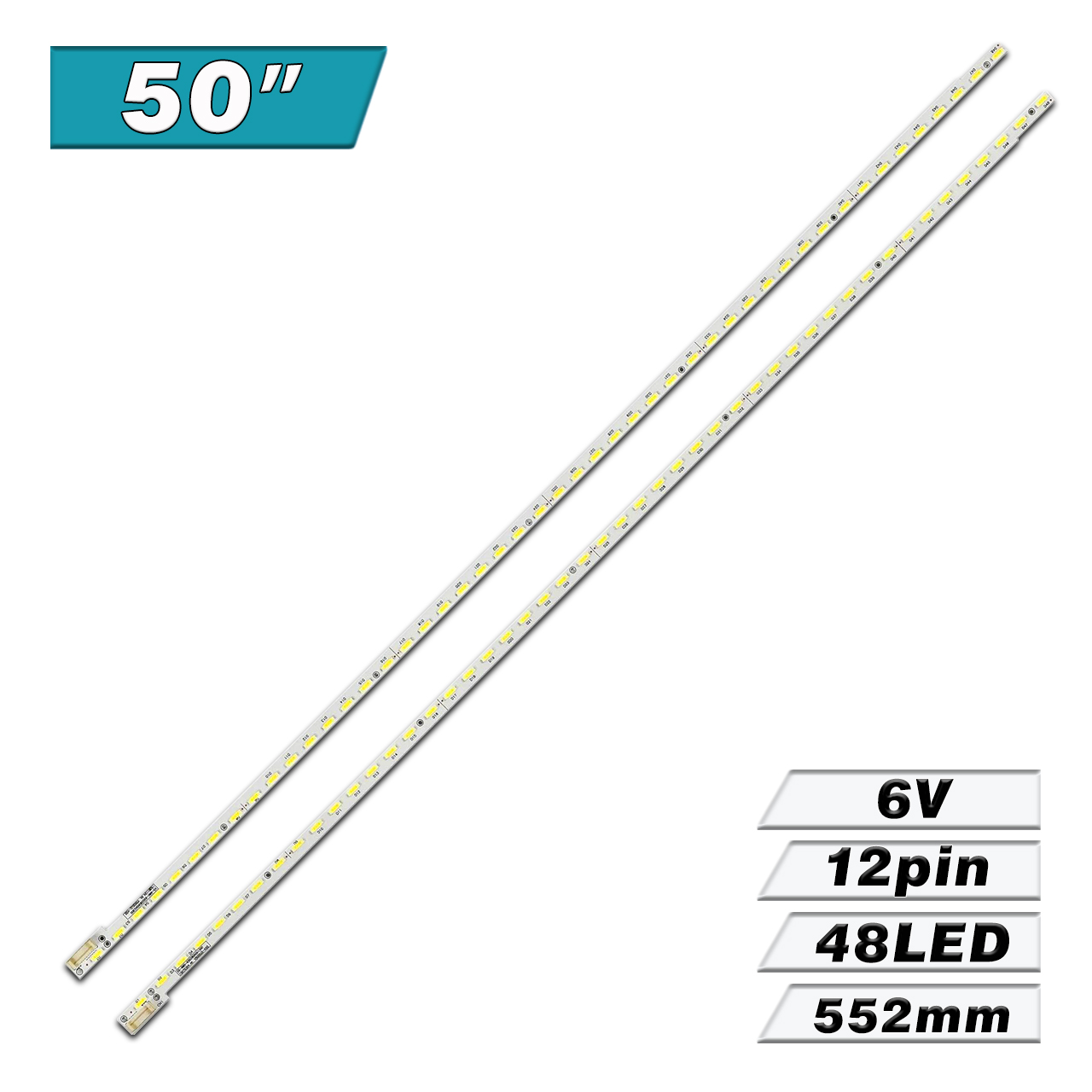

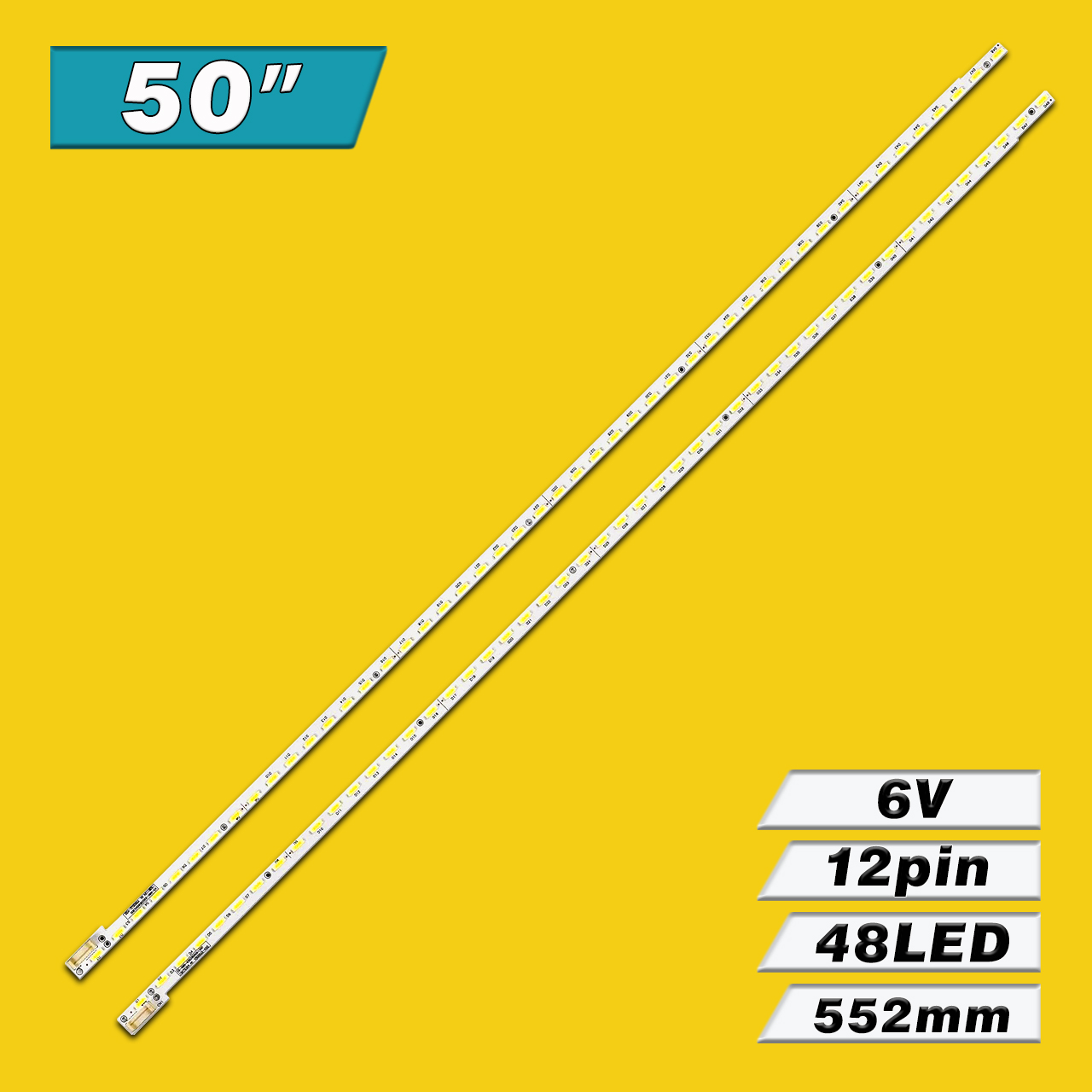

LED подсветка TV 50″ 6202B000A1300 + 6202B000A2300 (48LED 552mm 6V, 6202B000A1800 + 6202B000A2800) – цена указана за комплект из двух светодиодных планок.
Полный комплект состоит из двух планок:
- 6202B000A1300 (48LED 552mm 6V) – 1 шт.
- 6202B000A2300 (48LED 552mm 6V) – 1 шт.
Комплект планок LED подсветки 6202B000A1300 + 6202B000A2300 характеристики:
- Маркировка:
- 6202B000A1300 (L)
- 6202B000A2300 (R)
- V500DJ2-KS5
- Рабочее напряжение одного светодиода: 6 В
- Общее напряжение группы: 48 В (6×8S1P)
- Количество светодиодов на каждой планке: 48 шт. (6 групп по 8 шт.)
- Высота планки (подложка + линза): 2 мм
- Диагональ экрана: 50″
- Длина каждой планки: 552 мм

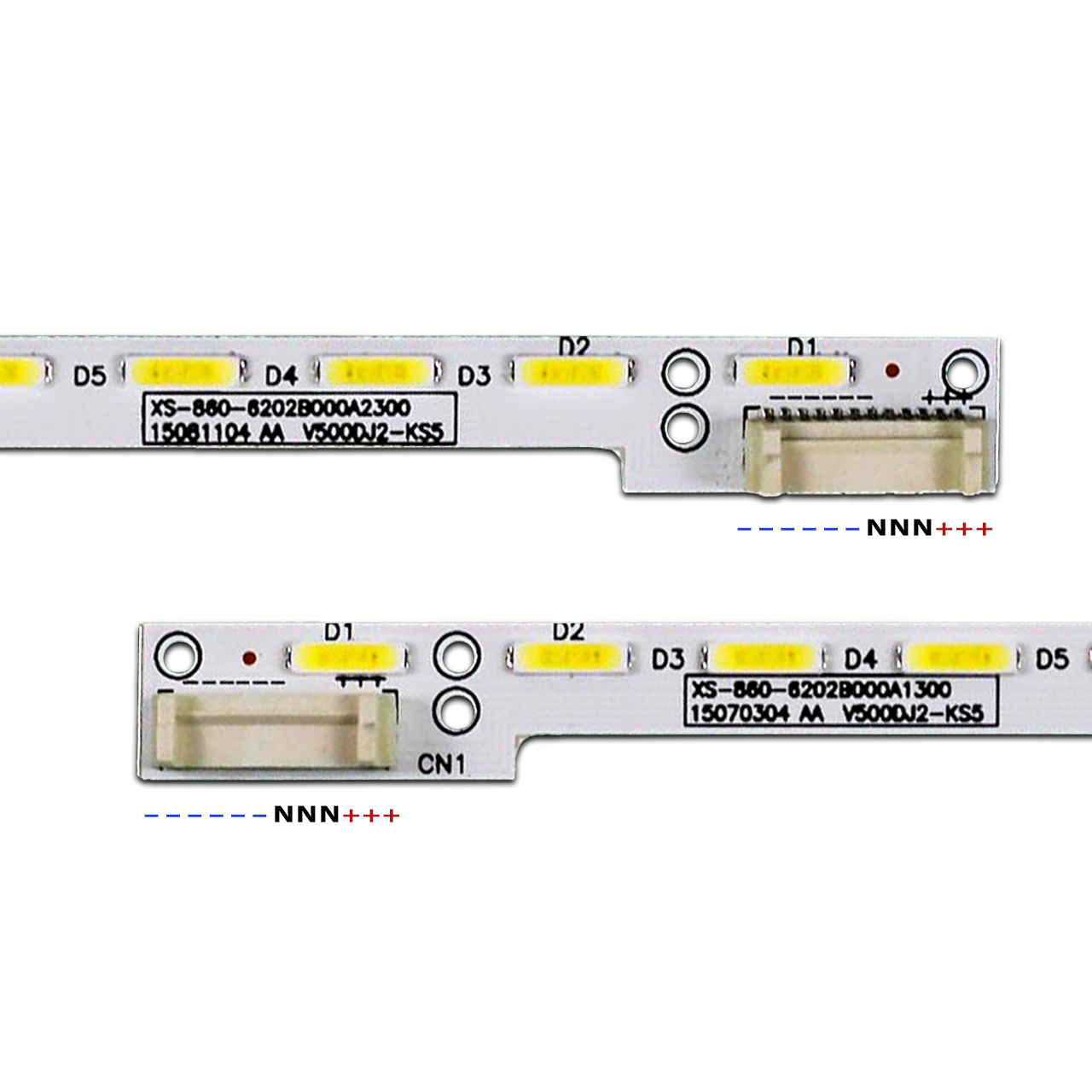

- Количество контактов на разъеме: 12pin (−−−−−−NNN+++)
- Материал подложки: алюминий + теплопроводный скотч
- Расстояние между центрами крепежных отверстий: 15-68-91-91-91-91-91 мм
- Расстояние между центрами светодиодов: 11 мм
- Расстояние между центром 1-го и последнего LED: 534 мм
- Тип светорассеивателя: открытый диод
- Размеры светодиода (Д×Ш): 7×2 мм (7020)
- Ширина подложки планок:
- В узкой области: 7 мм
- В широкой области: 9.5 мм
- Применение: ремонт торцевой (Edge LED) подсветки телевизоров
- Гарантия: 6 мес.
Аналоги 6202B000A1300 + 6202B000A2300:
- 6202B000A1800 (L) + 6202B000A2800 (R)
- M0009F1N31A59A0A (радиатор)
- M0009F1N31A61F0 (радиатор)
- M0009F4N31A6Y9A (радиатор)
Применяются для ремонта телевизоров в следующих панелях матриц (маркировки панелей и матриц):
- V500DJ2-KS5 A Rev.J6
- V500DJ2-KS5 A Rev.L1 и других.
Совместимость с моделями телевизоров диагональю 50″:
- Konka: LED50T60U
- LG: 50UH630V, 50UH635V, 50UH635V-ZA, 50UF830V, 50UF8300, 50UF8307, 50UH634V, 50UH6300, 50UH6300-SA
- Panasonic: TX-50CX680B, TX-50CX680E, TX-50CX700B, TX-50CX700E, TX-50CX802B, TX-50CX802E, TX-50CXW684
- Sharp: LC-50UA330X, LC-50U30T
- Skyworth: 50E6200
- TCL: U50S7806S и другими.
ВНИМАНИЕ:
- Рекомендуем перед совершением покупки сверить маркировку LED планок с маркировкой товара на сайте. Иногда маркировка на товаре может не совпадать с той, что указана на ваших планках, хотя и полностью совместима или телевизоры определенной модели могут содержать подсветку отличную друг от друга в зависимости от партии производства. Если сомневаетесь какая подсветка вам нужна, то позвоните для уточнения и консультации.
- Перед продажей проверяется каждая планка на работоспособность специальным тестером. Настоятельно не рекомендуется проверять светодиодные линейки устройствами, напрямую не предназначенными для этого. У нас вы можете заказать устройства для проверки работоспособности LED подсветки в разделе оборудование для диагностики.
