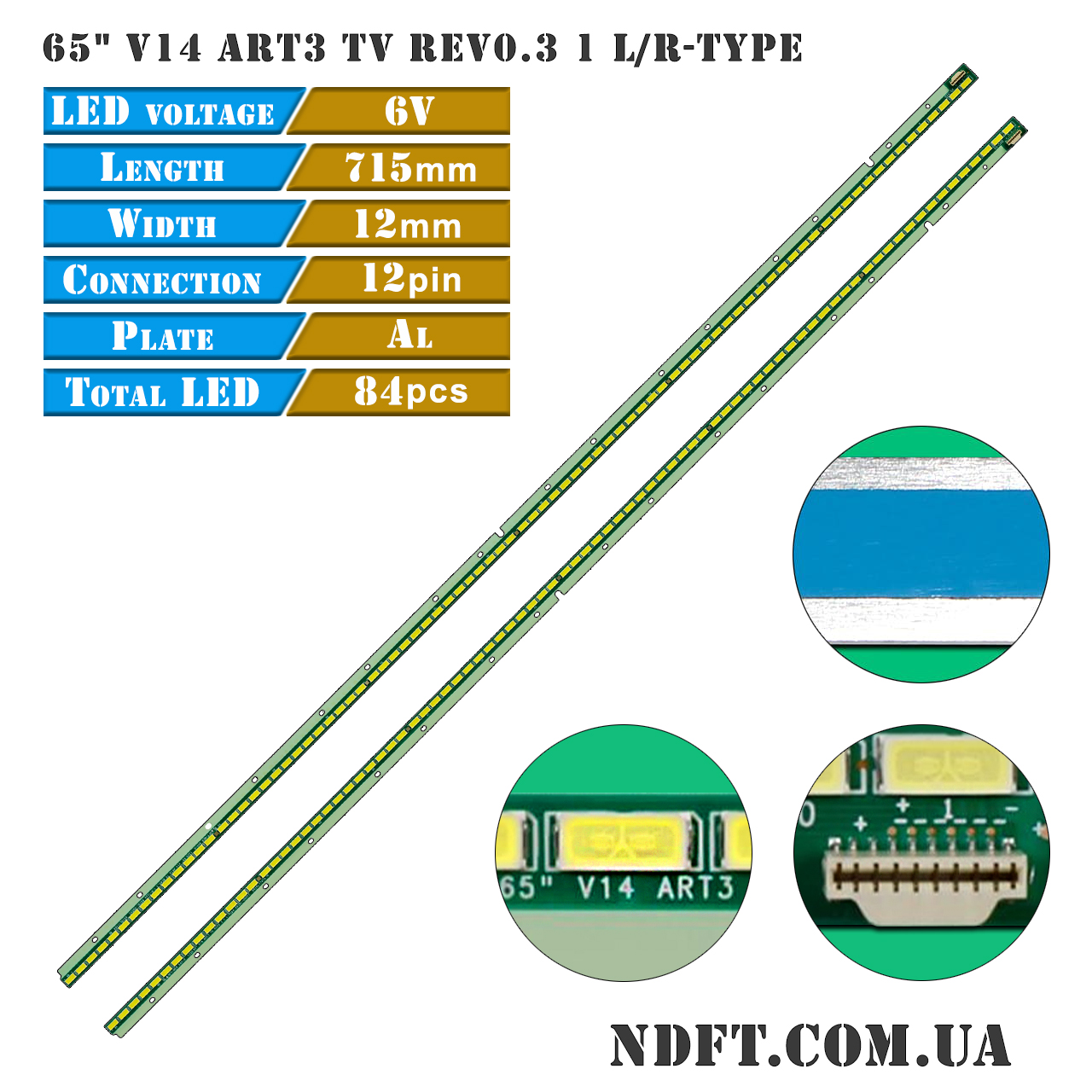

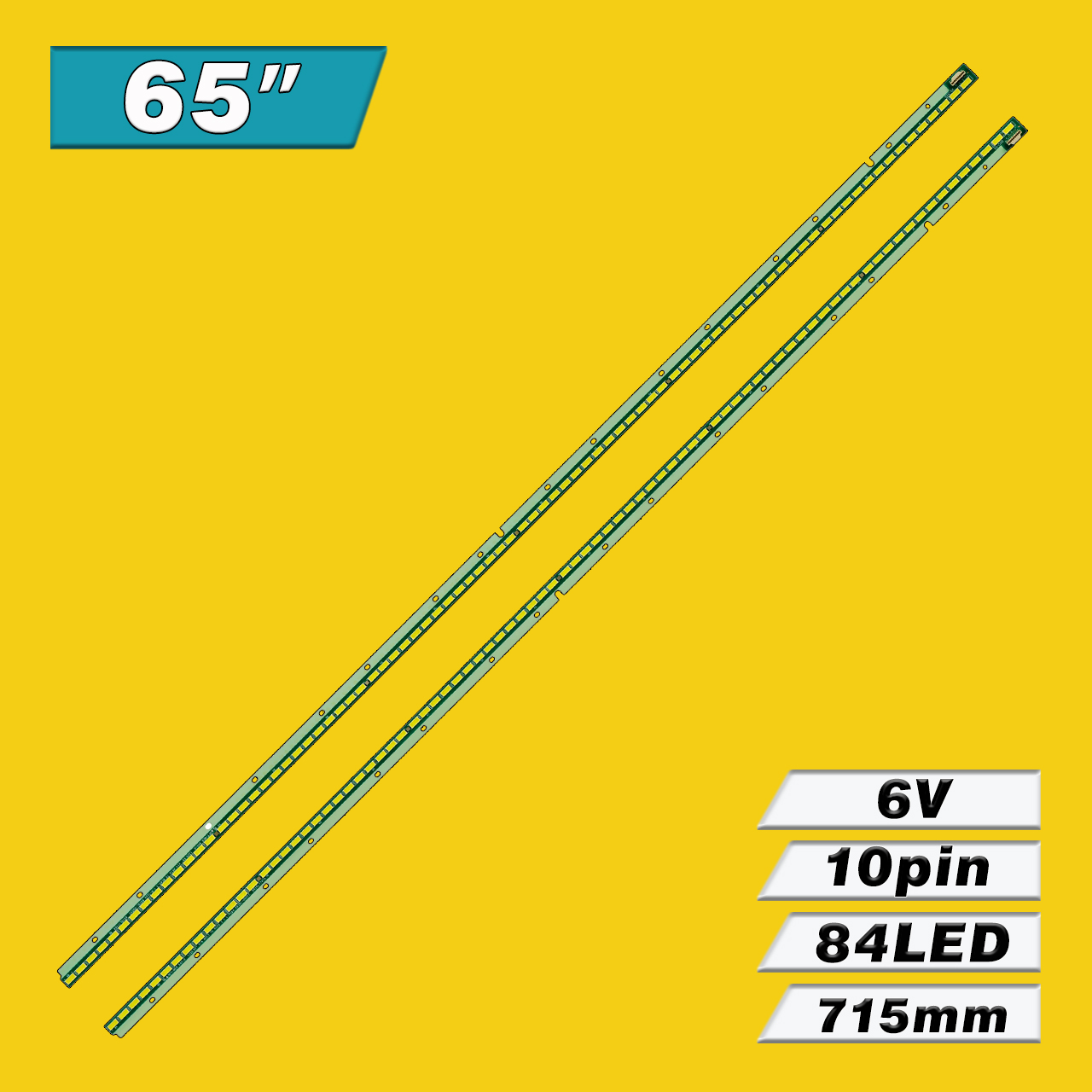

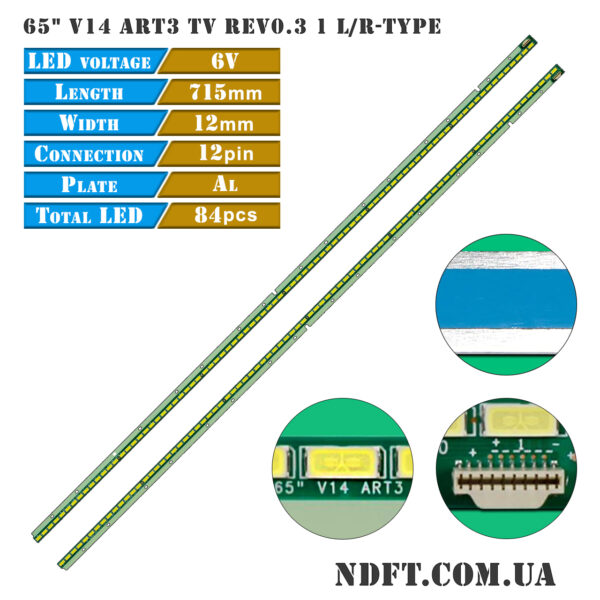

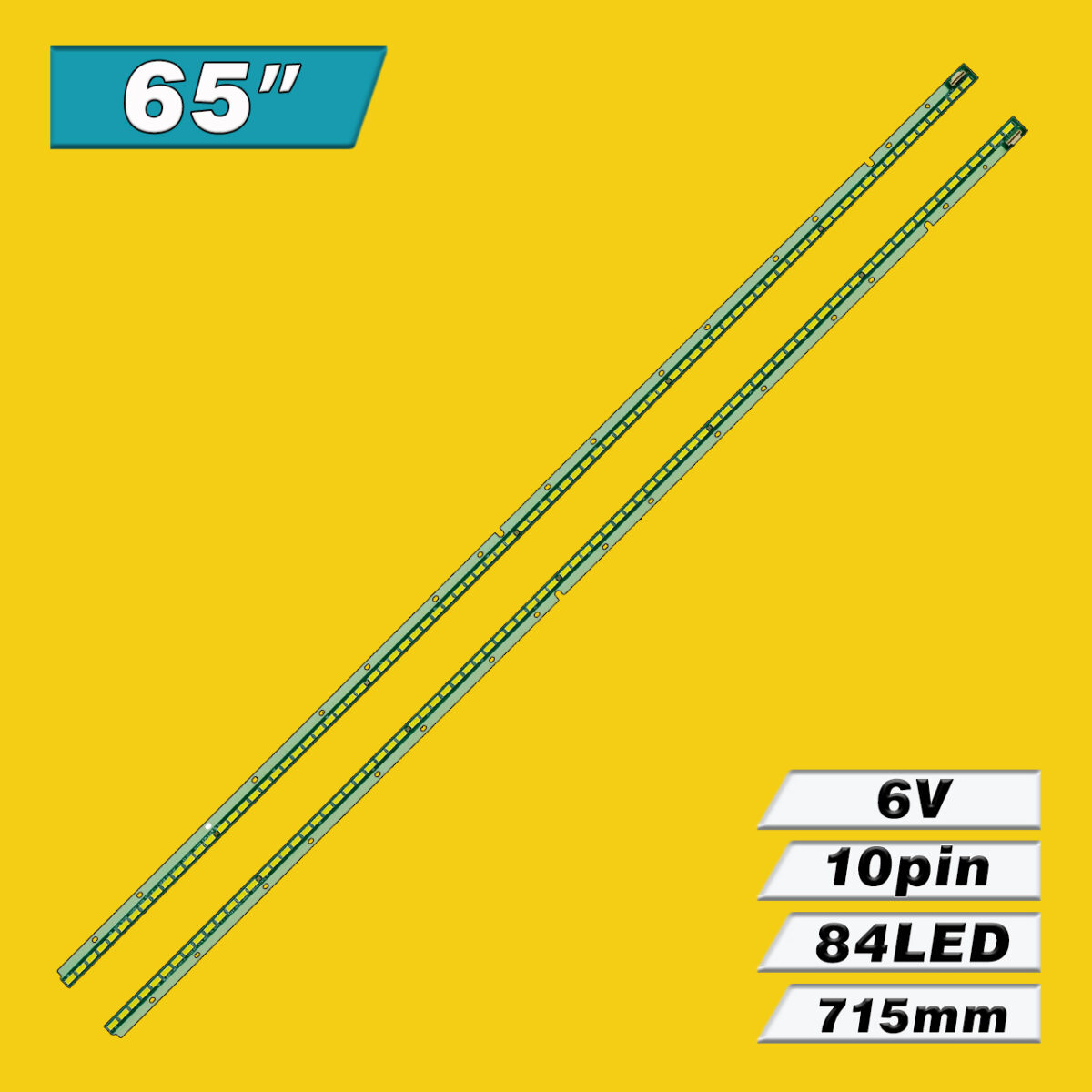

LED подсветка TV 65″ V14 ART3 TV REV0.3 (84LED 715mm 6V, 6916L1747A, 6916L1748A, 6922L-0086A, 65″ V14 ART3 TV REV0.5) – цена указана за комплект из двух светодиодных планок.
Полный комплект состоит из двух планок:
- 65″ V14 ART3 TV REV0.3 1 L-Type – 1 шт.
- 65″ V14 ART3 TV REV0.3 1 R-Type – 1 шт.
Комплект планок LED подсветки 65″ V14 ART3 TV REV0.3 1 L/R-Type характеристики:
- Маркировка:

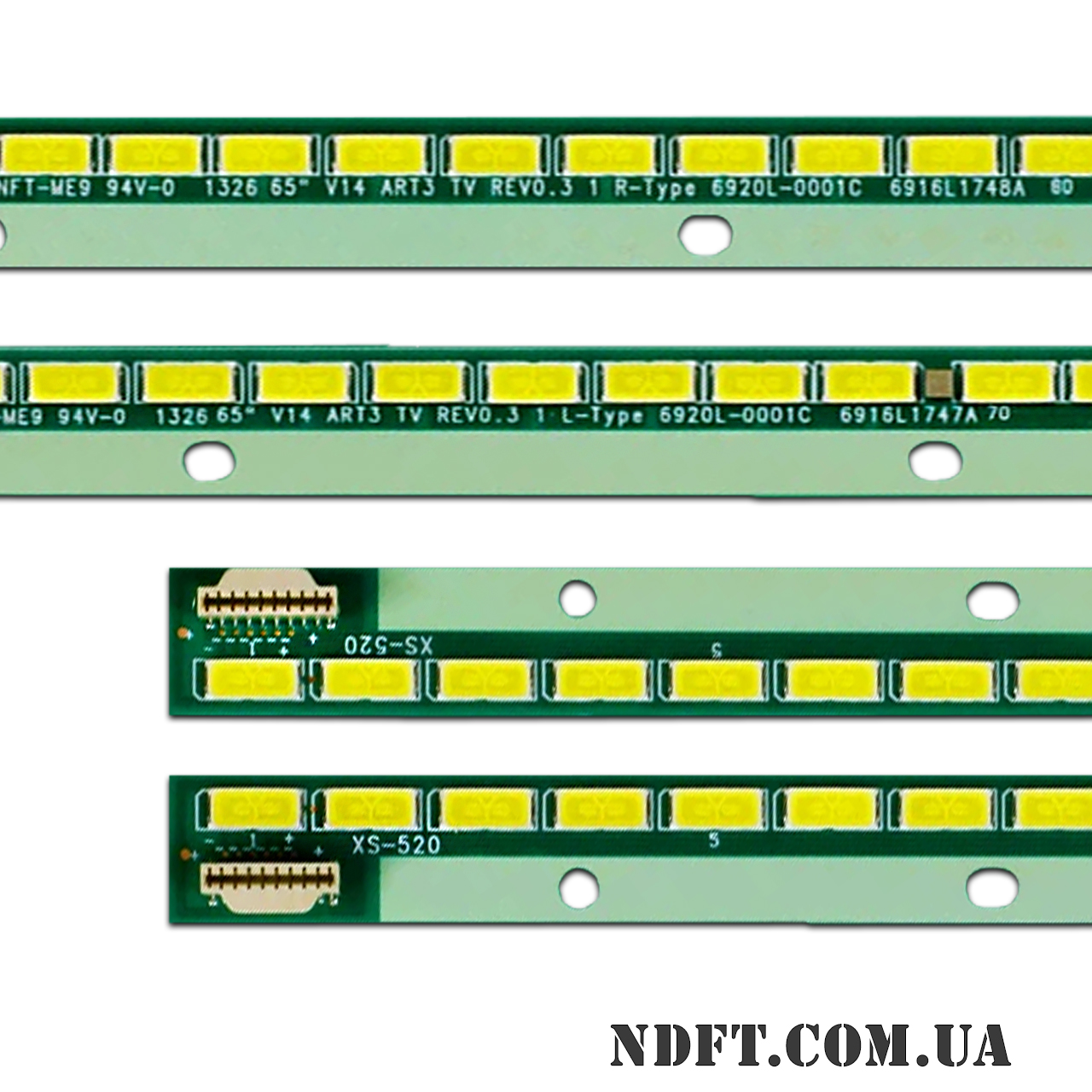

- 65″ V14 ART3 TV REV0.3 1 L-Type (6916L1747A)
- 65″ V14 ART3 TV REV0.3 1 R-Type (6916L1748A)
- Рабочее напряжение одного светодиода: 6 В
- Общее напряжение группы: 84 В (6×14S1P)
- Количество светодиодов на каждой планке: 84 шт. (6 групп по 14 шт.)
- Высота планки (подложка + линза): 2 мм
- Диагональ экрана: 65″
- Длина каждой планки: 715 мм
- Количество контактов на разъеме: 10pin (N+N−−−−−−+) / (+−−−−−−N+N)
- Материал подложки: алюминий + теплопроводный скотч
- Расстояние между центрами крепежных отверстий: 35-54-36-53-36-53-36-53-36-53-36-53-31-58-31 мм
- Расстояние между центрами светодиодов: 8.5 мм
- Расстояние между центром 1-го и последнего LED: 704 мм
- Тип светорассеивателя: открытый диод
- Размеры светодиода (Д×Ш): 5.6×3 мм (5630)
- Ширина подложки планок: 12 мм
- Применение: ремонт торцевой (Edge LED) подсветки телевизоров
- Гарантия: 6 мес.
Аналоги 65″ V14 ART3 TV REV0.3 1 L/R-Type:
- 6922L-0086A (радиатор)
- 6916L-1747A
- 6916L-1748A
- 65″ V14 ART3 TV REV0.5
- 6916L1421A
- 6916L1422A
Применяются для ремонта телевизоров в следующих панелях матриц (маркировки панелей и матриц):
- LC650EQD(FG)(F2), LC650EQF(FG)(M1), LC650EQF(FG)(F1) и других.
Совместимость с моделями телевизоров диагональю 65″:
- Changhong: 65Q1R
- Konka: LED65X9800U, LED65X9800UF, LED65X9500UF, LED65X950
- LG: 65LA9659, 65LA9659-ZA, 65UB950T, 65UB980V, 65UB9800, 65UB9800-UA, 65UB9800-UA, 65UB9200, 65UB9200-UC, 65UB9500, 65UB9500-UA, 65UB9500-CA, 65UB9300, 65UB9300-UA, 65UB950V, 65LA970V, 65LA9650, 68V6, 65UH6150, 65UH770T, 65UB950V-ZA, 65UB950V-ZB
- Sony: KDL-65W955B
- Skyworth: 65E790U и другими.
ВНИМАНИЕ:
- Рекомендуем перед совершением покупки сверить маркировку LED планок с маркировкой товара на сайте. Иногда маркировка на товаре может не совпадать с той, что указана на ваших планках, хотя и полностью совместима или телевизоры определенной модели могут содержать подсветку отличную друг от друга в зависимости от партии производства. Если сомневаетесь какая подсветка вам нужна, то позвоните для уточнения и консультации.
- Перед продажей проверяется каждая планка на работоспособность специальным тестером. Настоятельно не рекомендуется проверять светодиодные линейки устройствами, напрямую не предназначенными для этого. У нас вы можете заказать устройства для проверки работоспособности LED подсветки в разделе оборудование для диагностики.
