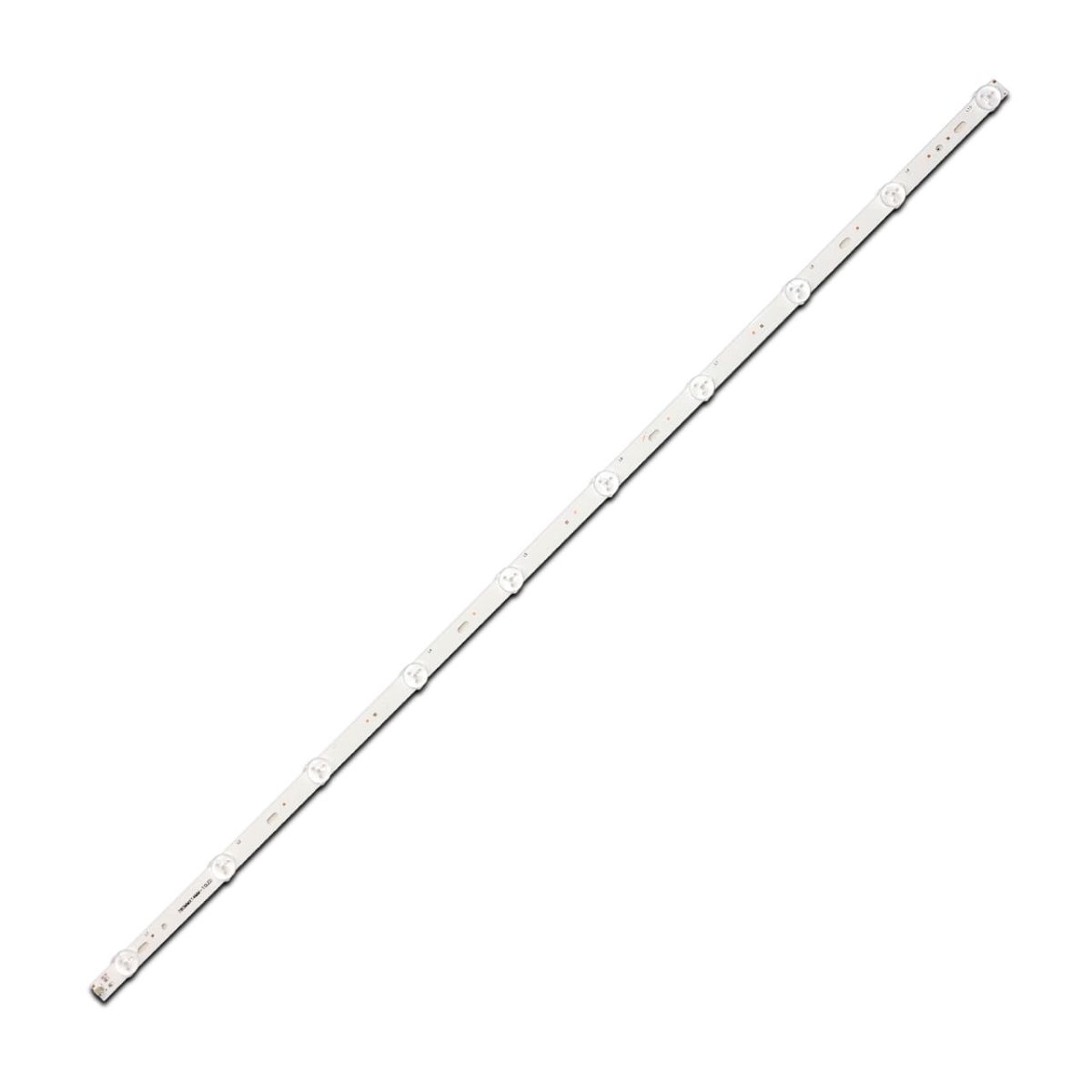

Планка LED подсветки 780MMX14MM-10LED характеристики:

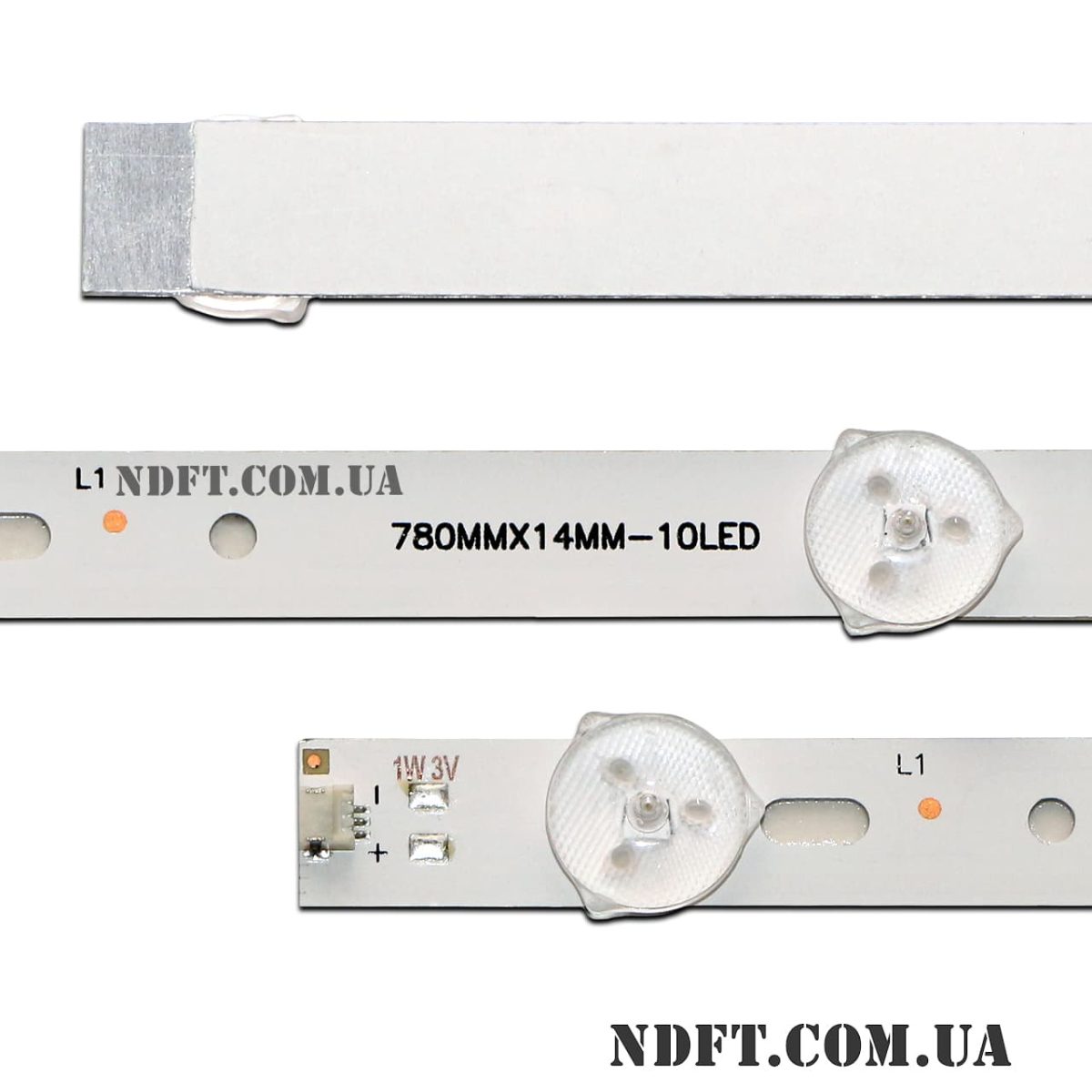

- Маркировка: 780MMX14MM-10LED 1W 3V
- Рабочее напряжение одного светодиода: 3 В
- Мощность светодиода: 1 Вт
- Высота планки (подложка + линза): 7 мм
- Диагональ экрана: 40″
- Диаметр светорассеивателя: 16 мм
- Длина планки: 780 мм
- Количество контактов на разъеме: 3
- Количество светодиодов на планке: 10 шт.
- Материал подложки: алюминий + теплопроводный скотч
- Расстояние между центрами светодиодов: 80,5 мм
- Расстояние между центром 1-го и последнего LED: 726 мм
- Тип светорассеивателя: выпуклый
- Ширина подложки планки: 13 мм
- Применение: ремонт задней (Direct LED) подсветки телевизоров
Совместимость с моделями телевизоров диагональю 40″:
- MS395D10-ZC14F-01 303MS395031 (с доработкой, TCL F40B3803, 4 планки= комплект)
- JL.D395A1235-057CS-F (с доработкой, 4 планки= комплект, шаг LED: 82-82-82-78-78-78-82-82-82 мм, Thomson: 40FA3113)
- ECHOM-39DB-4639DB010-A1 10LED (с доработкой, 3V 790mm 10LED, 4 планки комплект, Sencor: SLE 39A1000M4)
Рекомендации по установке в качестве аналога планок 780MMX14MM-10LED 1W 3V:
- Отсутствие оригинальных планок на рынке: решается поиском и подбором аналогов, с максимально близкими ключевыми характеристиками к оригиналу. Ключевыми характеристиками могут быть:
- форма линзы;
- число светодиодов на планке;
- вольтаж одного светодиода;
- длина планки;
- общее напряжение всей планки или группы светодиодов;
- последовательное или параллельно-последовательное соединение групп светодиодов.
- Если не совпадают крепежные отверстия: решается установкой планок на двухсторонний теплопроводный скотч к корпусу телевизора. Все выступы на корпусе, которые мешают установке планок, нужно аккуратно демонтировать. На планках 780MMX14MM-10LED 1W 6V уже нанесен двухсторонний теплопроводный скотч.
- Если отличается разъем: решается подпайкой проводов к контактным площадкам возле разъема, соблюдая полярность указанную возле контактных площадок.
- Если не совпадает шаг светодиодов: решается надрезами в светоотражающей пленке для создания отверстий под другое расположение линз.
- Ширина планок и округлая форма линзы в большинстве случаев может незначительно отличаться, но на конечный результат сильно не влияет.
ВНИМАНИЕ:
- Рекомендуем перед совершением покупки сверить маркировку LED планок с маркировкой товара на сайте. Иногда маркировка на товаре может не совпадать с той, что указана на ваших планках, хотя и полностью совместима или телевизоры определенной модели могут содержать подсветку отличную друг от друга в зависимости от партии производства. Если сомневаетесь какая подсветка вам нужна, то позвоните для уточнения и консультации.
- Перед продажей проверяется каждая планка на работоспособность специальным тестером. Настоятельно не рекомендуется проверять светодиодные линейки устройствами, напрямую не предназначенными для этого. У нас вы можете заказать устройства для проверки работоспособности LED подсветки в разделе оборудование для диагностики.
Цена указана за одну светодиодную планку 780MMX14MM-10LED (780×14 мм, 3В, 10 led).
