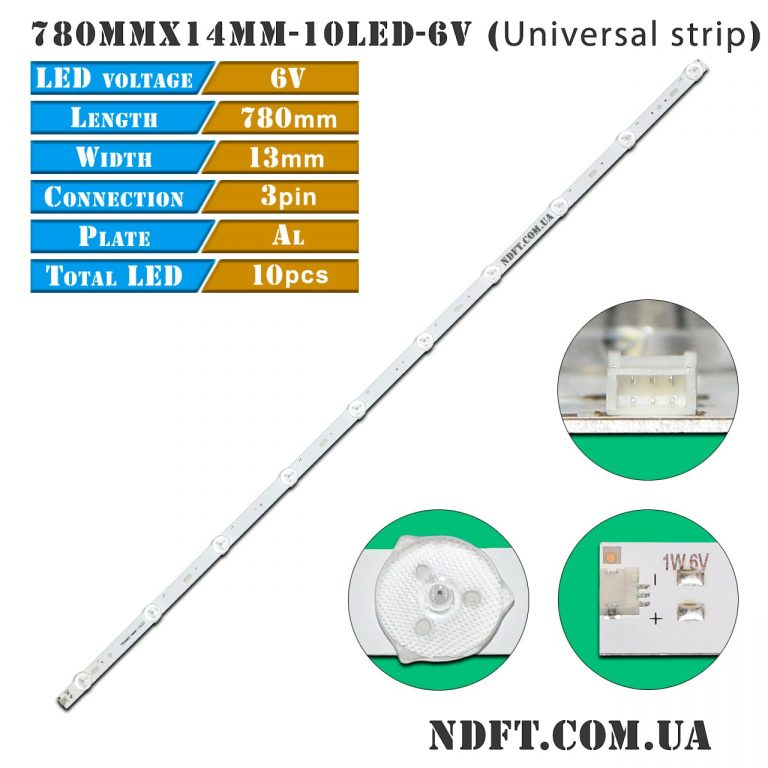

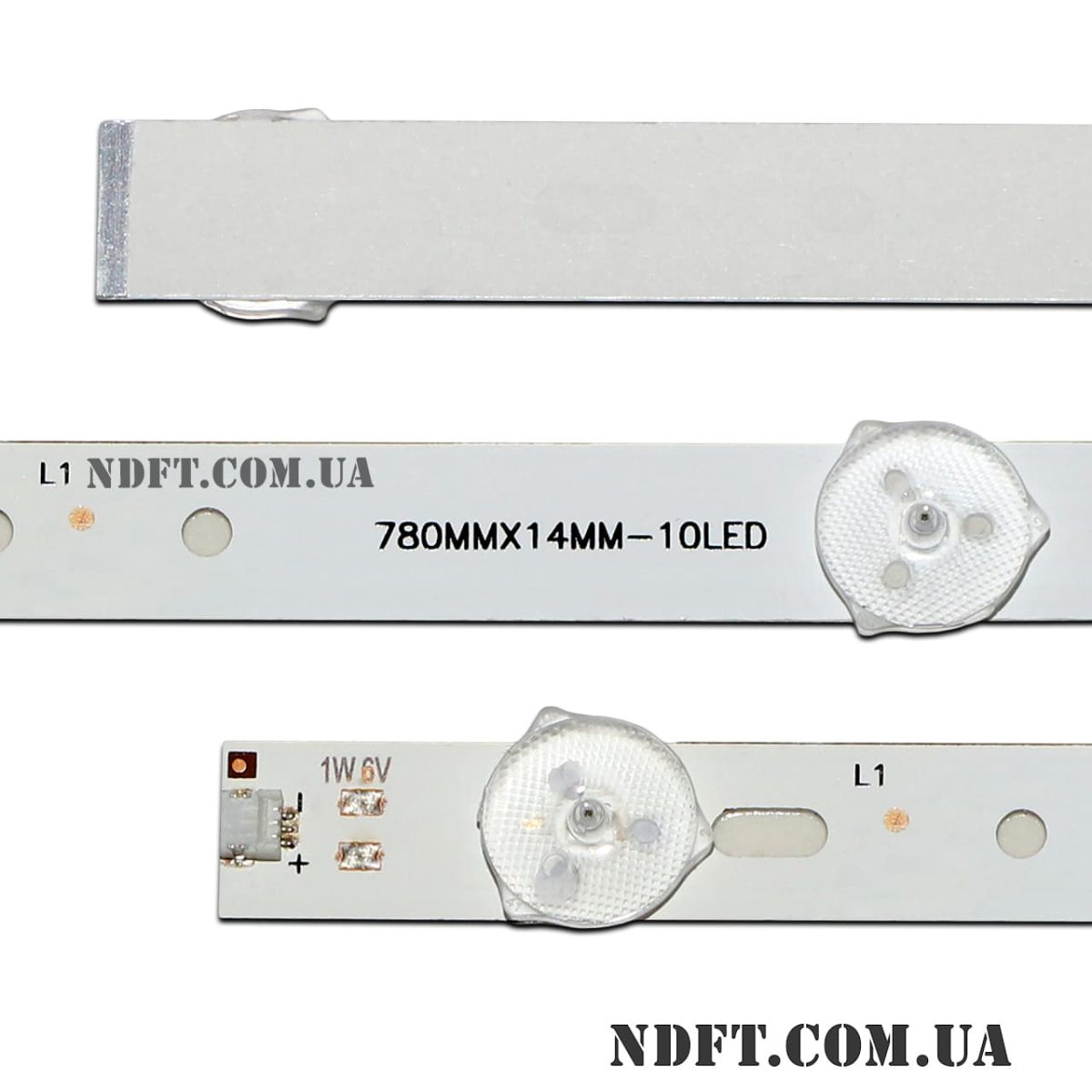

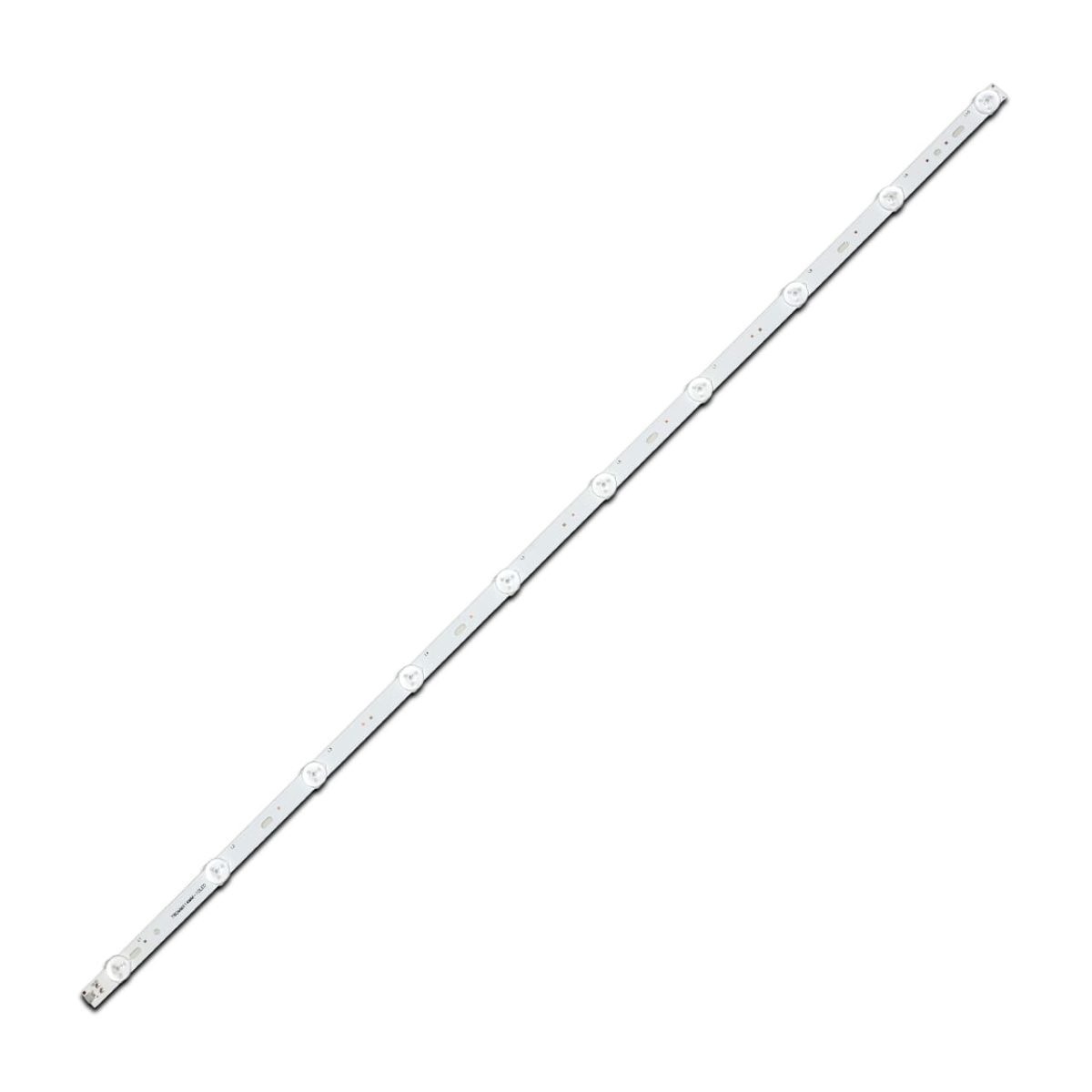

Планка LED подсветки 780MMX14MM-10LED характеристики:
- Маркировка: 780MMX14MM-10LED 1W 6V
- Рабочее напряжение одного светодиода: 6 В
- Общее напряжение планки: 60 В (10S1P)
- Мощность светодиода: 1 Вт
- Высота планки (подложка + линза): 7 мм
- Диагональ экрана: 40″
- Диаметр светорассеивателя: 16 мм
- Длина планки: 780 мм
- Количество контактов на разъеме: 3
- Количество светодиодов на планке: 10 шт.
- Материал подложки: алюминий + теплопроводный скотч
- Расстояние между центрами светодиодов: 81 мм
- Расстояние между центром 1-го и последнего LED: 730 мм
- Тип светорассеивателя: выпуклый
- Ширина подложки планки: 14 мм
- Применение: ремонт задней (Direct LED) подсветки телевизоров
Возможные аналоги 780MMX14MM-10LED 1W 6V:
- ссылка на товар: SJ.BK.D4001001-2835AS-F 1.14.FD400006 (780×18 мм, шаг LED: 83-83-84-84-79-83-83-84-83, шаг отверстий: 274-136-274, 4 планки в комплекте)
- 39-U3000 4X10-OD30mm-L-5 HS-39D3506V1W5C1B39414M-HJ-HL
- 39-U3000 4X10-OD30mm-R5 HS-39D3506V1W5C1B39414M-HJ-HR
- RF-AI390B32-0501L-01 RF-AI390B32-0501R-01 (6V 10S1P, шаг LED: 76-88-88-76-75-76-88-88-76, 4 планки в комплекте)
- AL03-0053528S3 D1S0070 D7 78-80LM 6.2-6.4 (386mm) AL03-0053528S2 D1S0071 D7 78-80LM 6.4-6.6 (386mm) (6V 10S1P, шаг LED: 76-88-88-76-66-76-88-88-76, 4 планки в комплекте) и другие.
Совместимость с моделями телевизоров диагональю 32″:
- Bravis: LED-40D1070
- Haier: LD39U3200, LD39U3100, 39-U3000, 390FWSD01
- Saturn: TV LED40P (panel: D39) и другими.
Рекомендации по установке в качестве аналога планок 780MMX14MM-10LED 1W 6V:
- Отсутствие оригинальных планок на рынке: решается поиском и подбором аналогов, с максимально близкими ключевыми характеристиками к оригиналу. Ключевыми характеристиками могут быть:
- форма линзы;
- число светодиодов на планке;
- вольтаж одного светодиода;
- длина планки;
- общее напряжение всей планки или группы светодиодов;
- последовательное или параллельно-последовательное соединение групп светодиодов.
- Если не совпадают крепежные отверстия: решается установкой планок на двухсторонний теплопроводный скотч к корпусу телевизора. Все выступы на корпусе, которые мешают установке планок, нужно аккуратно демонтировать. На планках 780MMX14MM-10LED 1W 6V уже нанесен двухсторонний теплопроводный скотч.
- Если отличается разъем: решается подпайкой проводов к контактным площадкам возле разъема, соблюдая полярность указанную возле контактных площадок.
- Если не совпадает шаг светодиодов: решается надрезами в светоотражающей пленке для создания отверстий под другое расположение линз.
- Ширина планок и округлая форма линзы в большинстве случаев может незначительно отличаться, но на конечный результат сильно не влияет.
ВНИМАНИЕ:
- Рекомендуем перед совершением покупки сверить маркировку LED планок с маркировкой товара на сайте. Иногда маркировка на товаре может не совпадать с той, что указана на ваших планках, хотя и полностью совместима или телевизоры определенной модели могут содержать подсветку отличную друг от друга в зависимости от партии производства. Если сомневаетесь какая подсветка вам нужна, то позвоните для уточнения и консультации.
- Перед продажей проверяется каждая планка на работоспособность специальным тестером. Настоятельно не рекомендуется проверять светодиодные линейки устройствами, напрямую не предназначенными для этого. У нас вы можете заказать устройства для проверки работоспособности LED подсветки в разделе оборудование для диагностики.
Цена указана за одну светодиодную планку 780MMX14MM-10LED (780×14 мм, 6В, 10 led).
