Led-сегмент 7led 6V 2W универсальный набор с вогнутой линзой (ремкомплект 6 В, 2 Вт) – Комплект сегментов LED подсветки для телевизоров

100.24 грн

80.08 грн
90.16 грн
100.24 грн

В наличии

Купить в один клик

Описание

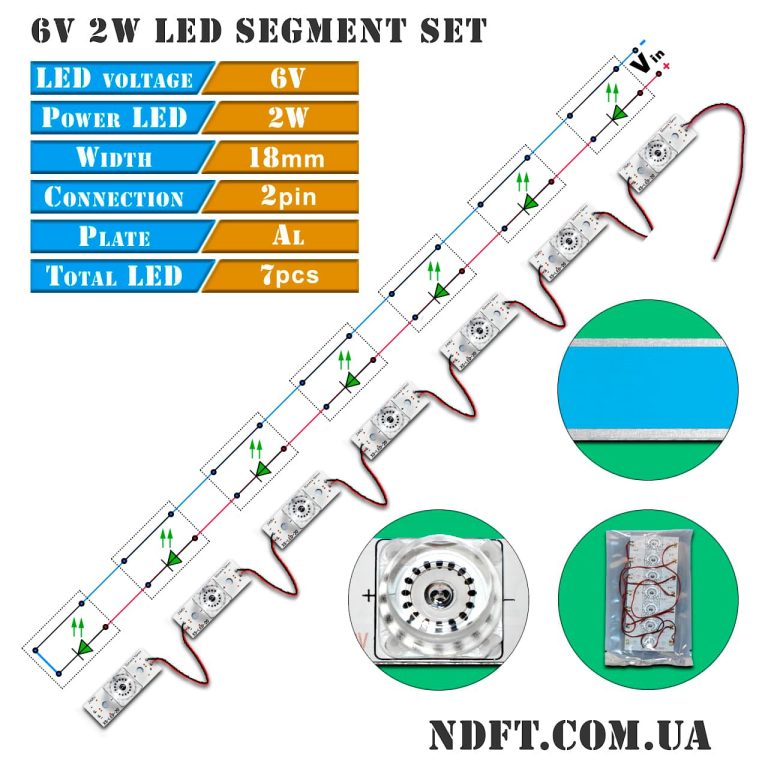

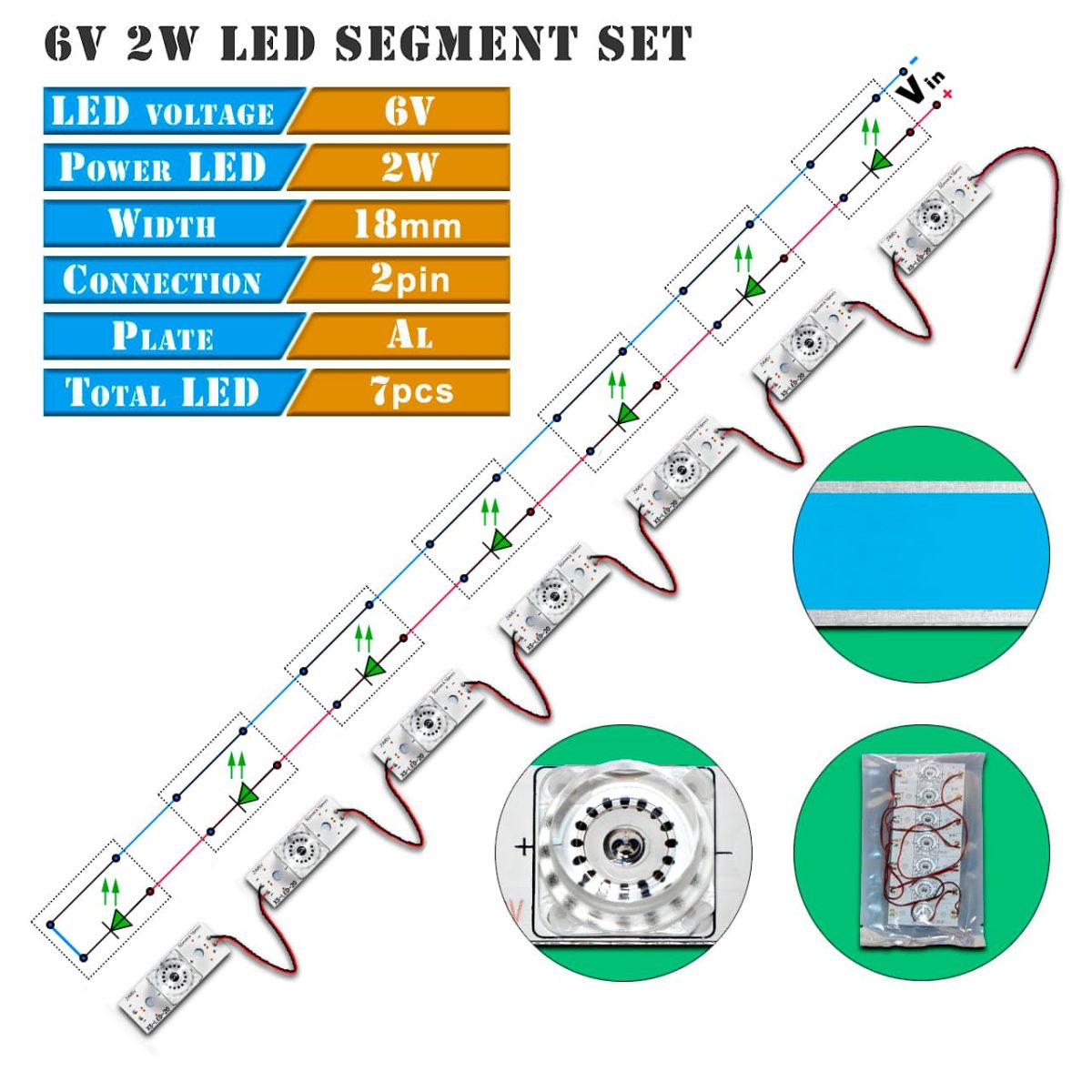

Комплект сегментов LED подсветки 7led 6V 2W (ремкомплект с вогнутой линзой) характеристики:

  • Маркировка: 2W 6V
  • Рабочее напряжение одного светодиода: 6 В
  • Мощность одного светодиода: 2 Вт
  • Высота планки (подложка + линза): 9 мм
  • Диаметр светорассеивателя: 17 мм
  • Тип светорассеивателя: вогнутый
  • Длина подложки каждого led-сегмента: 50 мм
  • Ширина подложки планок: 18 мм
  • Количество контактов на led-сегменте: 2
  • Количество светодиодов на led-сегменте: 1 шт.
  • Количество светодиодов в наборе: 7 шт.
  • Материал подложки: алюминий + теплопроводный скотч
  • Расстояние между центрами крепежных отверстий: 29 мм
  • Длина проводов между сегментами: 120 мм
  • Применение: ремонт задней (Direct LED) подсветки телевизоров

Данный набор led-сегментов является универсальным набором светодиодов для замены планок LED подсветки телевизоров, для которых на рынке тяжело найти замену или полный аналог. В текущем ремкомплекте используются широко распространённые в телевизорах светодиоды с вогнутой линзой напряжением 6 В и мощностью 2 Вт. Led-сегменты поставляются в запакованной заводской упаковке в блистере по 7 led. На каждый led-сегмент наклеен теплопроводный скотч, а также присутствуют отверстия для монтажа, передвигая сегменты можно закрепить и достичь такого расположения светодиодов как на оригинальных планка, установленных в телевизоре. При необходимости можно как уменьшить так и увеличить число светодиодов в наборе путем пайки проводов и объединения дополнительных led-сегментов из нескольких наборов в один. Универсальный набор 7led 6V 2W с вогнутой линзой подойдет для замены светодиодных планок телевизора практически любой диагонали и должен присутствовать под рукой у любого телемастера.

ВНИМАНИЕ:

  • Последний сегмент в наборе имеет замкнутую цепь, место соединения промаркировано знаком в виде “ножниц”, об этом нужно помнить когда будет модифицироваться длина набора. Если Вы захотите удлинить набор, то вам нужно разорвать цепь светодиода на последнем led-сегменте и производить пайку дополнительных сегментов или перенести последний сегмент в конец цепочки светодиодов, разрывать цепь лучше всего скальпелем. Если этого не сделать, то следующие допаянные led-сегменты светиться не будут. Аналогично при сокращении числа светодиодов в наборе следует помнить о том, что цепь у последнего светодиода должна быть замкнута, для этого присутствуют специальные контактные площадки с той стороны подложки, на которой присутствует маркировки полярности “−” и “−” их нужно закоротить иначе не будут светиться все светодиоды.
  • Перед продажей проверяется каждый набор на работоспособность специальным тестером. Настоятельно не рекомендуется проверять работоспособность светодиодов устройствами, напрямую не предназначенными для этого. У нас вы можете заказать устройства для проверки работоспособности LED подсветки в разделе оборудование для диагностики.
  • В зависимости от партии поставки led-сегменты могут быть проклеены двухсторонним теплопроводным скотчем с наклейкой синего или белого цвета, а также могут иметь незначительные отличия маркировки на плате. На работоспособность ремкомплекта это никак не влияет.

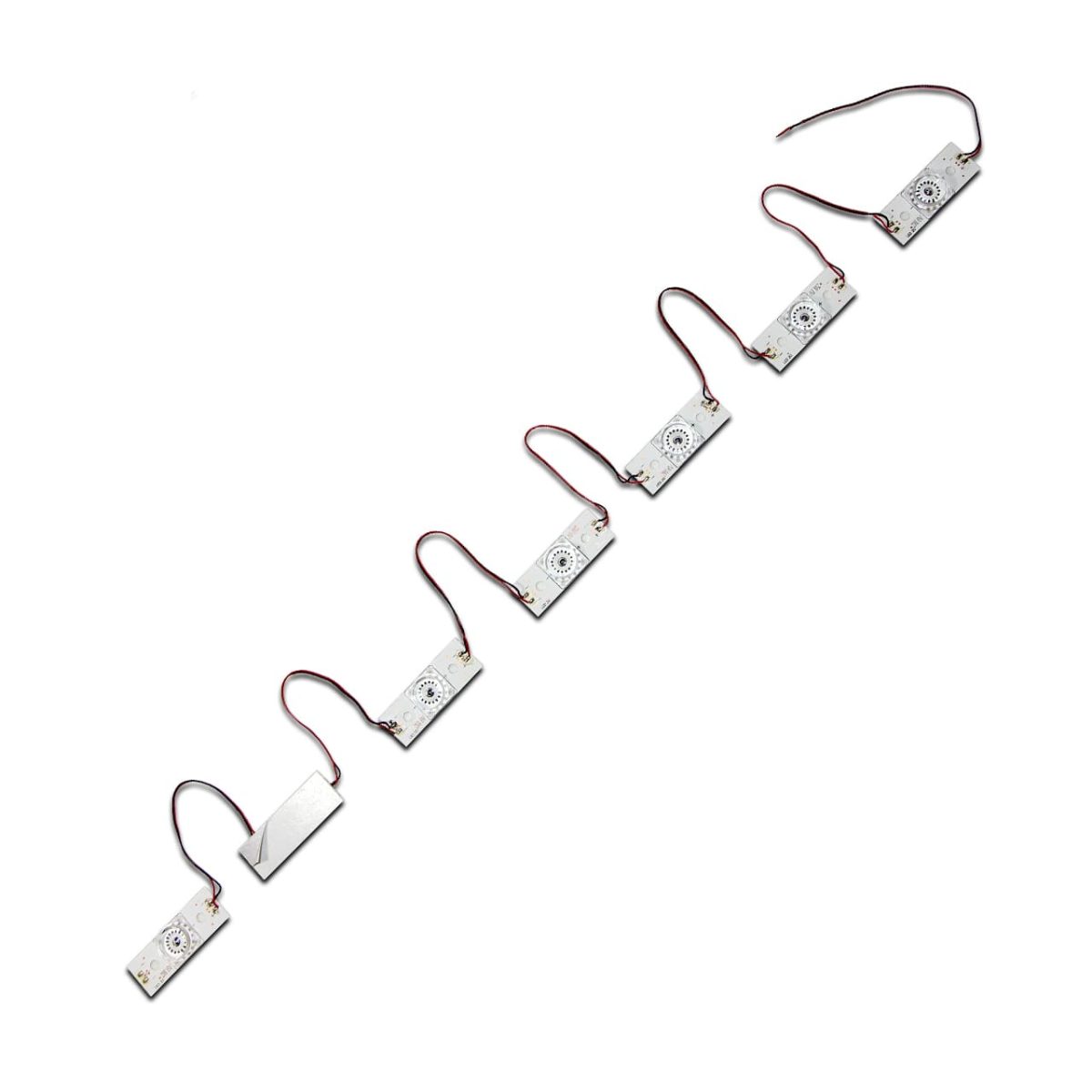

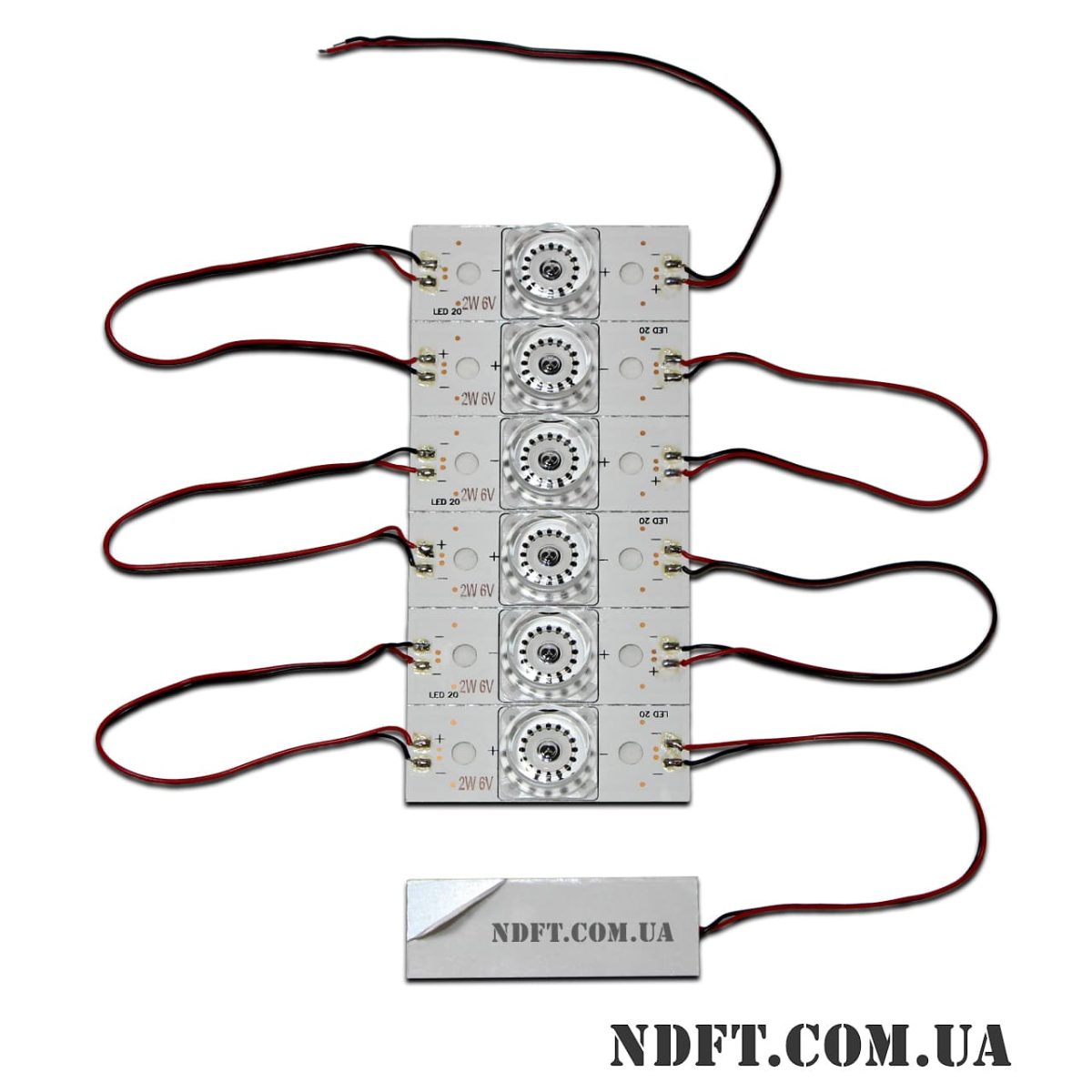

Набор состоит из 7 led-сегментов 6V 2W с вогнутой линзой.

Цена указана за 1 набор (заводской блистер на 7 led, 6 В, 2 Вт).
