AOT-55″ 7020LED (STS550AU9, AOT-55-NU7100-2X40-3030C-d6t-2d1-20S2P REV.5, LM41-00613A, LM41-00609A, BN96-46033A, BN96-45913A, BN61-15485A) – Комплект планок LED подсветки для телевизоров Samsung

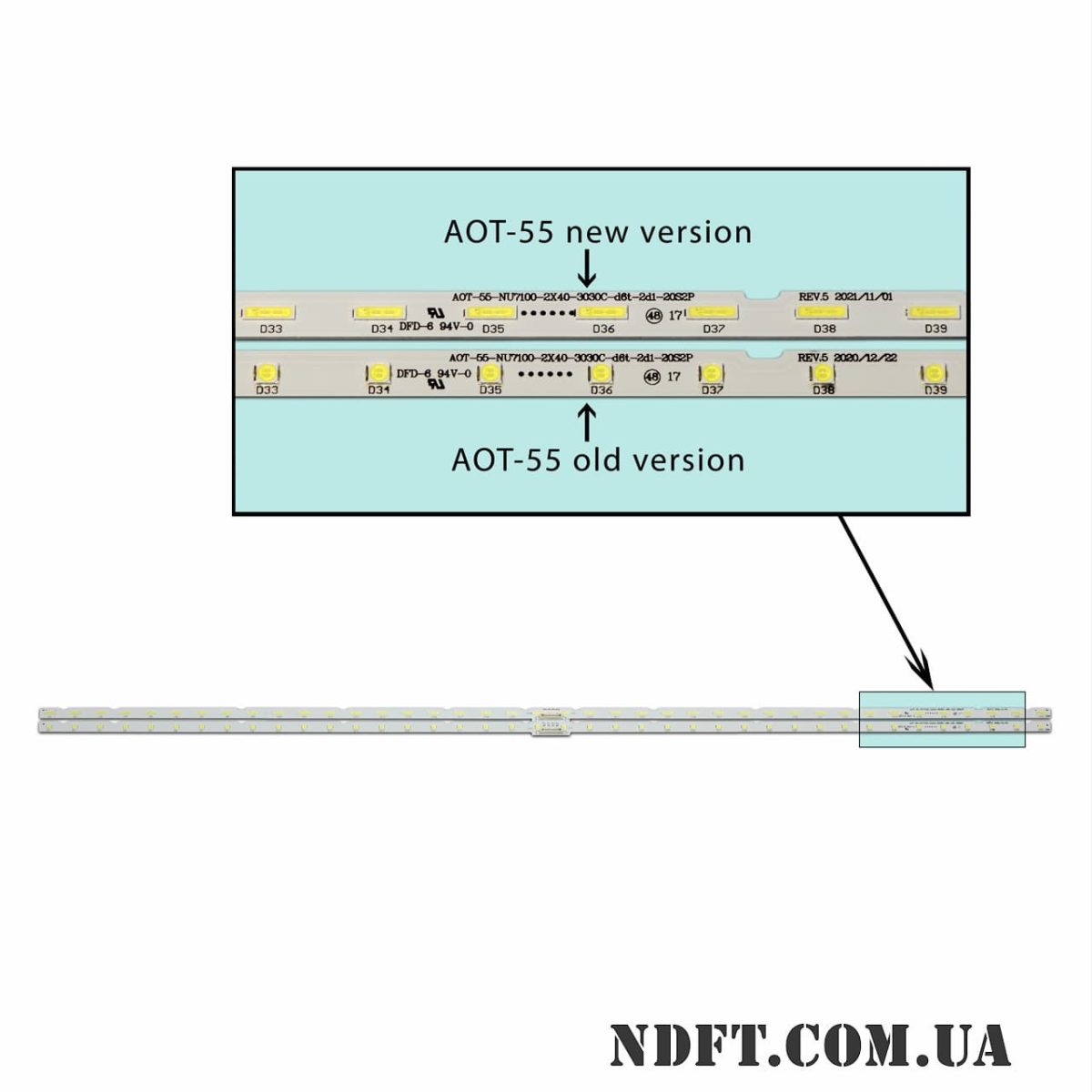

Улучшенная версия AOT-55″ 3030LED – это AOT-55″ 7020LED, основное отличие это прямоугольные удлиненные светодиоды типоразмера 7020, оба варианта взаимозаменяемы, но рекомендуется к установке именно 7020, особенно если такие установлены производителем. Светодиоды типоразмера 3030 имеют размеры 3×3 мм (9 мм²), а 7020 – 7×2 мм (14 мм²), соответственно 7020LED будут лучше охлаждаться, тем самым продлевается срок их эксплуатации.

Комплект планок LED подсветки AOT-55-NU7100 (AOT_55) характеристики:

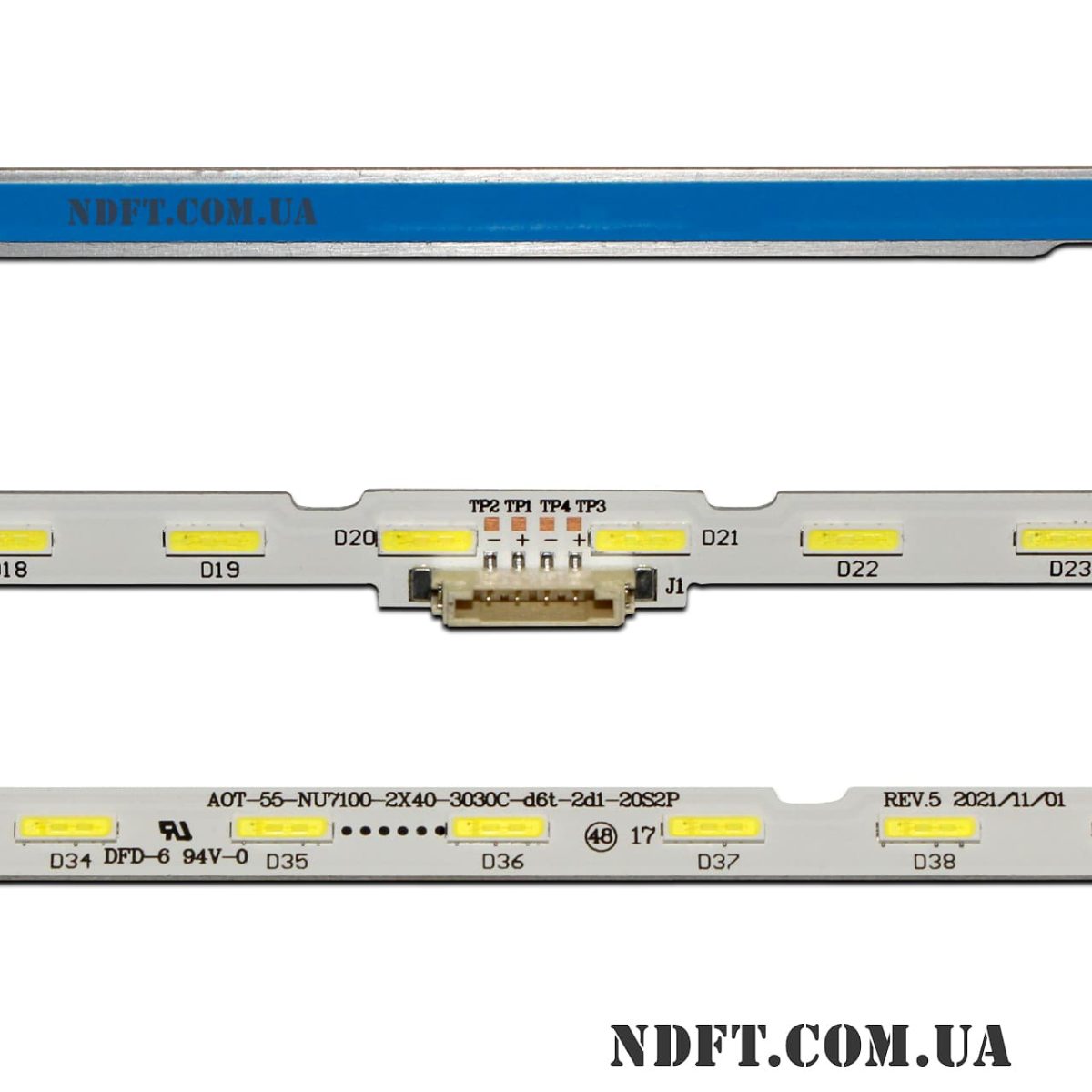

• Маркировка: AOT-55-NU7100-2X40-3030C-d6t-2d1-20S2P REV.5 (AOT-55″ 7020LED)
• Рабочее напряжение одного светодиода: 6 В
• Высота планки (подложка + линза): 2 мм
• Диагональ экрана: 55″
• Размеры светодиода (Д×Ш): 7×2 мм (7020)
• Длина каждой планки: 597 мм
• Количество контактов на разъеме: 4
• Количество светодиодов на каждой планке: 40 шт.
• Материал подложки: алюминий + теплопроводный скотч
• Расстояние между центрами светодиодов: 8 мм
• Тип светорассеивателя: открытый диод
• Ширина подложки планок:
  • В узкой области: 5 мм
  • По основной поверхности: 7
  • В широкой области: 9 мм
• Применение: ремонт торцевой (Edge LED) подсветки телевизоров
• Гарантия: 6 мес.

Аналоги AOT-55″ 7020LED (AOT-55-NU7100-2X40-3030C-d6t-2d1-20S2P REV.5):

• LM41-00613A, LM41-00609A, LM41-00566A
• BN96-46033A, BN96-45913A
• BN61-15485A (радиатор)
• AOT-55-NU7300-2X40-3030C-D6T-2D1-20S2P
• AOT_55_NU7300_NU7100
• STS550AU9
• NU7100_STS550AU9_40LEDs_3030C_2C_Rev1.0_180226_BN96-45913A
• JL.E550M2330
• L1_NU7.1/7.3_E5_CDM_S20(2)_R1.2_S1C_100

ВНИМАНИЕ:

• Рекомендуем перед совершением покупки сверить маркировку LED планок с маркировкой товара на сайте. Иногда маркировка на товаре может не совпадать с той, что указана на ваших планках, хотя и полностью совместима или телевизоры определенной модели могут содержать подсветку отличную друг от друга в зависимости от партии производства. Если сомневаетесь какая подсветка вам нужна, то позвоните для уточнения и консультации.
• Перед продажей проверяется каждая планка на работоспособность специальным тестером. Настоятельно не рекомендуется проверять светодиодные линейки устройствами, напрямую не предназначенными для этого. У нас вы можете заказать устройства для проверки работоспособности LED подсветки в разделе оборудование для диагностики.

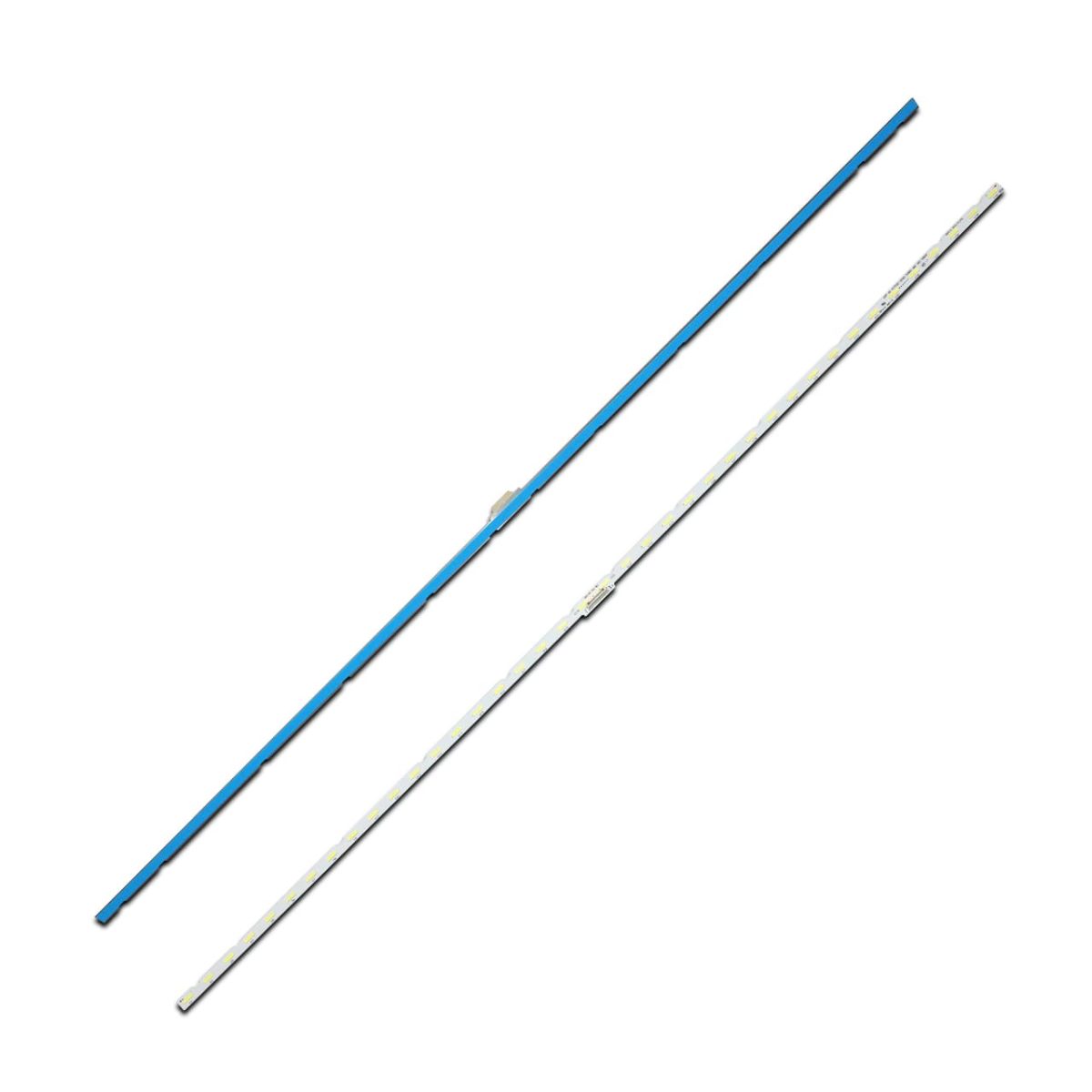

Полный комплект состоит из двух планок:

• AOT-55″ 7020LED (AOT-55-NU7100-2X40-3030C-d6t-2d1-20S2P REV.5) – 2 шт.

Цена указана за полный комплект из двух светодиодных планок.

Совместимость с моделями телевизоров Samsung серии UA55NU, UE55NU диагональю 55”:

• Samsung: 55NU7100, HG55AJ670UK, HG55AJ690UJ, HG55AJ690UK, HG55EJ670UB, HG55EJ690, HG55NJ670U, HG55NJ670UF, HG55NJ678U, HG55NJ678UF, HG55NJ690U, HG55NJ690UF, LH55QBNEBGC, UA55NU7090, UA55NU7100, UA55NU7100K, UA55NU7300, UA55NU7300K, UA55NU7400, UA55NU7470, UA55NU7500, UE55LS03NAS, UE55LS03NAU, UE55N5500AU, UE55N5510AU, UE55N5540AU, UE55N5570AU, UE55NU, UE55NU6025, UE55NU6025K, UE55NU6900, UE55NU7020, UE55NU7020K, UE55NU7020W, UE55NU7022, UE55NU7022K, UE55NU7025, UE55NU7025K, UE55NU7090, UE55NU7091, UE55NU7092, UE55NU7092U, UE55NU7093, UE55NU7093U, UE55NU7095U, UE55NU7097U, UE55NU7099, UE55NU7099U, UE55NU7100, UE55NU7102, UE55NU7102K, UE55NU7105, UE55NU7105K, UE55NU7105U, UE55NU7120, UE55NU7120K, UE55NU7120U, UE55NU7140, UE55NU7140U, UE55NU7170, UE55NU7170S, UE55NU7170U, UE55NU7172, UE55NU7172U, UE55NU7175, UE55NU7175U, UE55NU7179, UE55NU7179U, UE55NU7300, UE55NU7302, UE55NU7302K, UE55NU7305, UE55NU7305K, UE55NU7370, UE55NU7370U, UE55NU7372, UE55NU7372U, UE55NU7375, UE55NU7379U, UE55NU7400, UE55NU7402, UE55NU7405, UE55NU7409U, UE55NU7440, UE55NU7442U, UE55NU7445U, UE55NU7449, UE55NU7450, UE55NU7452U, UE55NU7455U, UE55NU7459U, UE55NU7462U, UE55NU7470, UE55NU7472, UE55NU7475U, UE55NU7479U, UE55NU7500, UE55NU7500S, UE55NU7500U, UE55NU7502U, UE55NU7505U, UE55NU7640, UE55NU7640S, UE55NU7642, UE55NU7642U, UE55NU7645, UE55NU7645U, UE55NU7650S, UE55NU7650U, UE55NU7652, UE55NU7652U, UE55NU7655U, UE55NU7670S, UE55NU7670U, UE55NU7672U, UE55NU7675U, UE55RU7100K, UE55RU7105, UE55RU7120, UE55RU7140, UE55RU7170U, UE55RU7172, UE55RU7175, UE55RU7179U, UE55RU7300W, UE55RU7302K, UE55RU7305K, UE55RU7372U, UE55RU7379U, UE55RU7400, UE55RU7402U, UE55RU7405U, UE55RU7409U, UE55RU7410S, UE55RU7410U, UE55RU7412U, UE55RU7415U, UE55RU7419U, UE55RU7440S, UE55RU7442U, UE55RU7445U, UE55RU7450, UE55RU7452U, UE55RU7455U, UE55RU7459U, UE55RU7470, UE55RU7470S, UE55RU7470U, UE55RU7472U, UE55RU7475U, UN55NU6080, UN55NU6900, UN55NU6900B, UN55NU6950, UN55NU7090, UN55NU7100, UN55NU710D, UN55NU7175, UN55NU7200, UN55NU7300, UN55NU7400, UN55NU740D, UN55NU7500, UN55RU7100, UN55RU7200, UN55RU7300, UN55RU730D, UN55RU740D, UN55TU8300 и другими.

Применяются для ремонта телевизоров в следующих матрицах (панелях):

• CY-CN055HGLV2H, CY-NN055HGHV6H, CY-NN055HGLV6H, CY-NN055HGLV7H, CY-NN055HGLVPH, CY-CN055HGLV1H, CY-CN055HGLV3H, CY-CN055HGLV4H, CY-CN055HGLV5H, CY-CN055HGLV6H, CY-CN055HGLV7H, CY-CN055HGLV8H, CY-CN055HGLV2V, CY-NN055HGEV1H, CY-NN055HGEV2H, CY-NN055HGEV3H, CY-NN055HGEV4H, CY-NN055HGEV5H, CY-NN055HGEV6H, CY-NN055HGEV7H, CY-NN055HGEV8H, CY-NN055HGHV1H, CY-NN055HGHV2H, CY-NN055HGHV3H, CY-NN055HGHV4H, CY-NN055HGHV5H, CY-NN055HGHV7H, CY-NN055HGHV8H, CY-NN055HGHVBH, CY-NN055HGLV1H, CY-NN055HGLV2H, CY-NN055HGLV3H, CY-NN055HGLV4H, CY-NN055HGLV5H, CY-NN055HGLV8H, CY-NN055HGLVCH, CY-NN055HGLV2V и других.
