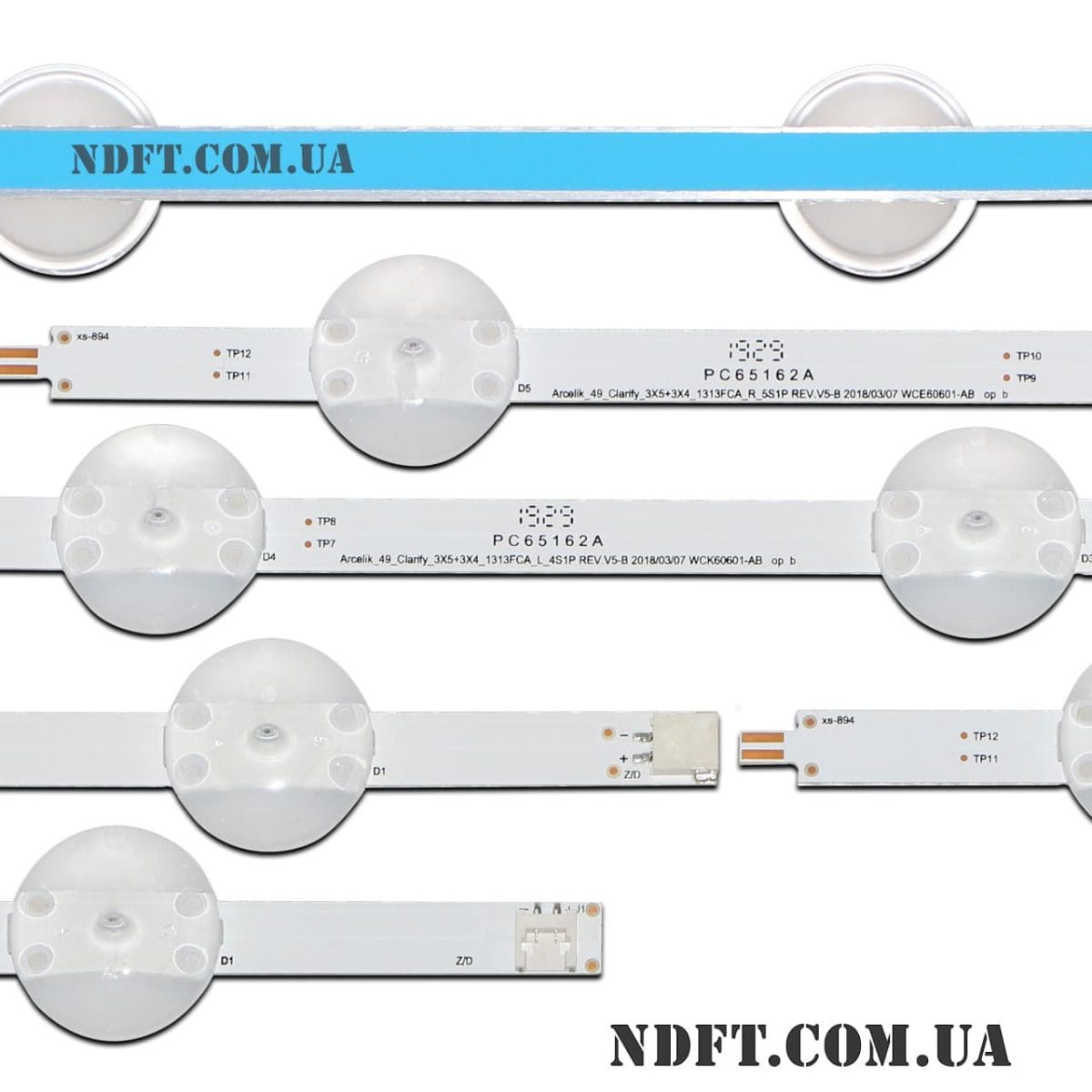

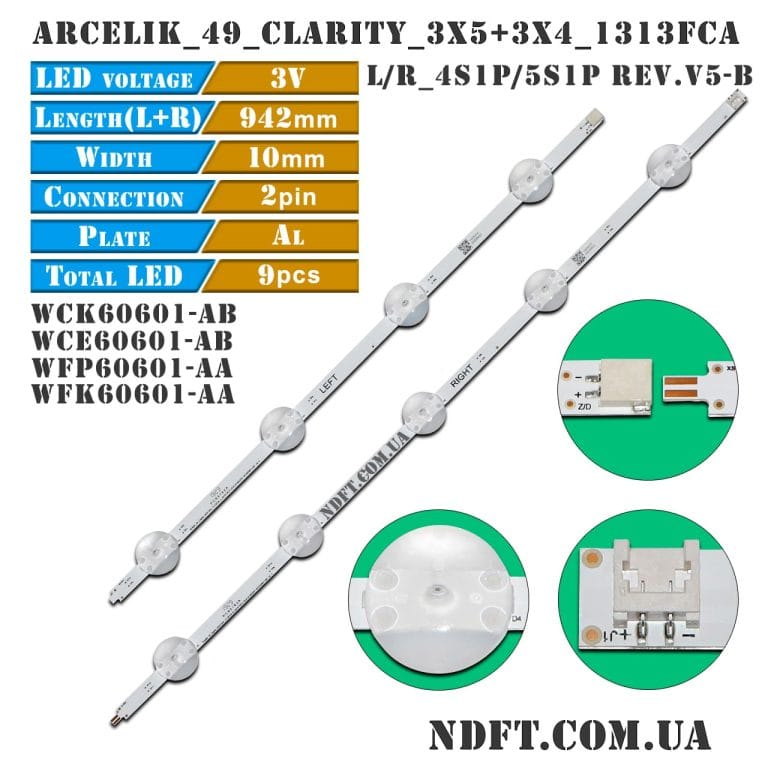

Комплект планок LED подсветки ARCELIK-49-CLARITY-3X5 3X4-1313FCA-L/R-4S1P REV.V5-B характеристики:
- Маркировка:
- ARCELIK_49_CLARITY_3X5 3X4_1313FCA_L_4S1P REV.V5-B WCK60601-AB
- ARCELIK_49_CLARITY_3X5 3X4_1313FCA_R_5S1P REV.V5-B WCE60601-AB
- Рабочее напряжение одного светодиода: 3 В
- Общее напряжение планки: 27 В (9S1P)
- Высота планки (подложка + линза): 10 мм
- Диагональ экрана: 49″
- Диаметр светорассеивателя (овал): 26×28 мм
- Длина каждой планки:
- L тип: 413 мм
- R тип: 531 мм
- L+R в сборе: 942 мм
- Количество контактов на разъеме: 2
- Количество светодиодов на каждой планке:
- L тип: 4 шт.
- R тип: 5 шт.
- L+R в сборе: 9 шт.
- Материал подложки: алюминий + теплопроводный скотч
- Расстояние между центрами крепежных отверстий:
- L тип: 412 мм
- R тип: 532 мм
- Расстояние между центрами светодиодов: 105 мм
- Расстояние между центром 1-го и последнего LED: 840 мм
- Тип светорассеивателя: выпуклый
- Ширина подложки планок: 10 мм
- Применение: ремонт задней (Direct LED) подсветки телевизоров
- Гарантия: 6 мес.
Аналоги ARCELIK-49-CLARITY-3X5 3X4-1313FCA-L/R-4S1P REV.V5-B:
- Arcelik_49_Clarity_3X5 3X4_1313FCA_L_4S1P REV.V8-B (Arcelik-49-Clarity-3X5 3X4-1313FCA-L-4S1P REV.V8-B)
- Arcelik_49_Clarity_3X5 3X4_1313FCA_R_5S1P REV.V8-B (Arcelik-49-Clarity-3X5 3X4-1313FCA-R-5S1P REV.V8-B)
- WFP60601-AA, WFK60601-AA
Применяются для ремонта телевизоров в следующих матрицах (панелях):
- 057T49E15C
- 057T49C74C
- 057T49-C15
- 057T49-C13
- 057T49-C09
- 057T49D43P и других.
Совместимость с моделями телевизоров диагональю 49″:
- Arçelik: A49L 7950 5B, A49L 8850 5B, A49L 8860 5S, A49L 8900 5A, A49L 8840, A49L8860, A49L8900, A49L8840, A49L8752, A49L 8840 5B
- Altus: AL49L 8960 5B
- Beko: B49L 7950 5B, B49L 8850 5B, B49L 8860 5S, B49L 8900 5A, B49L 8840, B49L 8850, B49L 8752, , B49L 8900, B49L8900, B49L 8752 5S, B49L 8840 5B
- Grundig: 49 VLX 8000 BN, 49 VLX 8000 BP, 49 VLX 7020, 49GUB7022, 49 GUB 7022, 49GCU7905, 49 GCU 7905, 49GDU7900, 49 GDU 7900, 49 GDU 7900B, 9 VLX 8000 BP, 49 VLX 8000 BN, 49 GCU 7855 AP, 49 GCU 7905A, 49 GDU 7905B, 49 GCU 7900, 49 GDU 7800 S, 49 GDU 7810B, 49VLX7020, 49VLX7010, 49 VLX 7010, 49 VLX 6950 BP, 49VLX6950BP, 49VLX7980, 49VLX6000, 49GUB8966, 49 GUB 8966, 49GUB7065 , 49 GUB 7065, 49VLX7500BP, 49 VLX 7500 BP, 49VLX7850BP, 49 VLX 7850 BP, 49VLX7840BP, 49 VLX 7840 BP, 49VLX6000, 49 VLX 6000 , 49GCU7900B, 49 GCU 7900B, 49GDU7500B, 49 GDU 7500B, 49GUB7066, 49 GUB 7066, 49GDU7800, 49GDU7810, 49 GDU 7810, 49GCU7800, 49 GCU 7800 и другими.
ВНИМАНИЕ:
- Рекомендуем перед совершением покупки сверить маркировку LED планок с маркировкой товара на сайте. Иногда маркировка на товаре может не совпадать с той, что указана на ваших планках, хотя и полностью совместима или телевизоры определенной модели могут содержать подсветку отличную друг от друга в зависимости от партии производства. Если сомневаетесь какая подсветка вам нужна, то позвоните для уточнения и консультации.
- Перед продажей проверяется каждая планка на работоспособность специальным тестером. Настоятельно не рекомендуется проверять светодиодные линейки устройствами, напрямую не предназначенными для этого. У нас вы можете заказать устройства для проверки работоспособности LED подсветки в разделе оборудование для диагностики.

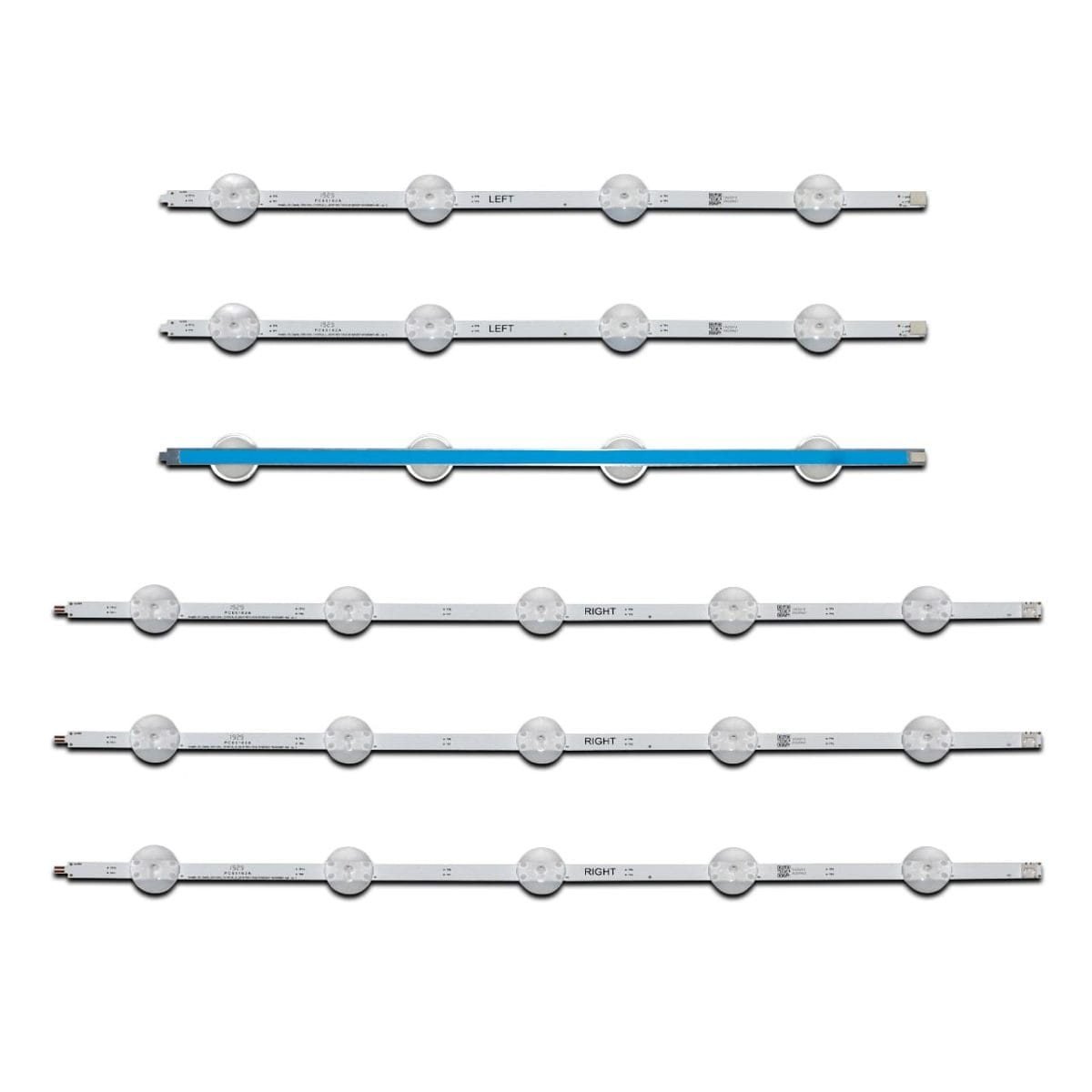

Полный комплект состоит из 6-ти планок (по 3 шт. каждого вида):
- ARCELIK_49_CLARITY_3X5 3X4_1313FCA_L_4S1P REV.V5-B WCK60601-AB – 3 шт.
- ARCELIK_49_CLARITY_3X5 3X4_1313FCA_R_5S1P REV.V5-B WCE60601-AB – 3 шт.
Цена указана за полный комплект из 6-ти светодиодных планок.
