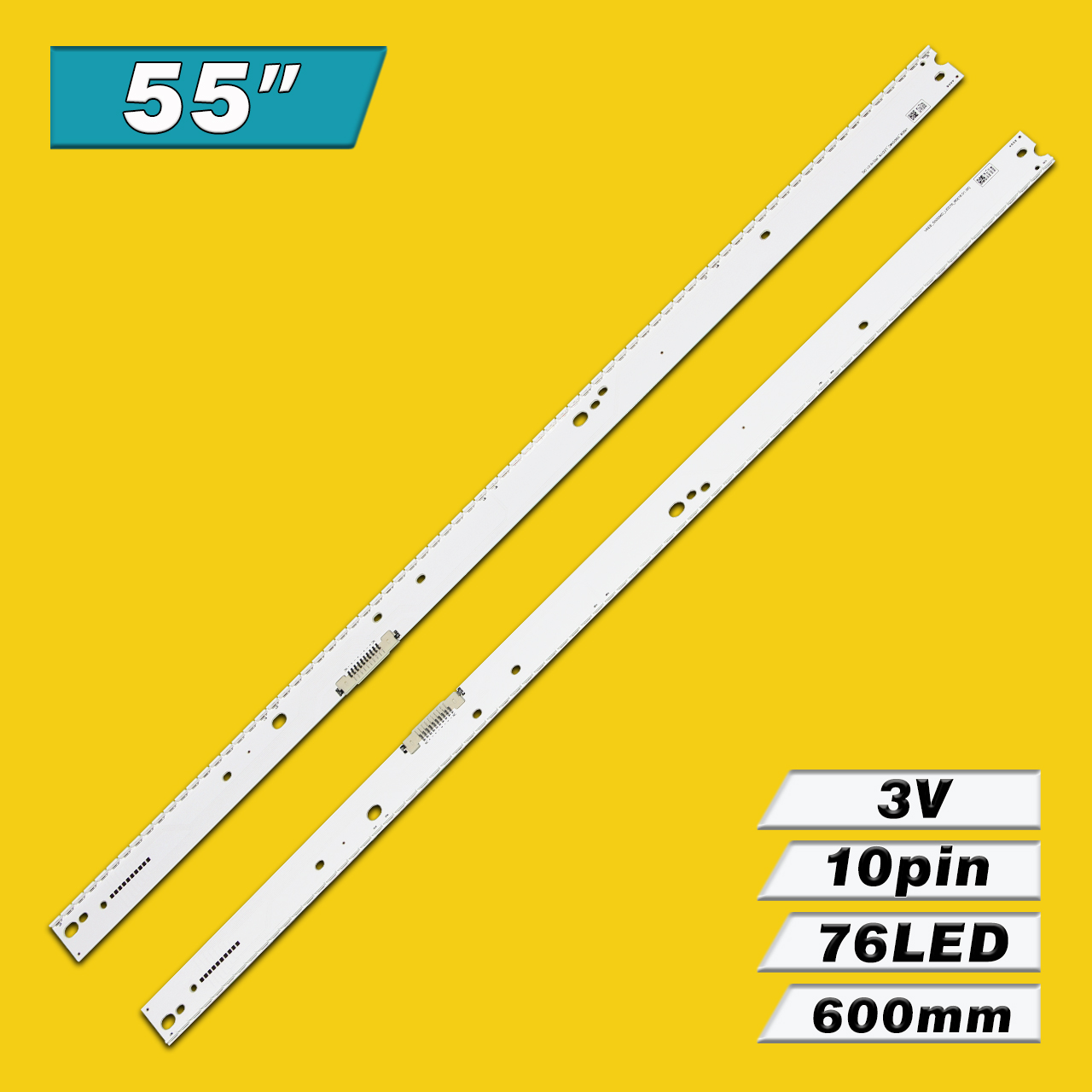

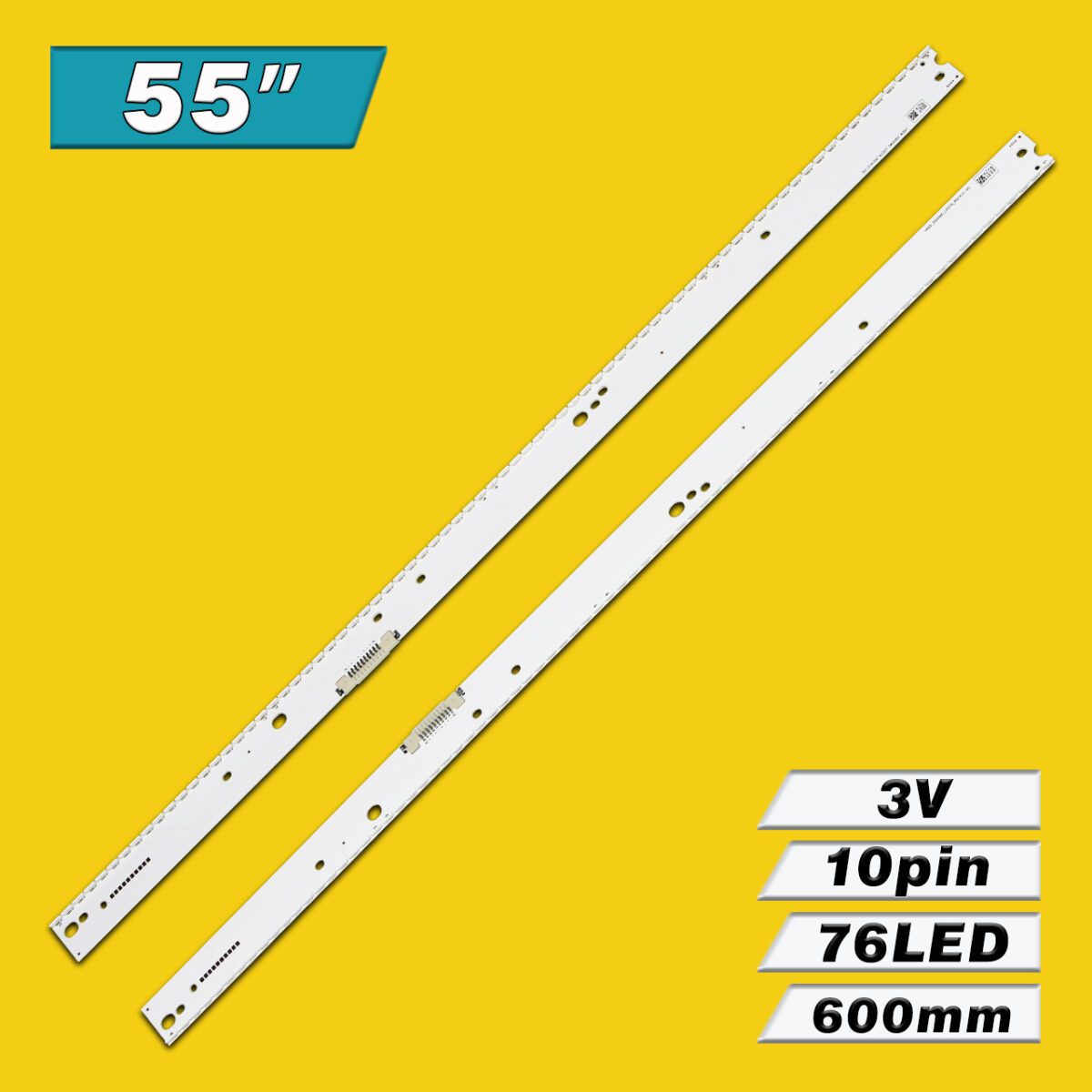

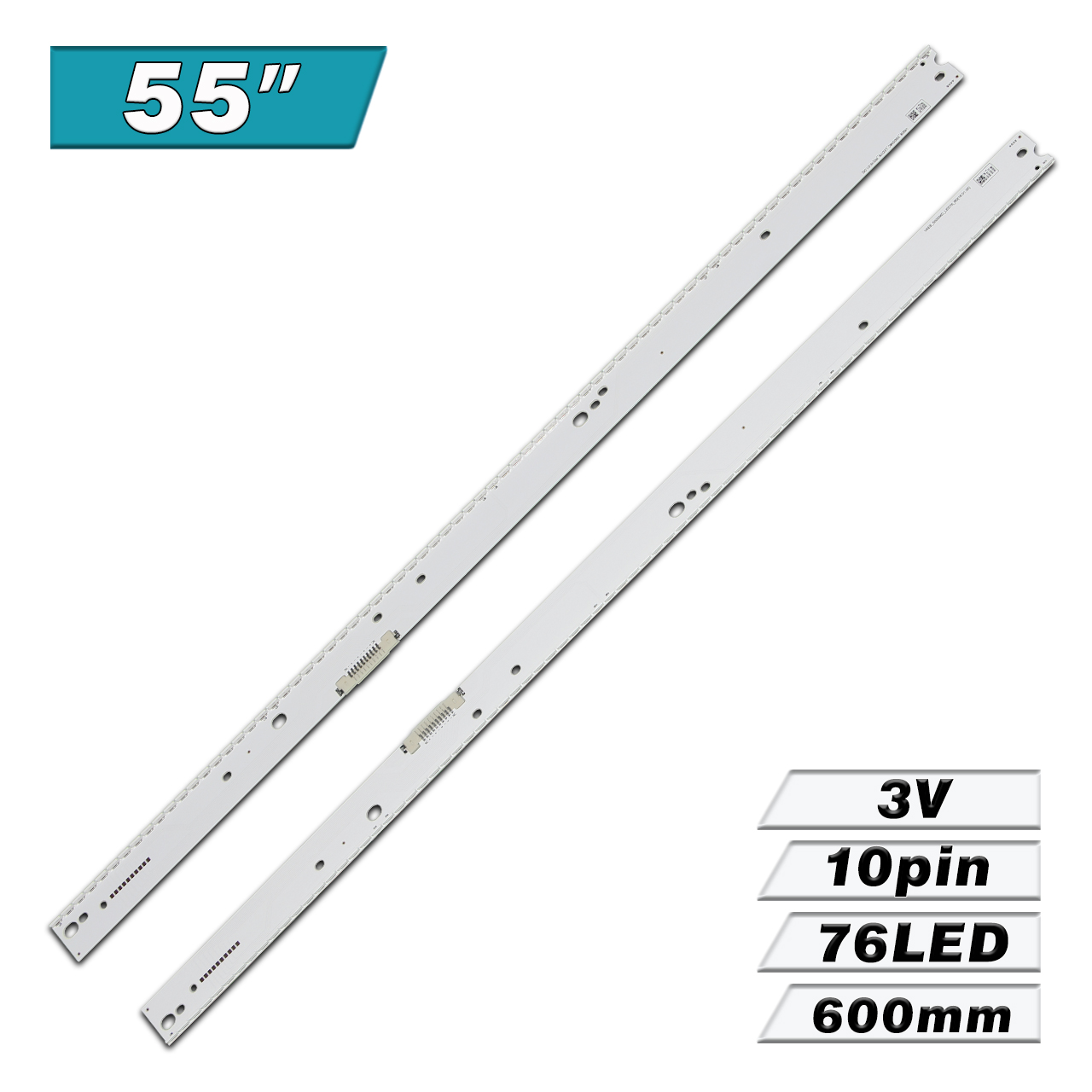

LED подсветка TV 55″ V6EB_550SMC_LED76_R0 + V6EB_550SMD_LED76_R0, BN96-39352B + BN96-39353B (76LED 600mm 3V) – цена указана за комплект из двух светодиодных планок.
Полный комплект состоит из двух планок:
- V6EB_550SMC_LED76_R0 BN96-39352B (76LED 600mm 3V) – 1 шт.
- V6EB_550SMD_LED76_R0 BN96-39353B (76LED 600mm 3V) – 1 шт.
Комплект планок LED подсветки V6EB_550SMC_LED76_R0 + V6EB_550SMD_LED76_R0 характеристики:
- Маркировка:
- V6EB_550SMC_LED76_R0 BN96-39352B
- V6EB_550SMD_LED76_R0 BN96-39353B
- Рабочее напряжение одного светодиода: 3 В (BLUE Light / синий свет)
- Общее напряжение группы: 57 В (4×19S1P)
- Количество светодиодов на каждой планке: 76 шт. (4 групп по 19 шт.)
- Высота планки (подложка + линза): 4,6 мм
- Диагональ экрана: 55″
- Длина каждой планки: 600 мм

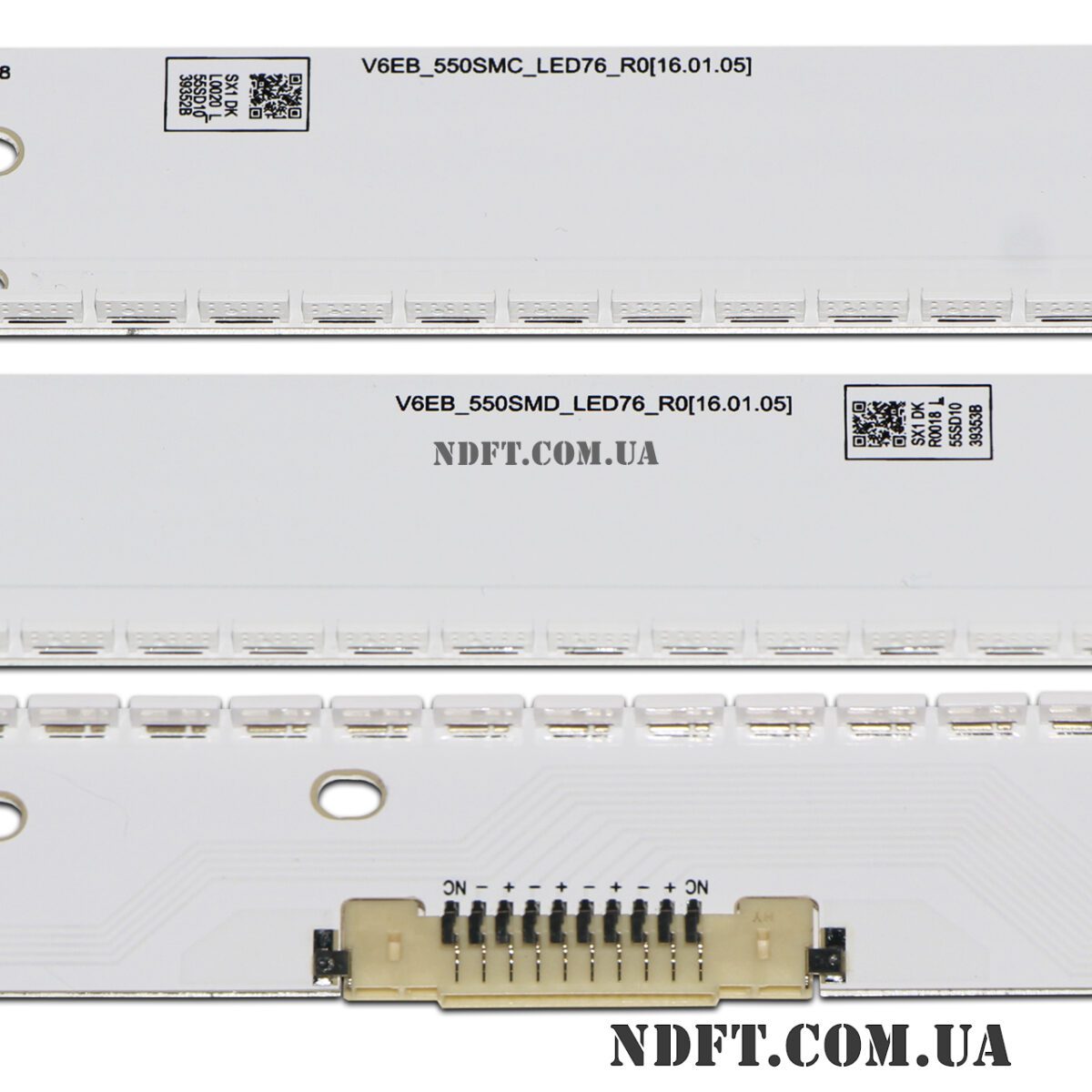

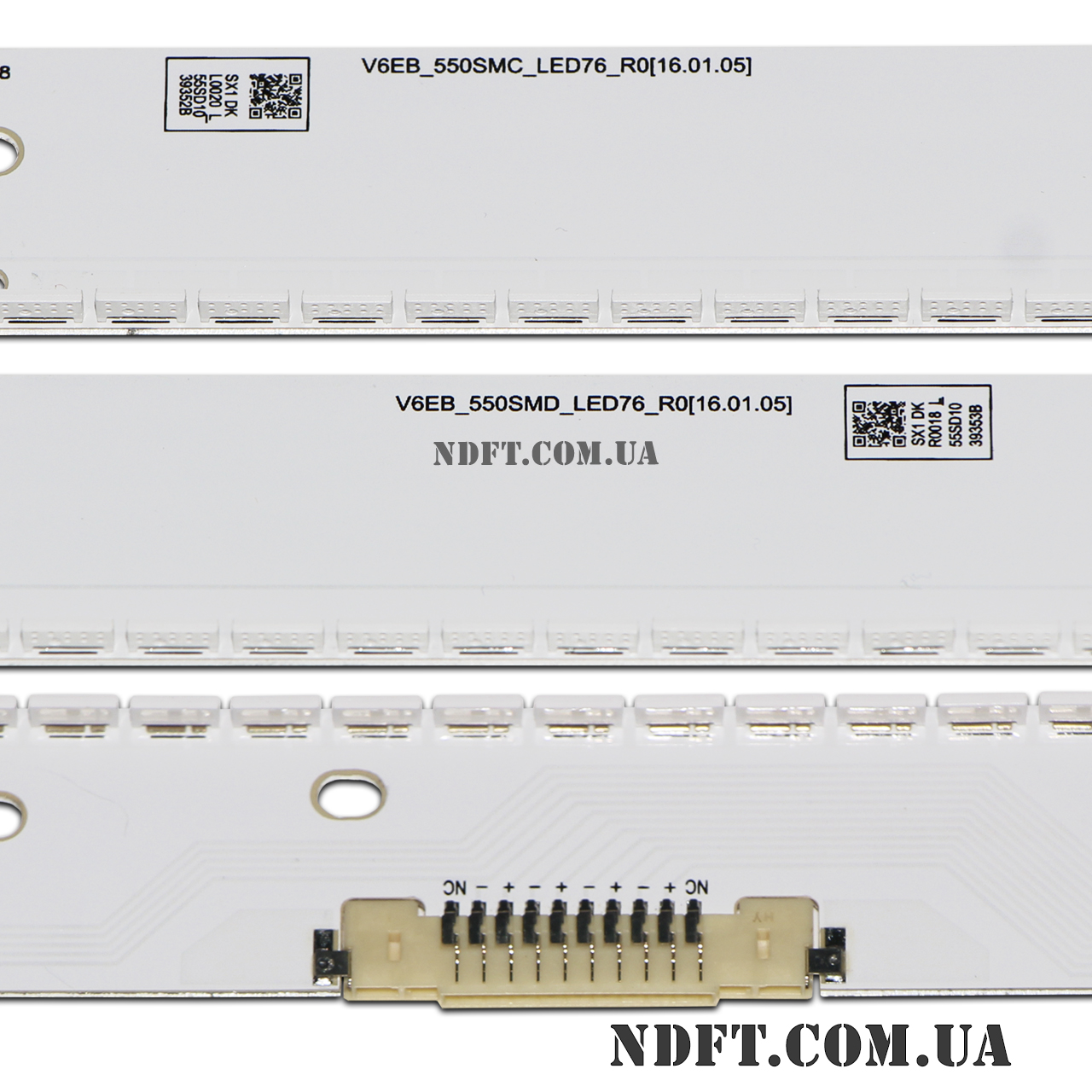

- Количество контактов на разъеме: 10pin (N+−+−+−+−N)
- Материал подложки: алюминий
- Расстояние между центрами крепежных отверстий:
- C тип: 9-12-87-37-69-28-108-10-8-108-113 мм
- D тип: 113-108-8-10-108-28-69-37-87-12-9 мм
- Расстояние между центрами светодиодов: 8 мм
- Расстояние между центром 1-го и последнего LED: 592 мм
- Тип светорассеивателя: открытый диод
- Размеры светодиода (Д×Ш): 7×3 мм (7030)
- Ширина подложки планок: 25 мм
- Применение: ремонт торцевой (Edge LED) подсветки телевизоров
- Гарантия: 6 мес.
Аналоги V6EB_550SMC_LED76_R0 + V6EB_550SMD_LED76_R0:
- V6EB-550SMC-LED76-R0
- V6EB-550SMD-LED76-R0
- S_KS7/7.5/8/9K_55_SFL70_L76_REV2.1_160108_LM41-00274A BN96-39375A
- S_KS7/7.5/8/9K_55_SFL70_R76_REV2.1_160108_LM41-00275A BN96-39376A
- V6EB_550SMA_76LED_R0 BN96-39352A
- V6EB_550SMB_76LED_R0 BN96-39353A
- S_KS7/7.5/8/9K-55-SFL70-L76-REV2.1-160108-LM41-00274A BN96-39375A
- S_KS7/7.5/8/9K-55-SFL70-R76-REV2.1-160108-LM41-00275A BN96-39376A
- V6EB-550SMA-76LED-R0 BN96-39352A
- V6EB-550SMB-76LED-R0 BN96-39353A
Применяются для ремонта телевизоров в следующих панелях матриц (маркировки панелей и матриц):
- CY-QK055FLAV1H, CY-QK055FLAV2H, CY-QK055FLAV2V, CY-QK055FLAV3H, CY-QK055FLAV4H, CY-QK055FLLV, CY-QK055FLLV1H, CY-QK055FLLV2H, CY-QK055FLLV3H, CY-QK055FLLV4H, CY-QK055FLLV7H, CY-XK055FLAV1H, CY-XK055FLAV2H, CY-XK055FLAV3H, CY-XK055FLAV4H, CY-XK055FLAV4V, CY-XK055FLLV1H, CY-XK055FLLV2H, CY-XK055FLLV3H, CY-XK055FLLV4H, CY-XK055FLLV5H, LSF550FJ08-L04 и других.
Совместимость с моделями телевизоров Samsung диагональю 55″:
- Samsung: UA55KS7000, UA55KS7000G, UA55KS7000K, UA55KS7000W, UA55KS7300J, UA55KS7500, UA55KS7500G, UA55KS7500K, UA55KS8000, UA55KS8000S, UA55KS8000W, UA55KS8500, UA55KS8500K, UA55KS8500R, UA55KS8500S, UA55KS8500W, UA55KS8501K, UA55KS8800, UA55KS8800J, UA55KS9000, UA55KS9000G, UA55KS9000K, UA55KS9000R, UA55KS9000S, UA55KS9000W, UA55KS9500, UA55KS9500K, UA55KS9500R, UA55KS9500S, UA55KS9500W, UA55KS9800, UA55KS9800J, UE55KS7000, UE55KS7000L, UE55KS7000S, UE55KS7000U, UE55KS7000UXRU, UE55KS7000UXUA, UE55KS7000UXXC, UE55KS7002U, UE55KS7005U, UE55KS7080U, UE55KS7090U, UE55KS7500, UE55KS7500S, UE55KS7500U, UE55KS7500UXRU, UE55KS7500UXUA, UE55KS7502U, UE55KS7505U, UE55KS7580, UE55KS7580U, UE55KS7590U, UE55KS8000, UE55KS8000L, UE55KS8000T, UE55KS8000U, UE55KS8000UXRU, UE55KS8000UXUA, UE55KS8002T, UE55KS8005T, UE55KS8080T, UE55KS8090T, UE55KS8500, UE55KS8500U, UE55KS9000, UE55KS9000L, UE55KS9000T, UE55KS9000U, UE55KS9000UXRU, UE55KS9000UXUA, UE55KS9002T, UE55KS9005T, UE55KS9080T, UE55KS9090T, UE55KS9500, UE55KS9500F, UE55KS9500T, UN55KS7000, UN55KS7000F, UN55KS7000G, UN55KS7000H, UN55KS7000K, UN55KS7500F, UN55KS7500G, UN55KS7500K, UN55KS8000, UN55KS8000F, UN55KS800DF, UN55KS8500, UN55KS8500F, UN55KS9000F, UN55KS9000G, UN55KS9000H, UN55KS9000K, UN55KS9500, UN55KS9500F и другими.
ВНИМАНИЕ:
- Рекомендуем перед совершением покупки сверить маркировку LED планок с маркировкой товара на сайте. Иногда маркировка на товаре может не совпадать с той, что указана на ваших планках, хотя и полностью совместима или телевизоры определенной модели могут содержать подсветку отличную друг от друга в зависимости от партии производства. Если сомневаетесь какая подсветка вам нужна, то позвоните для уточнения и консультации.
- Перед продажей проверяется каждая планка на работоспособность специальным тестером. Настоятельно не рекомендуется проверять светодиодные линейки устройствами, напрямую не предназначенными для этого. У нас вы можете заказать устройства для проверки работоспособности LED подсветки в разделе оборудование для диагностики.
