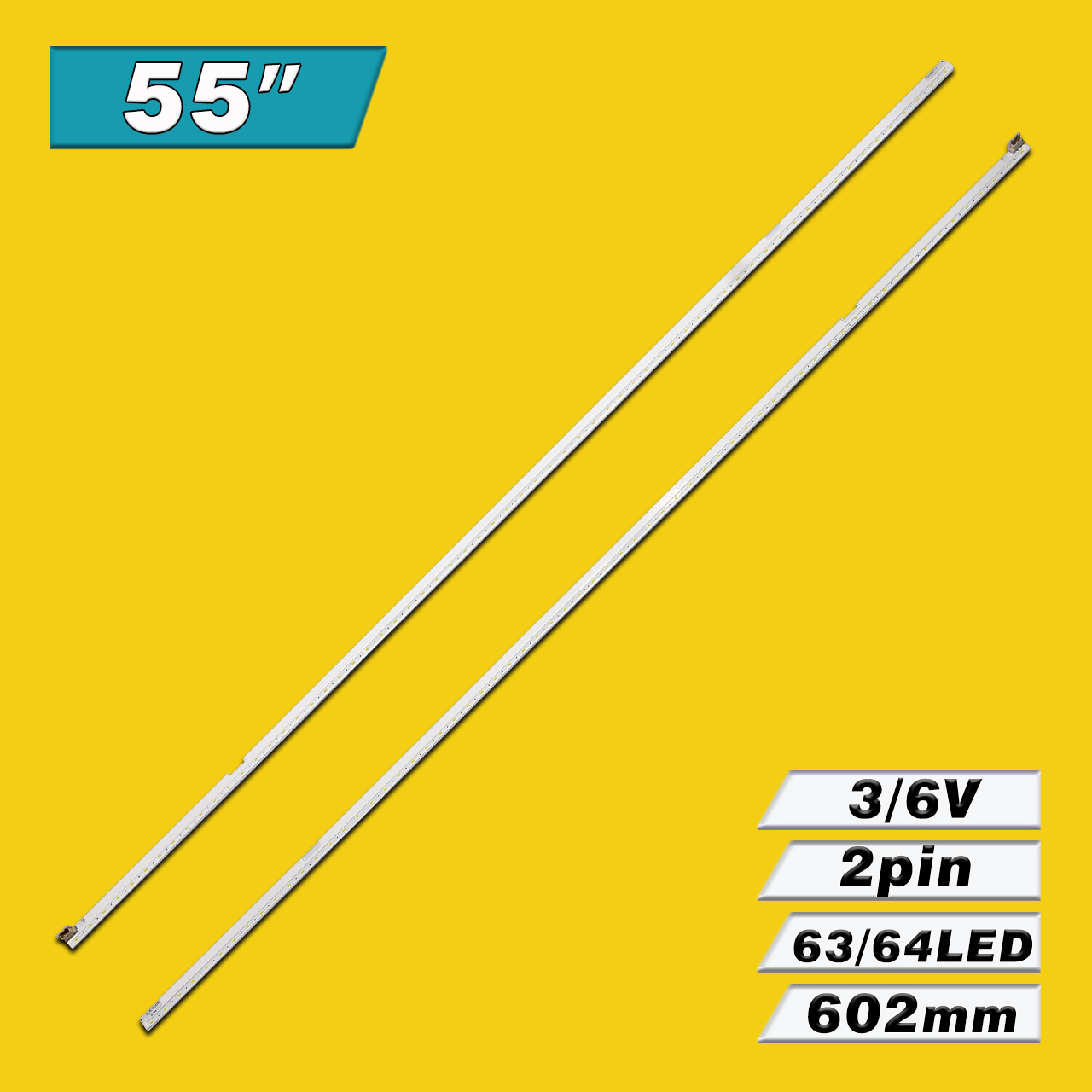

Полный комплект состоит из двух планок:
- BOE-55UH61-L – 1 шт.
- BOE-55UH61-R – 1 шт.
Цена указана за две светодиодные планки.
LED подсветка BOE-55UH61-L/R может быть на 63 светодиода из 3-вольтовых светодиодов по схеме 63S1P общим напряжением планок 189 В, они взаимозаменяемы.

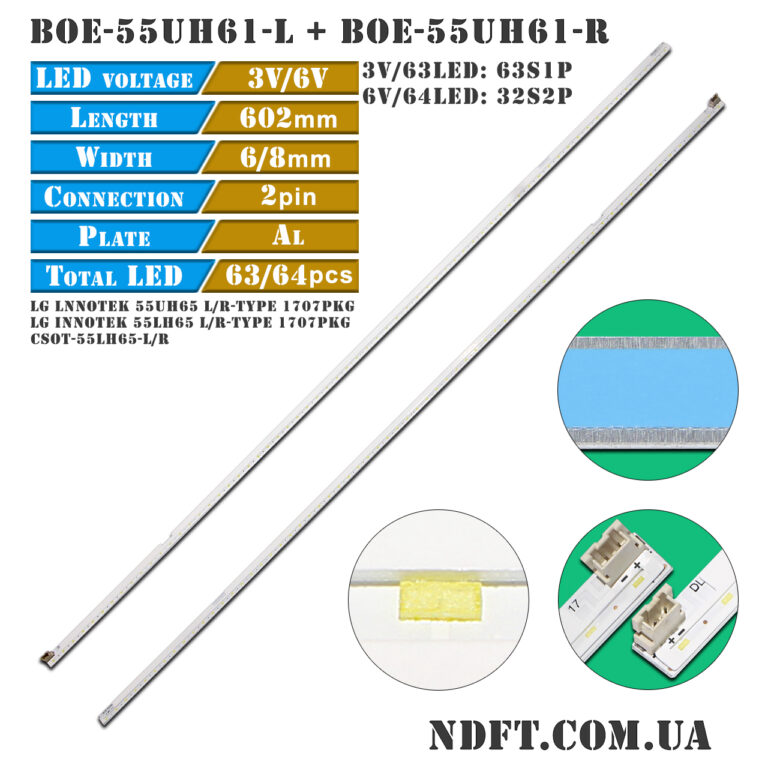

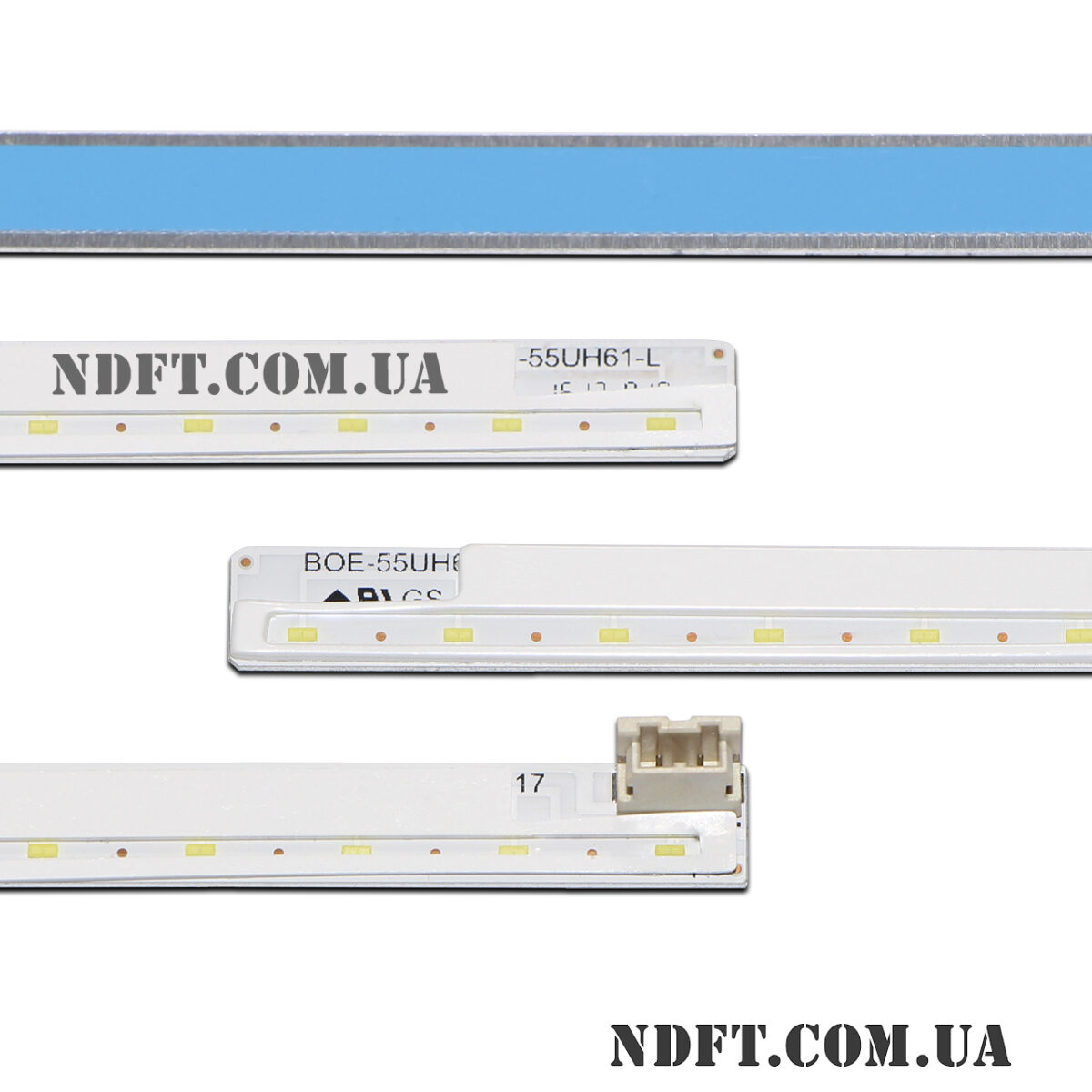

Комплект планок LED подсветки BOE-55UH61-L/R характеристики:
- Маркировка:
- BOE-55UH61-L
- BOE-55UH61-R
- Рабочее напряжение одного светодиода: 6 В
- Общее напряжение планки: 192 В (32S2P)
- Количество светодиодов на планке: 64 шт.
- Высота планки (подложка + линза): 2 мм
- Диагональ экрана: 55″
- Длина планки: 602 мм
- Количество контактов на разъеме: 2
- Материал подложки: алюминий + теплопроводный скотч
- Расстояние между центрами светодиодов: 9 мм
- Расстояние между центром 1-го и последнего LED: 592 мм
- Тип светорассеивателя: открытый диод
- Размеры светодиода (Д×Ш): 1,6×0,8 мм (1608)
- Ширина подложки планки:
- В узкой области: 6 мм
- В широкой области: 8 мм
- Применение: ремонт торцевой (Edge LED) подсветки телевизоров
- Гарантия: 6 мес.
Аналоги BOE-55UH61-L/R:
- CSOT-55LH65-L
- CSOT-55LH65-R
- MAK63247001 (радиатор)
- MAK63747401 (радиатор)
- LG lnnotek 55UH65 L-Type 1707PKG
- LG lnnotek 55UH65 R-Type 1707PKG
- LG Innotek 55LH65 R-Type 1707PKG SJC 126EA REV10 151012_F
- LG Innotek 55LH65 R-Type 1707PKG SJC 126EA REV10 151012_F
- AGM76929401, AGM76929402
Применяются для ремонта телевизоров в следующих матрицах (панелях):
- LC550EUE-FJM4, LC550EUE-FJM1, HC550EUN-VSR1-212X, HV550QUB-B26, HC550EGN-ABES3-212X, HV550QUB-B21, HC550EGNABES3212X, HV550QUBB26, HC550EUN-VAQR1, HC550EUN-VAQR5, ST5461B03-4, EAJ63691301, ST5461B03-4 VER2.1 и других.
Совместимость с моделями телевизоров диагональю 55″:
- LG: 55UH6090, 55UH6030, 55LH630V, 55UH6030-UC, 55LW340C, 55LW340C-UA, 55LH6047, 55LH604V, 55LH604, 55LH640V, 55UH6150, 55UH664, 55UH664V, 55UH6507, 55LH600T, 55LJ622V, 55LW540C, 55UF680V, 55UF770V,55UF7767, 55UH625V, 55UH615V, 55LH600Т, 55LH6000-UB и другими.
ВНИМАНИЕ:
- Рекомендуем перед совершением покупки сверить маркировку LED планок с маркировкой товара на сайте. Иногда маркировка на товаре может не совпадать с той, что указана на ваших планках, хотя и полностью совместима или телевизоры определенной модели могут содержать подсветку отличную друг от друга в зависимости от партии производства. Если сомневаетесь какая подсветка вам нужна, то позвоните для уточнения и консультации.
- Перед продажей проверяется каждая планка на работоспособность специальным тестером. Настоятельно не рекомендуется проверять светодиодные линейки устройствами, напрямую не предназначенными для этого. У нас вы можете заказать устройства для проверки работоспособности LED подсветки в разделе оборудование для диагностики.
