CCH_55_D2000/D3000/5000_L/R (LB-C550F14-E4-S-G1-DL9/DL10, LB55061, LB55036, SVJ550AH1/SVJ550AD6-REV03-11LED, CHDMT55LB15-LED3030-V0.2) – Комплект планок LED подсветки для телевизоров Bravis 55″

Артикул: 1460040

1140.30 грн.

1140.30 грн.

В наличии

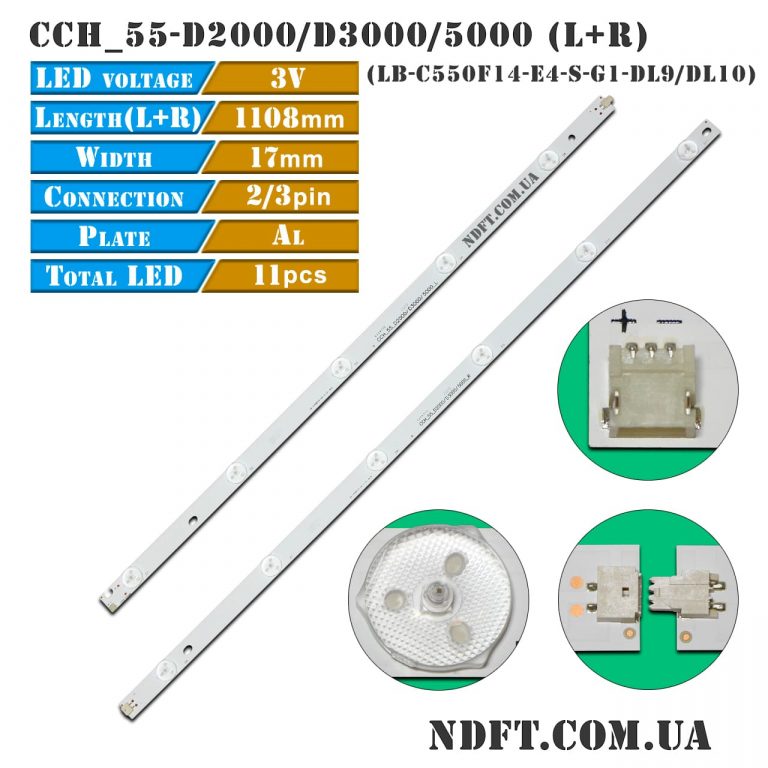

Комплект планок LED подсветки CCH_55-D2000/D3000/5000_L/R LB-C550F14-E4-S-G1-DL9/DL10 характеристики: –

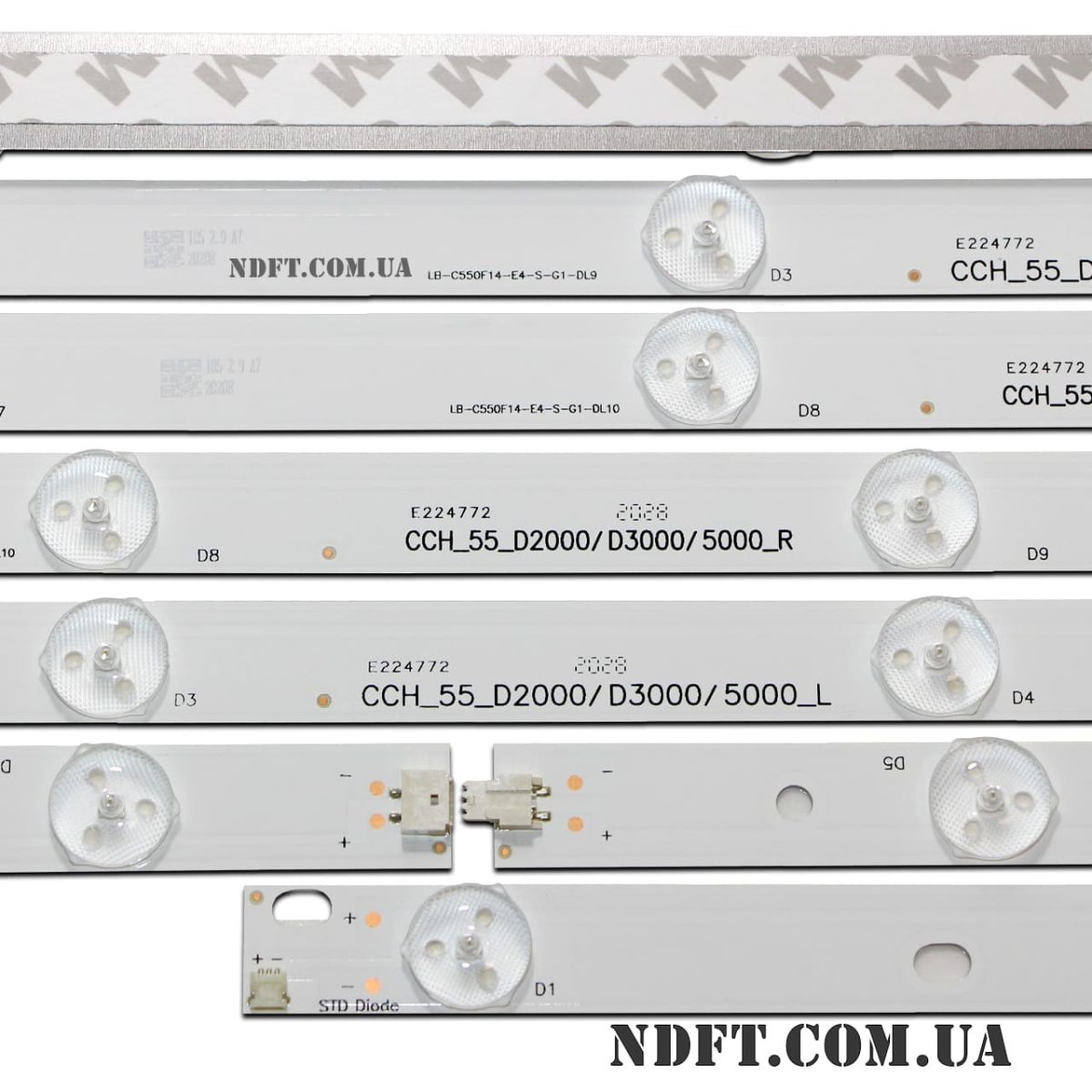

  • Маркировка:
    • LB-C550F14-E4-S-G1-DL9 CCH_55_D2000/D3000/5000_L
    • LB-C550F14-E4-S-G1-DL10 CCH_55_D2000/D3000/5000_R
  • Рабочее напряжение одного светодиода: 3 В
  • Высота планки (подложка + линза): 7 мм
  • Диагональ экрана: 55″
  • Диаметр светорассеивателя: 16 мм
  • Длина каждой планки:
    • L-тип: 512 мм (502 мм)
    • R-тип: 596 мм (606 мм)
    • L+R тип: 1108 мм
  • Количество контактов на разъеме:
    • L-тип: 2/3 шт.
    • R-тип: 2 шт.
  • Количество светодиодов на каждой планке:
    • L-тип: 5 шт.
    • R-тип: 6 шт.
  • Материал подложки: алюминий + теплопроводящий скотч
  • Расстояние между центрами светодиодов: 105 мм
  • Тип светорассеивателя: выпуклый
  • Ширина подложки планок: 17 мм
  • Применение: ремонт задней (Direct LED) подсветки телевизоров
  • Гарантия: 6 мес.

Аналоги CCH_55_D2000/D3000/5000_L/R LB-C550F14-E4-S-G1-DL9/DL10:

  • CRH-Z55D500030301106L62TREV1.1, CRH-Z55D500030301106R62TREV1.1
  • LB-C550U15-E3-L-G31-DL1, LB-C550U15-E3-L-G31-DL2
  • LB-C550U16-E3-H-G03-XRD1, LB-C550U16-E3-H-G03-XRD2
  • LB-C550F14-E4-S-G1-L02, LB-C550F14-E4-S-G1-L03
  • LB-C550F14-E4-S-G1-DL5, LB-C550F14-E4-S-G1- DL6
  • LB-C550F14-E4-S-G1-SE1, LB-C550F14-E4-S-G1-SE2
  • LB-C55F14-E5-L-G1-SR2, LB-C55F14-E4-S-G1-SR2
  • LB55061, LB55036
  • SVJ550AD6_Rev03_11LED_L_210820, SVJ550AD6_Rev03_11LED_R_210820
  • SVJ550AD6-REV03-11LED-L, SVJ550AD6-REV03-11LED-R
  • SVJ550AH1_Rev00_11LED_L-Type_150206(MYCH55D2000), SVJ550AH1_Rev00_11LED_R-Type_150206(MYCH55D2000)
  • SVJ550AH1-Rev00-11LED-L-Type-150206(MYCH55D2000), SVJ550AH1-Rev00-11LED-R-Type-150206(MYCH55D2000)
  • KHP101069A, KHP101069B, KHP200638A, KHP200639A, KHP200681A, KHP200682A, KHP2O0681A
  • MPEG CHDMT55LB15_LED3030_V0.2_20210820 (L), MPEG CHDMT55LB14_LED3030_V0.2_20210820 (R)
  • MPEG CHDMT55LB15-LED3030-V0.2-20210820 (L), MPEG CHDMT55LB14-LED3030-V0.2-20210820 (R)
  • CH5544A-V05 B DSBJ-WG 850129919 (L), CH55L44A-V03 B DSBJ-WG 850129920 (R)

Применяются для ремонта телевизоров в следующих матрицах (панелях):

  • C550F15-E6-H
  • C550F14-E4-H (G1)
  • SVJ550AD6 и других.

Совместимость с моделями телевизоров диагональю 55″:

  • Bravis: LED-55D2000, LED-55D3000, LED-55C5000B, LED-55D5000
  • Changhong: C550U15E3LG31 , 55D2000 , 55D3000 , 55D5000 , LED55D3000ISX , UHD55D5500ISX2 , C550F15E6H
  • Hitachi: LE55A6R9 , LE55A6R9A , LU55V809 и другими.

ВНИМАНИЕ:

  • Рекомендуем перед совершением покупки сверить маркировку LED планок с маркировкой товара на сайте. Иногда маркировка на товаре может не совпадать с той, что указана на ваших планках, хотя и полностью совместима или телевизоры определенной модели могут содержать подсветку отличную друг от друга в зависимости от партии производства. Если сомневаетесь какая подсветка вам нужна, то позвоните для уточнения и консультации.
  • Перед продажей проверяется каждая планка на работоспособность специальным тестером. Настоятельно не рекомендуется проверять светодиодные линейки устройствами, напрямую не предназначенными для этого. У нас вы можете заказать устройства для проверки работоспособности LED подсветки в разделе оборудование для диагностики.
  • От партии к партии разъемы соединяющие составные части планок могут отличаться, на функциональность и работу это не влияет.

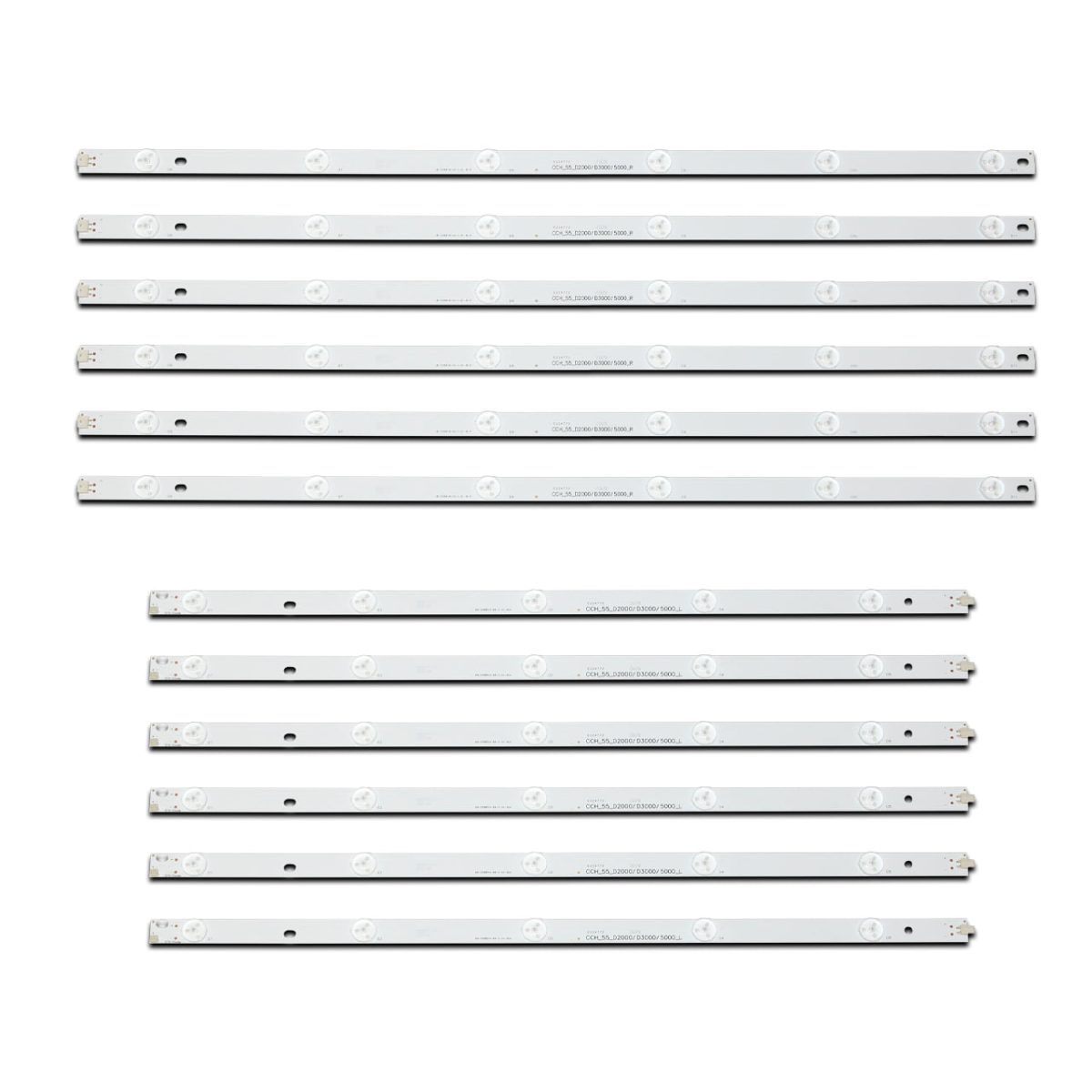

Полный комплект состоит из 12 планок (по 6 шт. каждого вида):

  • LB-C550F14-E4-S-G1-DL9 CCH_55_D2000/D3000/5000_L
  • LB-C550F14-E4-S-G1-DL10 CCH_55_D2000/D3000/5000_R

Цена указана за полный комплект из 12 светодиодных планок.
