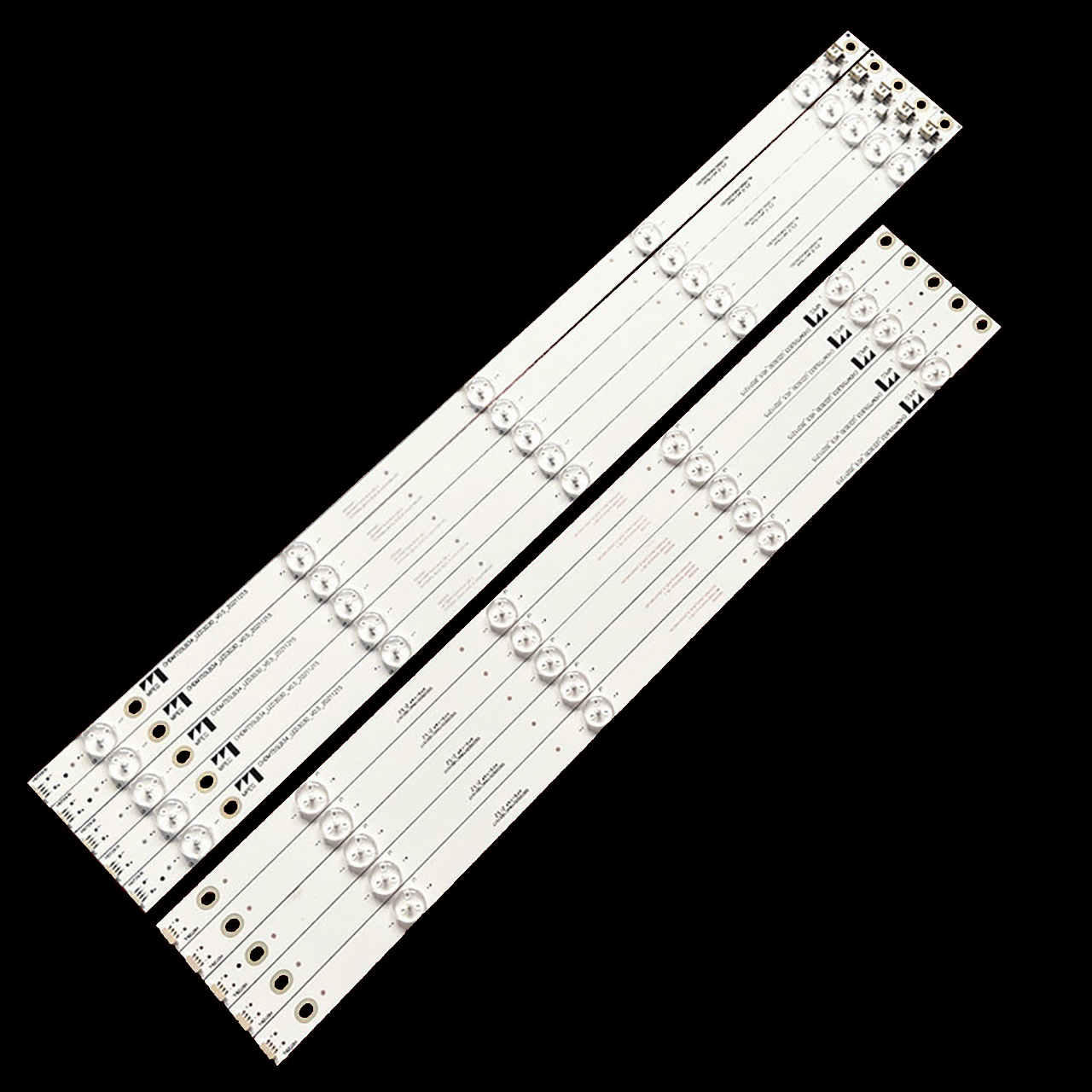

LED подсветка TV 55″ CHDMT55LB33-LED3030-V0.5 + CHDMT55LB34-LED3030-V0.5 (9LED 1106mm 3V, 55D2000, SVJ550AE1-REV11-9LED-L/R-150107(WICOP) – цена указана за комплект из 10-ти светодиодных планок.
Полный комплект состоит из 10-ти планок (по 5 шт. каждого вида):
- CHDMT55LB33-LED3030-V0.5 – 5 шт.
- CHDMT55LB34-LED3030-V0.5 – 5 шт.
Комплект планок LED подсветки CHDMT55LB33-LED3030-V0.5 + CHDMT55LB34-LED3030-V0.5 характеристики:

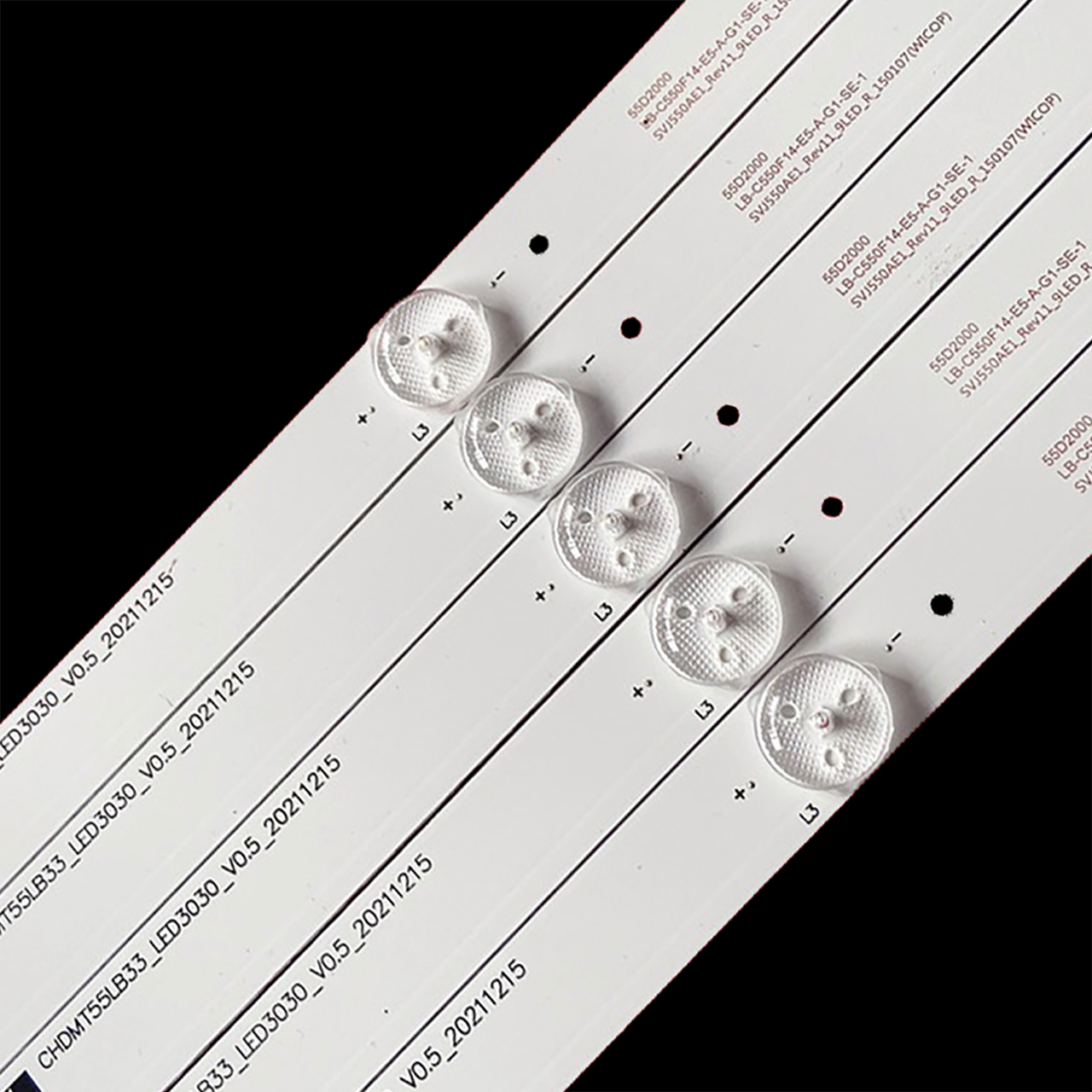

- Маркировка:
- CHDMT55LB33-LED3030-V0.5
- CHDMT55LB34-LED3030-V0.5
- 55D2000
- LB-C550F14-E5-A-G1-SE-1
- LB-C550F14-E5-A-GA-SE-2
- SVJ550AE1_REV11_9LED_L_150107(WICOP)
- SVJ550AE1_REV11_9LED_R_150107(WICOP)
- 55D3503V1W4C1B51517
- 55D3503V1W5C1B59117M
- Рабочее напряжение одного светодиода: 3 В
- Общее напряжение планки: 27 В (9S1P)
- Количество светодиодов на каждой планке: 9 шт.
- Высота планки (подложка + линза): 7 мм
- Диагональ экрана: 55″
- Диаметр светорассеивателя: 16 мм
- Длина каждой планки:
- L тип: 515 мм
- R тип: 591 мм
- L+R в сборе: 1106 мм

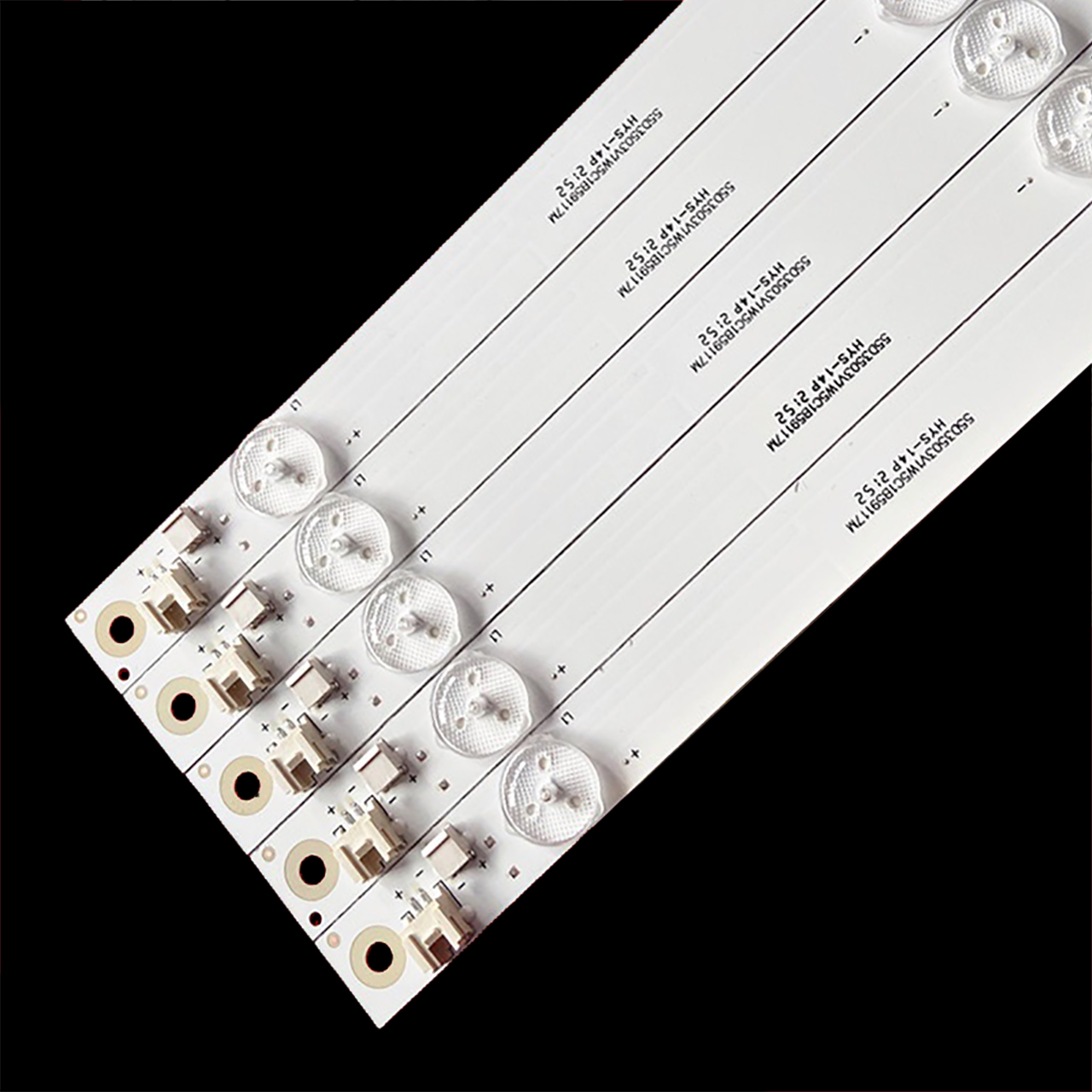

- Количество контактов на разъеме: 2pin (+−)
- Материал подложки: алюминий + теплопроводный скотч
- Расстояние между центрами крепежных отверстий:
- L+R в сборе: 484-83-526 мм
- Расстояние между центрами светодиодов: 127 мм
- Расстояние между центром 1-го и последнего LED: 1016 мм
- Тип светорассеивателя: выпуклый
- Ширина подложки планок: 18 мм
- Применение: ремонт задней (Direct LED) подсветки телевизоров
- Гарантия: 6 мес.
Аналоги CHDMT55LB33-LED3030-V0.5 + CHDMT55LB34-LED3030-V0.5:
- CRH-Z55U130300905L67SREV1.1 + CRH-Z55U130300905R67SREV1.1
- 55D2000 LB-C550U16-E2-H-XRD2
- CHDMT55LB33-LED3030-V0.4
- CHDMT55LB34-LED3030-V0.4
- CHDMT55LB33_LED3030_V0.5_20200414
- CHDMT55LB34_LED3030_V0.5_20200414
- CHDMT55LB33-LED3030-V0.6
- CHDMT55LB34-LED3030-V0.6
- SVJ550AE1-REV11-9LED-L-150107(WICOP)
- SVJ550AE1-REV11-9LED-R-150107(WICOP)
Применяются для ремонта телевизоров в следующих панелях матриц (маркировки панелей и матриц):
- LB-C550F14-E5-A(C1)
- LB-C550F14-E5-A(C2)
- LB-C550F14-E5-L(C1)
- LB-C550U16-E2-A(1)
- LB-C550U16-E2-A(2)
- LB-C550U16-E2-H(1)
- LB-C550U16-E4-A
- LB-C550U16-E4-A(1) и других.
Совместимость с моделями телевизоров Changhong диагональю 55″:
- Changhong: 55A1U, 55U1, 55U1A, 55U3, 55U3C, 55N1, 55D3S, 55D2000i, 55C2000i, 55D6000i, UD55D6000i и другими.
ВНИМАНИЕ:
- Рекомендуем перед совершением покупки сверить маркировку LED планок с маркировкой товара на сайте. Иногда маркировка на товаре может не совпадать с той, что указана на ваших планках, хотя и полностью совместима или телевизоры определенной модели могут содержать подсветку отличную друг от друга в зависимости от партии производства. Если сомневаетесь какая подсветка вам нужна, то позвоните для уточнения и консультации.
- Перед продажей проверяется каждая планка на работоспособность специальным тестером. Настоятельно не рекомендуется проверять светодиодные линейки устройствами, напрямую не предназначенными для этого. У нас вы можете заказать устройства для проверки работоспособности LED подсветки в разделе оборудование для диагностики.
- От партии к партии разъемы соединяющие составные части планок могут отличаться, на функциональность и работу это не влияет.
- Данный тип планок от партии к партии может поставляться в виде цельных или составных частей, для удобства транспортировки.
