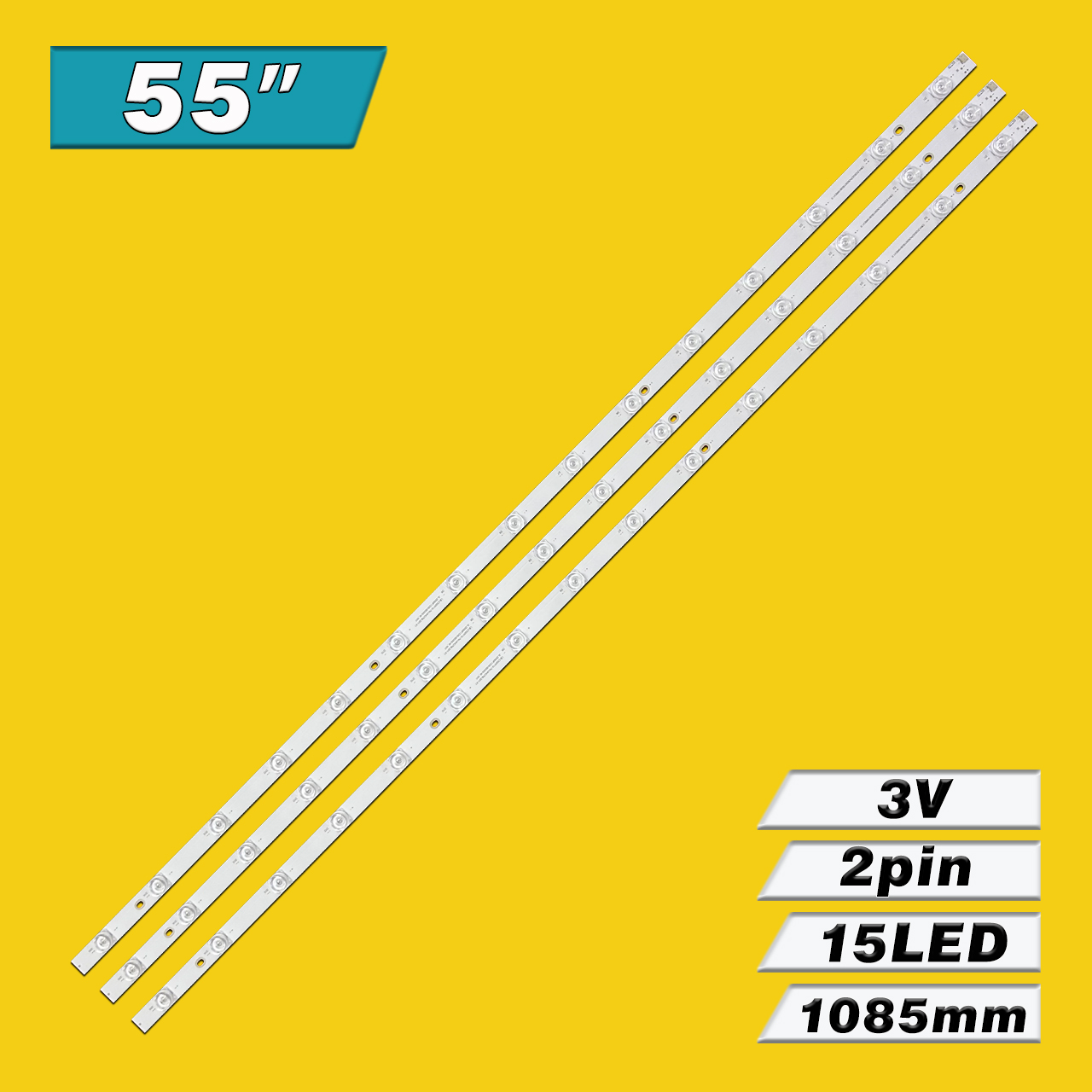

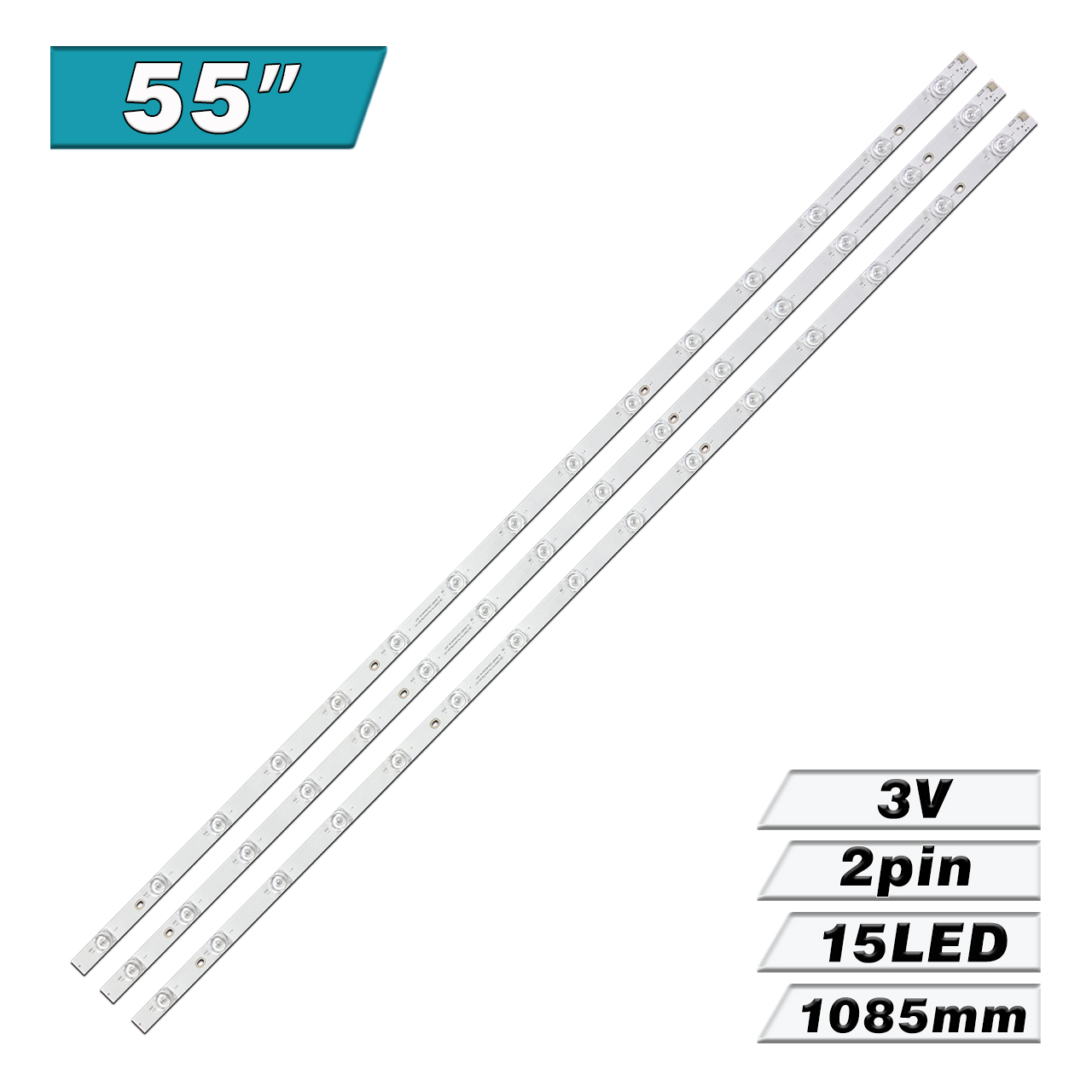

LED подсветка TV 55″ CRH-ZG55G7N30301503919REV1.0 (15LED 1086mm 3V, JL.D550F1330-002AS-M_V01) – цена указана за комплект из трёх светодиодных планок.
Полный комплект состоит из трёх цельных планок:
- CRH-ZG55G7N30301503919REV1.0 (15LED 1086mm 3V, JL.D550F1330-002AS-M_V01) – 3шт.
Комплект планок LED подсветки CRH-ZG55G7N30301503919REV1.0, JL.D550F1330-002AS-M_V01 характеристики:
- Маркировка:

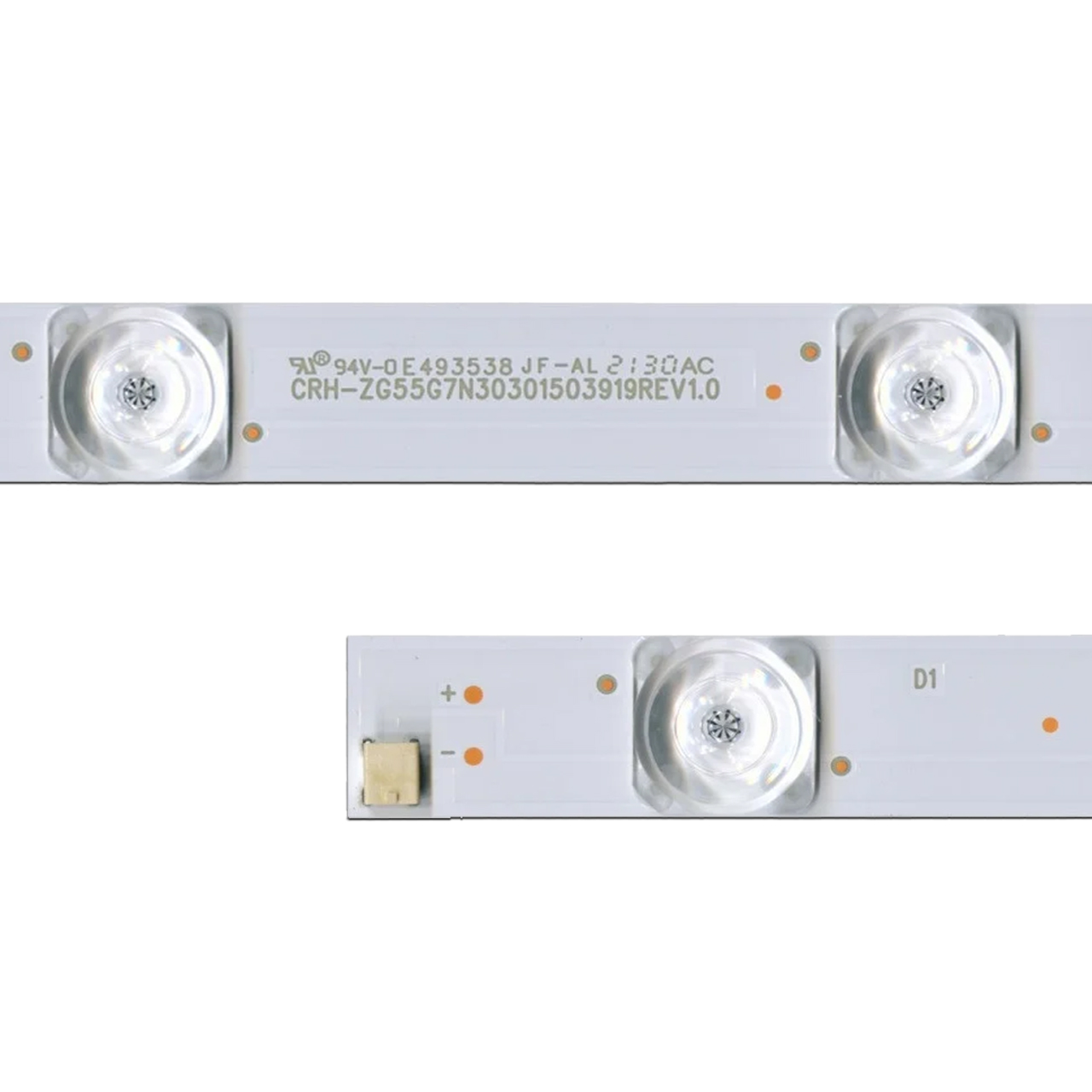

- CRH-ZG55G7N30301503919REV1.0
- 55G7N
- LB-C550-G7-U-H-15-18-X1
- AWA550US
- JL.D550F1330-002AS-M V01
- LB-C550Y19-7N-UHG7NLS01-X1
- Рабочее напряжение одного светодиода: 3 В
- Общее напряжение планки: 45В (15S1P)
- Количество светодиодов на каждой планке:
- L тип: 7 шт.
- R тип: 8 шт.
- L+R в сборе: 15 шт.
- Высота планки (подложка + линза): 9 мм
- Диагональ экрана: 55″
- Диаметр светорассеивателя: 17 мм
- Длина каждой планки:
- L тип: 506 мм
- R тип: 578 мм
- L+R в сборе: 1085 мм
- Количество контактов на разъеме: 2
- Материал подложки: алюминий + теплопроводный скотч
- Расстояние между центрами крепежных отверстий:
- L+R в сборе: 302-334-291 мм
- Расстояние между центрами светодиодов:
- L+R в сборе: 68-75-75-73-73-72-72-72-72-73-73-75-75-68 мм
- Расстояние между центром 1-го и последнего LED: 1016 мм
- Тип светорассеивателя: вогнутый
- Ширина подложки планок: 18 мм
- Применение: ремонт задней (Direct LED) подсветки телевизоров
- Гарантия: 6 мес.
Аналоги CRH-ZG55G7N30301503919REV1.0, JL.D550F1330-002AS-M_V01:
- JL.D550F1330-002AS-M_V01
Применяются для ремонта телевизоров в следующих матрицах (панелях):
- ST5461D09-1 VER2.1
- C550Y19-7N и других.
Совместимость с моделями телевизоров диагональю 55″:
- Aiwa: JU55DS700S, AWA550US
- BLAUPUNKT: 55UB7000T
- CHiQ: U55H7A, U55H7SX, U55H10, U55G7PF
- GOME: 55GM0031U
- Hartens: HTY-55UHD06B-S2
- Hiberg: 55Y UHD-R
- Hyundai: H-LED55BU7003, H-LED55BU7000, H-LED55BU7100, HYLED5520N4KM
- Philco: PTV55G70, PTV55g70SBLSG, PTV55G71, PTV55G72, PTV55G71AGBLS, PTV55G72SBL
- Sunwind: LED55XU401, SUN-LED55XU402, SUN-LED55XU401 и другими.
ВНИМАНИЕ:
- Рекомендуем перед совершением покупки сверить маркировку LED планок с маркировкой товара на сайте. Иногда маркировка на товаре может не совпадать с той, что указана на ваших планках, хотя и полностью совместима или телевизоры определенной модели могут содержать подсветку отличную друг от друга в зависимости от партии производства. Если сомневаетесь какая подсветка вам нужна, то позвоните для уточнения и консультации.
- Перед продажей проверяется каждая планка на работоспособность специальным тестером. Настоятельно не рекомендуется проверять светодиодные линейки устройствами, напрямую не предназначенными для этого. У нас вы можете заказать устройства для проверки работоспособности LED подсветки в разделе оборудование для диагностики.
- От партии к партии разъемы соединяющие составные части планок могут отличаться, на функциональность и работу это не влияет.
- Данный тип планок от партии к партии может поставляться в виде цельных или составных частей, для удобства транспортировки.
