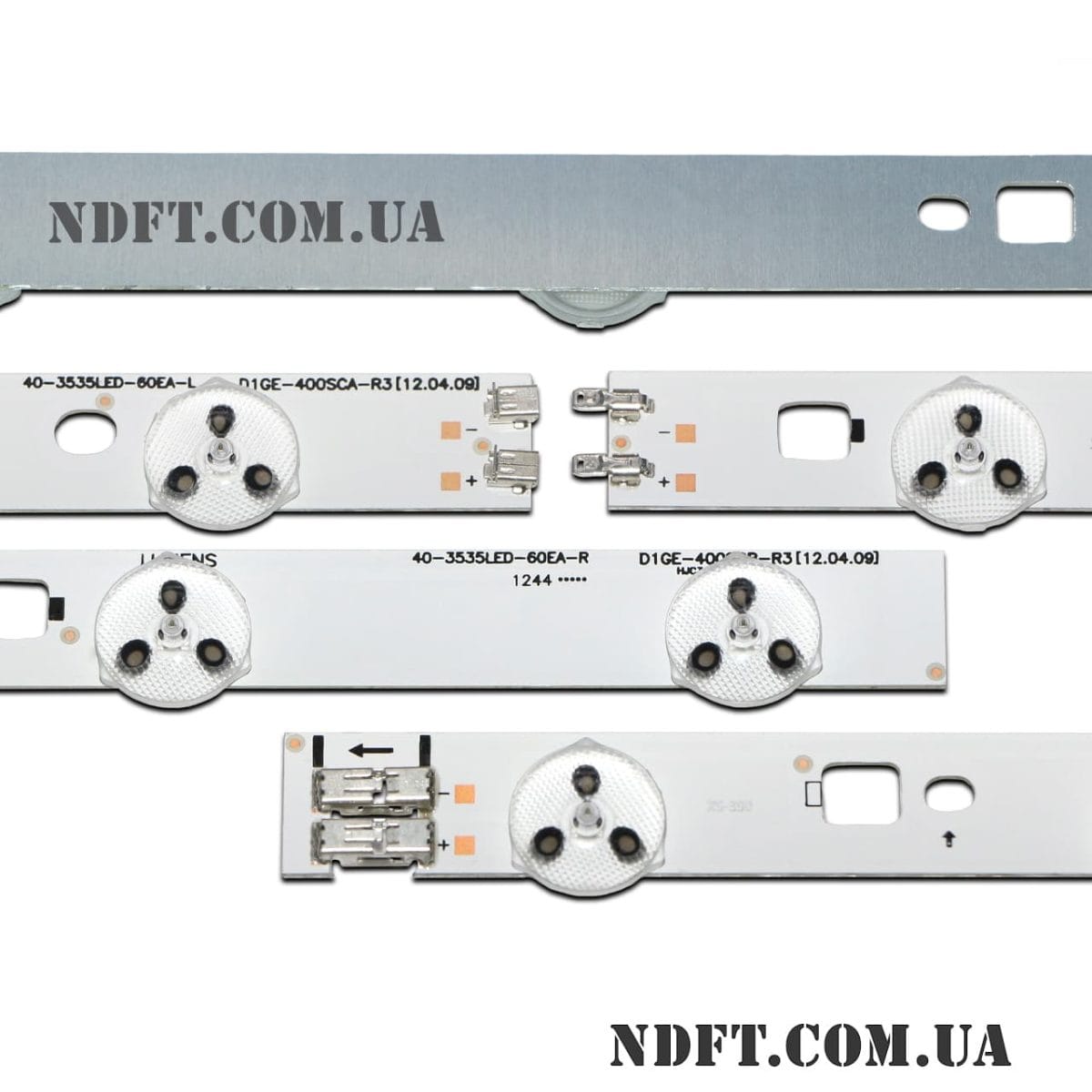

Комплект планок LED подсветки D1GE-400SCA-R3 D1GE-400SCB-R3 характеристики:
- Маркировка:
- D1GE-400SCA-R3 (40-3535LED-60EA-L)
- D1GE-400SCB-R3 (40-3535LED-60EA-R)
- Рабочее напряжение одного светодиода: 3 В
- Высота планки (подложка + линза): 7 мм
- Диагональ экрана: 40″
- Диаметр светорассеивателя: 15 мм
- Длина каждой планки:
- A (L) тип: 388 мм
- B (R) тип: 378 мм
- A B (L R) в сборе: 766 мм
- Количество контактов на разъеме: 2
- Количество светодиодов на каждой планке:
- A (L) тип: 6 шт.
- B (R) тип: 6 шт.
- A B (L R) в сборе: 12 шт.
- Материал подложки: алюминий
- Расстояние между центрами крепежных отверстий:
- A (L) тип: 8-70-54-9-117-13-15-67 мм
- B (R) тип: 39-14-78-49-24-8 мм
- Расстояние между центрами светодиодов:
- A B (L R) в сборе: 58-68-78-65-59-68-54-67-75-71-57 мм
- Расстояние между центром 1-го и последнего LED: 716 мм
- Тип светорассеивателя: выпуклый
- Ширина подложки планок: 15 мм
- Применение: ремонт задней (Direct LED) подсветки телевизоров
- Гарантия: 6 мес.
Аналоги D1GE-400SCA-R3 D1GE-400SCB-R3:
- SLED 2011SVS40 3228 LEFT06 REV 1.6
- SLED 2011SVS40 3228 RIGHT06 REV 1.6
- SAMSUNG 2012SVS40 3228 LEFT06 REV1.5
- SAMSUNG 2012SVS40 3228 RIGHT06 REV1.5
- D1GE-400SCA-R2
- D1GE-400SCB-R2
- BN96-24089A, BN96-24090A
- BN96-28682A, BN96-28683A
- BN96-21477A, BN96-21478A
- BN96-24136A, BN96-24137A
Применяются для ремонта телевизоров в следующих матрицах (панелях):
- LTJ400HF03-V, LTJ400HM08-L, LTJ400HM08-V, LTJ400HV11-L, LTJ400HV11-V, CY-DE400BGSV1L, CY-DE400BGSV1V и других.
Совместимость с моделями телевизоров Samsung диагональю 40″:
- Samsung: UE40EH5000, UE40EH5000W, UE40EH5007K, UE40EH5037K, UE40EH5040, UE40EH5050W, UE40EH5057K, UE40EH5300W, UE40EH5307K, UE40EH6030, UE40EH6037KXUA, UE40EH5000K, UE40EH5005K, UE40EH5020W, UE40EH5030W, UE40EH5040W, UE40EH5047K, UE40EH5200S, UE40EH5300K, UE40EH5300P, UE40EH5305K, UE40EH5450W, UE40EH6030K, UE40EH6030W, UE40EH6035K, UE40EH6037K и другими.
ВНИМАНИЕ:
- Рекомендуем перед совершением покупки сверить маркировку LED планок с маркировкой товара на сайте. Иногда маркировка на товаре может не совпадать с той, что указана на ваших планках, хотя и полностью совместима или телевизоры определенной модели могут содержать подсветку отличную друг от друга в зависимости от партии производства. Если сомневаетесь какая подсветка вам нужна, то позвоните для уточнения и консультации.
- Перед продажей проверяется каждая планка на работоспособность специальным тестером. Настоятельно не рекомендуется проверять светодиодные линейки устройствами, напрямую не предназначенными для этого. У нас вы можете заказать устройства для проверки работоспособности LED подсветки в разделе оборудование для диагностики.

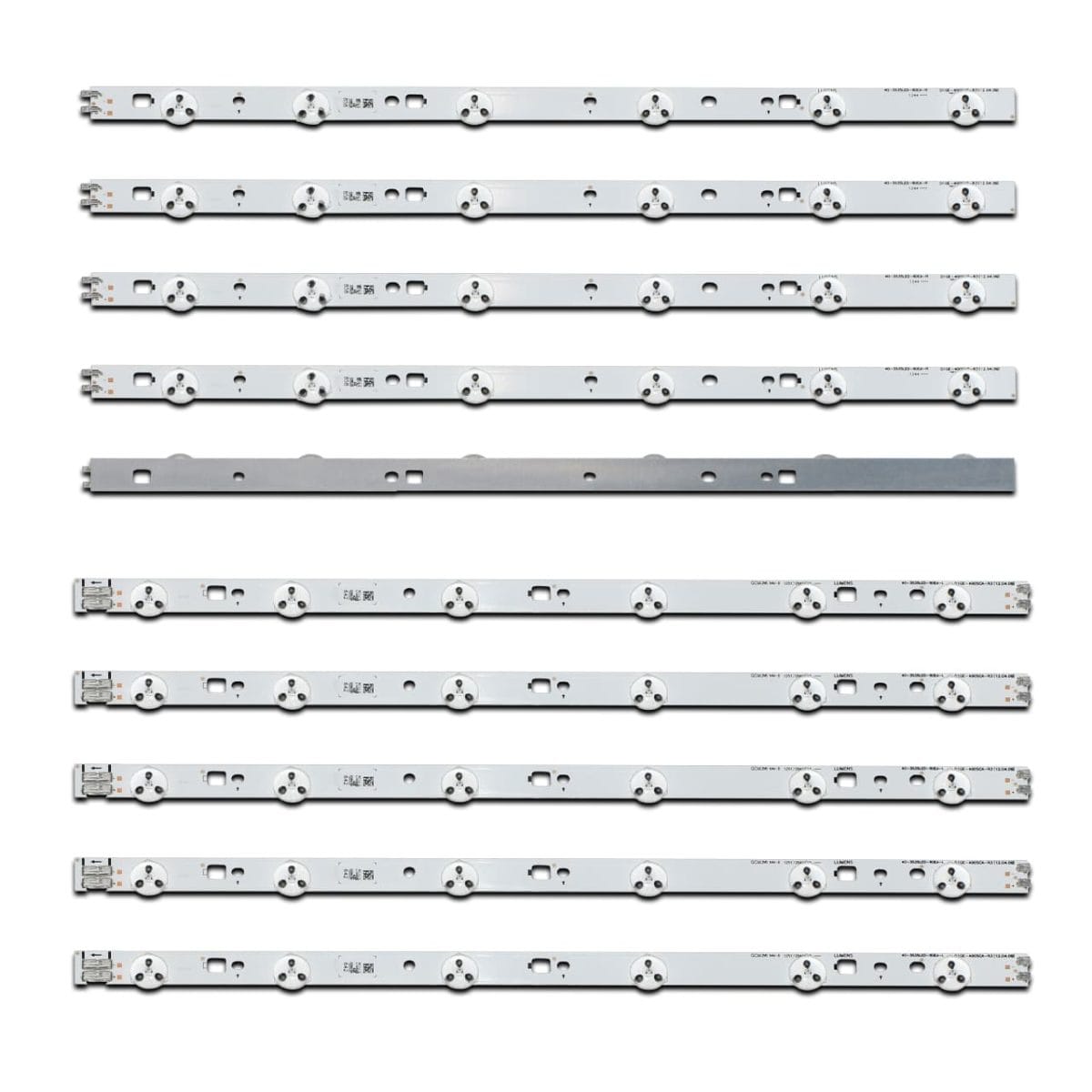

Полный комплект состоит из 10-ти планок (по 5 шт. каждого вида):
- D1GE-400SCA-R3 (40-3535LED-60EA-L) – 5 шт.
- D1GE-400SCB-R3 (40-3535LED-60EA-R) – 5 шт.
Цена указана за полный комплект из 10-ти светодиодных планок.
