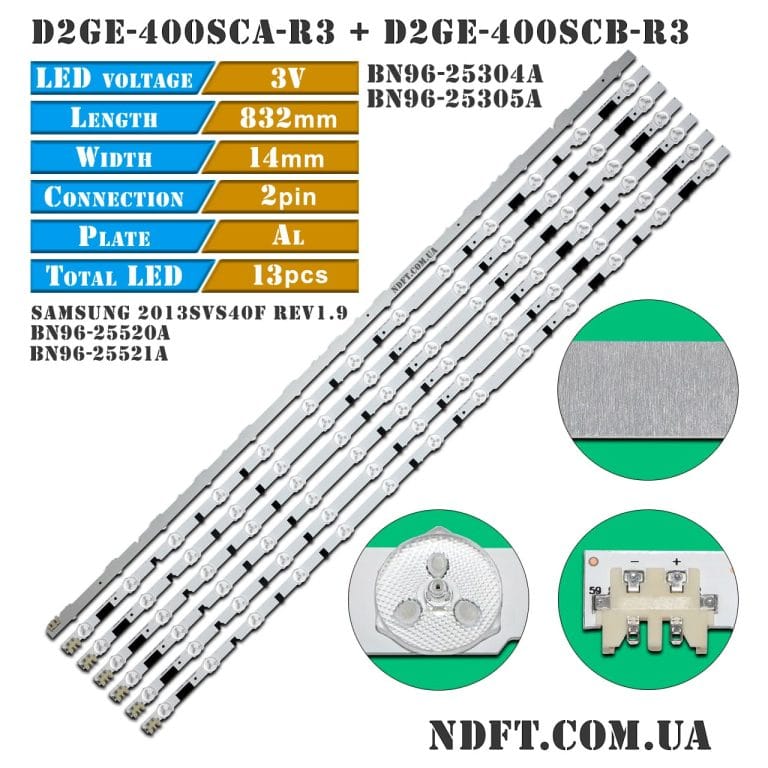

D2GE-400SCA-R3 + D2GE-400SCB-R3 (Samsung 2013SVS40F L/R, BN96-25304A, BN96-25305A, BN96-25520A, BN96-25521A) – Комплект планок LED подсветки для телевизоров 40″

Комплект планок LED подсветки D2GE-400SCA-R3 D2GE-400SCB-R3 (2013SVS40F L/R) характеристики:

• Маркировка:
  • D2GE-400SCA-R3[12.12.28]
  • D2GE-400SCB-R3[12.12.28]
• Рабочее напряжение одного светодиода: 3 В
• Высота планки (подложка + линза): 7 мм
• Диагональ экрана: 40″
• Диаметр светорассеивателя: 16 мм
• Длинна планок:
  1. A B: 832 мм
  2. A: 528 мм
  3. B: 324 мм
• Количество контактов на разъеме: 2
• Количество светодиодов на каждой планке: 13 шт.
• Материал подложки: фольгированный текстолит
• Расстояние между центрами светодиодов:
  1. A: 66-64-64-64-64-64-64 мм
  2. B: 66-64-64-64 мм
• Расстояние между первым и последним LED: 776 мм
• Тип светорассеивателя: выпуклый
• Ширина подложки планок:
  • В узкой области: 12 мм
  • В широкой области: 14 мм
• Применение: ремонт задней (Direct LED) подсветки телевизоров
• Гарантия: 6 мес.

Аналоги:

• Samsung 2013SVS40F
• BN96-25520A, BN96-25521A
• BN96-25304A, BN96-25305A
• BN41-01970A, BN96-25336A
• BN95-01110A, BN91-10300A

Применяются в следующих матрицах:

• CY-GF400CSLV1V, CY-GF400CSLV4H, CY-HF400BGLV1H, CY-HF400BGLV1V, CY-HF400BGLV2H, CY-HF400BGLV2V, CY-HF400BGSV1H, CY-HF400CSLV1V, CY-HF400CSLV2H, CY-HF-400CSLV2H, CY-HF400CSLV2V, CY-HF400CSLV3V, CY-HF400CSLV4V, CY-HF400CSLV5V, LSF400HJ01,  и других.

Совместимость с моделями телевизоров Samsung диагональю 40″:

• Samsung: HG40670, HG40690, HG40EB690QB, HG40EB690QBXCI, HG40EB690QBXXU, HG40NB670FF, HG40NB670FFXZA, HG40NB670FG, HG40NB670FGXZD, HG40NB677FF, HG40NB678FF, HG40NB690QF, UA40F5000, UA40F5020, UA40F5080, UA40F5100, UA40F5105, UA40F5300, UA40F5500, UA40F6100, UA40F6300, UA40F6400, UA40F6510, UA40F6800, UE40F5000, UE40F5005, UE40F5020, UE40F5030, UE40F5300, UE40F5370, UE40F5500, UE40F5700, UE40F6100, UE40F6105, UE40F6130, UE40F6170, UE40F6200, UE40F6270, UE40F6275, UE40F6320, UE40F6330, UE40F6340, UE40F6345, UE40F6350, UE40F6400, UE40F6410, UE40F6470, UE40F6475, UE40F6500, UE40F6505, UE40F6510, UE40F6515, UE40F6540, UE40F6640, UE40F6645, UE40F6650, UE40F6655, UE40F6670, UE40F6675, UE40F6740, UE40F6745, UE40F6750, UE40F6755, UE40F6770, UE40F6780, UE40F6800, UE40F6805, UE40F6890, UN40F5000, UN40F5200, UN40F5500, UN40F6100, UN40F6300, UN40F6350, UN40F6400, UN40F6800 и другими.

ВНИМАНИЕ:

• Рекомендуем перед совершением покупки сверить маркировку LED планок с маркировкой товара на сайте. Иногда маркировка на товаре может не совпадать с той, что указана на ваших планках, хотя и полностью совместима или телевизоры определенной модели могут содержать подсветку отличную друг от друга в зависимости от партии производства. Если сомневаетесь какая подсветка вам нужна, то позвоните для уточнения и консультации.
• Перед продажей проверяется каждая планка на работоспособность специальным тестером. Настоятельно не рекомендуется проверять светодиодные линейки устройствами, напрямую не предназначенными для этого. У нас вы можете заказать устройства для проверки работоспособности LED подсветки в разделе оборудование для диагностики.
• Данный товар встречается в виде составных планок или в виде цельных планок.

Возможна проклейка теплопроводного скотча по запросу.

Полный комплект состоит из 14-ти планок (по 7 шт. каждого вида):

• D2GE-400SCA-R3 (2013SVS40F L) – 7 шт.
• D2GE-400SCB-R3 (2013SVS40F R) – 7 шт.

Цена указана за полный комплект из 14-ти  светодиодных планок.
