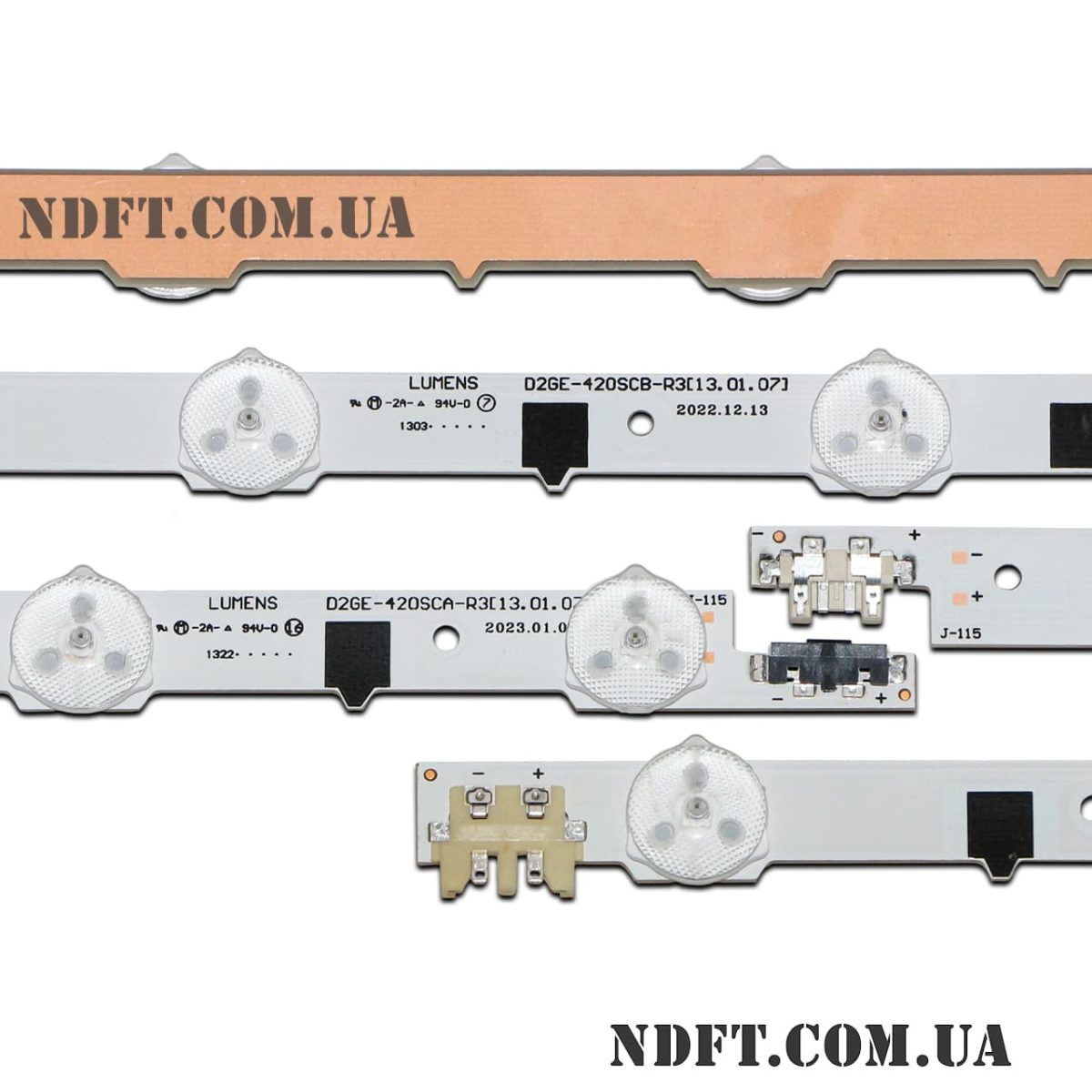

Комплект планок LED подсветки D2GE-420SCA-R3 D2GE-420SCB-R3 характеристики:
- Маркировка:
- Lumens D2GE-420SCA-R3
- Lumens D2GE-420SCB-R3
- Рабочее напряжение одного светодиода: 3 В
- Высота планки (подложка + линза): 7 мм
- Диагональ экрана: 42″
- Диаметр светорассеивателя: 16 мм
- Длина каждой планки:
- A (L) тип: 550 мм
- B (R) тип: 346 мм
- A B (L R) в сборе: 880 мм
- Количество контактов на разъеме: 2
- Количество светодиодов на каждой планке:
- A (L) тип: 9 шт.
- B (R) тип: 5 шт.
- A B (L R) в сборе: 14 шт.
- Материал подложки: фольгированный текстолит
- Расстояние между центрами крепежных отверстий:
- A (L) тип: 428 мм
- B (R) тип: 262 мм
- Расстояние между центрами светодиодов:
- A (L) тип: 63-62-61-61-61-61-61-61 мм
- B (R) тип: 65-65-66-71 мм
- A B (L R) в сборе: 64-62-61-61-61-61-61-61-63-65-65-66-71 мм
- Расстояние между центром 1-го и последнего LED: 823 мм
- Тип светорассеивателя: выпуклый
- Ширина подложки планок:
- В узкой области: 12 мм
- В широкой области: 14 мм
- Применение: ремонт задней (Direct LED) подсветки телевизоров
- Гарантия: 6 мес.
Аналоги D2GE-420SCA-R3 D2GE-420SCB-R3:
- BN96-25306A, BN96-25307A
- 2013SVS42F_L_9_REV1.9, 2013SVS42F-L-9-REV1.9
- 2013SVS42F_R_5_REV1.9, 2013SVS42F-R-5-REV1.9
Применяются для ремонта телевизоров в следующих матрицах (панелях):
- CY-HF420BGAV1V, CY-HF420BGAV1H, CY-HF420BGA-B1, CY-HF420BGAV2H, CY-HF420BGAV3H, CY-HF420BGAV4H, CY-HF420BGAV5H, CY-HF420BGAV6H, HF420BGAB1, T420HVF050, UA42F5000 и других.
Совместимость с моделями телевизоров Samsung диагональю 42″:
- Samsung: UE42F5500AK, UE42F5000, UE42F5000AK, UE42F5005, UE42F5005AK, UE42F5020, UE42F5020AK, UE42F5070SS, UE42F5300AK, UE42F5370, UE42F6400 UE42F5070, UE42F5570, UE42F5305, UE42F5700, UE42F5505, UE42F5505A, UE42F5560, UE42F5000AW, UE42F5300AW, UE42F5300AY, UE42F5305AK, UE42F5370AK, UE42F5370SS, UE42F5500AY, UE42F5505AK, UE42F5560AK, UE42F5570SS, UE42F5700AW, UE42F6100AK, UE42F6400AK, UE42F6500AK и другими.
ВНИМАНИЕ:
- Рекомендуем перед совершением покупки сверить маркировку LED планок с маркировкой товара на сайте. Иногда маркировка на товаре может не совпадать с той, что указана на ваших планках, хотя и полностью совместима или телевизоры определенной модели могут содержать подсветку отличную друг от друга в зависимости от партии производства. Если сомневаетесь какая подсветка вам нужна, то позвоните для уточнения и консультации.
- Перед продажей проверяется каждая планка на работоспособность специальным тестером. Настоятельно не рекомендуется проверять светодиодные линейки устройствами, напрямую не предназначенными для этого. У нас вы можете заказать устройства для проверки работоспособности LED подсветки в разделе оборудование для диагностики.
Возможна проклейка теплопроводного скотча по запросу.

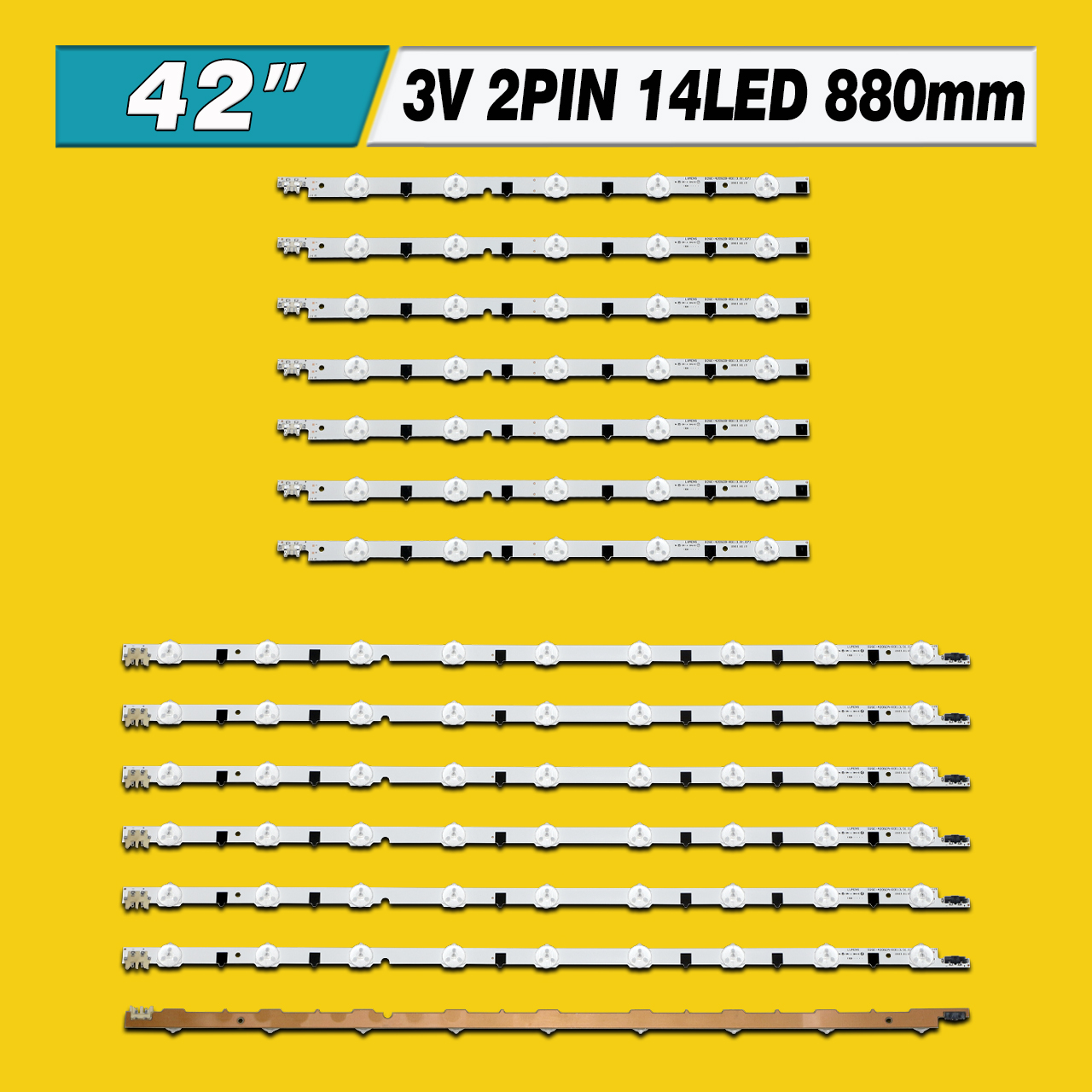

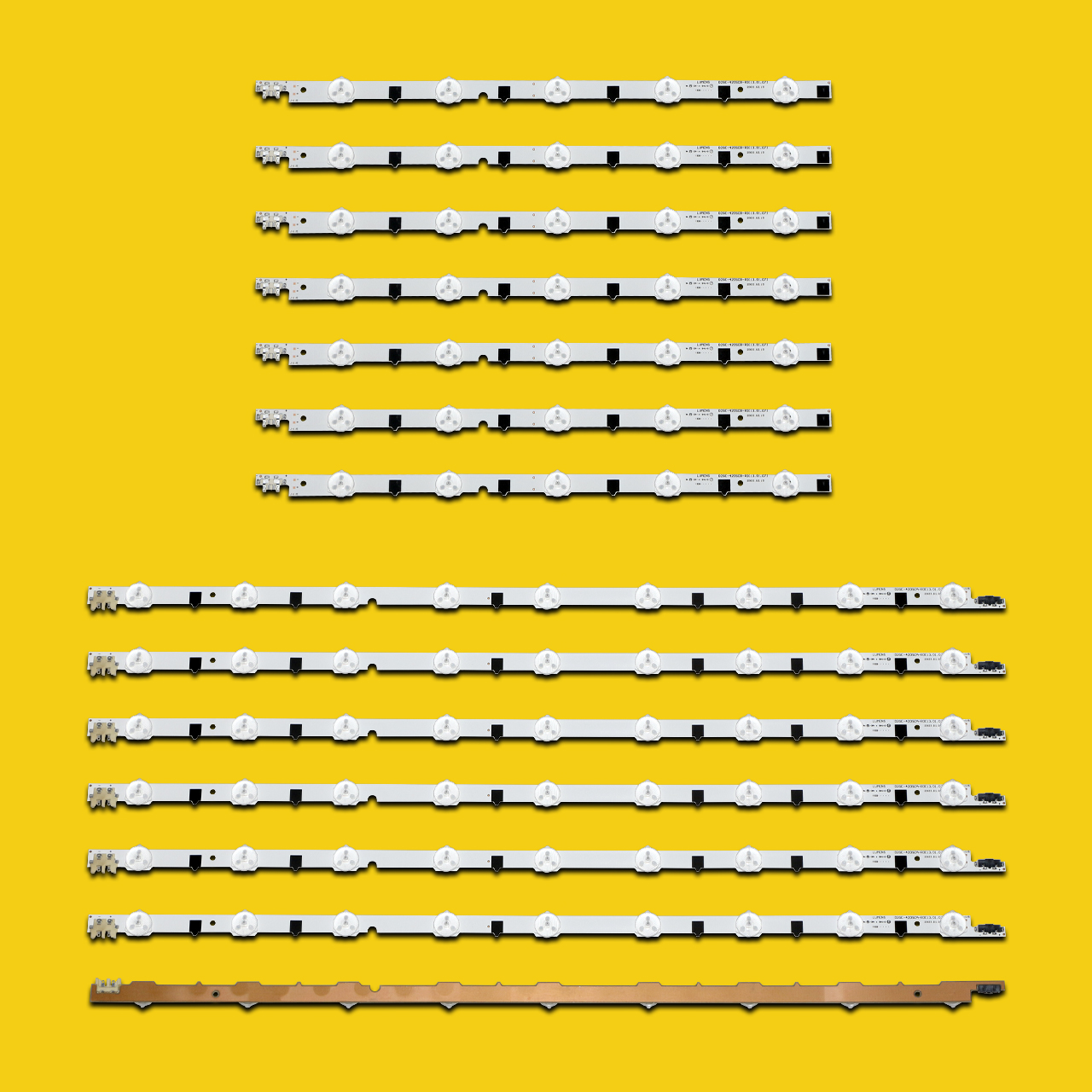

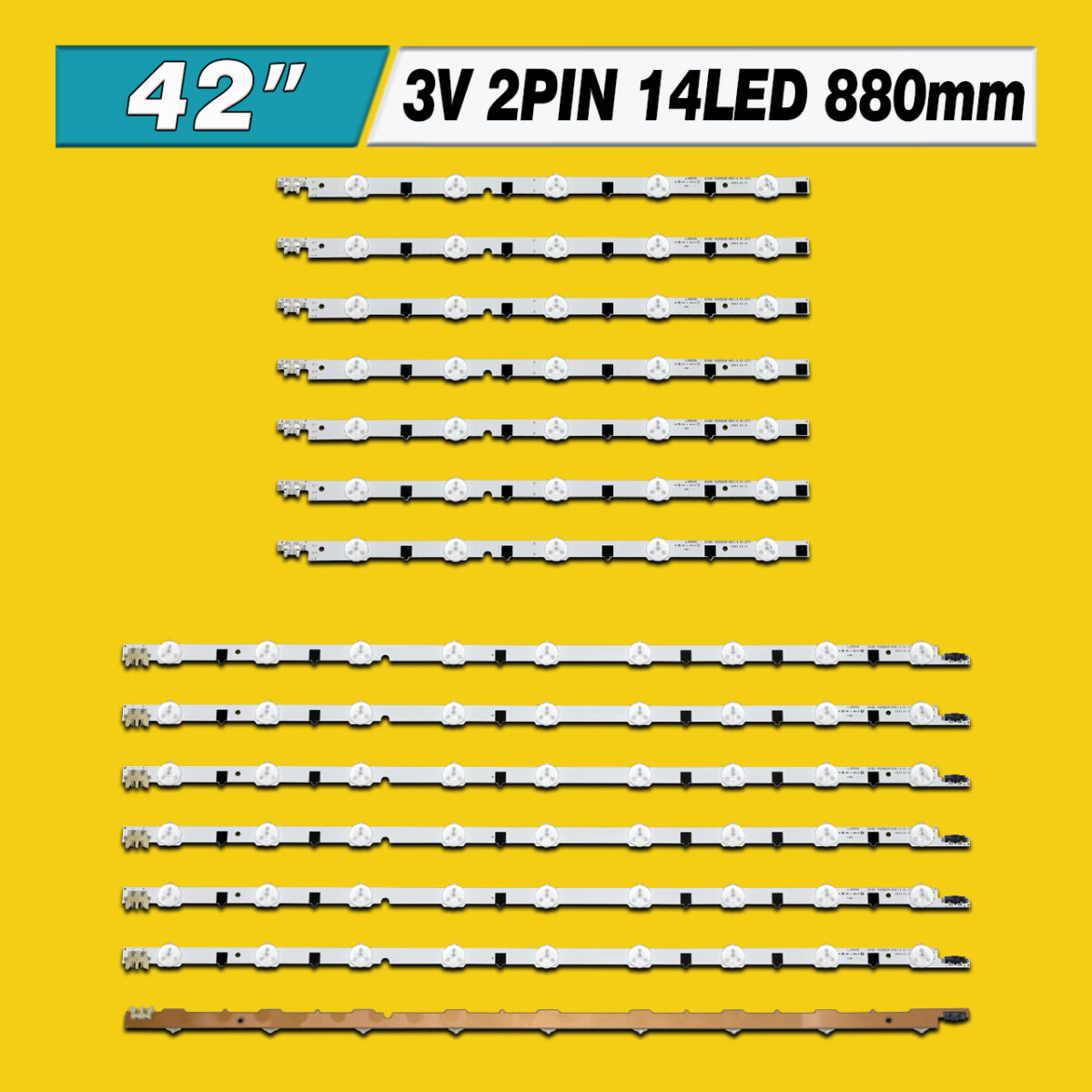

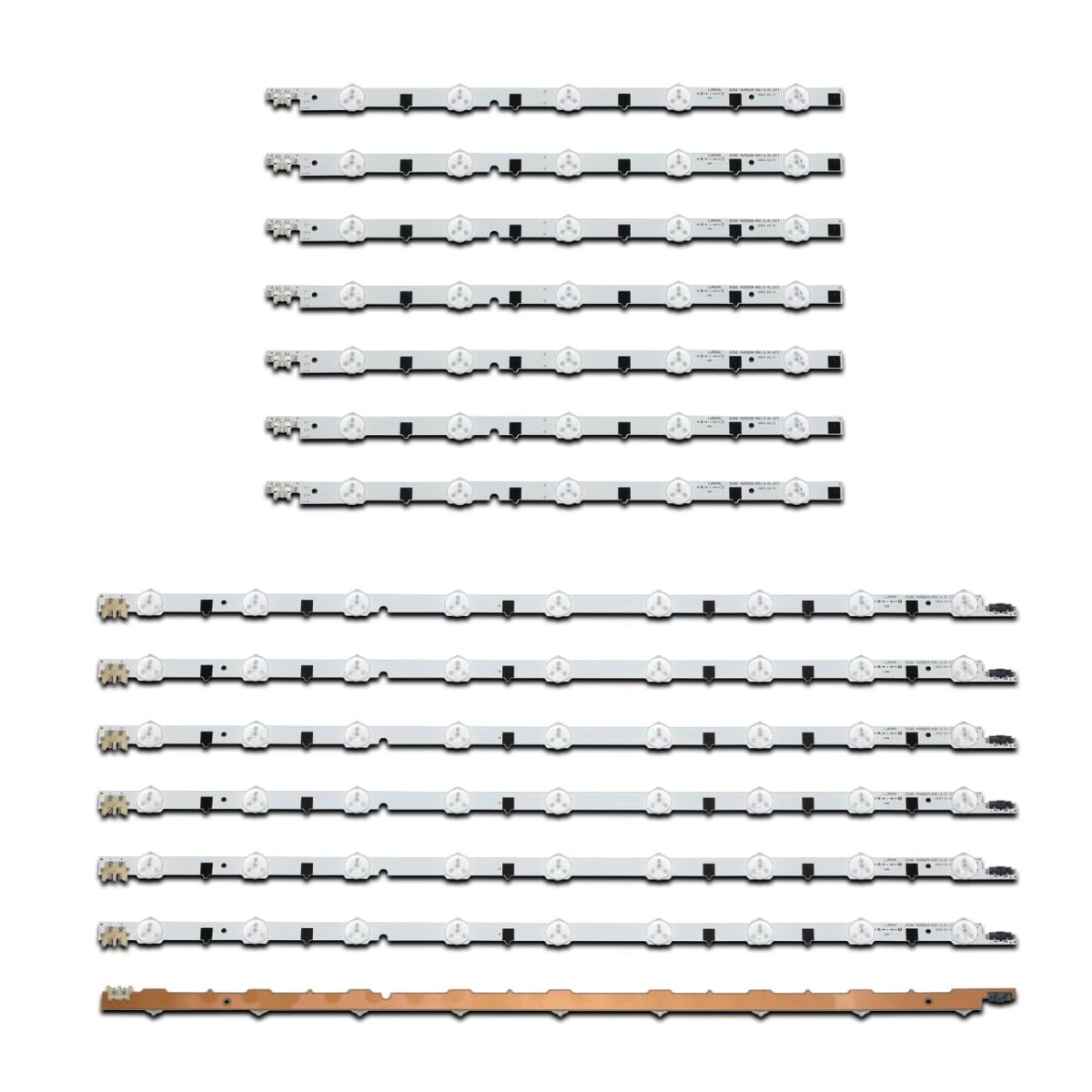

Полный комплект состоит из 14-ти планок (по 7 шт. каждого вида):
- LUMENS D2GE-420SCA-R3/L (BN96-25306A, 2013SVS42F-L-9-REV1.9) – 7 шт.
- LUMENS D2GE-420SCB-R3/R (BN96-25307A, 2013SVS42F-R-5-REV1.9) – 7 шт.
Цена указана за полный комплект из 14-ти светодиодных планок.
