D2GE-500SCA-R3 + D2GE-500SCB-R3 (2013SVS50F) — Комплект планок LED подсветки для телевизоров Samsung 50″

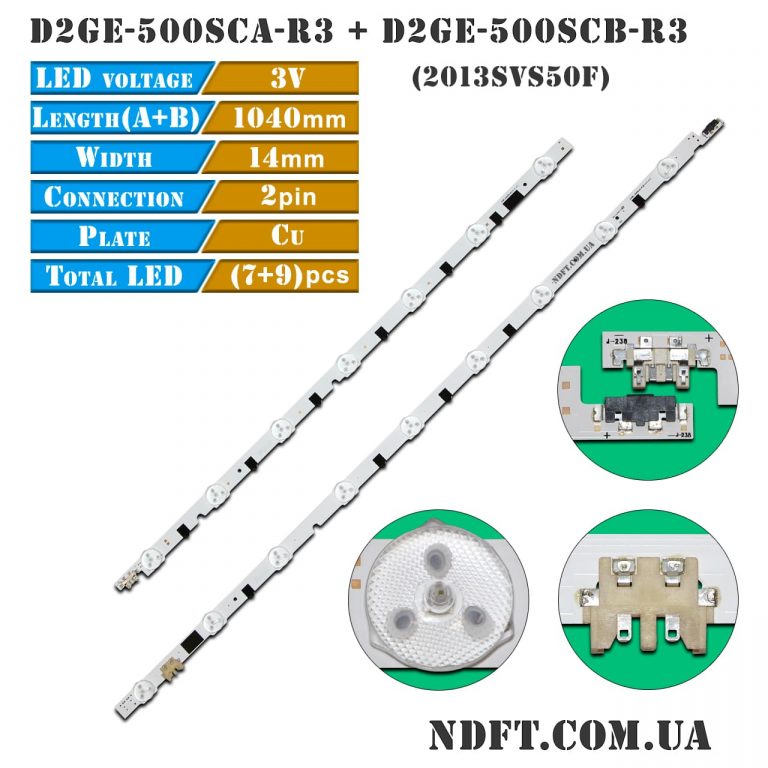

Комплект планок LED подсветки D2GE-500SCA-R3 + D2GE-500SCB-R3 (2013SVS50F) характеристики:

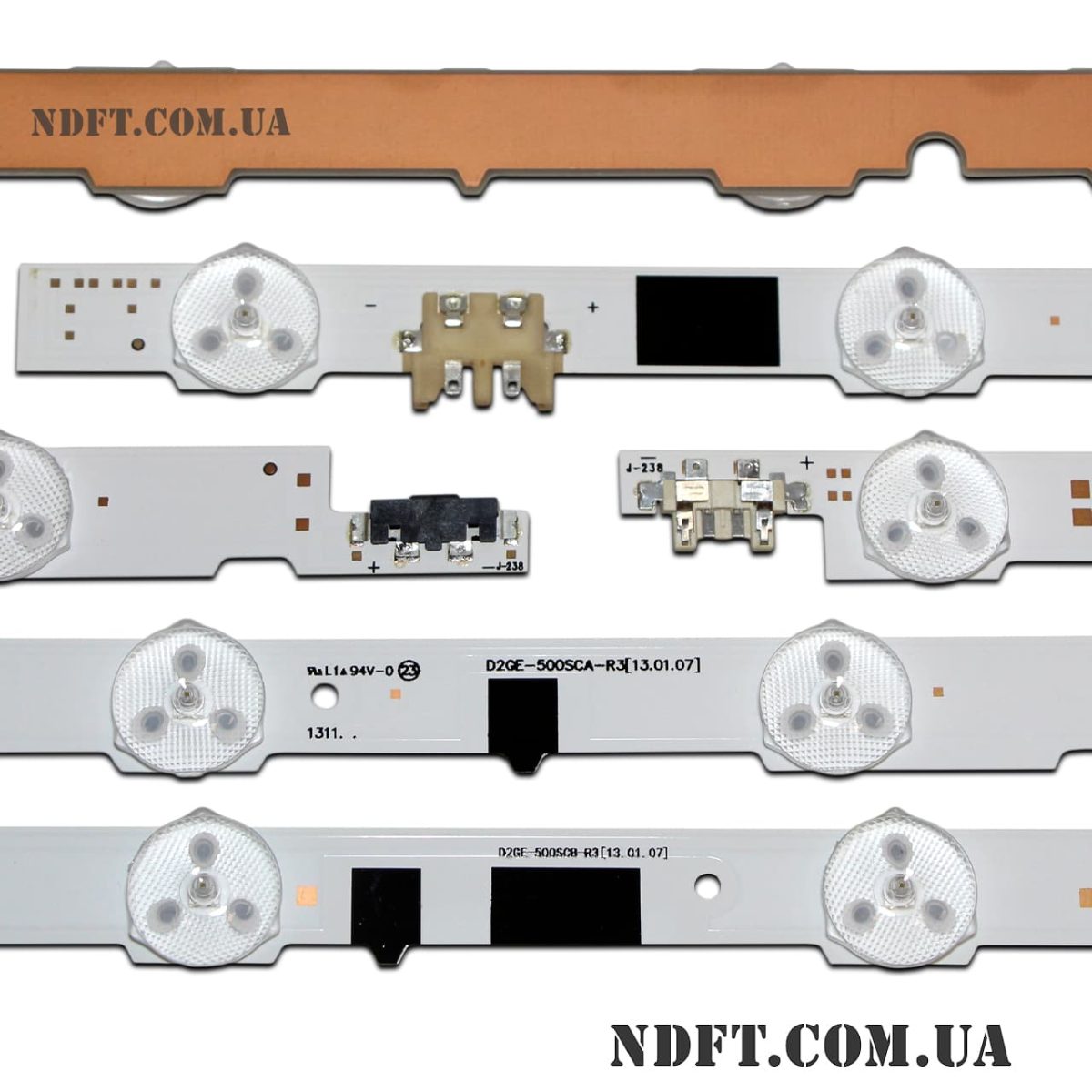

• Маркировка:
  • LUMENS D2GE-500SCA-R3[13.01.07] (2013SVS50F)
  • LUMENS D2GE-500SCB-R3[13.01.07] (2013SVS50F)
• Рабочее напряжение одного светодиода: 3 В
• Высота планки (подложка + линза): 7 мм
• Диагональ экрана: 50″
• Диаметр светорассеивателя: 16 мм
• Длина планок:
  • A тип: 607 мм
  • B тип: 455 мм
  • A+B в сборе: 1040 мм
• Количество контактов на разъеме: 2
• Количество светодиодов на каждой планке:
  • A тип: 9 шт.
  • B тип: 7 шт.
  • A+B в сборе: 16 шт.
• Материал подложки: фольгированный текстолит
• Расстояние между центрами крепежных отверстий:
  • A тип: 341 мм
  • B тип: 299 мм
• Расстояние между центрами светодиодов:
  • A тип: 70-66-66-66-66-66-66-66 мм
  • B тип: 66-66-66-66-66-70 мм
• Тип светорассеивателя: выпуклый
• Ширина подложки планок:
  • В узкой области: 12 мм
  • В широкой области: 14 мм
• Применение: ремонт задней (Direct LED) подсветки телевизоров

Аналоги D2GE-500SCA-R3 + D2GE-500SCB-R3:

• 2013SVS50F, 2013SVS50F-L-9, 2013SVS50F-R-7
• BN41-02028A, BN96-26930A
• BN96-25310A, BN96-25311A
• BN96-27900A, BN96-27901A

Применяются для ремонта телевизоров в следующих матрицах (панелях):

• CY-HF500CSMV1H, CY-HF500BGMV1H, CY-HF500BGMV2H
• GF500CSAB1, GF500CSAB2
• HF500BGAB1, HF500BGAB2, HF500BGAB3
• T500HVN05.0, T500HVF02.0, T500HVF02.4 T500HVF02.5 и других.

Совместимость с моделями телевизоров Samsung диагональю 50″:

• Samsung: UN50F6400AF, UE50F6650AB, UE50F5000AK, UE50F6400, UE50F6200, UE50F550AK, UE50F6500, UE50F5300, UE50F5500, UE50F6100, UE50F6320, UE50F5030,  UE50F6350, UE50F6330 и другими.

ВНИМАНИЕ:

• Рекомендуем перед совершением покупки сверить маркировку LED планок с маркировкой товара на сайте. Иногда маркировка на товаре может не совпадать с той, что указана на ваших планках, хотя и полностью совместима или телевизоры определенной модели могут содержать подсветку отличную друг от друга в зависимости от партии производства. Если сомневаетесь какая подсветка вам нужна, то позвоните для уточнения и консультации.
• Перед продажей проверяется каждая планка на работоспособность специальным тестером. Настоятельно не рекомендуется проверять светодиодные линейки устройствами, напрямую не предназначенными для этого. У нас вы можете заказать устройства для проверки работоспособности LED подсветки в разделе оборудование для диагностики.

Возможна проклейка теплопроводного скотча по запросу.

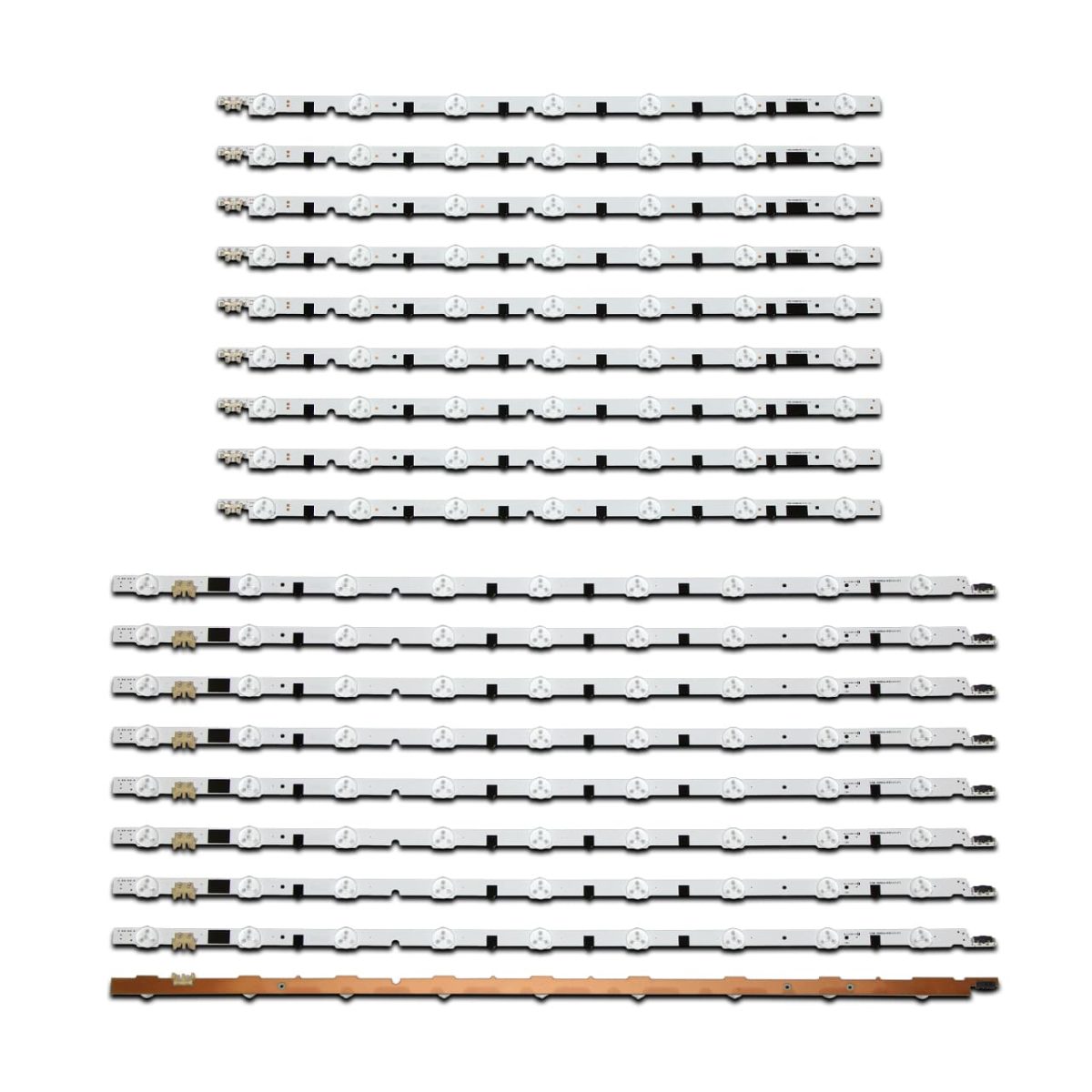

Полный комплект состоит из 18-ти планок (по 9 шт. каждого вида):

• LUMENS D2GE-500SCA-R3[13.01.07] (2013SVS50F)
• LUMENS D2GE-500SCB-R3[13.01.07] (2013SVS50F)

Цена указана за полный комплект из 18-ти светодиодных планок.
