Товары / LED подсветка LCD / Комплекты задней LED подсветки для LCD / D3GE-400SMA-R2 + D3GE-400SMB-R2 13-12-13LED (2013SVS40, BN96-28766A, BN96-28767A, LM41-00001V, LM41-00001W) – Комплект планок LED подсветки для телевизоров Samsung 40″

D3GE-400SMA-R2 + D3GE-400SMB-R2 13-12-13LED (2013SVS40, BN96-28766A, BN96-28767A, LM41-00001V, LM41-00001W) – Комплект планок LED подсветки для телевизоров Samsung 40″

Артикул: 1460081

840.00 грн.

840.00 грн.

В наличии

У данного товара разъем расположен  на торцах планок, существуют похожие планки, у которых разъем расположен в центральной части планок

Также существует похожий комплект, у которого все планки состоят из 13 светодиодов.


Комплект планок LED подсветки D3GE-400SMA-R2, D3GE-400SMB-R2 характеристики:

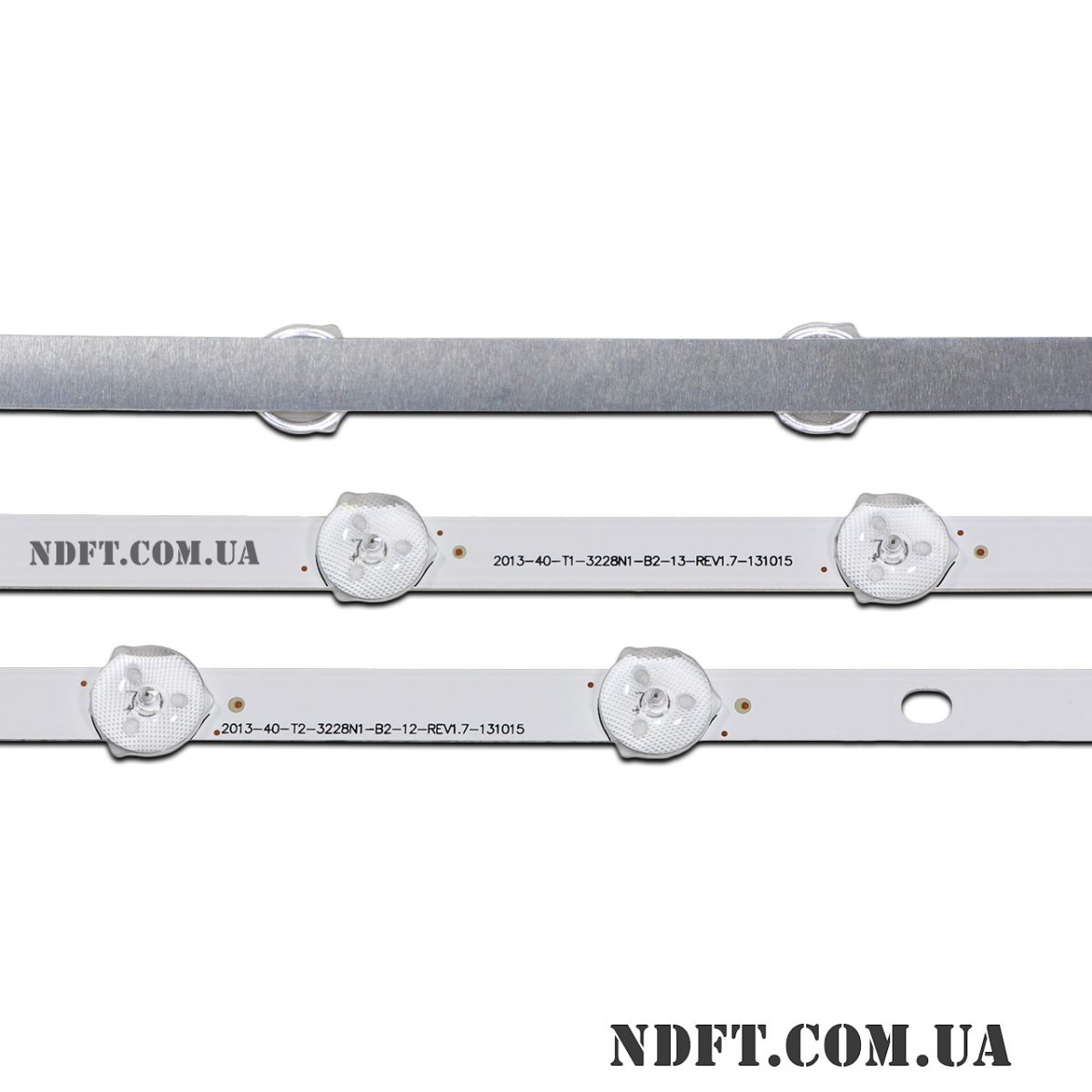

  • Маркировка:
    • 2013SVS40_T1_3228N1_B2_13_REV1.7_131015 LM41_00001V
    • 2013SVS40_T2_3228N1_B2_12_REV1.7_131015 LM41-00001W
  • Рабочее напряжение одного светодиода: 3 В
  • Общее напряжение планки:
    • A (T1) тип: 39 В (13S1P)
    • B (T2) тип: 36 В (12S1P)
  • Количество светодиодов на планке:
    • A (T1) тип: 13 шт.
    • B (T2) тип: 12 шт.
  • Высота планки (подложка + линза): 7 мм
  • Диагональ экрана: 40″
  • Диаметр светорассеивателя: 16 мм
  • Длина каждой планки:  760 мм
  • Количество контактов на разъеме: 2
  • Материал подложки: алюминий
  • Расстояние между центрами крепежных отверстий:
    • A (T1) тип: 30-225-256-50 мм
    • B (T2) тип: 77-203-188-90 мм
  • Расстояние между центрами светодиодов:
    • A (T1) тип: 46-63-67-73-67-56-56-67-73-67-63-46 мм
    • B (T2) тип: 65-68-75-70-60-50-60-70-75-68-65 мм
  • Расстояние между центром 1-го и последнего LED: 725 мм
  • Тип светорассеивателя: выпуклый
  • Ширина подложки планок: 11 мм
  • Применение: ремонт задней (Direct LED) подсветки телевизоров
  • Гарантия: 6 мес.

Аналоги 2013SVS40_T1/T2_3228N1_B2_13/12_REV1.7:

  • BN96-28766A, BN96-28767A
  • D3GE-400SMA-R2, D3GE-400SMB-R2
  • 2013_40_T1_3228N1_B2_13_REV1.7_131015, 2013_40_T2_3228N1_B2_12_REV1.7_131015
  • 2013SVS40-T1-3228N1-B2-13-REV1.7-131015, 2013SVS40-T2-3228N1-B2-12-REV1.7-131015

Применяются в следующих матрицах:

  • CY-DF400BGLV1V, CY-DH040BGNV1H, CY-DF400BGLV6H, CY-DH040BGNV3H, CY-DF400BGLV1H, CY-DF400BGLV3H, CY-DF400BGLV6H, CY-DF400BCSLV4H, CY-DF400BCSLV5H, CY-HH040BGNV1V, CY-DF400BCSLV8H, CY-DH040BGNR1V и других.

Совместимость с моделями телевизоров SAMSUNG диагональю 40″:

  • Samsung: UN40H5100AFXZX, UN40H5100AGXPE, UN40H5100AGXZD, UN40H5100AGXPR, UN40H5100AGXUG, UN40H5100AGXZB, UN40H5100AGXZD, UE40H5003AKXRU, UE40H5003AKXUZ, UE40FH5007KXUA, UE40EH5300WXZF, E40H5003AWXXN, UE40H5003AWXZF, UN40JH5005HXPA, UE40H5203AWXXN, UE40H5303AWXZG, UE40H5304AKXXE, UE40H5373ASXTK, A40EH5006MXXY, UA40EH5020RXZN, LH40EDCPLBC/XM, LH40EDCPLBC/XS, UA40FH5000KXKE, UA40FH5000KXWT, HG40NA577LFXZX, HG40NA578LFXZC, HG40NA590LFXZC, HG40NC450HGXZD, HG40ND450BGXZD, LH40EDCPLBC/CI, LH40MDCPLGC/ZW, LH40MDCPLGC/XD, LH40EDCPLBC/EN и другими.

ВНИМАНИЕ:

  • Рекомендуем перед совершением покупки сверить маркировку LED планок с маркировкой товара на сайте. Иногда маркировка на товаре может не совпадать с той, что указана на ваших планках, хотя и полностью совместима или телевизоры определенной модели могут содержать подсветку отличную друг от друга в зависимости от партии производства. Если сомневаетесь какая подсветка вам нужна, то позвоните для уточнения и консультации.
  • Перед продажей проверяется каждая планка на работоспособность специальным тестером. Настоятельно не рекомендуется проверять светодиодные линейки устройствами, напрямую не предназначенными для этого. У нас вы можете заказать устройства для проверки работоспособности LED подсветки в разделе оборудование для диагностики.
  • Данный тип планок от партии к партии может поставляться в виде цельных или составных частей, для удобства транспортировки.

Возможна проклейка теплопроводного скотча по запросу.

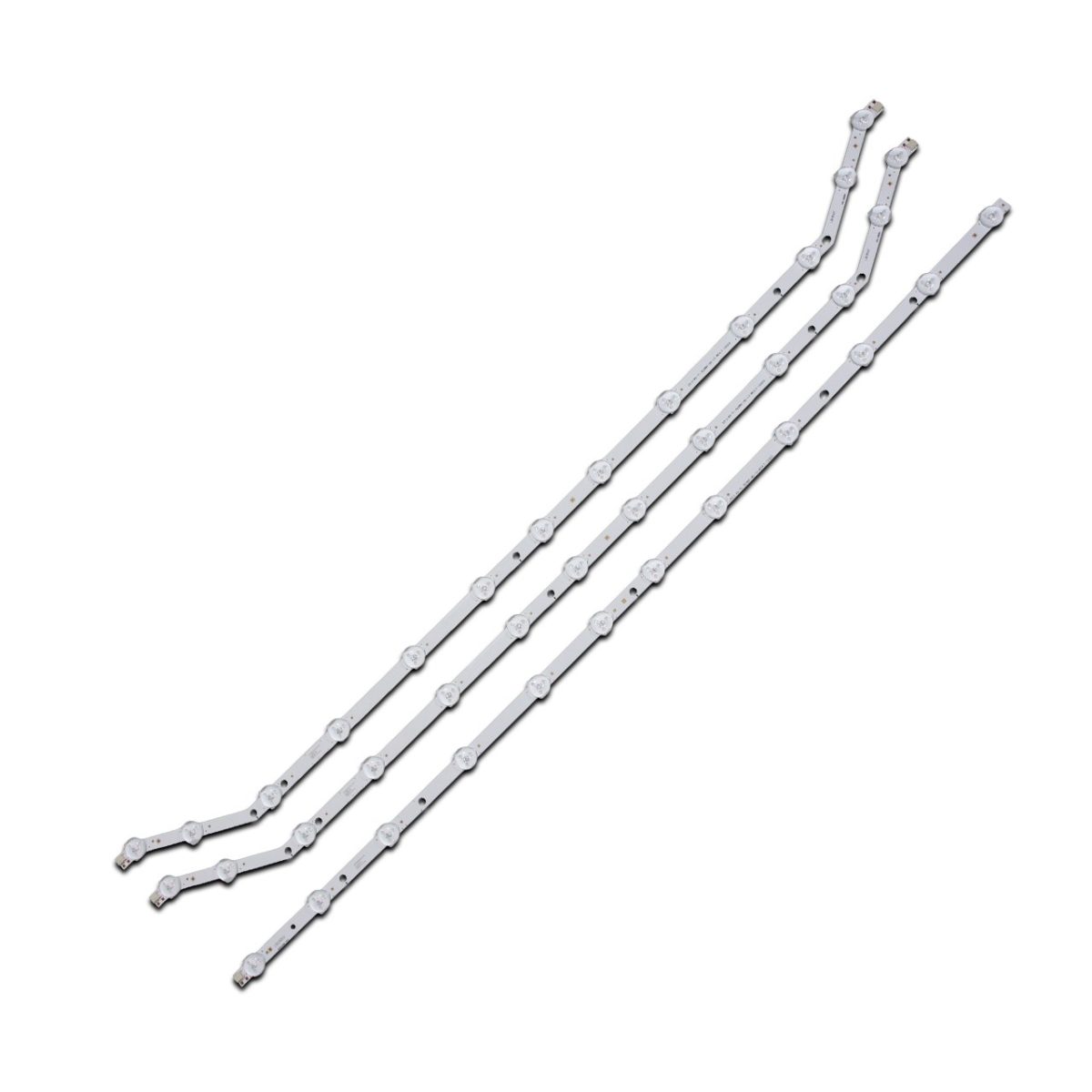

Полный комплект состоит из 3-х планок:

  • 2013SVS40-T1-3228N1-B2-13-REV1.7-131015 (D3GE-400SMA-R2) – 2 шт.
  • 2013SVS40-T2-3228N1-B2-12-REV1.7-131015 (D3GE-400SMB-R2) – 1 шт.

Цена указана за полный комплект из 3-х планок.
