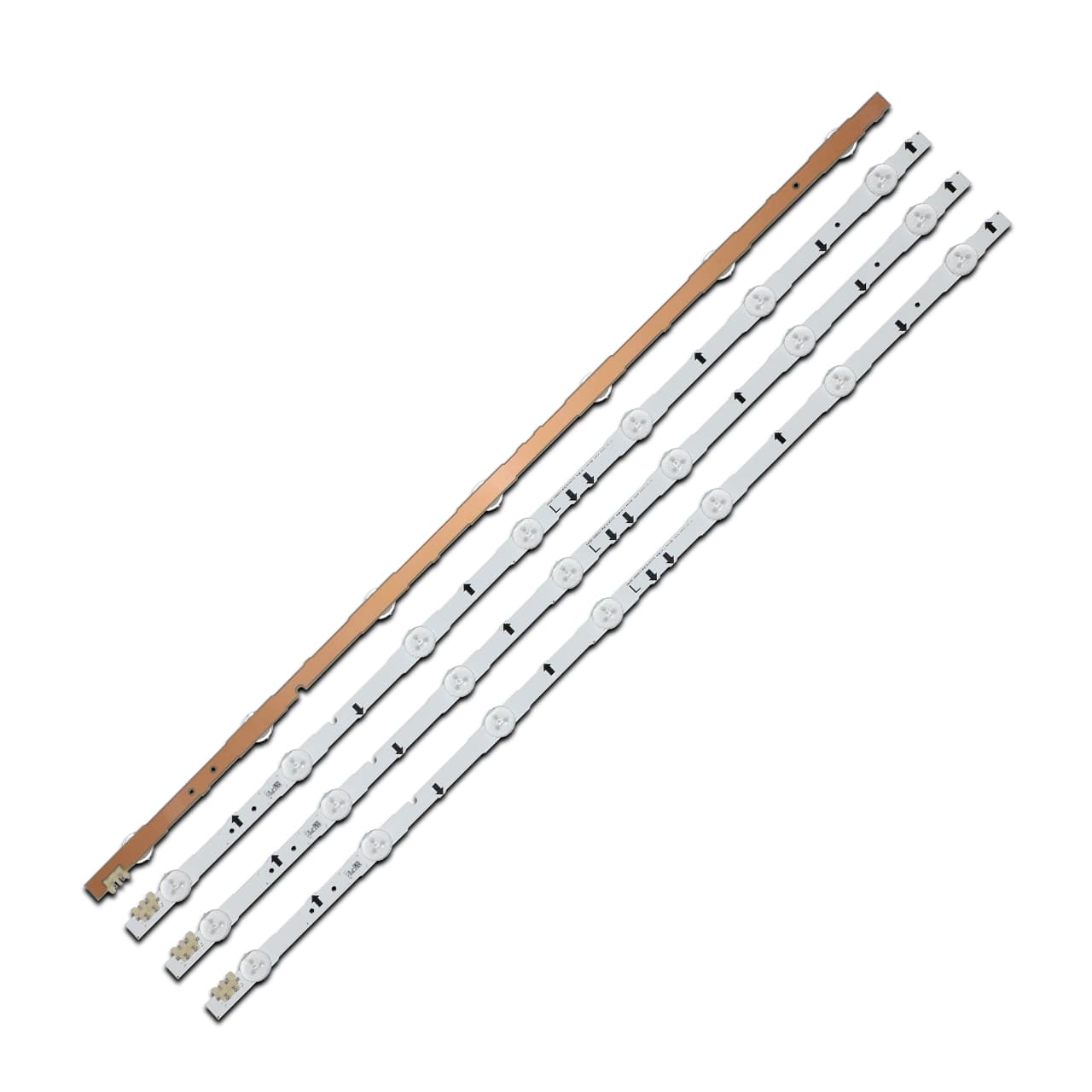

Комплект планок LED подсветки D4GE-320DC1-R2 (↑↑) (BN96-30443A) характеристики:
- Маркировка:
- D4GE-320DC1-R2 (↑↑)
- BN96-30443A
- Рабочее напряжение одного светодиода: 3 В
- Высота планки (подложка + линза): 7 мм
- Диагональ экрана: 32″
- Диаметр светорассеивателя: 19 мм
- Длина каждой планки: 648 мм
- Количество контактов на разъеме: 2
- Количество светодиодов на каждой планке: 7 шт.
- Материал подложки: фольгированный текстолит
- Расстояние между центрами крепежных отверстий: 18-477 мм
- Расстояние между центрами светодиодов: 98-101-89-89-101-98 мм
- Расстояние между центром 1-го и последнего LED: 575 мм
- Тип светорассеивателя: выпуклый
- Ширина подложки планок:
- В узкой области: 12 мм
- В широкой области: 14 мм
- Применение: ремонт задней (Direct LED) подсветки телевизоров
- Гарантия: 6 мес.
Аналоги D4GE-320DC1-R2 (↑↑) (BN96-30443A):
- D4GE-320DC1-R1
- D4GE-320DC1-R3
- Samsung_2014SVS32FHD_3228_07_REV1.1_131108
- SAMSUNG-2014SVS32FHD-3228-07-REV1.1
- BN96-30442A, BN96-30444A
- 2014SVS32FHD
- LM41-00041K, LM41-00099M, LM41-00099L
Применяются для ремонта телевизоров в следующих матрицах (панелях):
- CY-GJ032BGEV1V, CY-GJ032BGAB3V, GH032BGA-B2, CY-HH032AGSV1V, CY-HH032AGLV2H, CY-GH032BGLV4H, CY-GH032BGLV4V, CY-GH032CSLV1V, CY-GH032BGLV1V, CY-GH032CSLV4V, T320HVN05.4, T320HVF05.5, T320HVF05.1, CY-GJ032BGEV1H, CY-GH032BGLV1H, CY-GH032BGSV1H, CY-GH032BGLV2H, T315HW07 V.8, CY-GH032CSLV6H, CY-GH032BGSV1V, CY-GJ032BGEV8V, CY-GH032BGLV3H, CY-GH032BGSV2H, CY-GH032BGSV3H, CY-GH032BGSV4H, CY-GH032BGSV5H, CY-GH032BGSV6H, CY-GH032BGSV7H, CY-GH032BGSV8H, CY-GH320BGLV1H, CY-GJ032BGEV2H, CY-GJ032BGEV2V, CY-GJ032BGEV3H, CY-GJ032BGEV3V, CY-GJ032BGEV4H, CY-GJ032BGEV4V, CY-GJ032BGEV5V, CY-GJ032BGEV6V, CY-GJ032BGEV7V, CY-GJ032BGEV9V, T320HVF05.0 и других.
Совместимость с моделями телевизоров Samsung диагональю 32″:
- Samsung: UE32J5550AUXUA, UE32H5500AKXUA, UE32J5500AK, UE32J5500, LH32DSDSLGA/ZA, LH32DMDSLGA/ZA, HG32NC690DFXZA, UN32J6300AFXZA, UE32H4510AW, UE32H4000AK, UE32J5550AU, UE32J6270SU, UE32J5600AK, UE32H5000AK, UE32H5020AK, UE32H5070, UE32H5070AS, UE32J5100AK, UE32J5120AK, UE32H5500AK, UE32H5570SS, UE32H6230AK, UE32H6410AU, UE32J4100AW, UE32J5530, UE32H4270AU, UE32H5300AK, UE32H5300AW, UE32H5500AW, UE32H6200AK, UE32H6400AK, UE32J5100AW, UE32H5000AW, UE32H5000AS, UE32H5030AK, UE32H5030AW, UE32H5030AS, UE32H5500AS, UE32H6200AW, UE32H6200AS, UE32H6350AK, UE32H6350AW, UE32H6350AS, UE32H6400AW, UE32H6400AS, UE32H6410AK, UE32H6410AW, UE32H6410AS, UE32H6500SB, UE32H6510SB, UE32H6510SS, UE32H6640SS, UE32H6670SB, UE32H6740SB, UE32H6800SB, UE32J5000AK, UE32J5200AK, UE32J5200AW, UE32J5373AS, UE32J5530AU, UE32J6200AK, UE32J6300AK и другими.
ВНИМАНИЕ:
- Рекомендуем перед совершением покупки сверить маркировку LED планок с маркировкой товара на сайте. Иногда маркировка на товаре может не совпадать с той, что указана на ваших планках, хотя и полностью совместима или телевизоры определенной модели могут содержать подсветку отличную друг от друга в зависимости от партии производства. Если сомневаетесь какая подсветка вам нужна, то позвоните для уточнения и консультации.
- Перед продажей проверяется каждая планка на работоспособность специальным тестером. Настоятельно не рекомендуется проверять светодиодные линейки устройствами, напрямую не предназначенными для этого. У нас вы можете заказать устройства для проверки работоспособности LED подсветки в разделе оборудование для диагностики.
- Существуют похожие планки, но с другим расстоянием между диодами и отверстиями под монтажные выступы, а также отличаются количеством стрелок в центре планок (↑↑) или (↑).
Возможна проклейка теплопроводного скотча по запросу.
Полный комплект состоит из 4-х планок:
- D4GE-320DC1-R2 (↑↑) (2014SVS32FHD, BN96-30443A) – 4 шт.
Цена указана за полный комплект из 4-х светодиодных планок.
