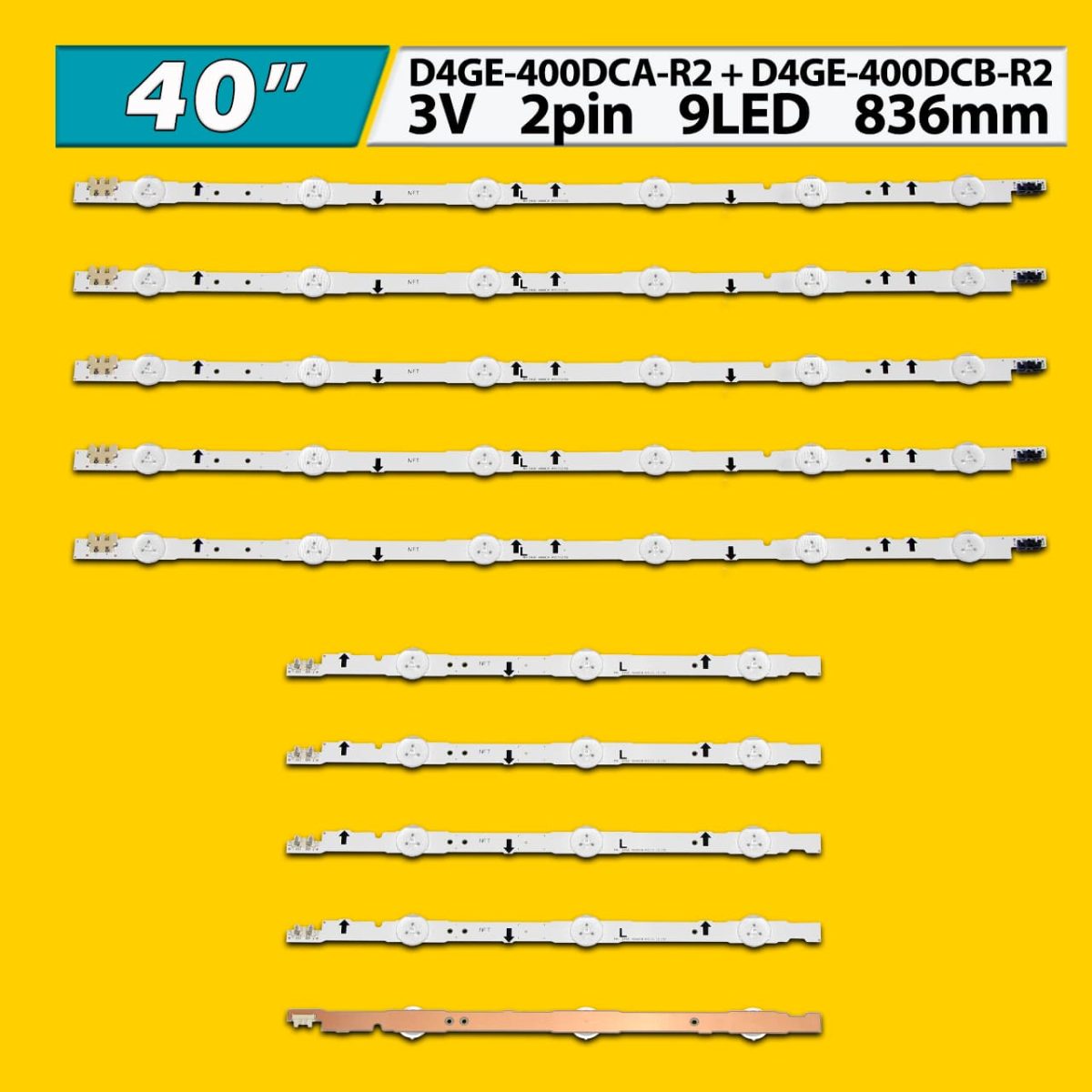

Полный комплект состоит из 10-ти планок (по 5 шт. каждого вида):
- D4GE-400DCA-R2 (Samsung_2014SVS40_3228_L06_REV1.1) – 5 шт.
- D4GE-400DCB-R2 (Samsung_2014SVS40_3228_R03_REV1.1) – 5 шт.
Цена указана за полный комплект из 10-ти светодиодных планок.
Возможна проклейка теплопроводного скотча по запросу.

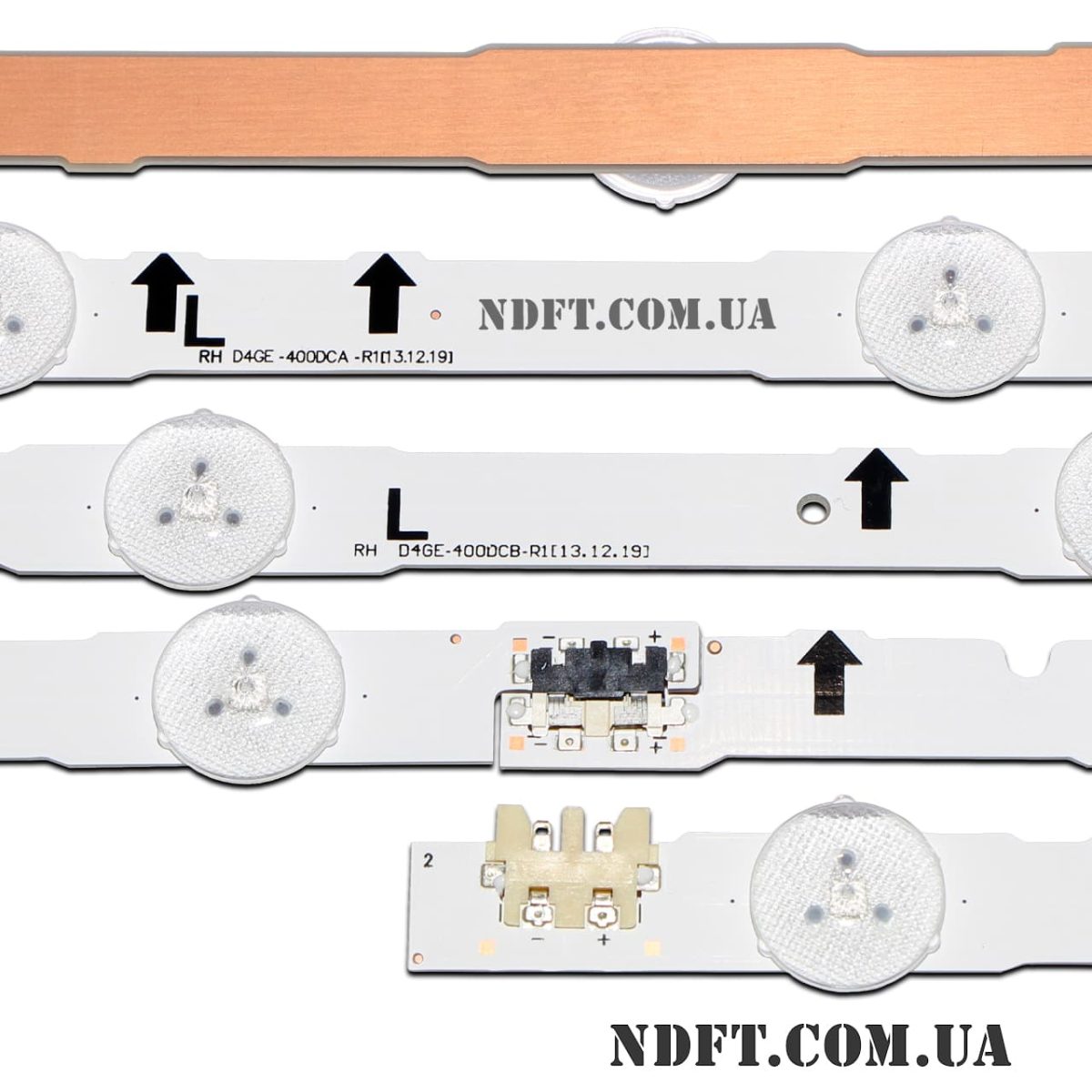

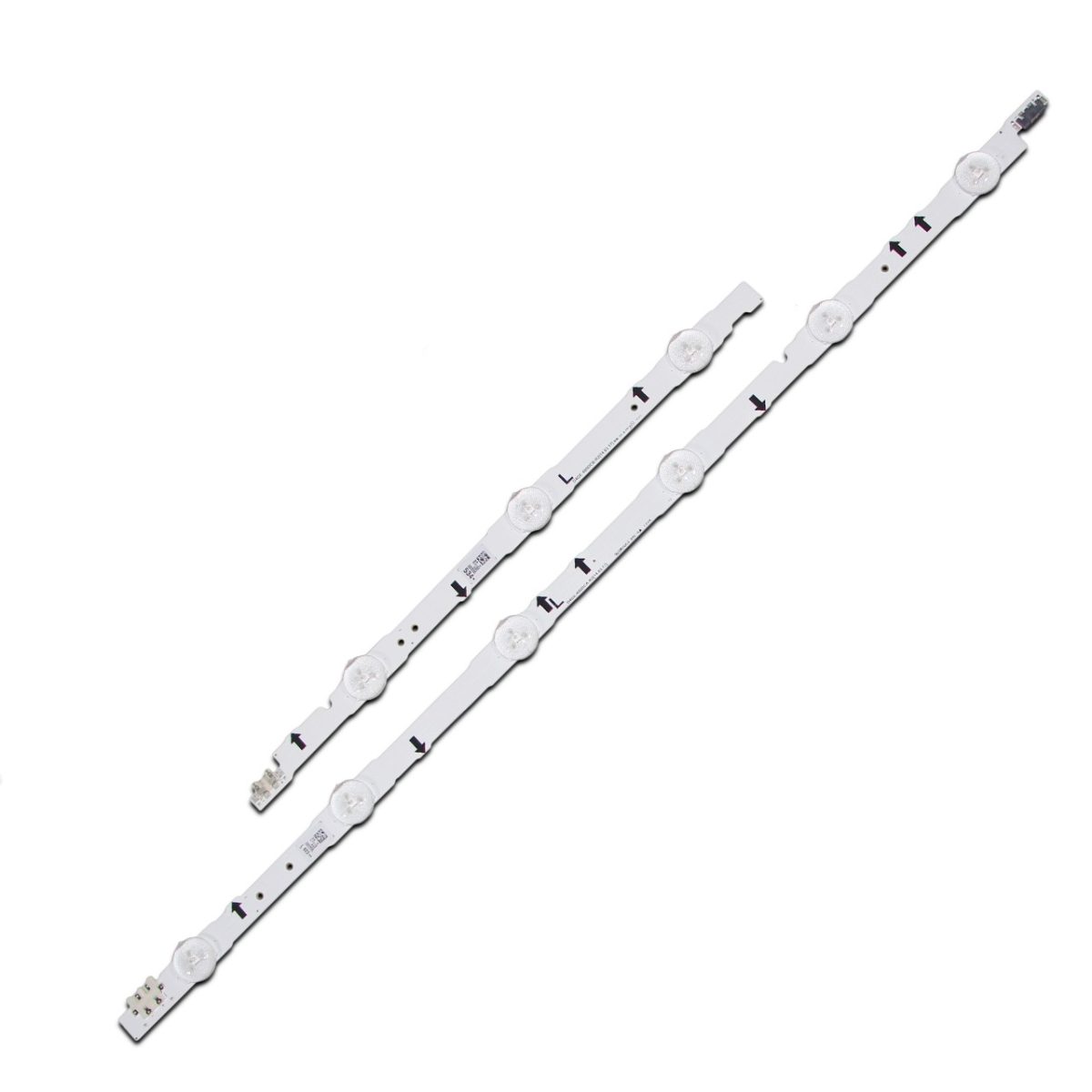

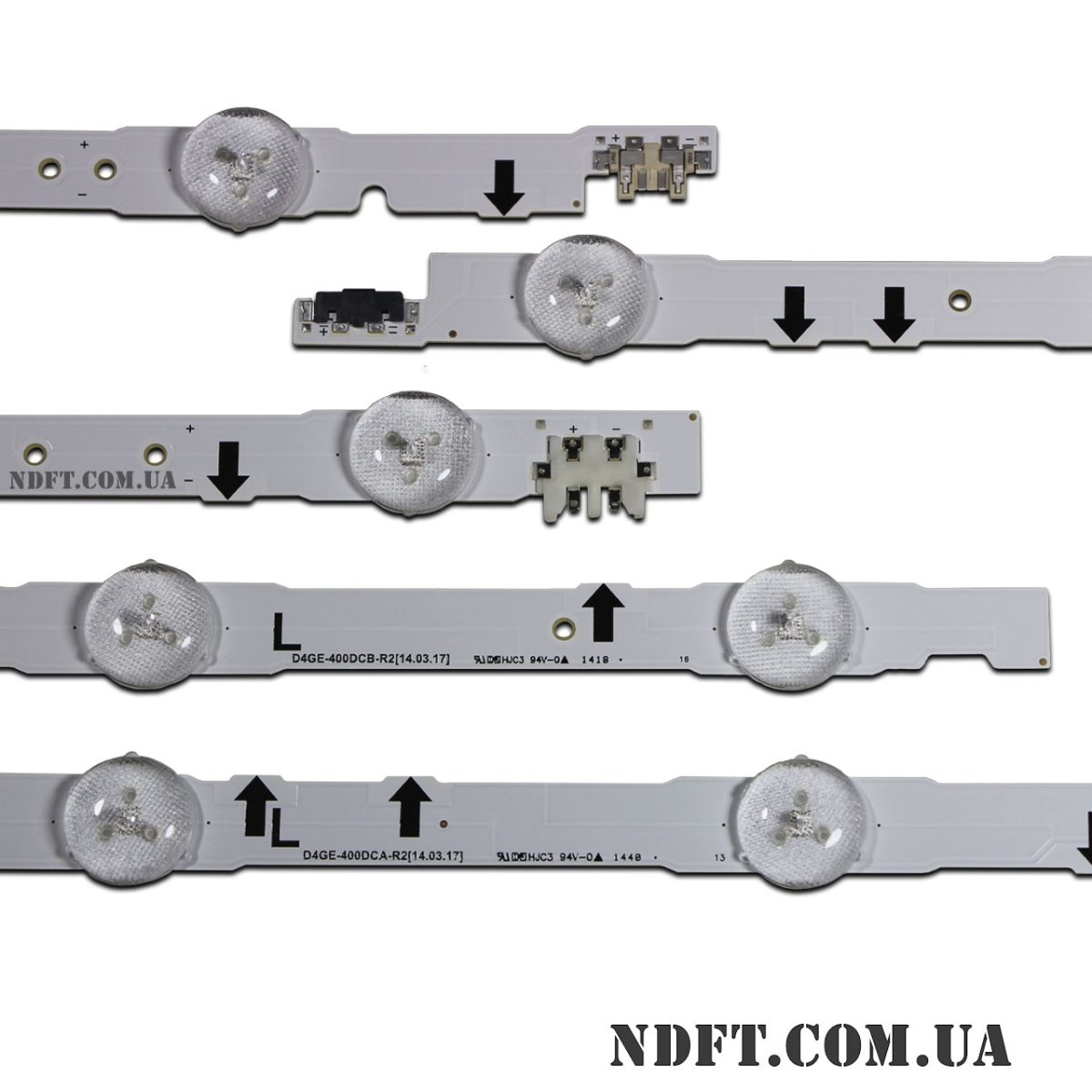

Комплект планок LED подсветки D4GE-400DCA-R2 D4GE-400DCB-R2 характеристики:
- Маркировка:
- D4GE-400DCA-R2
- D4GE-400DCB-R2
- Рабочее напряжение одного светодиода: 3 В
- Общее напряжение планки: 27 В (9S1P)
- Количество светодиодов на каждой планке:
- A (L) тип: 6 шт.
- B (R) тип: 3 шт.
- A B (L R) в сборе: 9 шт.
- Высота планки (подложка + линза): 7 мм
- Диагональ экрана: 40″
- Диаметр светорассеивателя: 19 мм
- Длина каждой планки:
- A (L) тип: 555 мм
- B (R) тип: 303 мм
- A B L+R в сборе: 836 мм
- Количество контактов на разъеме: 2
- Материал подложки: фольгированный текстолит
- Расстояние между центрами крепежных отверстий:
- A B (L R) в сборе:
- Расстояние между центрами светодиодов:
- A B (L R) в сборе: 95-97-98-89-89-98-97-95
- Расстояние между центром 1-го и последнего LED: 757 мм
- Тип светорассеивателя: выпуклый
- Ширина подложки планок:
- В узкой области: 12 мм
- В широкой области: 14 мм
- Применение: ремонт задней (Direct LED) подсветки телевизоров
- Гарантия: 6 мес.
Аналоги D4GE-400DCA-R2 D4GE-400DCB-R2
- SAMSUNG 2014SVS40 3228
- SAMSUNG_2014SVS40_3228_L06_REV1.1_131112, SAMSUNG_2014SVS40_3228_R03_REV1.1_131112
- SAMSUNG_2014SVS40_3228_L06_REV1.3_140203, SAMSUNG_2014SVS40_3228_R03_REV1.3_140203
- SAMSUNG_2014SVS40_3228_L06_REV1.6_150401, SAMSUNG_2014SVS40_3228_R03_REV1.6_150401
- SAMSUNG-2014SVS40-3228-L06-REV1.1, SAMSUNG-2014SVS40-3228-R03-REV1.1
- SAMSUNG-2014SVS40-3228-L06-REV1.3, SAMSUNG-2014SVS40-3228-R03-REV1.3
- SAMSUNG-2014SVS40-3228-L06-REV1.6, SAMSUNG-2014SVS40-3228-R03-REV1.6
- LM41-00090D, LM41-00090E
- LM41-00099K, LM41-00099H
- LM41-00041P, LM41-00041N
- D4GE-400DCA-R1, D4GE-400DCB-R1
- BN96-30449A, BN96-30450A
- BN96-38889A, BN96-38890A
- BN41-02172A BN96-30417A (LED Interface)
Применяются для ремонта телевизоров в следующих матрицах (панелях):
- CY-GH040CSLV5V, CY-GH040BGLV1H, CY-GH040BGSV1H, CY-GH040BGSV2H, CY-GH040CSLV1H, CY-GH040CSLV1V, CY-GH040CSLV2H, CY-GH040BGLV4V, CY-GJ040BGSV4V, CY-GH040CSLV5H, CY-GH040BGLVBV, CY-GH040HGLV2H, CY-GH040HGLV3H, CY-GH040CSLV2V, CY-GH040BGSV1V, CY-GJ040BGSV5V, CY-GH400BGLV1H, CY-GH040BGLV3H, CY-GH040BGLV2H, CY-GH040BGLV4H, CY-GH040BGSV3H, CY-GH040BGSV4H, CY-GH040CSLV3H, CY-GH040CSLV4H, CY-GJ040BGLV1H, CY-GJ040BGLV2H, CY-GJ040BGLV3H, CY-GJ040BGLV4H, CY-GJ040BGLV5H, CY-GJ040BGEV6H, CY-GJ040BGLV6H, CY-GJ040BGLV7H, CY-GJ040BGLV8H, CY-GJ040BGLV9H, CY-GH040CSLV6H, CY-GH040CSLV7H и других.
Совместимость с моделями телевизоров Samsung диагональю 40″:
- Samsung: UE40J5100AW, UE40J5590AU, UE40H5000, UE40J6390AU, UE40H5300, UE40J6410AU, UE40H5500, UE40J5100AU, UE40H5510AK, UE40H6000, UE40H700, UE40J5550AU, UE40H5000AK, UE40H5000AS, UE40H5000AW, UE40H5005AK, UE40H5020AK, UE40H5030AK, UE40H5030AS, UE40H5030AW, UE40H5035AK, UE40H5040AK, UE40H5040AW, UE40H5070AS, UE40H5080AS, UE40H5090AS, UE40H5270AU, UE40H5500AK, UE40H5500AW, UE40H5500AY, UE40H5505AK, UE40H5510SS, UE40H5515AK, UE40H5570AS, UE40H5570SS, UE40H6200AK, UE40H6200AS, UE40H6200AW, UE40H6200AY, UE40H6230AK, UE40H6240AK, UE40H6240AW, UE40H6240AY, UE40H6260SU, UE40H6270AS, UE40H6270SS, UE40H6275SU, UE40H6290AS, UE40H6290SS, UE40H6350AK, UE40H6350AS, UE40H6350AW, UE40H6400AK, UE40H6400AS, UE40H6400AY, UE40H6410AK, UE40H6410AS, UE40H6410AU, UE40H6410AW, UE40H6410SD, UE40H6410SS, UE40H6410SU, UE40H6415SU, UE40H6470AS, UE40H6470SS, UE40H6475SU, UE40H6500AK, UE40H6500AL, UE40H6500AS, UE40H6500AT, UE40H6500AW, UE40H6500SB, UE40H6500SL, UE40H6500ST, UE40H6500SZ, UE40H6505ST, UE40H6510SB, UE40H6510SS, UE40H6580SV, UE40H6590SV, UE40H6600SV, UE40H6620SV, UE40H6640SL, UE40H6640SS, UE40H6640ST, UE40H6640SZ, UE40H6650AL, UE40H6650AT, UE40H6650SL, UE40H6650ST, UE40H6655ST, UE40H6670SB, UE40H6670SL, UE40H6670ST, UE40H6670SZ, UE40H6675ST, UE40H6690SV, UE40H6700SL, UE40H6700ST, UE40H6705ST, UE40H6740SB, UE40H6740SV, UE40H6750SV, UE40H6770SV, UE40H7000ST, UE40J5000AK, UE40J5000AU, UE40J5100AK, UE40J5105AK, UE40J5120AU, UE40J5150AS, UE40J5170AS, UE40J5200AK, UE40J5200AW, UE40J5373AS, UE40J5500AK, UE40J5520AU, UE40J5530AU, UE40J5550AK, UE40J5600AK, UE40J6200AK, UE40J6200AU, UE40J6230AU, UE40J6240AK, UE40J6240AU, UE40J6240AW, UE40J6300AU, UE40J6330AU, UE40J6510AK и другими.
ВНИМАНИЕ:
- Рекомендуем перед совершением покупки сверить маркировку LED планок с маркировкой товара на сайте. Иногда маркировка на товаре может не совпадать с той, что указана на ваших планках, хотя и полностью совместима или телевизоры определенной модели могут содержать подсветку отличную друг от друга в зависимости от партии производства. Если сомневаетесь какая подсветка вам нужна, то позвоните для уточнения и консультации.
- Перед продажей проверяется каждая планка на работоспособность специальным тестером. Настоятельно не рекомендуется проверять светодиодные линейки устройствами, напрямую не предназначенными для этого. У нас вы можете заказать устройства для проверки работоспособности LED подсветки в разделе оборудование для диагностики.
