LED подсветка TV Samsung 55″ DCGE-550DCA-R5 + DCGE-550DCB-R5 (15LED 1135mm 3V, Samsung_2014SVS55_CURVED_3228_L08/R07_REV1.3) – цена указана за комплект из 16-ти светодиодных планок.

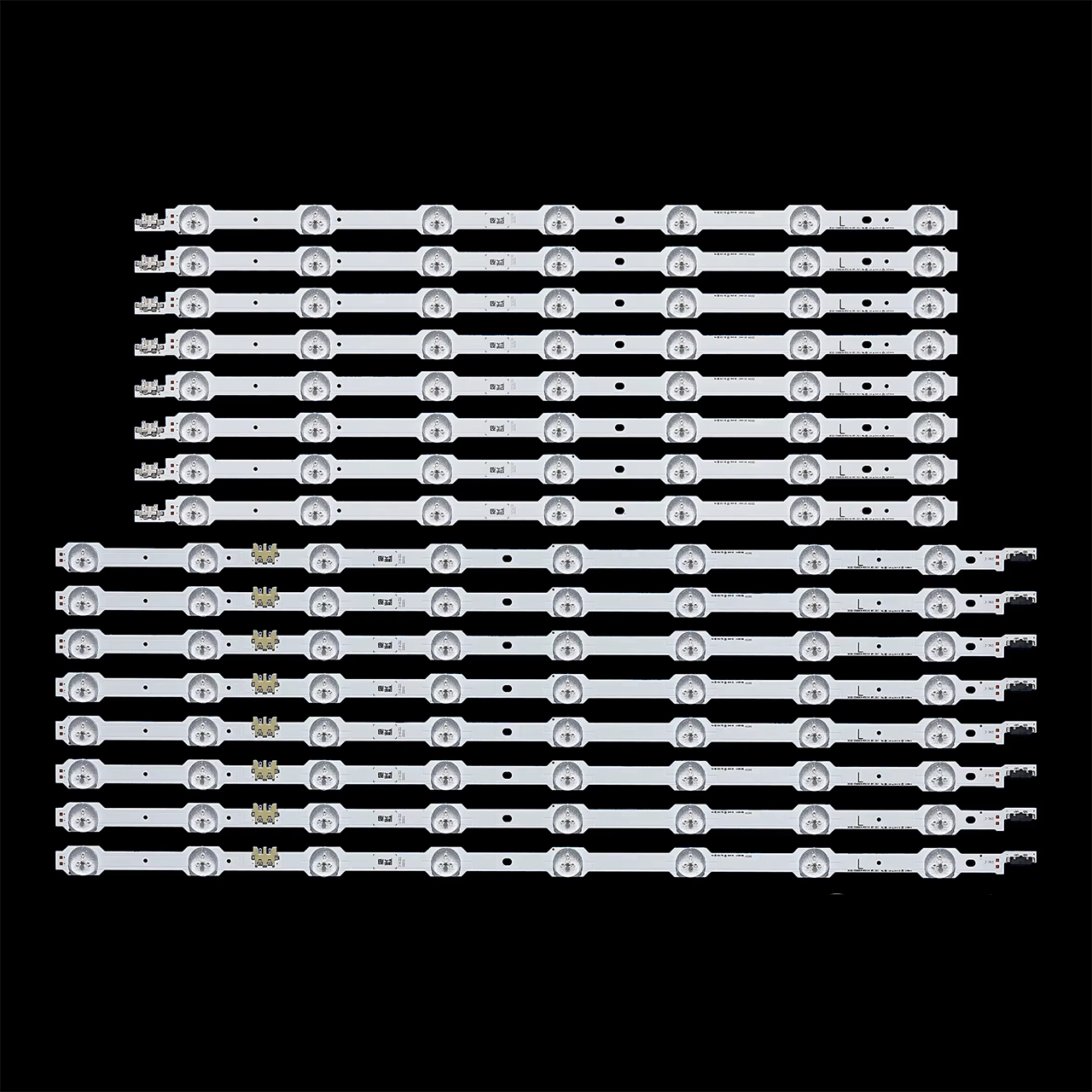

Полный комплект состоит из 16-ти планок (по 8 шт. каждого вида):
- DCGE-550DCA-R5 (15LED 1135mm 3V, Samsung-2014SVS55-CURVED-3228-L08/R07-REV1.3) – 8 шт.
- DCGE-550DCB-R5 (15LED 1135mm 3V, Samsung-2014SVS55-CURVED-3228-L08/R07-REV1.3) – 8 шт.
Комплект планок LED подсветки DCGE-550DCA-R5 + DCG-E550DCB-R5 характеристики:
- Маркировка:

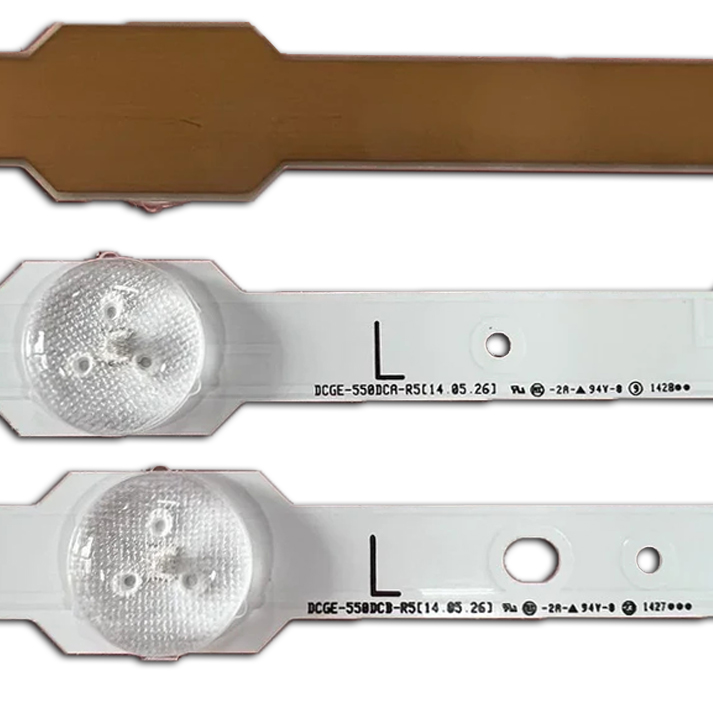

- DCGE-550DCA-R5
- DCGE-550DCB-R5
- Samsung_2014SVS55_CURVED_3228_L08_REV1.3_140526 LM41-00093C
- Samsung_2014SVS55_CURVED_3228_R07_REV1.3_140526 LM41-00093B
- Рабочее напряжение одного светодиода: 3 В
- Общее напряжение планки: 45 В (15S1P)
- Количество светодиодов на каждой планке:
- A (L) тип: 8 шт.
- B (R) тип: 7 шт.
- A+B (L+R) в сборе: 15 шт.
- Высота планки (подложка + линза): 7 мм
- Диагональ экрана: 55″
- Диаметр светорассеивателя: 19 мм
- Длина каждой планки:
- A (L) тип: 627 мм
- B (R) тип: 528 мм
- A+B (L+R) в сборе: 1135 мм
- Количество контактов на разъеме: 2
- Материал подложки: фольгированный текстолит
- Расстояние между центрами крепежных отверстий:
- A+B (L+R) в сборе: 54-180-237-57-99-54-181-157-13 мм
- Расстояние между центрами светодиодов:
- A+B (L+R) в сборе: 78,5 мм
- Расстояние между центром 1-го и последнего LED: 1097 мм
- Тип светорассеивателя: выпуклый
- Ширина подложки планок:
- В узкой области: 12 мм
- В широкой области: 19 мм
- Применение: ремонт задней (Direct LED) подсветки телевизоров
- Гарантия: 6 мес.
Аналоги DCGE-550DCA-R5 + DCG-E550DCB-R5:
- Samsung-2014SVS55-CURVED-3228-L08-REV1.3-140526 LM41-00093C
Samsung-2014SVS55-CURVED-3228-R07-REV1.3-140526 LM41-00093B - BN96-33493A
- BN96-33494A
Применяются для ремонта телевизоров в следующих матрицах (панелях):
- CY-VH055FGLV1H
- CY-VH055FGLV2H
- CY-VH055FGLV3H
- CY-VH055FGLV4H и других
Совместимость с моделями телевизоров Samsung диагональю 55″:
- Samsung: UA55HU7200W, UA55HU7800, UE55HU7100U, UE55HU7105, UE55HU7200, UE55HU7205, UE55HU7250, UN55HU7250, UE55HU7205U, UE55HU7200U, UE55HU7200S, UE55HU7105U, UE55HU7100, UE55HU7100S, UN55HU7200F, UA55HU7800J, UA55HU7200, UA55HU7200K, UA55HU7200R, UA55HU7200S, UA55HU7200U, UE55HU7200D, UN55HU7200G, UN55HU7200H, UN55HU7200K, UN55HU7250F, UE55HU7100D, UA55HU7200KXXS, UA55HU7200KXXT, UA55HU7200KXXV, UA55HU7200RMXL, UA55HU7200RXEG, UA55HU7200RXMM, UA55HU7200RXRQ, UA55HU7200RXSJ, UA55HU7200RXTW, UA55HU7200RXUM, UA55HU7200RXXM, UA55HU7200RXXP, UA55HU7200RXZN, UA55HU7200SXAB, UA55HU7200UXKE, UA55HU7200UXLY, UA55HU7200UXXA, UA55HU7200WPXD, UA55HU7200WXRD, UA55HU7200WXXY, UA55HU7200WXZW, UA55HU7800JXXZ, UA55HU7800JXZK, UE55HU7100DXZT, UE55HU7100SXTK, UE55HU7100SXXC, UE55HU7100SXXH, UE55HU7100SXXN, UE55HU7100SXZF, UE55HU7100SXZG, UE55HU7100UXXH, UE55HU7100UXXU, UE55HU7105UXXE, UE55HU7200DXZT, UE55HU7200SXTK, UE55HU7200SXXC, UE55HU7200SXXH, UE55HU7200SXXN, UE55HU7200SXZF, UE55HU7200SXZG, UE55HU7200UXKZ, UE55HU7200UXMS, UE55HU7200UXRU, UE55HU7200UXUA, UE55HU7200UXUZ, UE55HU7200UXXH, UE55HU7200UXXU, UE55HU7205UXXE, UN55HU7200FXZA, UN55HU7200FXZP, UN55HU7200FXZX, UN55HU7200GXPE, UN55HU7200GXPR, UN55HU7200GXUG, UN55HU7200GXZB, UN55HU7200GXZD, UN55HU7200GXZS, UN55HU7200HXPA, UN55HU7200KXZL, UN55HU7250FXZA, UN55HU7250FXZC, UN55HU7250FXZX и другими.
ВНИМАНИЕ:
- Рекомендуем перед совершением покупки сверить маркировку LED планок с маркировкой товара на сайте. Иногда маркировка на товаре может не совпадать с той, что указана на ваших планках, хотя и полностью совместима или телевизоры определенной модели могут содержать подсветку отличную друг от друга в зависимости от партии производства. Если сомневаетесь какая подсветка вам нужна, то позвоните для уточнения и консультации.
- Перед продажей проверяется каждая планка на работоспособность специальным тестером. Настоятельно не рекомендуется проверять светодиодные линейки устройствами, напрямую не предназначенными для этого. У нас вы можете заказать устройства для проверки работоспособности LED подсветки в разделе оборудование для диагностики.
