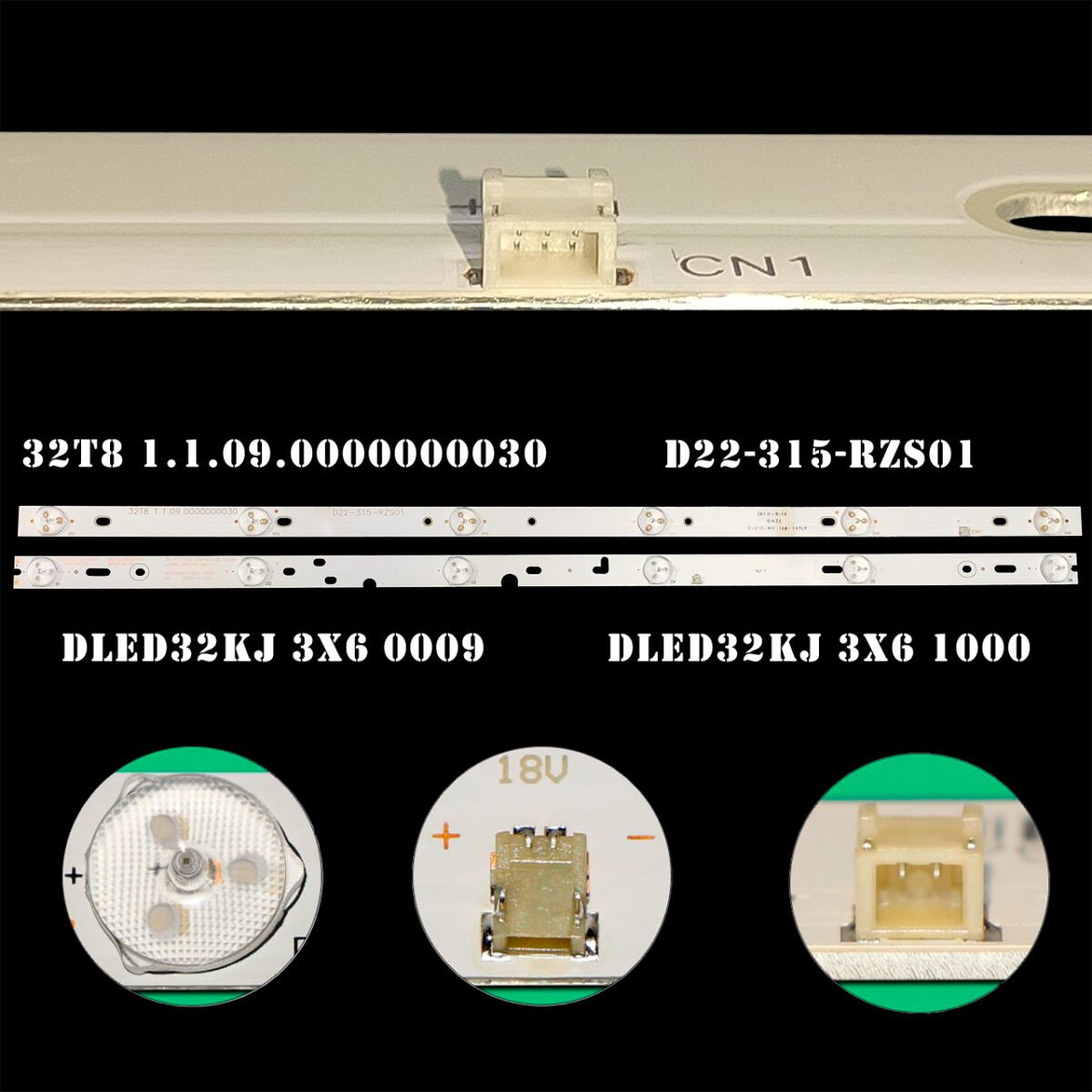

DLED32KJ 3X6 0009/1000 (KZ-320-306-pitch) – Комплект планок LED подсветки для телевизоров Supra 32″

Комплект планок LED подсветки DLED32KJ 3X6 0009/1000 (KZ-320-306-pitch) характеристики:

• Маркировка:
  • DLED32KJ 3X6 0009
  • DLED32KJ 3X6 1000
  • C54/M05/VF16
• Рабочее напряжение одного светодиода: 3 В
• Высота планки (подложка + линза): 7 мм
• Диагональ экрана: 32″
• Диаметр светорассеивателя: 16 мм
• Длина каждой планки: 578 мм
• Количество контактов на разъеме: 2
• Количество светодиодов на каждой планке: 6 шт.
• Материал подложки: алюминий
• Расстояние между центрами крепежных отверстий: 22-78-133-37-124-75-22 мм
• Расстояние между центрами светодиодов: 110 мм
• Расстояние между центром 1-го и последнего LED: 550 мм
• Тип светорассеивателя: выпуклый
• Ширина подложки планок: 18 мм
• Применение: ремонт задней (Direct LED) подсветки телевизоров
• Гарантия: 6 мес.

Аналоги DLED32KJ 3X6 0009/1000 (KZ-320-306-pitch):

• MBL-32035D306KZA-V1 (3pin, шаг LED: 115-107.5-105-107.5-115,  от 1 до последнего: 550 мм)
• MBL-32035D306KZA-V1-115mm 107.5mm 105mm 6S1P (3pin, шаг LED: 115-107.5-105-107.5-115,  от 1 до последнего: 550 мм)
• KZ-320-306-pitch

Применяются для ремонта телевизоров в следующих матрицах (панелях):

• JHD315GH-E52 и других.

Совместимость с моделями телевизоров диагональю 32″:

• Dexp: 32A3300
• Hisense: LHD32D33TUK, H32A30, JHD315GHE52, LHD32D33EU, LHD32D33SEU, LHD32D33US, LHD32E130TUK
• Supra: STV-LC32T740WL, STV-LC32ST880WL, SIV-LC321740WL
• Vivax: TV-32LE64T2 и другими.

ВНИМАНИЕ:

• Рекомендуем перед совершением покупки сверить маркировку LED планок с маркировкой товара на сайте. Иногда маркировка на товаре может не совпадать с той, что указана на ваших планках, хотя и полностью совместима или телевизоры определенной модели могут содержать подсветку отличную друг от друга в зависимости от партии производства. Если сомневаетесь какая подсветка вам нужна, то позвоните для уточнения и консультации.
• Перед продажей проверяется каждая планка на работоспособность специальным тестером. Настоятельно не рекомендуется проверять светодиодные линейки устройствами, напрямую не предназначенными для этого. У нас вы можете заказать устройства для проверки работоспособности LED подсветки в разделе оборудование для диагностики.
• У аналогов данных планок могут отличаться расположение разъемов.

Возможна проклейка теплопроводного скотча по запросу.

Полный комплект состоит из трёх планок:

• DLED32KJ 3X6 0009/1000 (KZ-320-306-pitch) – 3 шт.

Цена указана за полный комплект из трёх светодиодных планок.
