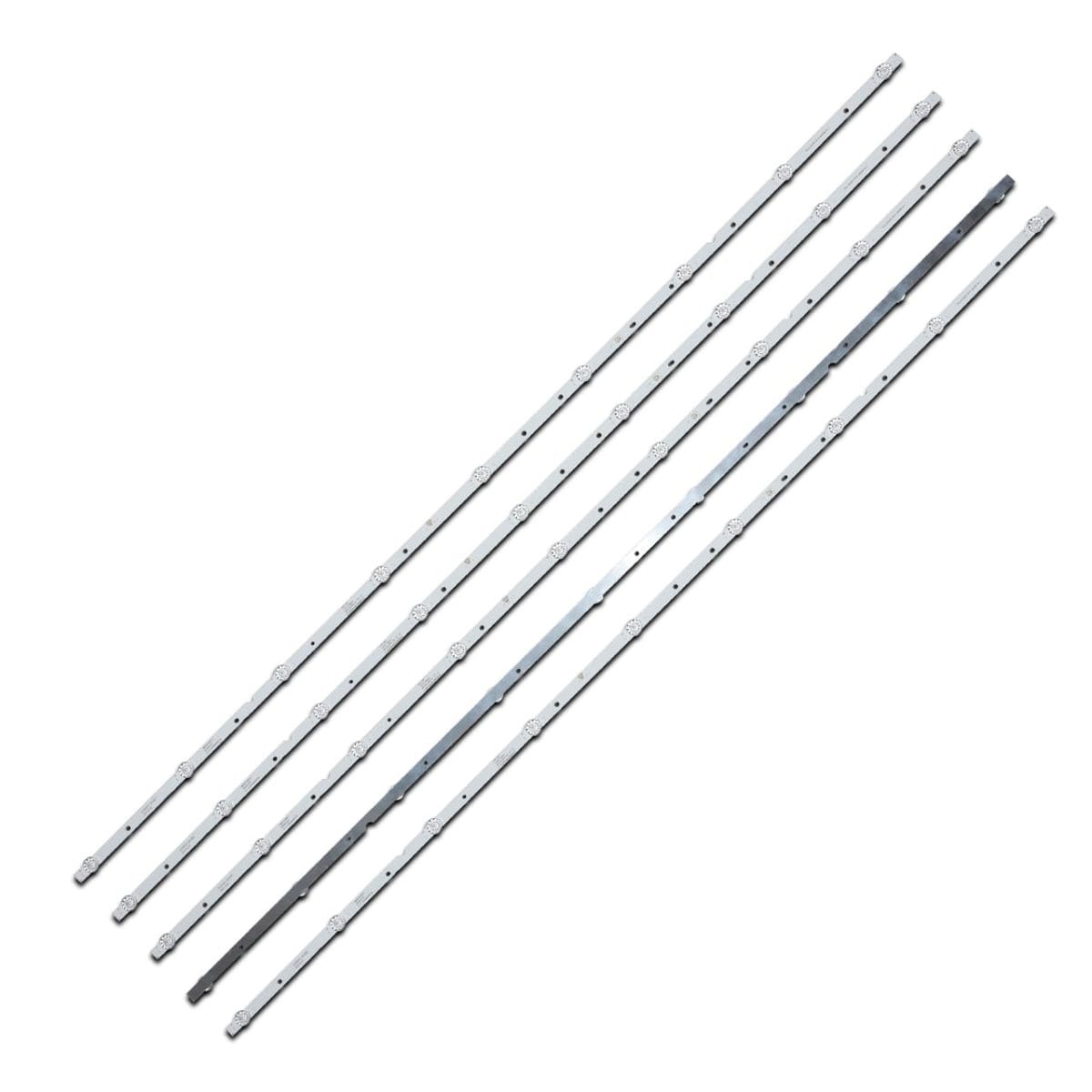

Полный комплект состоит из 5-ти цельных планок или 10-ти составных (5L 5R):
- DDLED55HD 5X9 0001 (CEJJ-LB550Z-9S1P-M3030-AC-1, KJ55D09-ZC22AG-07E, KJ55D09-ZC42AG-01E, DLED55HD 5X9 0005) – 5 шт.
Цена указана за полный комплект из 5-ти светодиодных планок.
Возможна проклейка теплопроводного скотча по запросу.

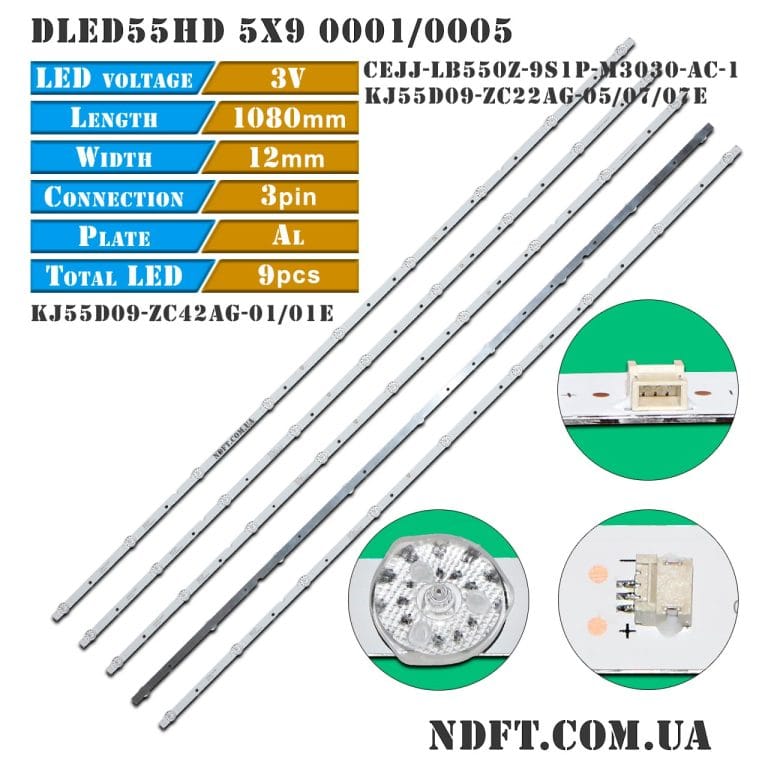

Комплект планок LED подсветки DLED55HD 5X9 0001 (CEJJ-LB550Z-9S1P-M3030-AC-1) характеристики:

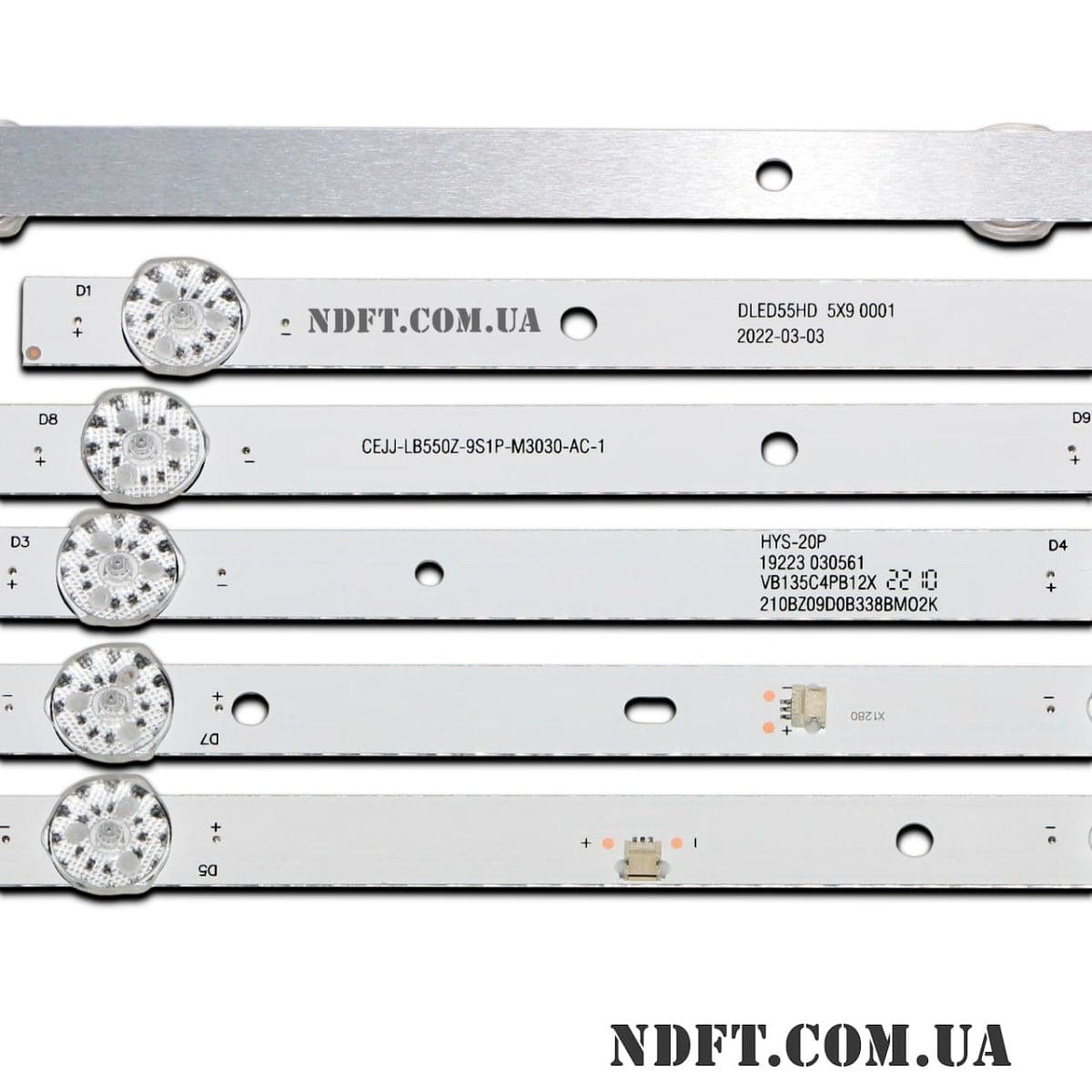

- Маркировка:
- DLED55HD 5X9 0001
- CEJJ-LB550Z-9S1P-M3030-AC-1
- 210BZ09D0B338BM02K
- 31.11.055000030 06
- Рабочее напряжение одного светодиода: 3 В
- Общее напряжение планки: 27 В (9S1P)
- Высота планки (подложка + линза): 6 мм
- Диагональ экрана: 55″
- Диаметр светорассеивателя: 16 мм
- Длина каждой планки: 1080 мм
- Количество контактов на разъеме: 3
- Количество светодиодов на каждой планке: 9 шт.
- Материал подложки: алюминий
- Расстояние между центрами крепежных отверстий: 147-102-121-153-47-93-50-80-147 мм
- Расстояние между центрами светодиодов: 130 мм
- Расстояние между центром 1-го и последнего LED: 1040 мм
- Тип светорассеивателя: выпуклый
- Ширина подложки планок: 12 мм
- Применение: ремонт задней (Direct LED) подсветки телевизоров
- Гарантия: 6 мес.
Аналоги DLED55HD 5X9 0001 (CEJJ-LB550Z-9S1P-M3030-AC-1):
- KJ550M23
- DLED55HD 5X9 0005
- TI5509DLEDDS
- DS55M85-DS01
- KJ55D09-ZC42AG-01 303KJ550052
- KJ55D09-ZC42AG-01E 303KJ550052E
- KJ55D09-ZC22AG-05, 303KJ550048
- KJ55D09-ZC22AG-07 303KJ550051
- KJ55D09-ZC22AG-07E 303KJ550051E
- KJ550M20, KJ550M23
- RF-AB550E30-0901S-07 A6 A5 (с доработкой, отличается разъём)
- RF_AB550E30_0901S_07 (с доработкой, отличается разъём)
- CRH-P55KQ3030040983N-REV1.1 (с доработкой, 1080mm 3V 9LED, 4 планки = комплект)
Применяются для ремонта телевизоров в следующих матрицах (панелях):
- KM0550LDBU
- KM0550LDHU
- ST5461D11-4
- LC550HN06-W01 и других.
Совместимость с моделями телевизоров диагональю 55″:
- Awox: DJT55SH
- Condor: L55G4100
- Dijitsu: DJT55SH, DJT55SH00920
- Erisson: 55LED15T2
- JVC: LT-55N685AN, LT-55N775U, JVC LT55N775U
- Philips: 55PUF7294/T3, 55PUG6654, 55PUG6654/78, 55PUF7065/T3
- Skytech: ST-5530US
- Vityas: 55LU1207 и другими.
ВНИМАНИЕ:
- Рекомендуем перед совершением покупки сверить маркировку LED планок с маркировкой товара на сайте. Иногда маркировка на товаре может не совпадать с той, что указана на ваших планках, хотя и полностью совместима или телевизоры определенной модели могут содержать подсветку отличную друг от друга в зависимости от партии производства. Если сомневаетесь какая подсветка вам нужна, то позвоните для уточнения и консультации.
- Перед продажей проверяется каждая планка на работоспособность специальным тестером. Настоятельно не рекомендуется проверять светодиодные линейки устройствами, напрямую не предназначенными для этого. У нас вы можете заказать устройства для проверки работоспособности LED подсветки в разделе оборудование для диагностики.
- От партии к партии данный комплект может состоять как из цельных планок, так и из составных для удобства транспортировки.
