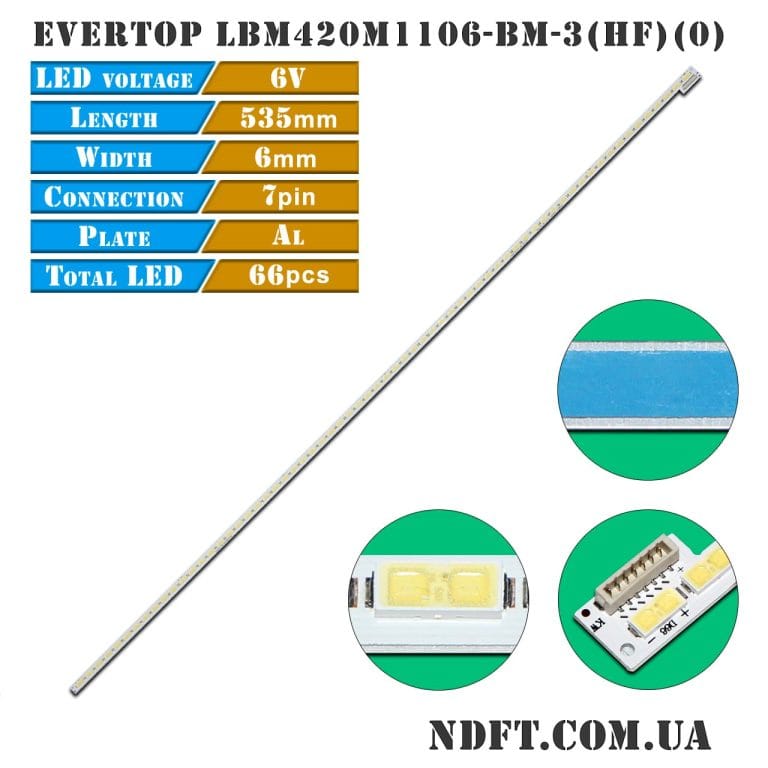

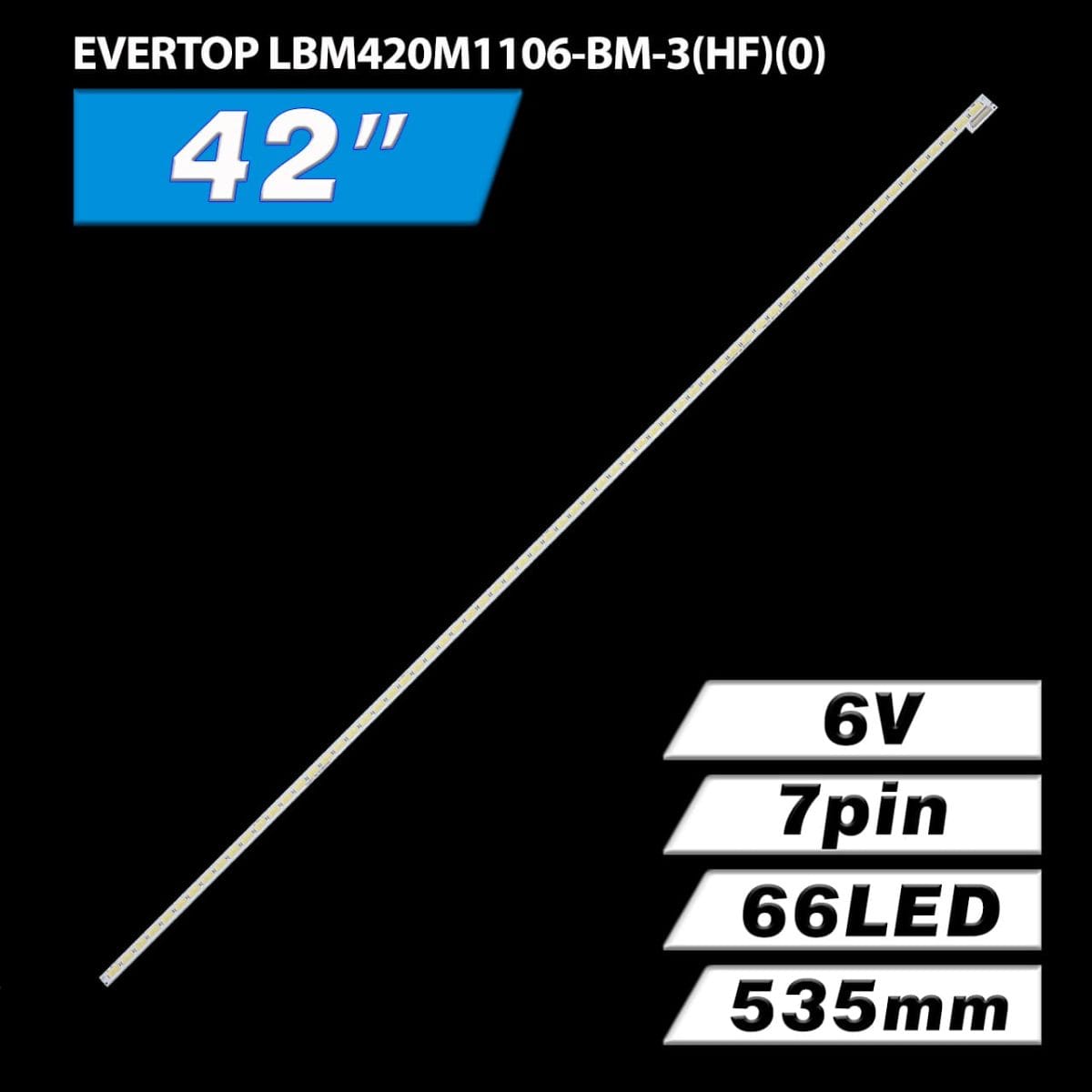

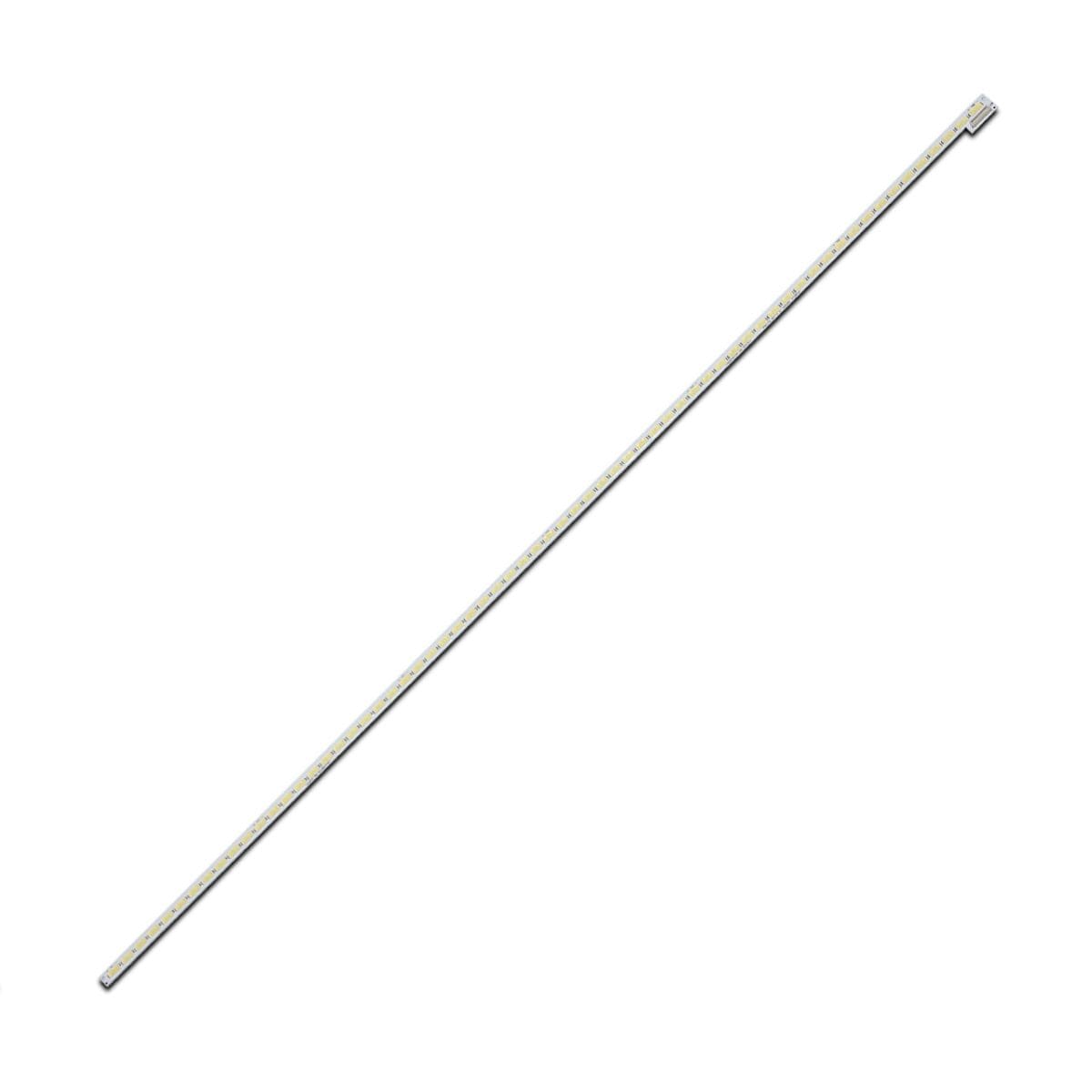

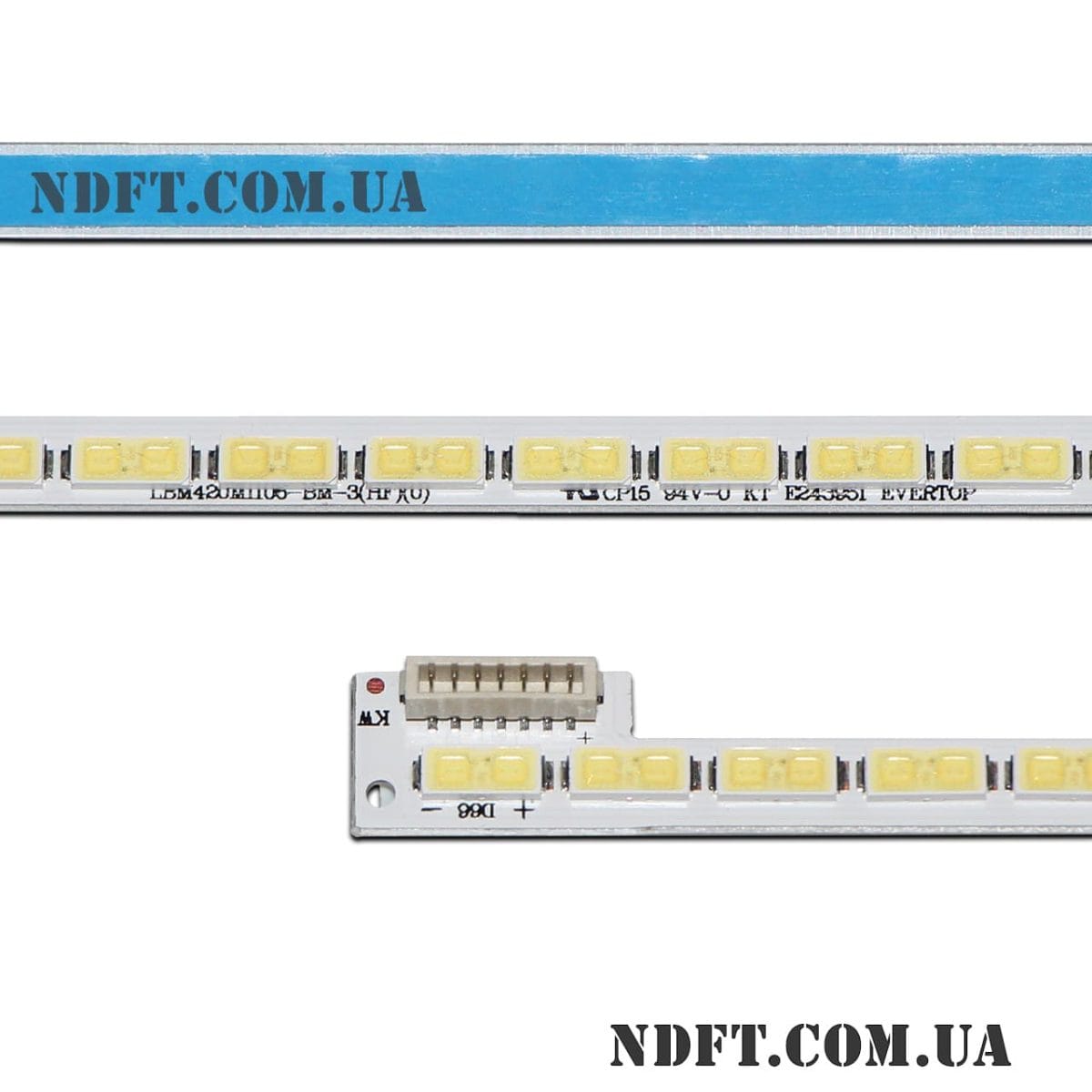

Планка LED подсветки Evertop LBM420M1106-BM-3(HF)(0) характеристики:
- Маркировка:
- EVERTOP LBM420M1106-BM-3(HF)(0)
- Рабочее напряжение одного светодиода: 6 В
- Общее напряжение группы: 66 В (6×11S1P)
- Количество светодиодов на планке: 66 шт. (6 групп по 11 шт.)
- Высота планки (подложка + линза): 2 мм
- Диагональ экрана: 42″
- Длина каждой планки: 535 мм
- Количество контактов на разъеме: 7
- Материал подложки: алюминий + теплопроводный скотч
- Расстояние между центрами светодиодов: 8 мм
- Расстояние между центром 1-го и последнего LED: 520 мм
- Тип светорассеивателя: открытый диод
- Размеры светодиода (Д×Ш): 7×3 мм (7030)
- Ширина подложки планки:
- В узкой области: 6 мм
- В широкой области: 10 мм
- Применение: ремонт торцевой (Edge LED) подсветки телевизоров
- Гарантия: 6 мес.
Аналоги Evertop LBM420M1106-BM-3(HF)(0):
- V-6840-A97-20 015B8000-A97-102-6840 (радиатор)
- 015B8000-A97-101-6840 (радиатор)
- V9803-A97-00 015B8000-A97-000-9803 (радиатор)
- V-4364-A97-20 015B8000-A97-002-4364 (радиатор)
Применяются для ремонта телевизоров в следующих матрицах (панелях):
- TPT420H2-HVN04 REV: 080B
- TPT420H2-DUJFFE
- TPT420H2-HVN06
- TPT420H2-DUKSGK и других.
Совместимость с моделями телевизоров диагональю 42″:
- Haier: LED42Z500, LE42A910
- Philips: 42PFL4908, 42PFL4208K, 42PFL4208K/12, 42PFL4208H, 42PFL4208H/12, 42PFL4208, 42PFL4208T, 42PFL4208T/12, BDL4220QL, 42PFL3008, 42PFL3008/56, 42PFL3008/98, 42PFL3008D, 42PFL3008D/77, 42PFL3008D/78, 42PFL3508, 42PFL3508G/77, 42PFL3508G/78, 42PFL3508D/78, 42PFL4208T/60, 42PFL4908G, 42PFL4908G/77, 42PFL4908G/78, 42PFL5008T/12, 42PFL5008T/60, 42PFL5508G, 42PFL5508G/78, 42PFT6569, 42PFT6569/60, 42PFL4208M/08, 42PFL5008, 42BDL4220QL/00, 42 BDL 3220 QL, BDL4220QL/00, 42PFL3008S, 42PFL3008S/98, 42PFL3008T, 42PFL3008T/60, 42PFL5008D/56, 42PFL5008D/98, 42PFL5008H, 42PFL5008H/12, 42PFL5008K, 42PFL5008K/12
- Skyworth: 42E309R и другими.
ВНИМАНИЕ:
- Рекомендуем перед совершением покупки сверить маркировку LED планок с маркировкой товара на сайте. Иногда маркировка на товаре может не совпадать с той, что указана на ваших планках, хотя и полностью совместима или телевизоры определенной модели могут содержать подсветку отличную друг от друга в зависимости от партии производства. Если сомневаетесь какая подсветка вам нужна, то позвоните для уточнения и консультации.
- Перед продажей проверяется каждая планка на работоспособность специальным тестером. Настоятельно не рекомендуется проверять светодиодные линейки устройствами, напрямую не предназначенными для этого. У нас вы можете заказать устройства для проверки работоспособности LED подсветки в разделе оборудование для диагностики.
Полный комплект состоит из одной планок:
- Evertop LBM420M1106-BM-3(HF)(0) – 1 шт.
Цена указана за одну светодиодную планку.
