GJ-2K17 CSP-315 Pitch 109 (614X12)-V2.1 01T38-D (GJ-2K17-320-CSP-3535-D206-V1, ShineOn M08-TP32030-0601N-4088D/4088C) – Комплект LED подсветки TV 32″

Артикул: 1460594

410.20

410.20 ₴

Доставка:

  • Новая почта / курьер НП
  • Укрпочта
  • Самовывоз (г. Ивано-Франковск)
3 Человек сейчас смотрят этот товар!

Описание

Цена указана за полный комплект из двух светодиодных планок.

Полный комплект состоит из двух планок:

  • GJ-2K17 CSP-315 Pitch 109 (614X12)-V2.1 01T38-D (GJ-2K17-320-CSP-3535-D206-V1, ShineOn M08-TP32030-0601N-4088D) – 2 шт.

Возможна проклейка теплопроводного скотча по запросу.

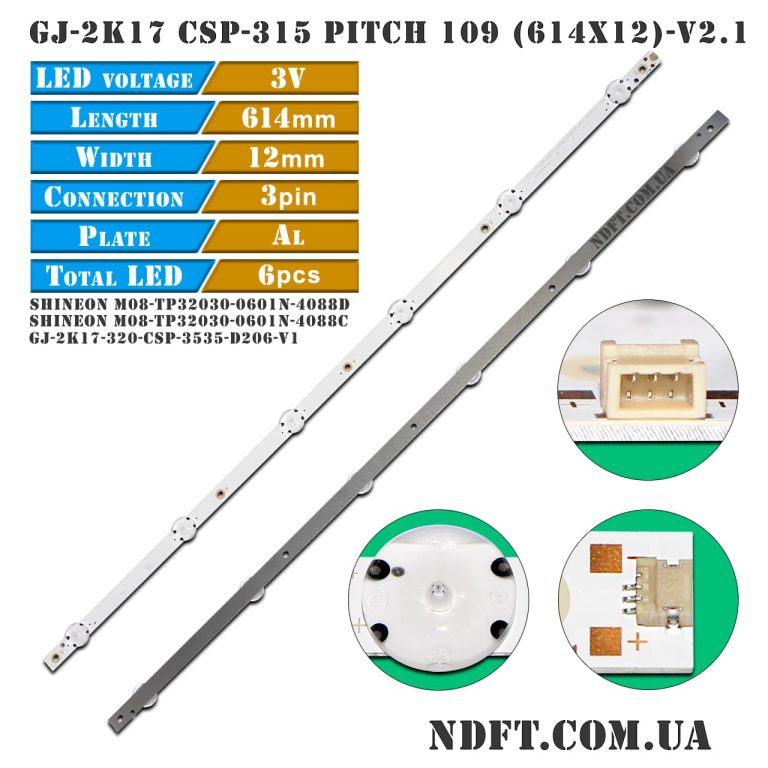

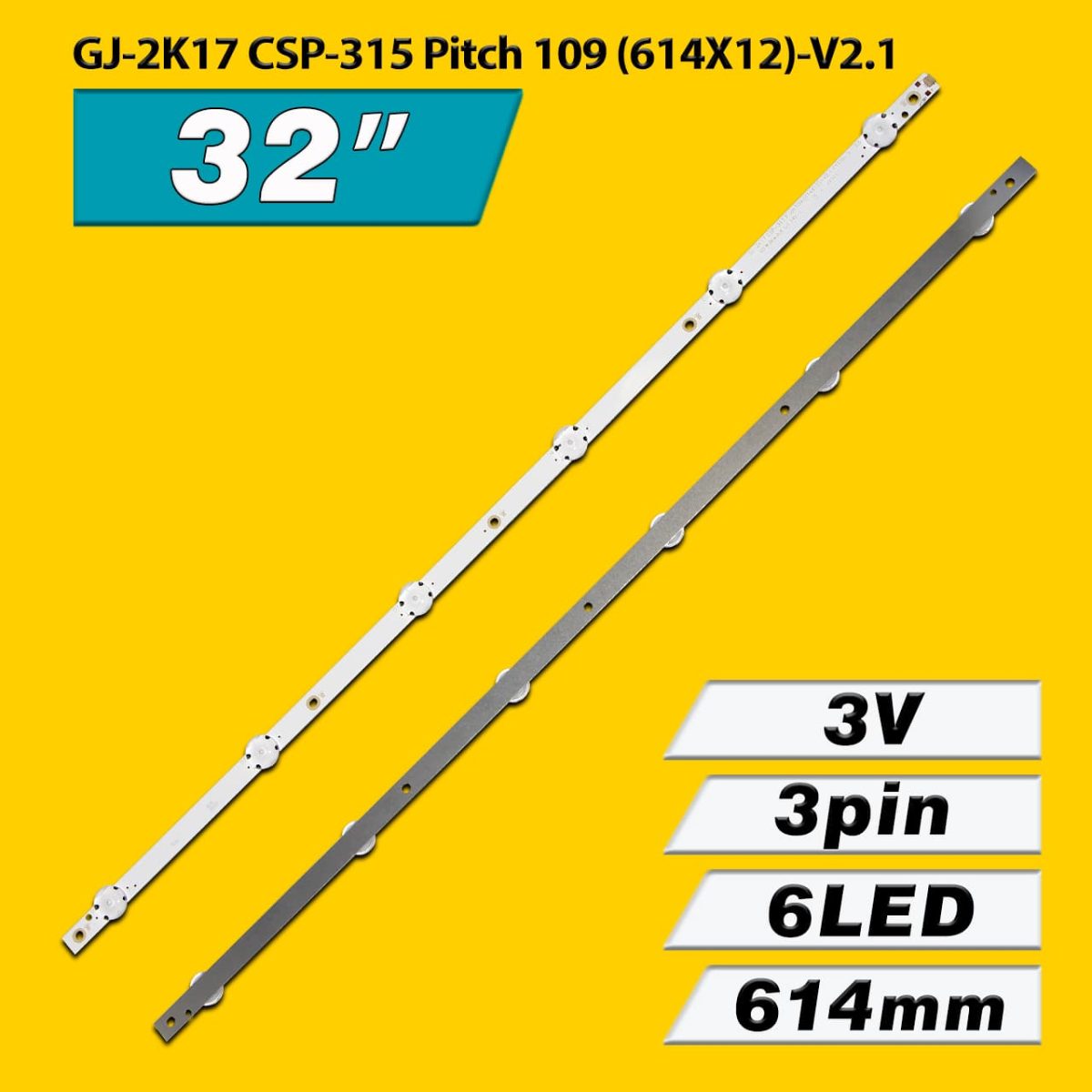

Комплект планок LED подсветки GJ-2K17 CSP-315 Pitch 109 (614X12)-V2.1 01T38-D характеристики:

  • Маркировка:

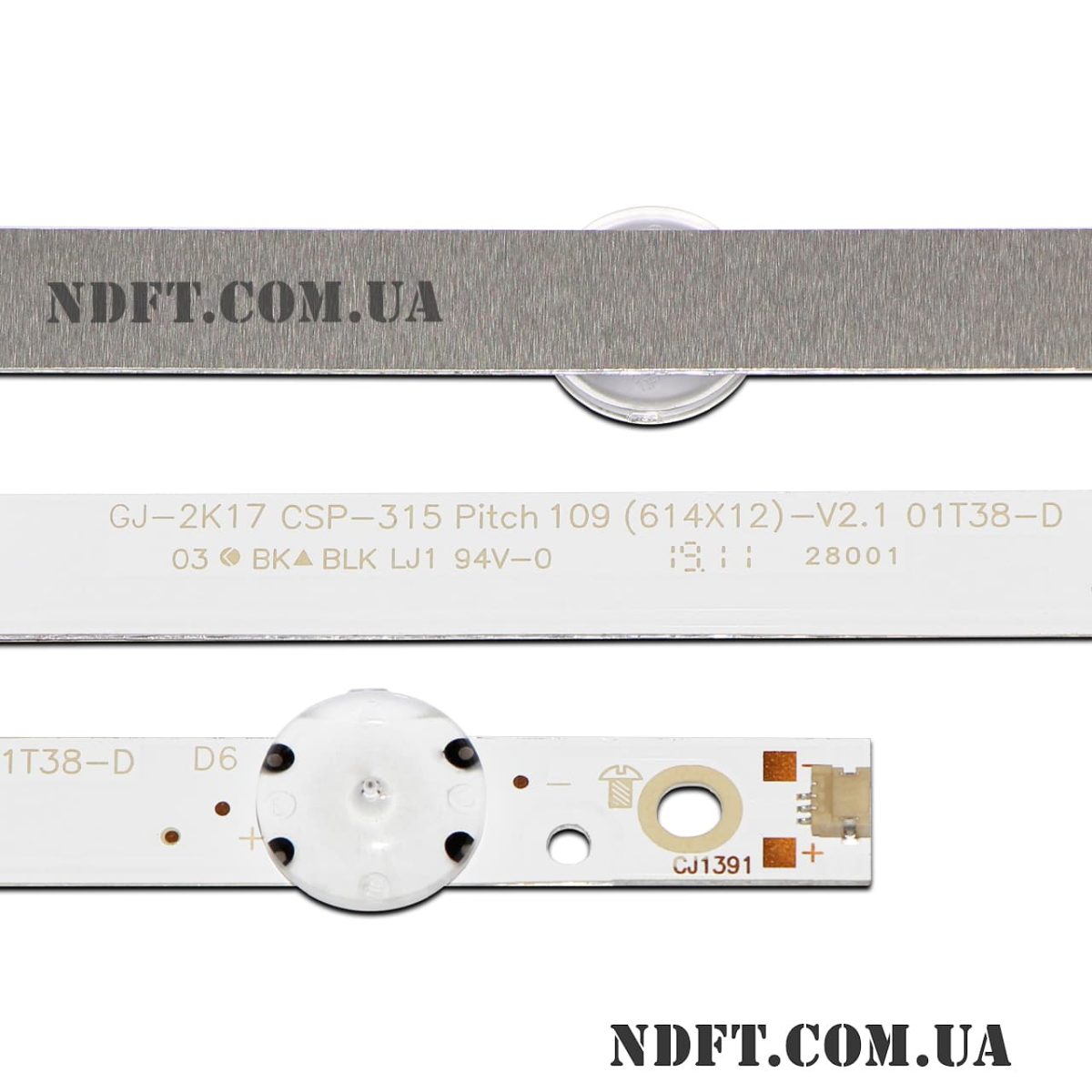

    • GJ-2K17 CSP-315 Pitch 109 (614X12)-V2.1 01T38-D
  • Рабочее напряжение одного светодиода: 3 В
  • Общее напряжение планки: 18 В (6S1P)
  • Количество светодиодов на каждой планке: 6 шт.
  • Высота планки (подложка + линза): 7 мм
  • Диагональ экрана: 32″
  • Диаметр светорассеивателя: 17 мм
  • Длина каждой планки: 614 мм
  • Количество контактов на разъеме: 3
  • Материал подложки: алюминий
  • Расстояние между центрами крепежных отверстий: 168-129-138-158 мм
  • Расстояние между центрами светодиодов: 109 мм
  • Расстояние между центром 1-го и последнего LED: 545 мм
  • Тип светорассеивателя: выпуклый
  • Ширина подложки планок: 12 мм
  • Применение: ремонт задней (Direct LED) подсветки телевизоров
  • Гарантия: 6 мес.

Аналоги GJ-2K17 CSP-315 Pitch 109 (614X12)-V2.1 01T38-D:

  • GJ-2K17-320-CSP-3535-D206-V1
  • ShineOn M08-TP32030-0601N-4088D
  • ShineOn M08-TP32030-0601N-4088C
  • 210BZ06D0B33HBC00S
  • 210BZ06D0BEECDC12U

Применяются для ремонта телевизоров в следующих матрицах (панелях):

  • CV320H1-F01
  • TPT320B5-H1F01.D
  • TPT320B5-H2F01.D
  • TPT320B5-H1F01D
  • TPT315B5-AN10.S
  • TPT315B5-FHBN0.K
  • TPT315B6-FHBN0.K
  • TPT320B5-WHBF55.K и других.

Совместимость с моделями телевизоров диагональю 32″:

  • AOC: 32M3295/60S
  • Philips: 32PHS4503, 32PHS4112, 32PHS4112/12, 32PHS4112/62, 32PHS4203, 32PHT4504/12, 32PHT4503, 32PHT4112/12, 32PHT4503/12, 32PHS4504, 32PHT4203, 32PHT4203/12, 32PHS4504/12, 32PFS5803, 32PHS5525, 32PHT4202, 32PFS5823/12, 32PFS5863/12, 32PFS6805/12, 32PHF5280/T3, 32PHH4101/88, 32PHH4201/88, 32PHS6605/12 и другими.

ВНИМАНИЕ:

  • Рекомендуем перед совершением покупки сверить маркировку LED планок с маркировкой товара на сайте. Иногда маркировка на товаре может не совпадать с той, что указана на ваших планках, хотя и полностью совместима или телевизоры определенной модели могут содержать подсветку отличную друг от друга в зависимости от партии производства. Если сомневаетесь какая подсветка вам нужна, то позвоните для уточнения и консультации.
  • Перед продажей проверяется каждая планка на работоспособность специальным тестером. Настоятельно не рекомендуется проверять светодиодные линейки устройствами, напрямую не предназначенными для этого. У нас вы можете заказать устройства для проверки работоспособности LED подсветки в разделе оборудование для диагностики.
