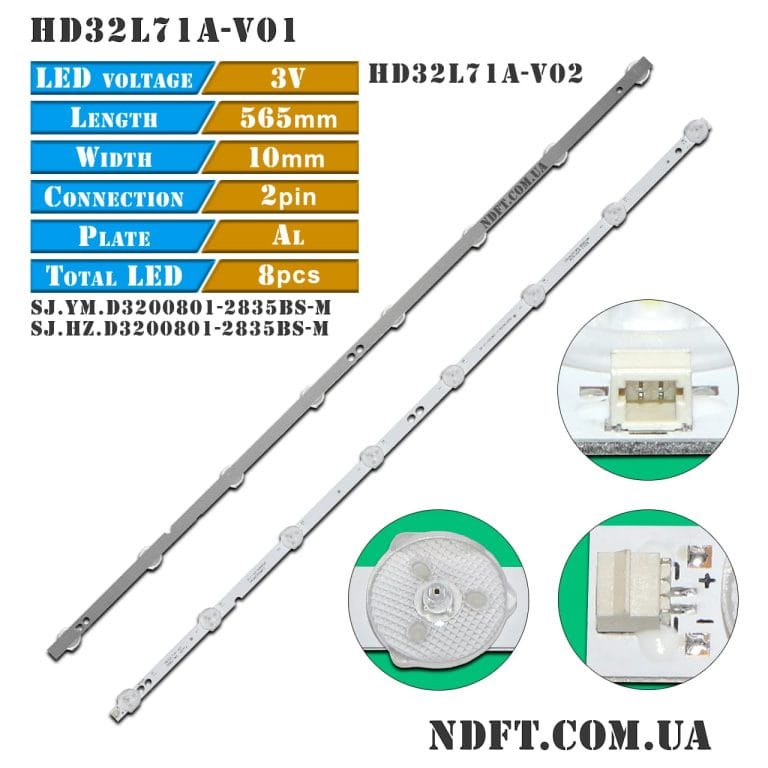

Комплект планок LED подсветки HD32L71A-V01 характеристики:

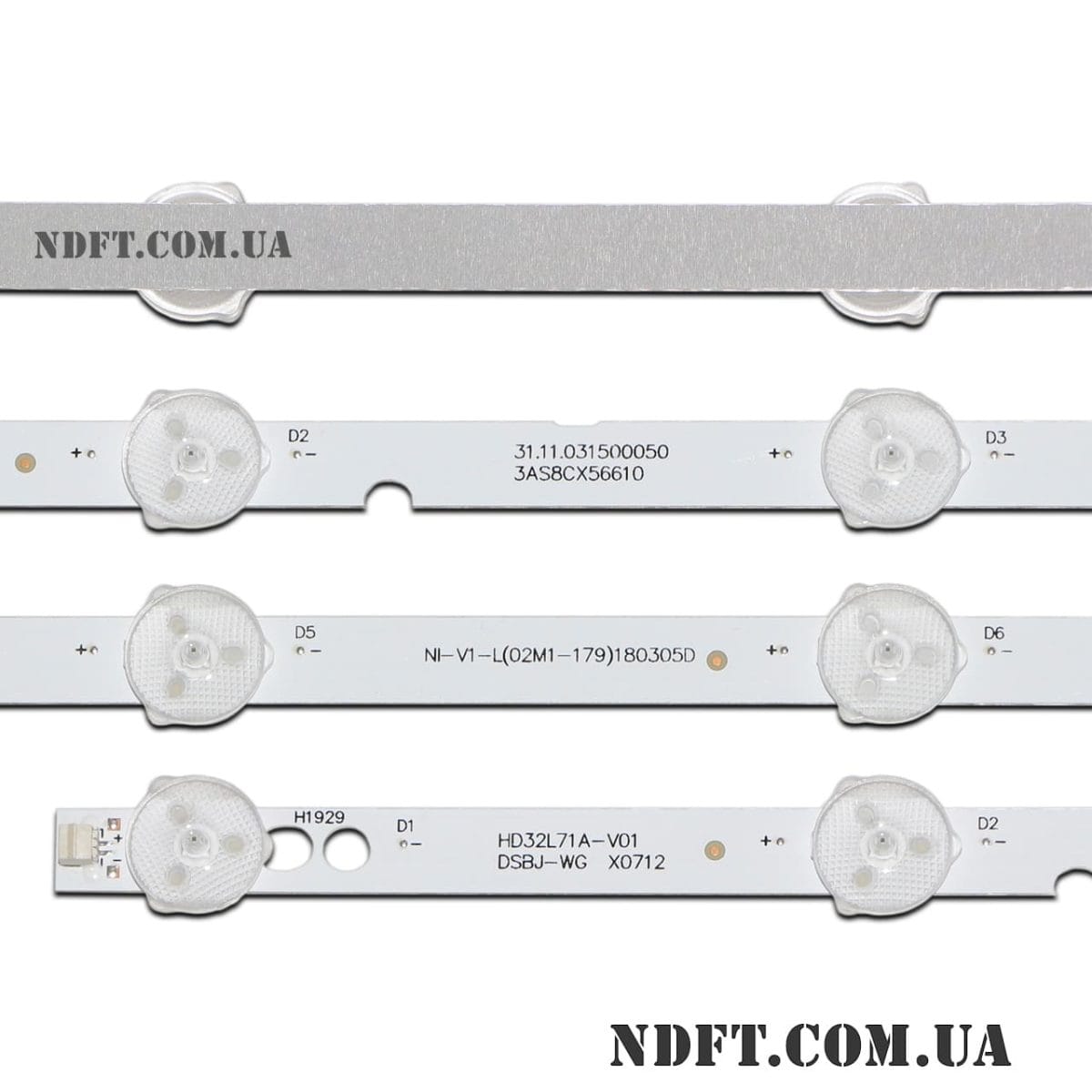

- Маркировка:
- HD32L71A-V01 DSBJ-WG
- 31.11.031500050
- NJ-V1-L(02M1-179)180305D
- Рабочее напряжение одного светодиода: 3 В
- Общее напряжение планки: 24 В (8S1P)
- Высота планки (подложка + линза): 7 мм
- Диагональ экрана: 32″
- Диаметр светорассеивателя: 16 мм
- Длина каждой планки: 565 мм
- Количество контактов на разъеме: 2
- Количество светодиодов на каждой планке: 8 шт.
- Материал подложки: алюминий
- Расстояние между центрами крепежных отверстий: 7-253-8-246 мм
- Расстояние между центрами светодиодов: 77 мм
- Расстояние между центром 1-го и последнего LED: 540 мм
- Тип светорассеивателя: выпуклый
- Ширина подложки планок: 10 мм
- Применение: ремонт задней (Direct LED) подсветки телевизоров
- Гарантия: 6 мес.
Аналоги HD32L71A-V01:
- KJ32D08-ZC21F-05 (PN: 303KJ320038) (отличаются крепежные отверстия)
- KJ32D08-ZC21FG-07 303KJ320040
- SJ.HZ.D3200801-2835BS-M
- SJ.HZ.D3200801-2835CS-M
- SJ.HZ.D3200801-2835DS-M
- SJ.YM.D3200801-2835BS-M
- SJ.YM.D3200801-2835FS-M
- HD32L71A-V02
Применяются для ремонта телевизоров в следующих матрицах (панелях):
- T320XVN02.G.
- CV315PW07
- LSC320AN09 L03
- LSC320AN09-H
- LC320DXY-SHA3
- KM0320LDRH144
- KM0320LDRH143 и других.
Совместимость с моделями телевизоров диагональю 32″:
- Adler: 32AE7000S
- Amoi: LE-8822A
- Awox: AWX3282
- Erisson: 32LES16, 32LES70T2, 32LES78T2W, 32LES77T2
- Harper: 32R575T
- Linden: L32MTV17a
- Saturn: TV LED32HD700KA
- Telefox: 32TD3200
- Telenova: 32FHD3001
- TCL: TCL-328, MD320022, M32D-2A и другими.
ВНИМАНИЕ:
- Рекомендуем перед совершением покупки сверить маркировку LED планок с маркировкой товара на сайте. Иногда маркировка на товаре может не совпадать с той, что указана на ваших планках, хотя и полностью совместима или телевизоры определенной модели могут содержать подсветку отличную друг от друга в зависимости от партии производства. Если сомневаетесь какая подсветка вам нужна, то позвоните для уточнения и консультации.
- Перед продажей проверяется каждая планка на работоспособность специальным тестером. Настоятельно не рекомендуется проверять светодиодные линейки устройствами, напрямую не предназначенными для этого. У нас вы можете заказать устройства для проверки работоспособности LED подсветки в разделе оборудование для диагностики.
Возможна проклейка теплопроводного скотча по запросу.

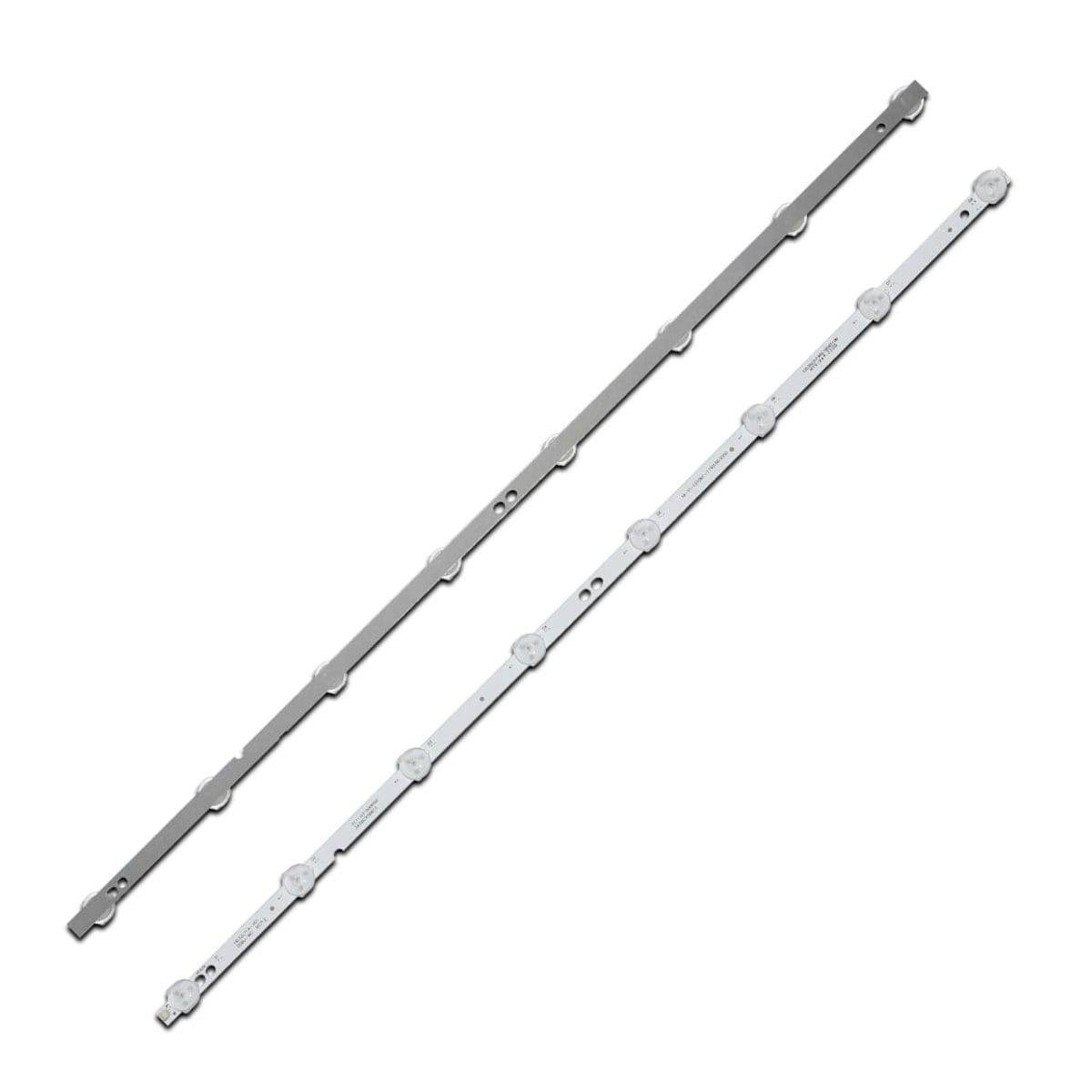

Полный комплект состоит из дух планок:
- HD32L71A-V01 (SJ.HZ.D3200801-2835BS-M, SJ.HZ.D3200801-2835CS-M) – 2 шт.
Цена указана за полный комплект из двух светодиодных планок.
