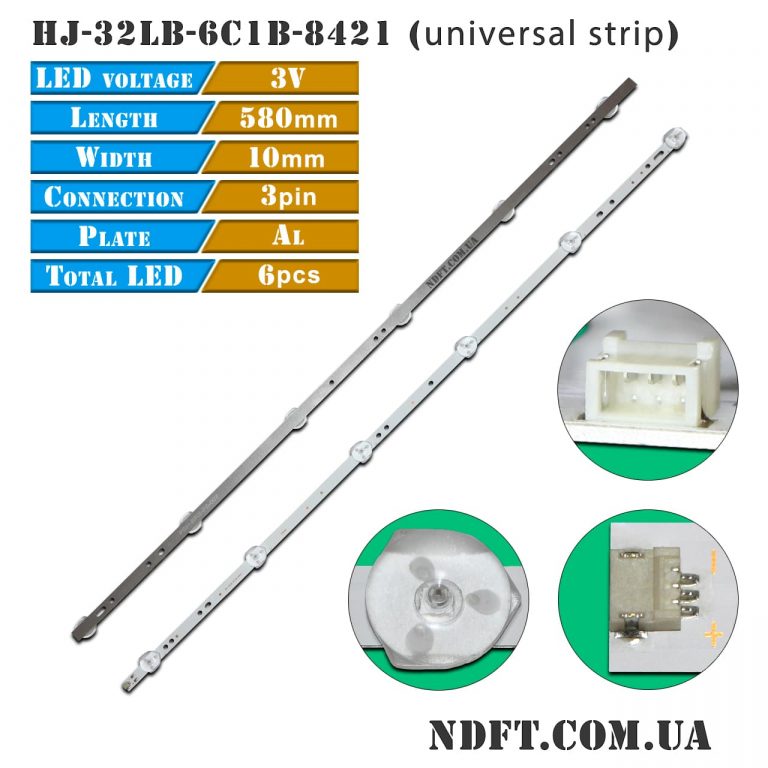

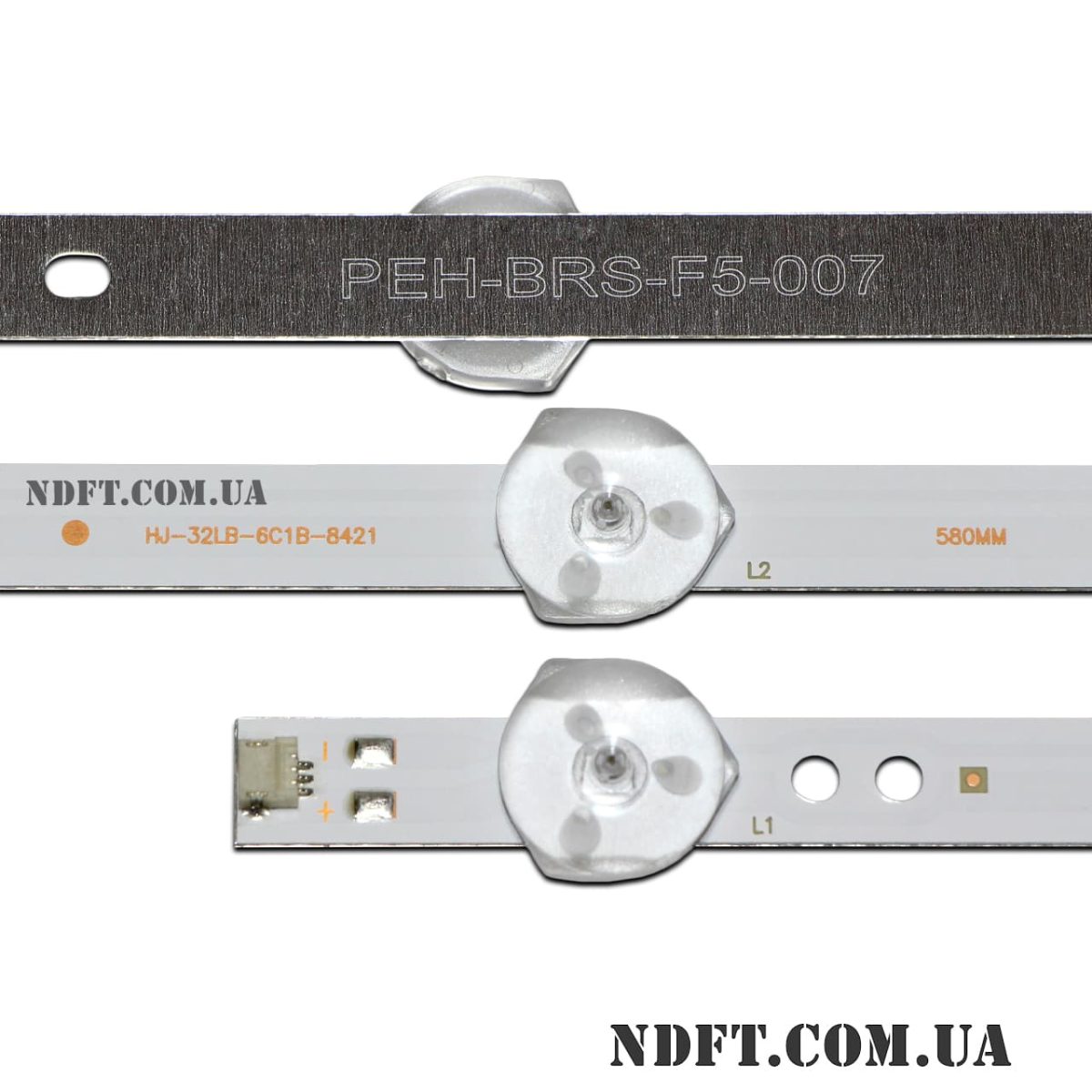

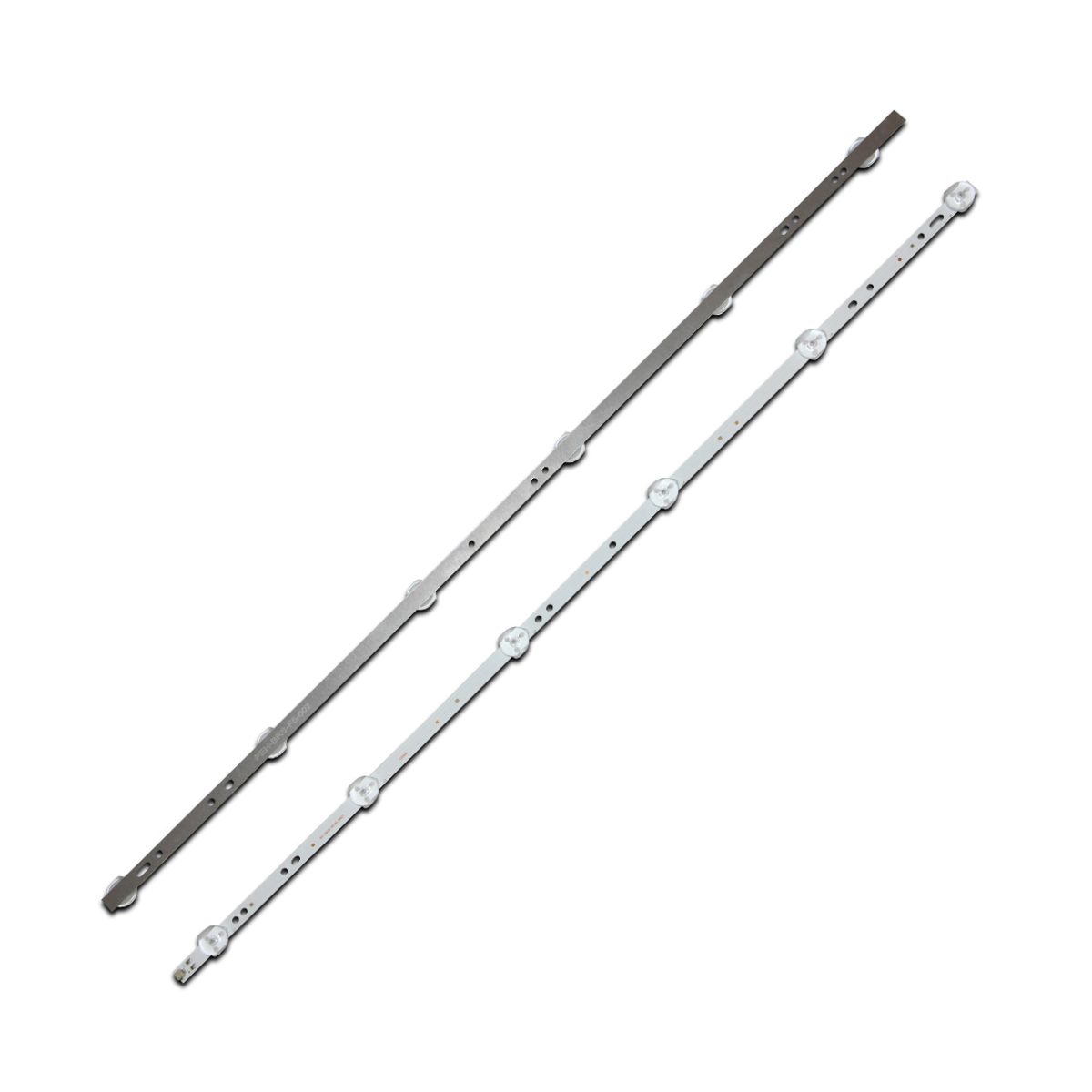

Универсальная планка LED подсветки HJ-32LB-6C1B-8421 характеристики:
- Маркировка: HJ-32LB-6C1B-8421 6LED 3V
- Рабочее напряжение одного светодиода: 3 В
- Общее напряжение планки: 18 В (6S1P)
- Высота планки (подложка + линза): 7 мм
- Диагональ экрана: 32″
- Диаметр светорассеивателя: 16 мм
- Длина планки: 580 мм
- Количество контактов на разъеме: 3
- Количество светодиодов на планке: 6 шт.
- Материал подложки: алюминий
- Расстояние между центрами крепежных отверстий: 6-29-8-184-8-46-177-13-37-11 мм
- Расстояние между центрами светодиодов: 105 мм
- Расстояние между центром 1-го и последнего LED: 525 мм
- Тип светорассеивателя: выпуклый
- Ширина подложки планок: 12 мм
- Применение: ремонт задней (Direct LED) подсветки телевизоров

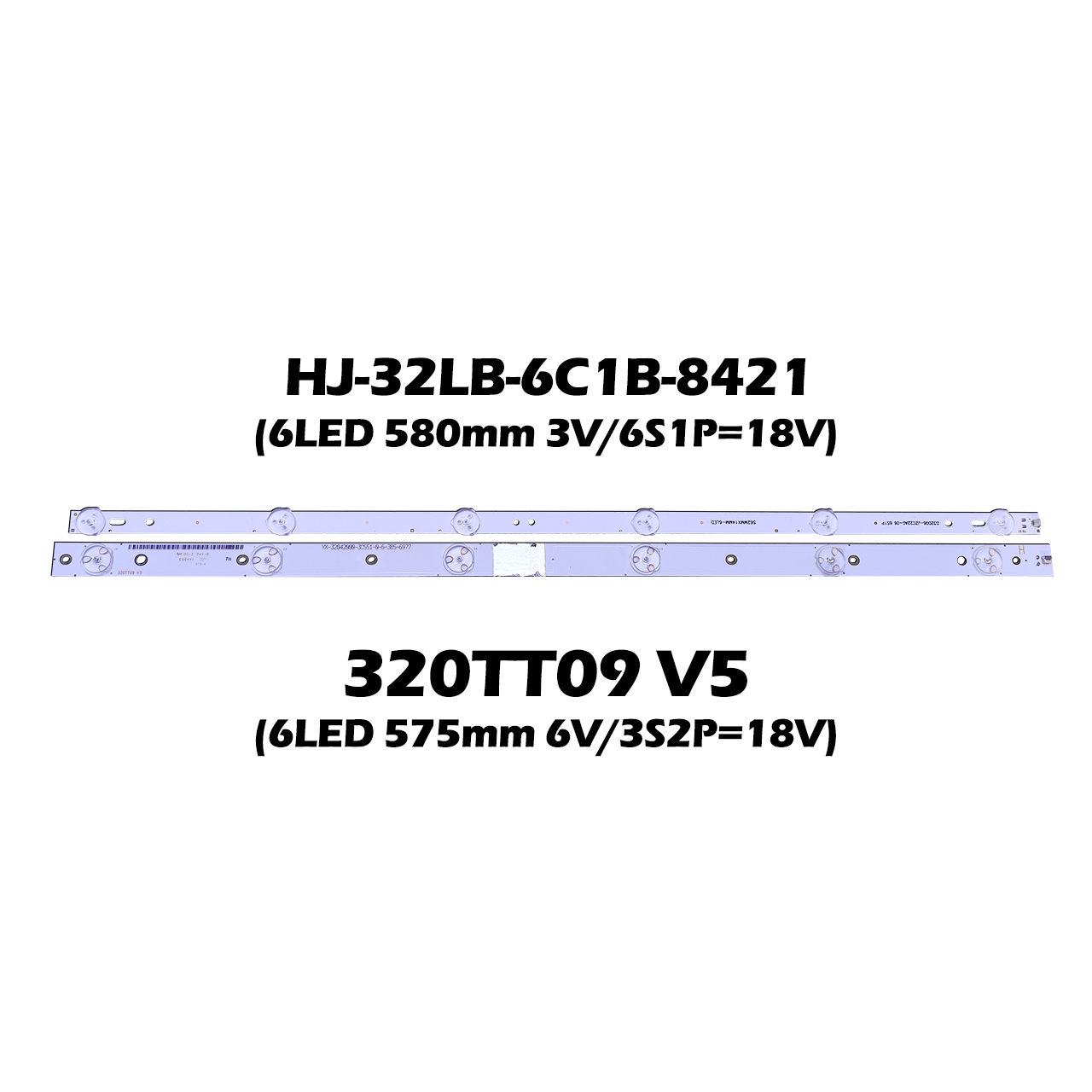

Аналоги HJ-32LB-6C1B-8421 6LED 3V:
- Sky32E3-170413-N 6501L546000010 YAL13-00630300-40 (с доработкой, 3V 6LED 547mm, 2планки=комплект, Skyworth 32E3, панель: SDL320HY(CD0-721)(01) REV.R1 ST3151A05-8)
- 320TT09 V5 (с доработкой, выпуклая линза 3S2P/6LED=18V 575mm 6V, шаг LED: 93-108-108-108-93 мм , 2планки=комплект)
Рекомендации по установке в качестве аналога планок HJ-32LB-6C1B-8421 6LED 3V:
- Отсутствие оригинальных планок на рынке: решается поиском и подбором аналогов, с максимально близкими ключевыми характеристиками к оригиналу. Ключевыми характеристиками могут быть:
- форма линзы;
- число светодиодов на планке;
- вольтаж одного светодиода;
- длина планки;
- общее напряжение всей планки или группы светодиодов;
- последовательное или параллельно-последовательное соединение групп светодиодов.
- Если не совпадают крепежные отверстия: решается установкой планок на двухсторонний теплопроводный скотч к корпусу телевизора. Все выступы на корпусе, которые мешают установке планок, нужно аккуратно демонтировать. На планках HJ-32LB-6C1B-8421 6LED 3V уже нанесен двухсторонний теплопроводный скотч.
- Если отличается разъем: решается подпайкой проводов к контактным площадкам возле разъема, соблюдая полярность указанную возле контактных площадок.
- Если не совпадает шаг светодиодов: решается надрезами в светоотражающей пленке для создания отверстий под другое расположение линз.
- Ширина планок и округлая форма линзы в большинстве случаев может незначительно отличаться, но на конечный результат сильно не влияет.
ВНИМАНИЕ:
- Рекомендуем перед совершением покупки сверить маркировку LED планок с маркировкой товара на сайте. Иногда маркировка на товаре может не совпадать с той, что указана на ваших планках, хотя и полностью совместима или телевизоры определенной модели могут содержать подсветку отличную друг от друга в зависимости от партии производства. Если сомневаетесь какая подсветка вам нужна, то позвоните для уточнения и консультации.
- Перед продажей проверяется каждая планка на работоспособность специальным тестером. Настоятельно не рекомендуется проверять светодиодные линейки устройствами, напрямую не предназначенными для этого. У нас вы можете заказать устройства для проверки работоспособности LED подсветки в разделе оборудование для диагностики.
Возможна проклейка теплопроводящего скотча по запросу.
Полный комплект состоит из трех универсальных планок:
- HJ-32LB-6C1B-8421 6LED 3V
Цена указана за одну универсальную светодиодную планку.
