Товары / LED подсветка LCD / Комплекты задней LED подсветки для LCD / HL-00240A30-0401S-05 6V/2S2P (MS-L2151, MS-L2668, JL.D24041330-006AS-M-V01) – Комплект планок LED подсветки для телевизоров 24″

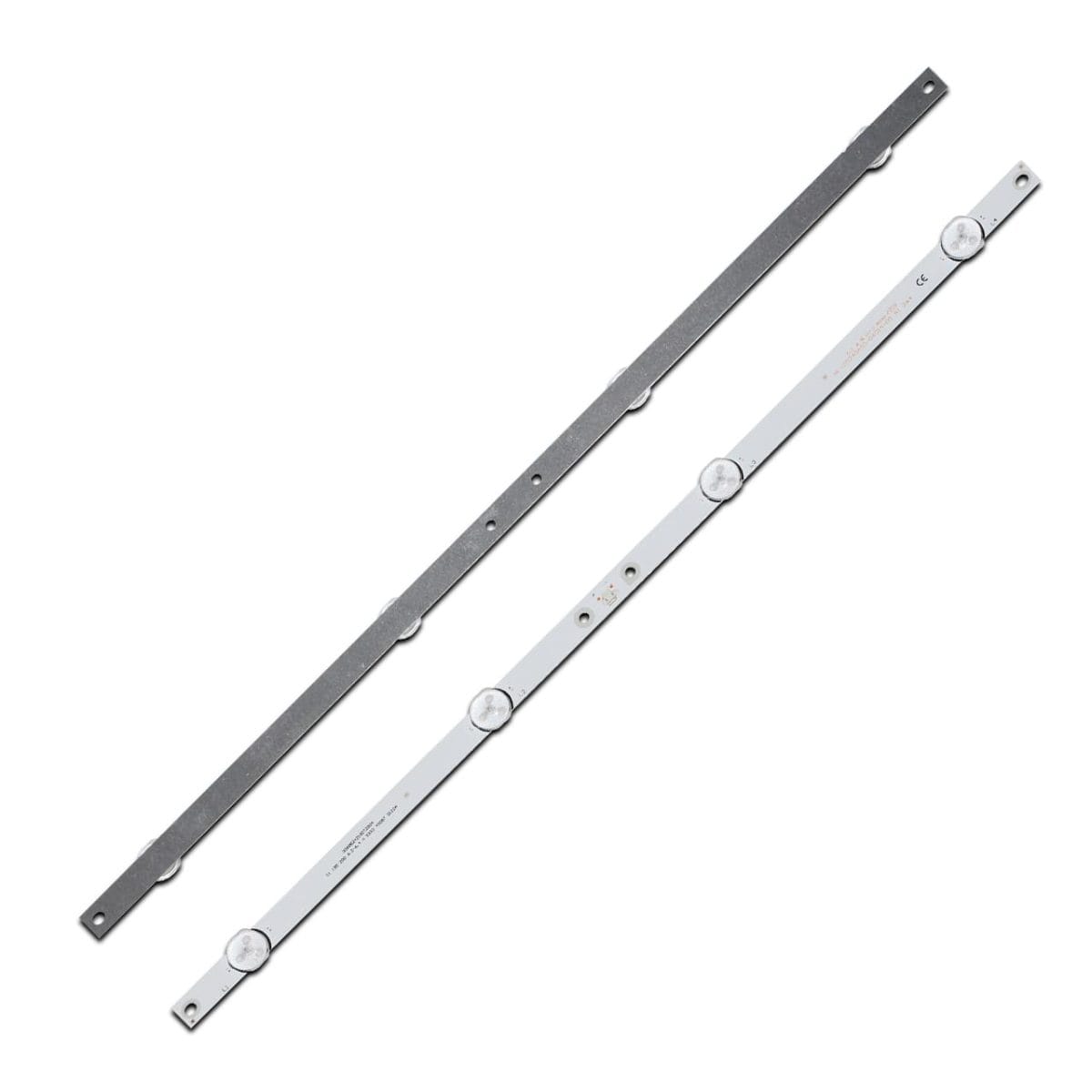

HL-00240A30-0401S-05 6V/2S2P (MS-L2151, MS-L2668, JL.D24041330-006AS-M-V01) – Комплект планок LED подсветки для телевизоров 24″

Артикул: 1460514

360.15 грн.

360.15 грн.

В наличии

Существует версия планок с 6-вольтовыми светодиодами соединённых последовательно, общим напряжение планок 24 В (4S1P). Данные планки со схемой 2S2P можно адаптировать под схему 4S1P разорвав цепь на дорожках в двух местах и добавив одну перемычку.

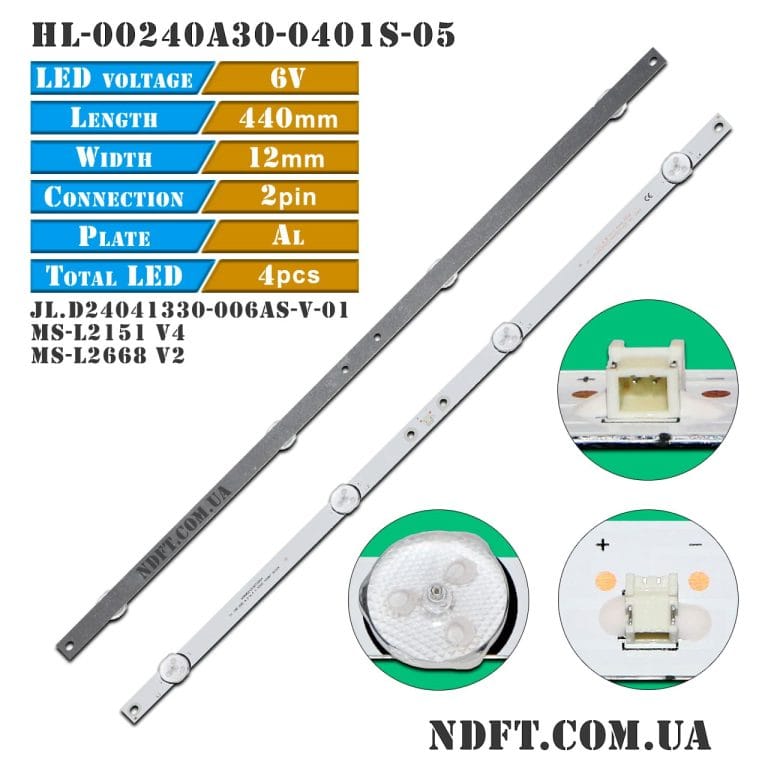

Комплект планок LED подсветки HL-00240A30-0401S-05 характеристики:

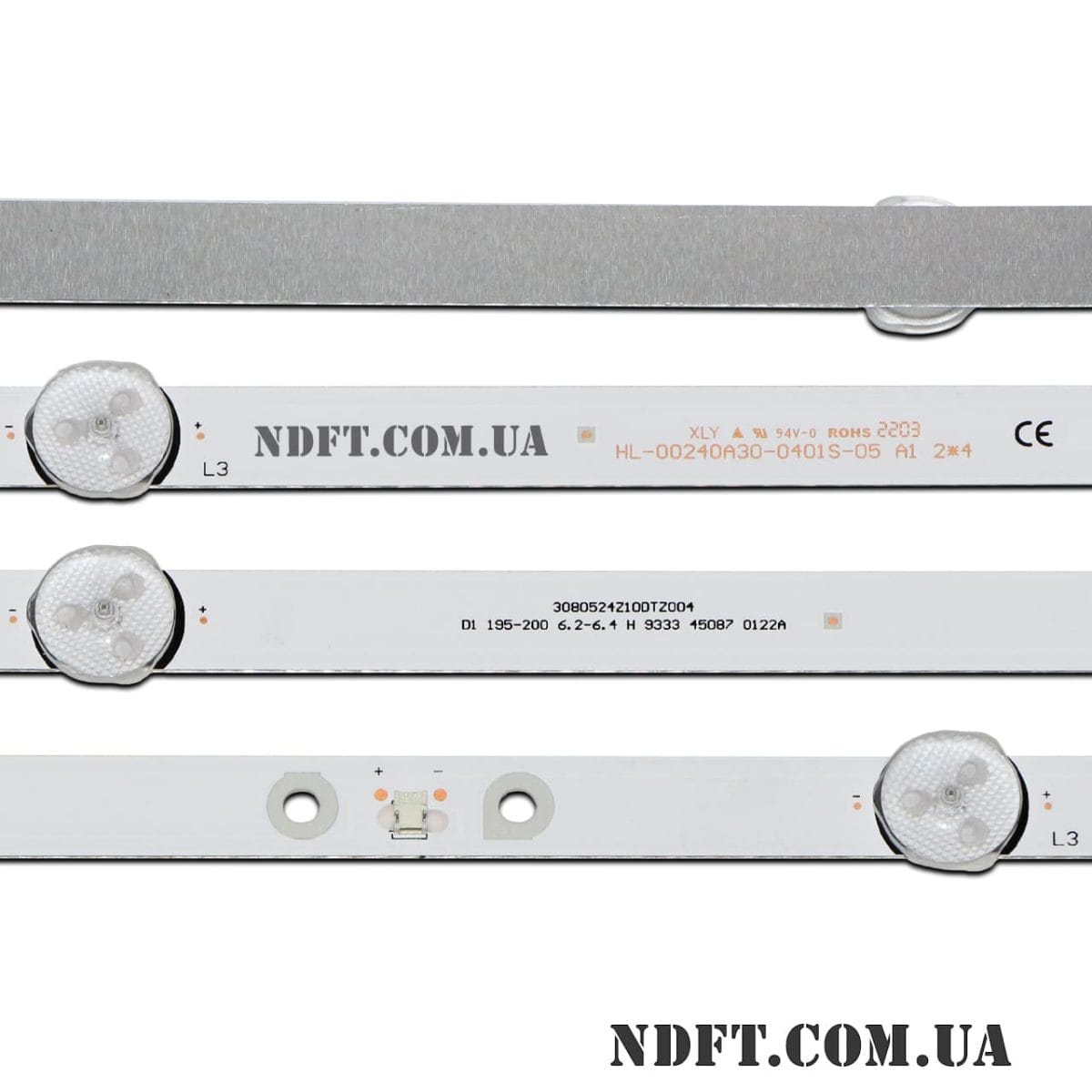

  • Маркировка:
    • HL-00240A30-0401S-05 A1
    • 3080524Z10DTZ004
  • Рабочее напряжение одного светодиода: 6 В
  • Общее напряжение планки: 12 В (2S2P)
  • Высота планки (подложка + линза): 7 мм
  • Диагональ экрана: 24″
  • Диаметр светорассеивателя: 16 мм
  • Длина каждой планки: 440 мм
  • Количество контактов на разъеме: 2
  • Количество светодиодов на каждой планке: 4 шт.
  • Материал подложки: алюминий
  • Расстояние между центрами крепежных отверстий: 203-24-203 мм
  • Расстояние между центрами светодиодов: 125-120-125 мм
  • Расстояние между центром 1-го и последнего LED: 370 мм
  • Тип светорассеивателя: выпуклый
  • Ширина подложки планок: 12 мм
  • Применение: ремонт задней (Direct LED) подсветки телевизоров
  • Гарантия: 6 мес.

Аналоги HL-00240A30-0401S-05:

  • MS-L2151 V4
  • MS-L2668 V2
  • MS-LA023
  • MS-LA021
  • JL.D24041330-006AS-M_V01
  • JL.D24041330-006AS-M-V01

Применяются для ремонта телевизоров в следующих матрицах (панелях):

  • CX236DLEDM и других.

Совместимость с моделями телевизоров диагональю 24″:

  • Akai: UA24LEZ1T2
  • Centek: CT-8224
  • Dexp: H24F7000E
  • Digma: DM-LED24SQ20
  • Doffler: 24CH19-T2
  • Horizon: 24HL4300HA
  • Hyundai: HN-24E28H
  • Kydos: K24NH22SD
  • Navitech: LD-2460HD
  • Prestigio: PTV24SN04Z_CIS_BK, PTV24SS04Z_CIS_BK, PTV24SN05Z_CIS_BK
  • Redline: 24EX
  • Silver: IP-LE24, IP-LE494397
  • Shivaki: STV-24LED25
  • Skytech: SLT-2430C
  • Soundmax: SM-LED24M03
  • Supra: STV-LC24ST0085
  • Telefunken: TF-LED24S48T2, TF-LED24S50T2
  • Vinchi: LE-24Z1
  • Vision Touch: VTTV A2419
  • Vortex: LEDV-24E24Z1, LEDV-24EP28S и другими.

ВНИМАНИЕ:

  • Рекомендуем перед совершением покупки сверить маркировку LED планок с маркировкой товара на сайте. Иногда маркировка на товаре может не совпадать с той, что указана на ваших планках, хотя и полностью совместима или телевизоры определенной модели могут содержать подсветку отличную друг от друга в зависимости от партии производства. Если сомневаетесь какая подсветка вам нужна, то позвоните для уточнения и консультации.
  • Перед продажей проверяется каждая планка на работоспособность специальным тестером. Настоятельно не рекомендуется проверять светодиодные линейки устройствами, напрямую не предназначенными для этого. У нас вы можете заказать устройства для проверки работоспособности LED подсветки в разделе оборудование для диагностики.

Возможна проклейка теплопроводного скотча по запросу.

Полный комплект состоит из двух планок:

  • HL-00240A30-0401S-05 (MS-L2151, MS-L2668, JL.D24041330-006AS-M-V01) – 2 шт.

Цена указана за полный комплект из двух светодиодных планок.
