Встречаются аналогичные планки с 6-вольтовыми светодиодами, поэтому проверяйте вольтаж светодиода перед заказом.
В некоторых телевизорах может устанавливаться 2 планки, поэтому перед заказом уточните у менеджера сколько планок Вам нужно.

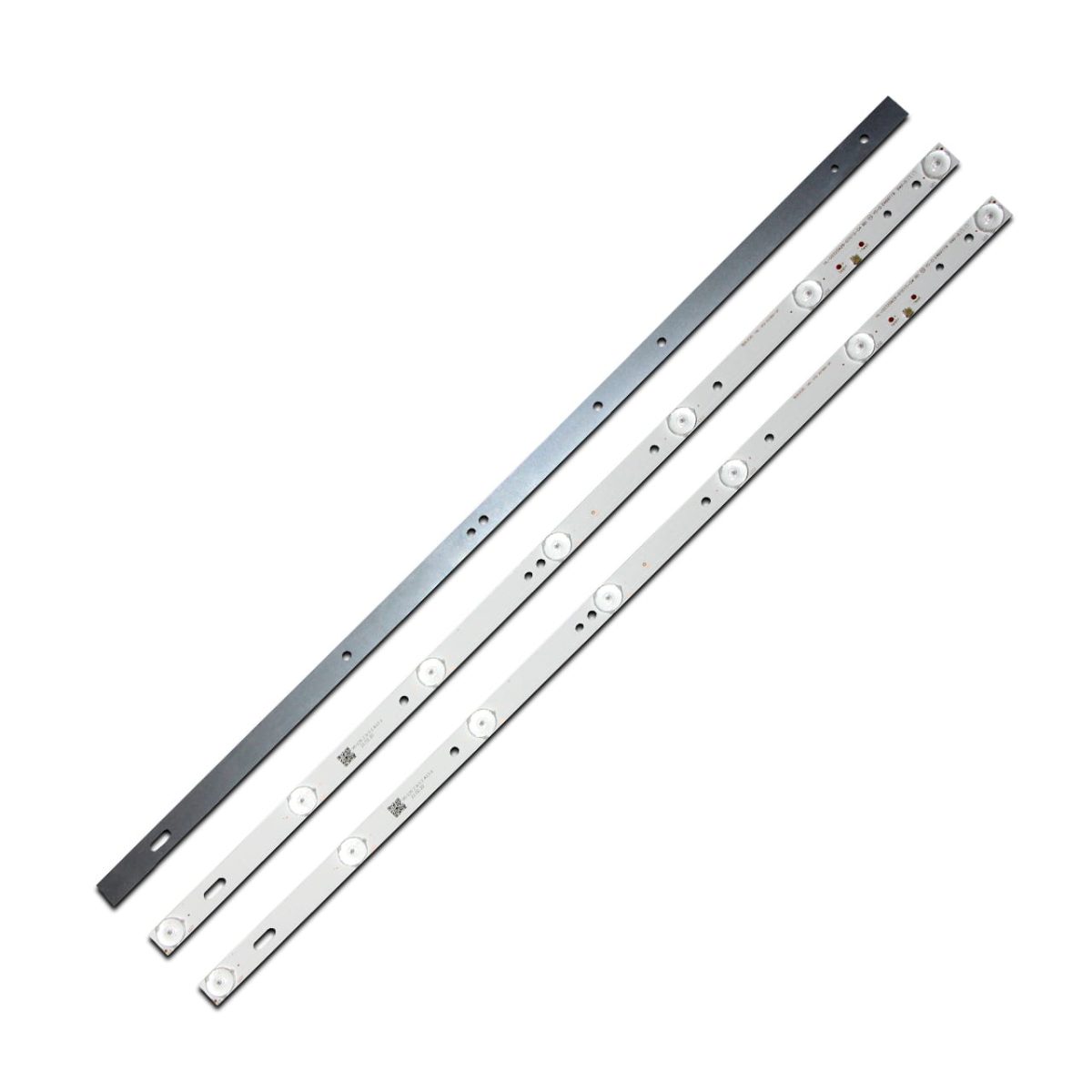

Полный комплект состоит из трех планок:
- HL-00320A28-0701S-04 180.DT0-321800-2H (3V)
Цена указана за полный комплект из трёх светодиодных планок.
Возможна проклейка теплопроводящего скотча по запросу.
Комплект планок LED подсветки HL-00320A28-0701S-04 характеристики:

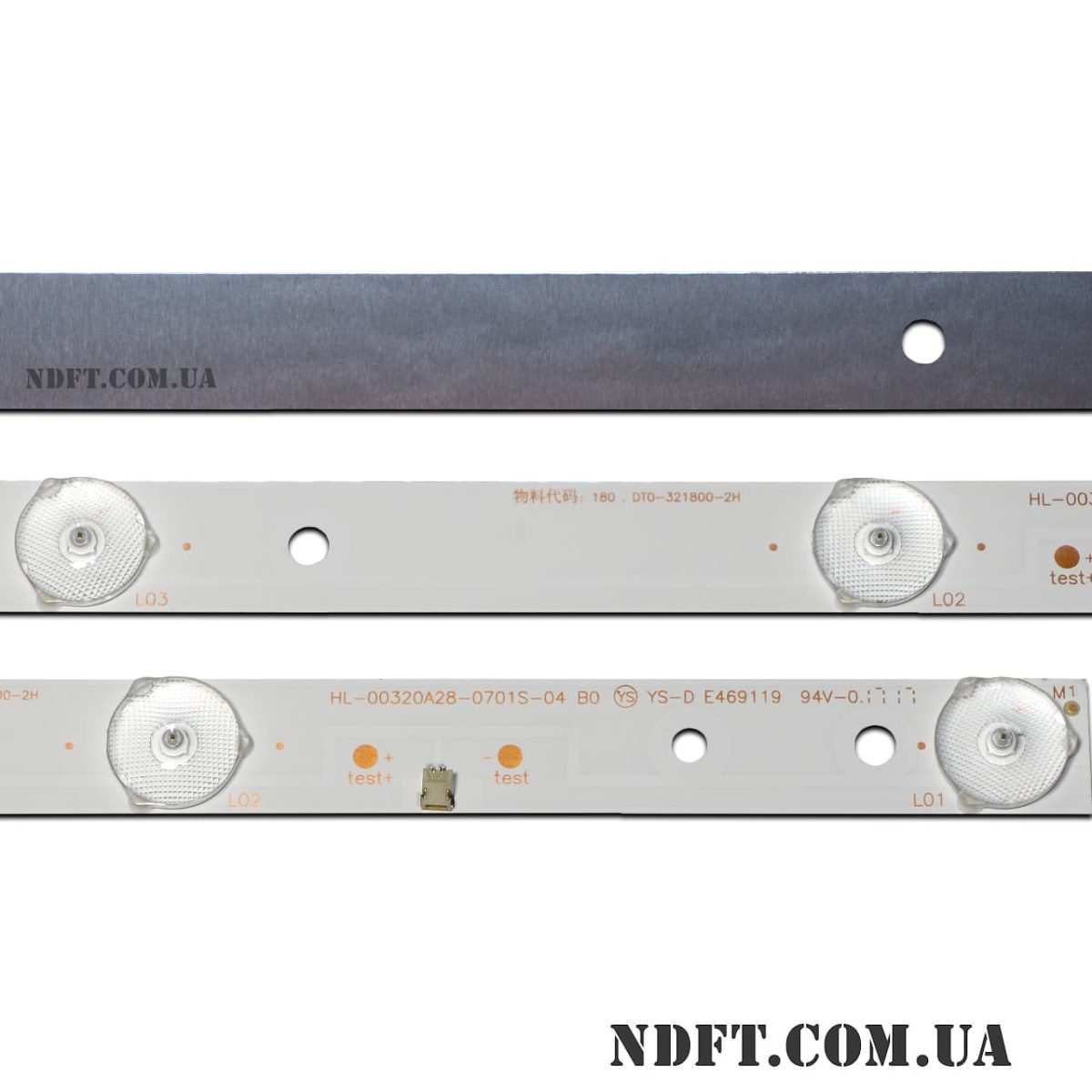

- Маркировка: HL-00320A28-0701S-04 180.DT0-321800-2H (ZDCX32D07-ZC14FG-05)
- Рабочее напряжение одного светодиода: 3 В
- Высота планки (подложка + линза): 7 мм
- Диагональ экрана: 32″
- Диаметр светорассеивателя: 11 мм
- Длина каждой планки: 598 мм
- Количество контактов на разъеме: 2
- Количество светодиодов на (каждой) планке: 7 шт.
- Материал подложки: алюминий
- Расстояние между центрами крепежных отверстий: 22-130-48-86-9-93-141 мм
- Расстояние между центрами светодиодов: 98-96-94-94-96-98 мм
- Тип светорассеивателя: выпуклый
- Ширина подложки планок: 17 мм
- Применение: ремонт задней (Direct LED) подсветки телевизоров
- Гарантия: 6 мес.
Аналоги HL-00320A28-0701S-04:
- ZDCX32D07-ZC14FG-05
- HL-00320A28-0701S-05 A2
- MS-L1225 V2 022-P1K3582A (3V) 2 планки в комплекте (18FL400C78T0100084200432 A4 129-132LM 3.0-3.2V 19 WR)
- MS-L2391 V1 (3V)
- MS-L0858 V2
Применяются для ремонта телевизоров в следующих матрицах (панелях):
- 180.DT0-32D900-0H
- CX315DLEDM и других.
Совместимость с моделями телевизоров HL-00320A28-0701S-04 диагональю 32″:
- BBK: 32LEM-1007/T2C, BBK 32LEM-1009/T2C, BBK 32LEM-1042/T2C, 32LEX-5027/T2C, 32LEX-7027/T2C, 32LEX-7163/TS2C, 32LEX-7127/TS, 32LEX-7163TS2, 32LEX-7163/TS2
- ECG: 32LED731PVR
- DEXP: H32B7000K, H32B7000E
- DOFFLER: 32CH15-T2
- GALATEC: TVS-S3201EL, GALATEC TVS-S3202EL
- Hyundai: H-LED32V18
- JVC: LT-32DE75
- Manta: LED93205, LED3204 7LED (встречаются на 8LED SQY32LB_3X8_MCPCB_V2), LED320E10, LED3203, LED32205 , LED9320E1S, LED TV32″ DVB-T/C MPEG4
- Mystery: MTV-3225LT2
- RUBIN: RB-32SE9T2S
- Salora: 32LED1600
- Sansui: SMX32D7
- SHIVAKI: STV-32LED14
- Skymaster: 32SH1000-TNY-N23, 32SHA2000, 32SH2000, SM32002-N2, 32SH1000, SM32001
- Smart-Tech: LE-32D7, LE-32D8, LE-3229N
- TELEFUNKEN: TF-LED32S6, TF-LED32S62T2, TF-LED32S6T2, TF-LED32S67T2, TF-LED32S65T2 и другими.
ВНИМАНИЕ:
- Рекомендуем перед совершением покупки сверить маркировку LED планок с маркировкой товара на сайте. Иногда маркировка на товаре может не совпадать с той, что указана на ваших планках, хотя и полностью совместима или телевизоры определенной модели могут содержать подсветку отличную друг от друга в зависимости от партии производства. Если сомневаетесь какая подсветка вам нужна, то позвоните для уточнения и консультации.
- Перед продажей проверяется каждая планка на работоспособность специальным тестером. Настоятельно не рекомендуется проверять светодиодные линейки устройствами, напрямую не предназначенными для этого. У нас вы можете заказать устройства для проверки работоспособности LED подсветки в разделе оборудование для диагностики.
