J6L4-460SMA-R3+J6L4-460SMB-R3 (46-5030-LED-MCPCB-L/R, SLED-MCPCB-LED5030-22MM-WIDTH-46-LEFT/RIGHT-REV0.1) – Комплект планок LED подсветки для телевизоров Samsung 46″

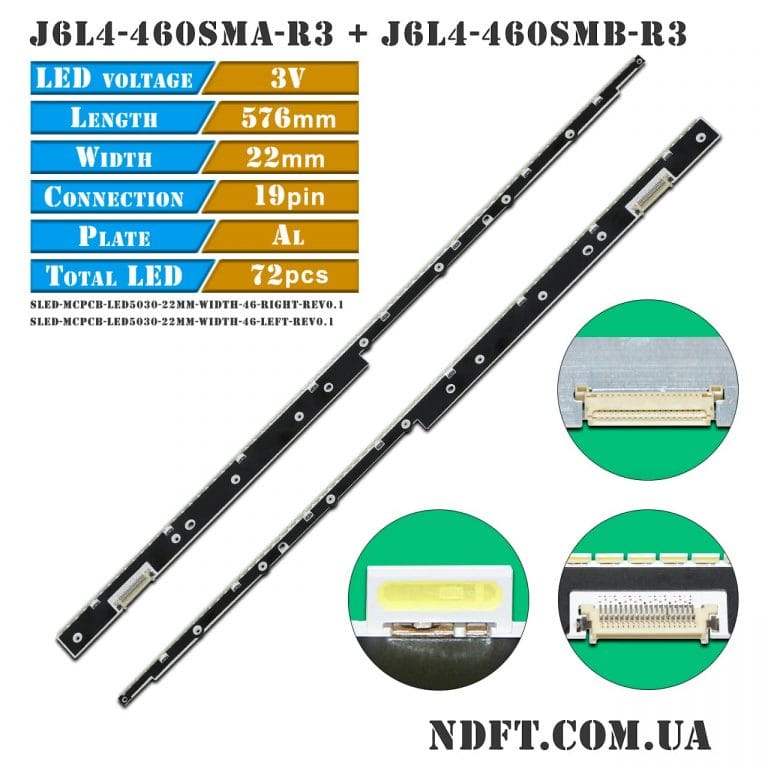

Комплект планок LED подсветки J6L4-460SMA-R3+J6L4-460SMB-R3 (46-5030-LED-MCPCB-L/R, SLED-MCPCB-LED5030-22MM-WIDTH-46-LEFT/RIGHT-REV0.1) характеристики:

• Маркировка:
  • SLED_MCPCB_LED5030_22MM_WIDTH_46_LEFT_REV0.1
  • SLED_MCPCB_LED5030_22MM_WIDTH_46-RIGHT_REV0.1
  • 46-5030-LED-MCPCB-L
  • 46-5030-LED-MCPCB-R
  • J6L4-460SMA-R3
  • J6L4-460SMB-R3
• Рабочее напряжение одного светодиода: 3 В
• Высота планки (подложка + линза): 5 мм
• Диагональ экрана: 46″
• Длина каждой планки: 576 мм

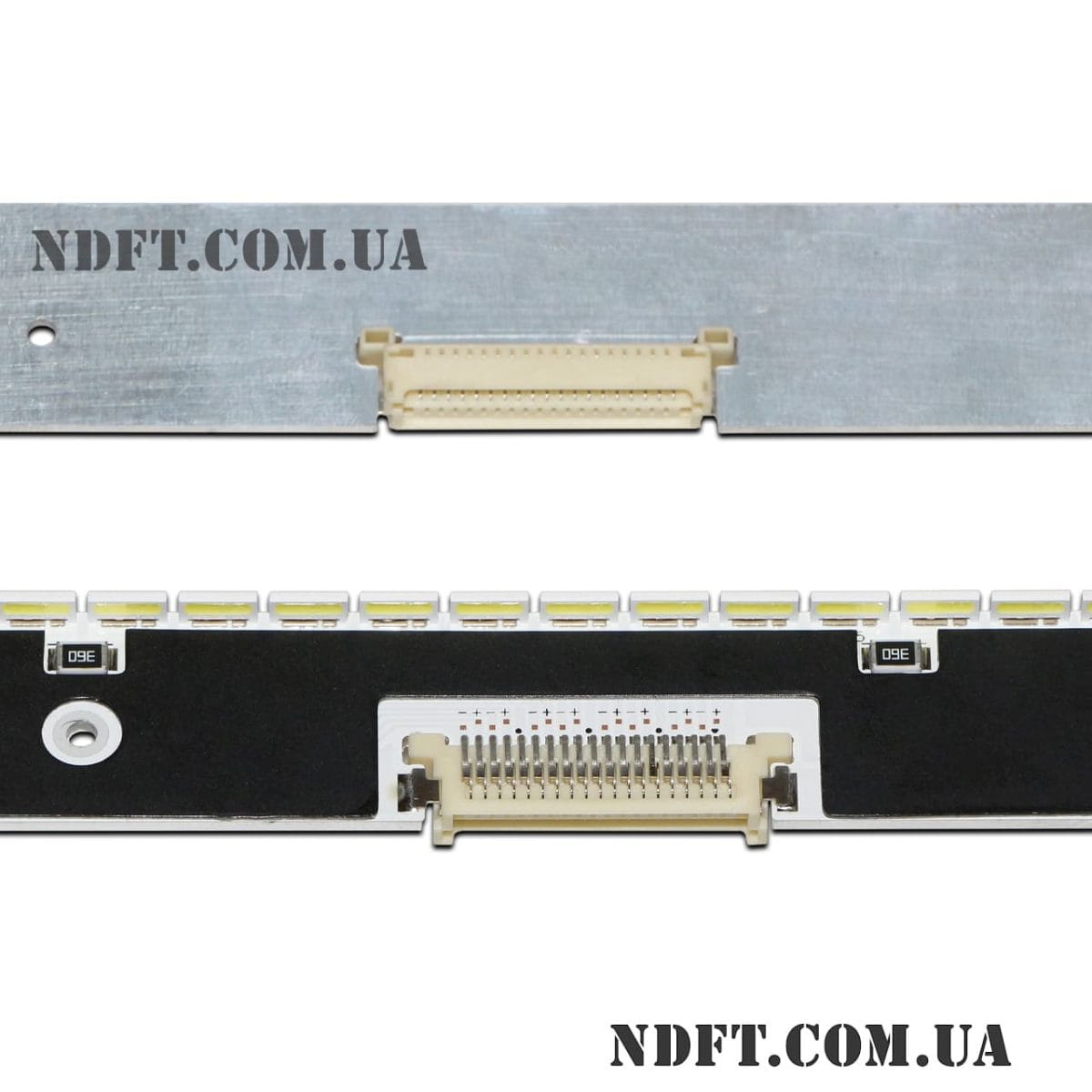

• Количество контактов на разъеме: 19
• Количество светодиодов на каждой планке: 72 шт. (8 групп по 9 шт.)
• Материал подложки: алюминий
• Расстояние между центрами крепежных отверстий: 96-9-44-63-29-40-75-48-19-64-70 мм
• Расстояние между центрами светодиодов: 8 мм
• Расстояние между центром 1-го и последнего LED: 568 мм
• Тип светорассеивателя: открытый диод
• Размеры светодиода (Д×Ш×В): 7×4×1 мм
• Ширина подложки планок:
  • В узкой области: 7 мм
  • В средней части: 11 мм
  • В широкой области: 22 мм
• Применение: ремонт торцевой (Edge LED) подсветки телевизоров
• Гарантия: 6 мес.

Аналоги 6L4-460SMA-R3+J6L4-460SMB-R3 (46-5030-LED-MCPCB-L/R, SLED-MCPCB-LED5030-22MM-WIDTH-46-LEFT/RIGHT-REV0.1):

• SLED-MCPCB-LED5030-22MM-WIDTH-46-LEFT-REV0.1
• SLED-MCPCB-LED5030-22MM-WIDTH-46-RIGHT-REV0.1
• BN96-30074A, BN96-30075A
• BN96-16619A, BN96-16620A
• BN96-16620A

Применяются для ремонта телевизоров в следующих матрицах (панелях):

• LTJ460HQ01-B, LTJ460HQ05-V, LTJ460HQ04, LTJ460HQ09, LTJ460HQ10, LTJ460HQ11, LTJ460HQ05-J, LTJ460HQ01-J и других.

Совместимость с моделями телевизоров Samsung диагональю 46″:

• Samsung: UE46A, UE46D7000, UE46D7000LS, UE46D8000 , UE46D8000YS, UE46D8000YQ, UN46D8000, UN46D7000, UA46D8000, UA46D7000, U46D7000LJ, EU46D700, UN46D7000LF и другими.

ВНИМАНИЕ:

• Рекомендуем перед совершением покупки сверить маркировку LED планок с маркировкой товара на сайте. Иногда маркировка на товаре может не совпадать с той, что указана на ваших планках, хотя и полностью совместима или телевизоры определенной модели могут содержать подсветку отличную друг от друга в зависимости от партии производства. Если сомневаетесь какая подсветка вам нужна, то позвоните для уточнения и консультации.
• Перед продажей проверяется каждая планка на работоспособность специальным тестером. Настоятельно не рекомендуется проверять светодиодные линейки устройствами, напрямую не предназначенными для этого. У нас вы можете заказать устройства для проверки работоспособности LED подсветки в разделе оборудование для диагностики.

Возможна проклейка теплопроводного скотча по запросу.

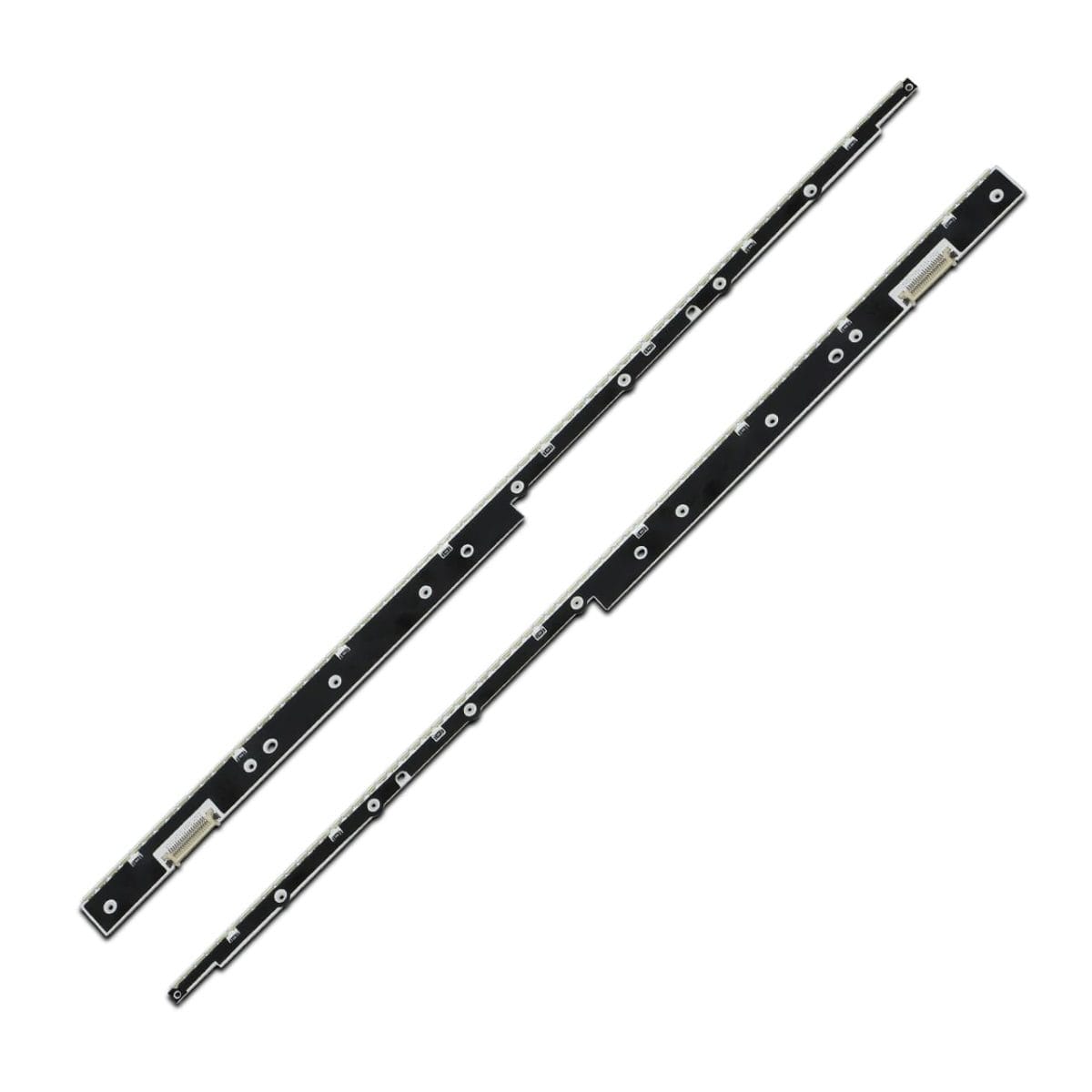

Полный комплект состоит из двух планок:

• J6L4-460SMA-R3 (46-5030-LED-MCPCB-L, SLED-MCPCB-LED5030-22MM-WIDTH-46-LEFT-REV0.1) — 1 шт.
• J6L4-460SMB-R3 (46-5030-LED-MCPCB-R, SLED-MCPCB-LED5030-22MM-WIDTH-46-RIGHT-REV0.1) — 1 шт.

Цена указана за полный комплект из двух светодиодных планок.
