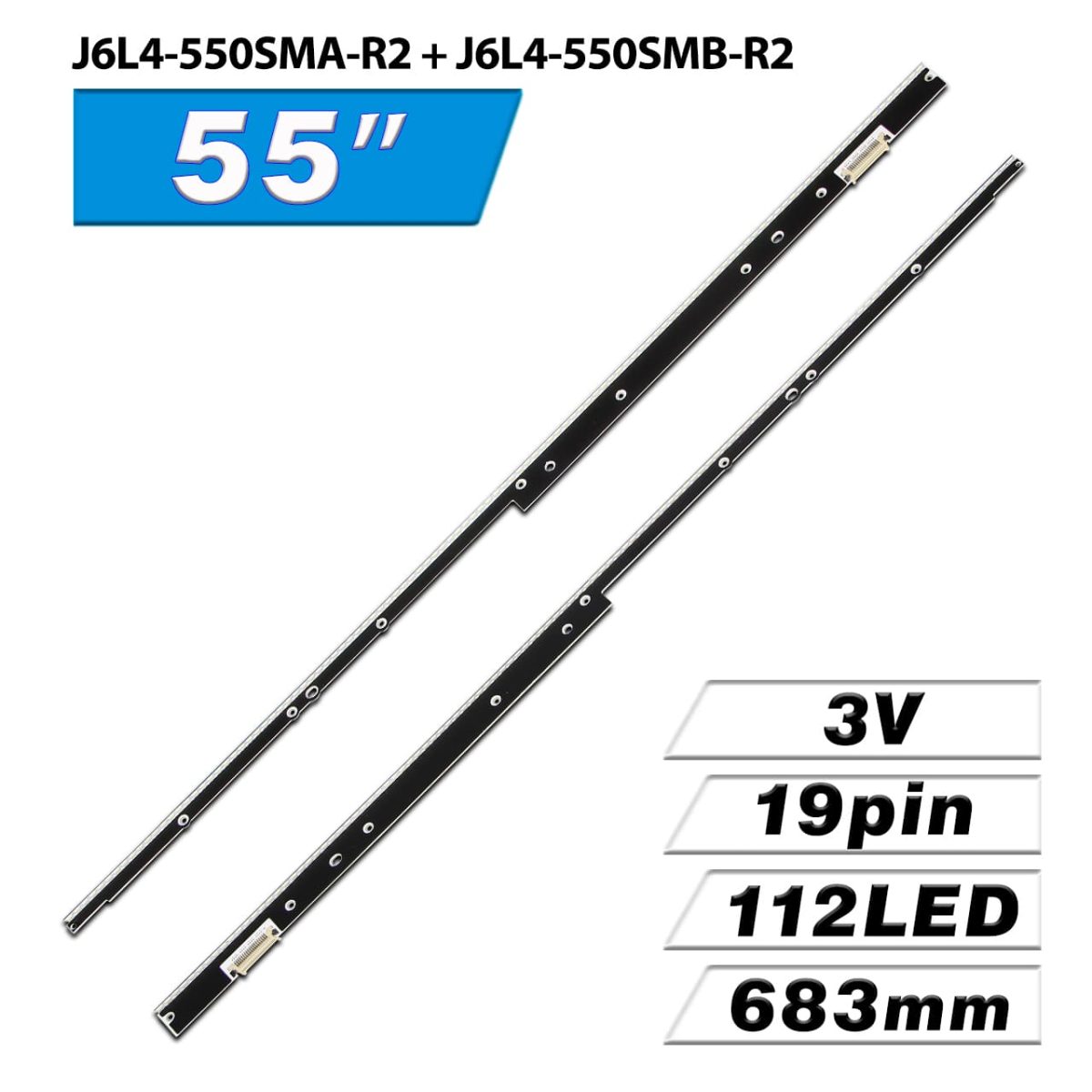

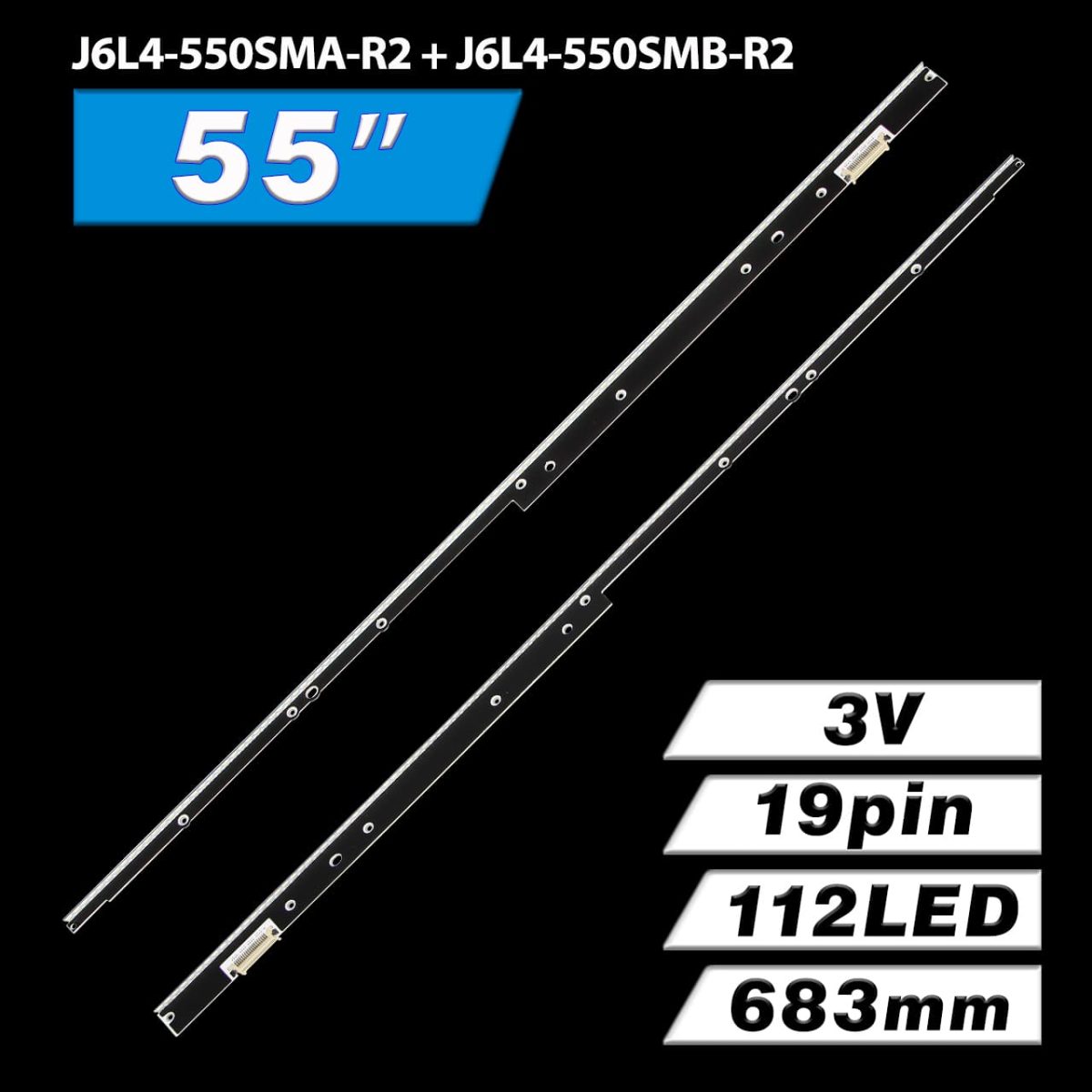

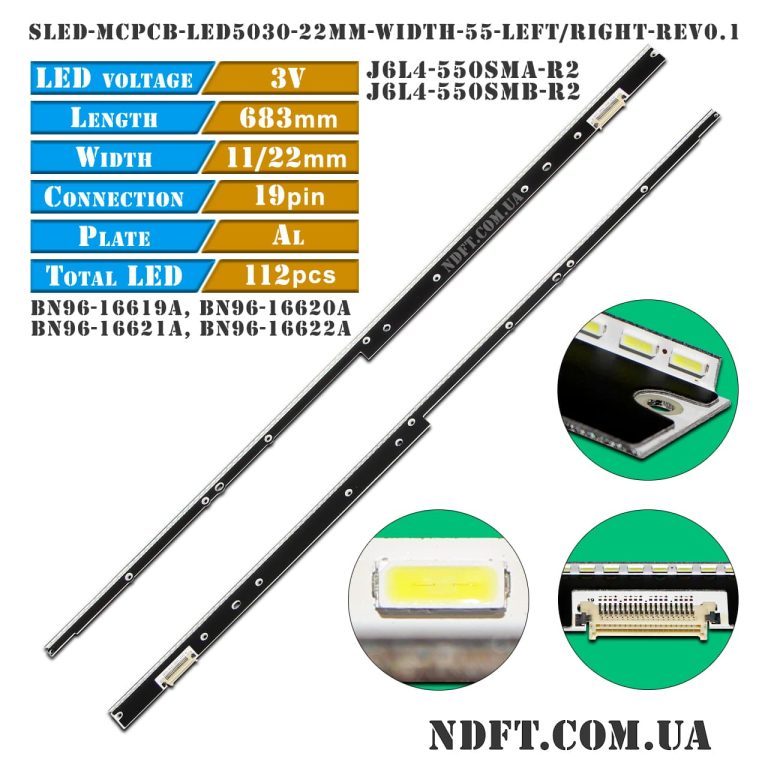

Комплект планок LED подсветки SLED-MCPCB-LED5030-22MM-WIDTH-55-LEFT/RIGHT-REV0.1 характеристики:

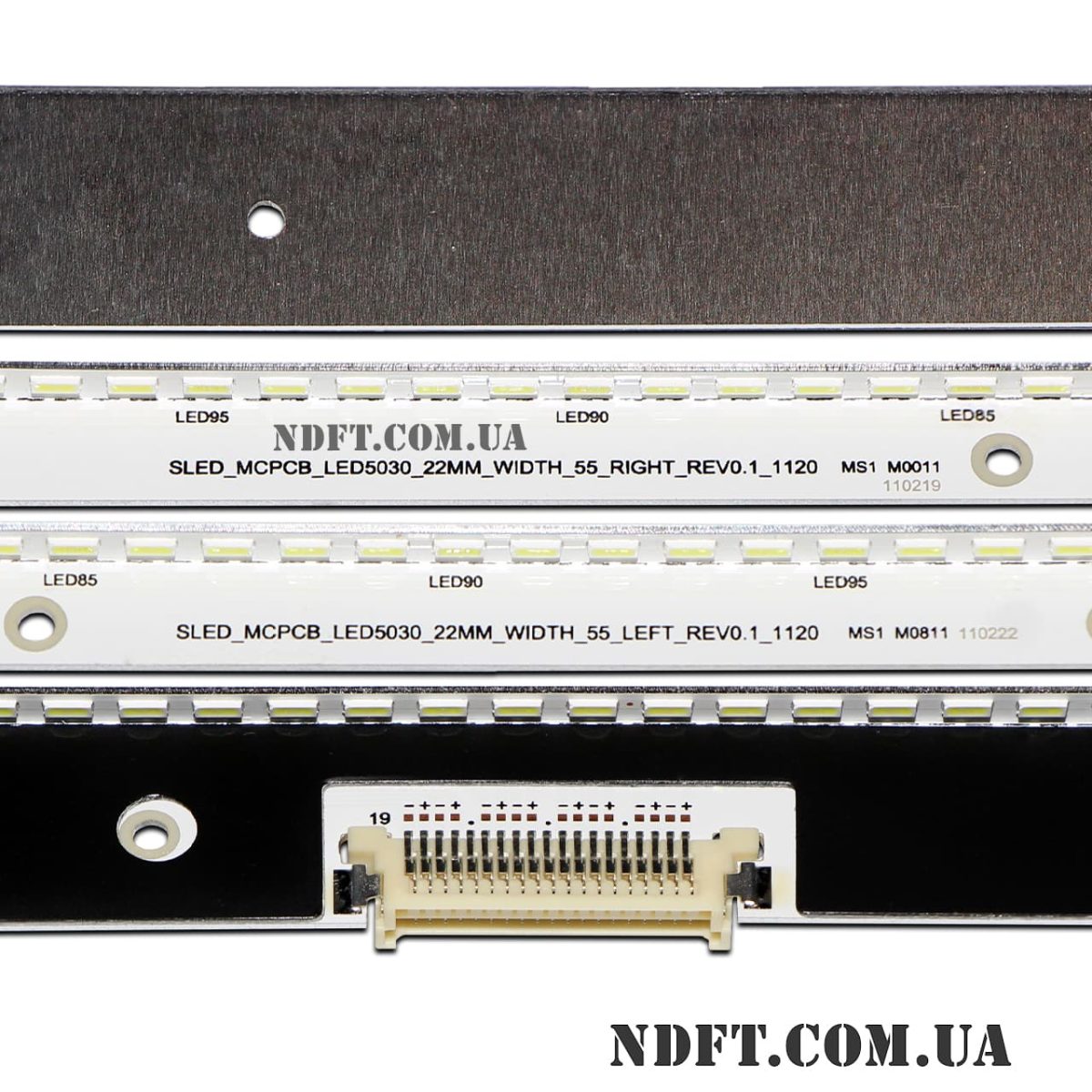

- Маркировка:
- SLED_MCPCB_LED5030_22MM_WIDTH_55_LEFT_REV0.1_1120
- SLED_MCPCB_LED5030_22MM_WIDTH_55_RIGHT_REV0.1_1120
- Рабочее напряжение одного светодиода: 3 В
- Общее напряжение планки: 42 В (8×14S1P)
- Количество светодиодов на каждой планке: 112 шт. (8 групп по 14 шт.)
- Высота планки (подложка + линза): 5 мм
- Диагональ экрана: 55″
- Длина каждой планки: 683 мм
- Количество контактов на разъеме: 19
- Материал подложки: алюминий
- Расстояние между центрами крепежных отверстий: 91-61-100-52-18-110-55-16-85-84 мм
- Расстояние между центрами светодиодов: 8 мм
- Тип светорассеивателя: открытый диод
- Размеры светодиода (Д×Ш): 5×3 мм (5030) или 4×1,4 мм (4014)
- Ширина подложки планок:
- В узкой области: 11 мм
- В широкой области: 22 мм
- Применение: ремонт торцевой (Edge LED) подсветки телевизоров
- Гарантия: 6 мес.
Аналоги SLED-MCPCB-LED5030-22MM-WIDTH-55-LEFT/RIGHT-REV0.1:
- 55-5030-LED-MCPCB-L, 55-5030-LED-MCPCB-R
- BN96-16621A, BN96-16622A
- BN96-16619A, BN96-16620A
- J6L4-550SMA-R2
- J6L4-550SMB-R2
- SLED-MCPCB-LED5030-22MM-WIDTH-55-LEFT-REV0.1
- SLED-MCPCB-LED5030-22MM-WIDTH-55-RIGHT-REV0.1
- SLED_MCPCB_LED7032_22MM_WIDTH_55_LEFT_REV0.1_1120 (SLED-MCPCB-LED7032-22MM-WIDTH-55-LEFT-REV0.1)
- SLED_MCPCB_LED7032_22MM_WIDTH_55_RIGHT_REV0.1_1120 (SLED-MCPCB-LED7032-22MM-WIDTH-55-RIGHT-REV0.1)
Применяются для ремонта телевизоров в следующих матрицах (панелях):
- LTJ550HQ02-V
- LTJ550HQ11-J
- LTJ550HQ02-C
- LTJ550HQ09-H
- LTJ550HQ10-H и других.
Совместимость с моделями телевизоров Samsung диагональю 55″:
- Samsung: UN60D8000, UA60D8000, UA55D7000LJ, UA55D8000Y, UA55D8000YJ, UE55D8000, UE55D8000Y, UN55D7000, UN55D7000LFXZA, UN55D8000, UN55D8000Y, UE55D7090, UE55D7090LSXZG, UA55D7000, UA55D7000L, UA55D8000, EU55D8000YS, UE55D7000LSXTK, UE55D7000LUXXU, UE55D7000LSXUA, UE55D7080, UE55D7080LS, UN55D7900XF, UN55D7050, UE55D8090Y, UE55D8080Y, UE55D8005Y, UE55D7005L, LH55UEPLGC, UA55D7000LM и другими.
ВНИМАНИЕ:
- Рекомендуем перед совершением покупки сверить маркировку LED планок с маркировкой товара на сайте. Иногда маркировка на товаре может не совпадать с той, что указана на ваших планках, хотя и полностью совместима или телевизоры определенной модели могут содержать подсветку отличную друг от друга в зависимости от партии производства. Если сомневаетесь какая подсветка вам нужна, то позвоните для уточнения и консультации.
- Перед продажей проверяется каждая планка на работоспособность специальным тестером. Настоятельно не рекомендуется проверять светодиодные линейки устройствами, напрямую не предназначенными для этого. У нас вы можете заказать устройства для проверки работоспособности LED подсветки в разделе оборудование для диагностики.
- В данном комплекте могут встречаться светодиоды размера 5030 (4014) или 7032, на 112 или 96 светодиодов на планке соответственно.
- Светодиоды 4014 установлены на планках подсветки на алюминиевой подложке в изогнутом исполнении для более качественного охлаждения и надёжной транспортировки товара.

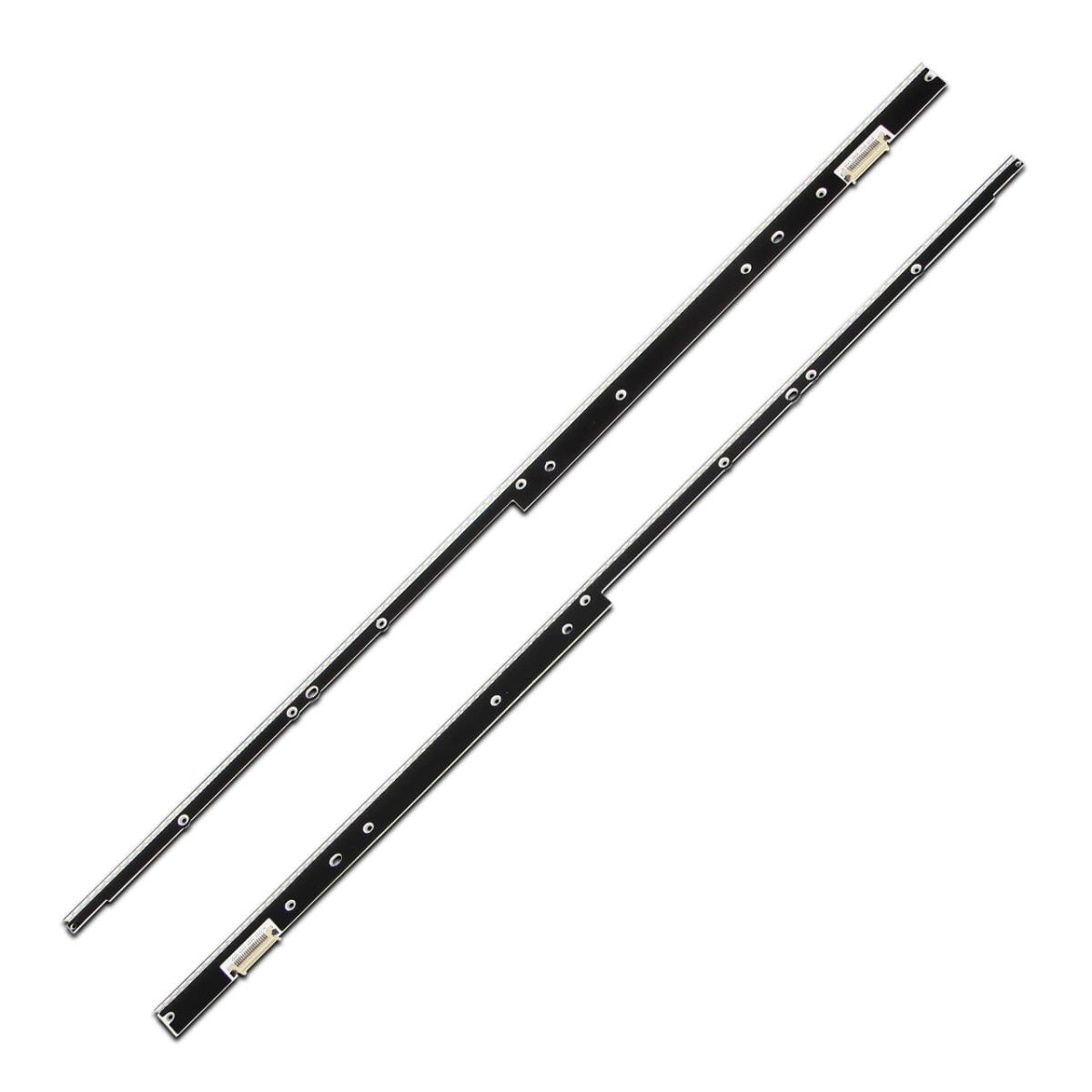

Полный комплект состоит из двух планок:
- SLED_MCPCB_LED5030_22MM_WIDTH_55_LEFT_REV0.1_1120 (J6L4-550SMA-R2)
- SLED_MCPCB_LED5030_22MM_WIDTH_55_RIGHT_REV0.1_1120 (J6L4-550SMB-R2)
Цена указана за полный комплект из двух светодиодных планок.
