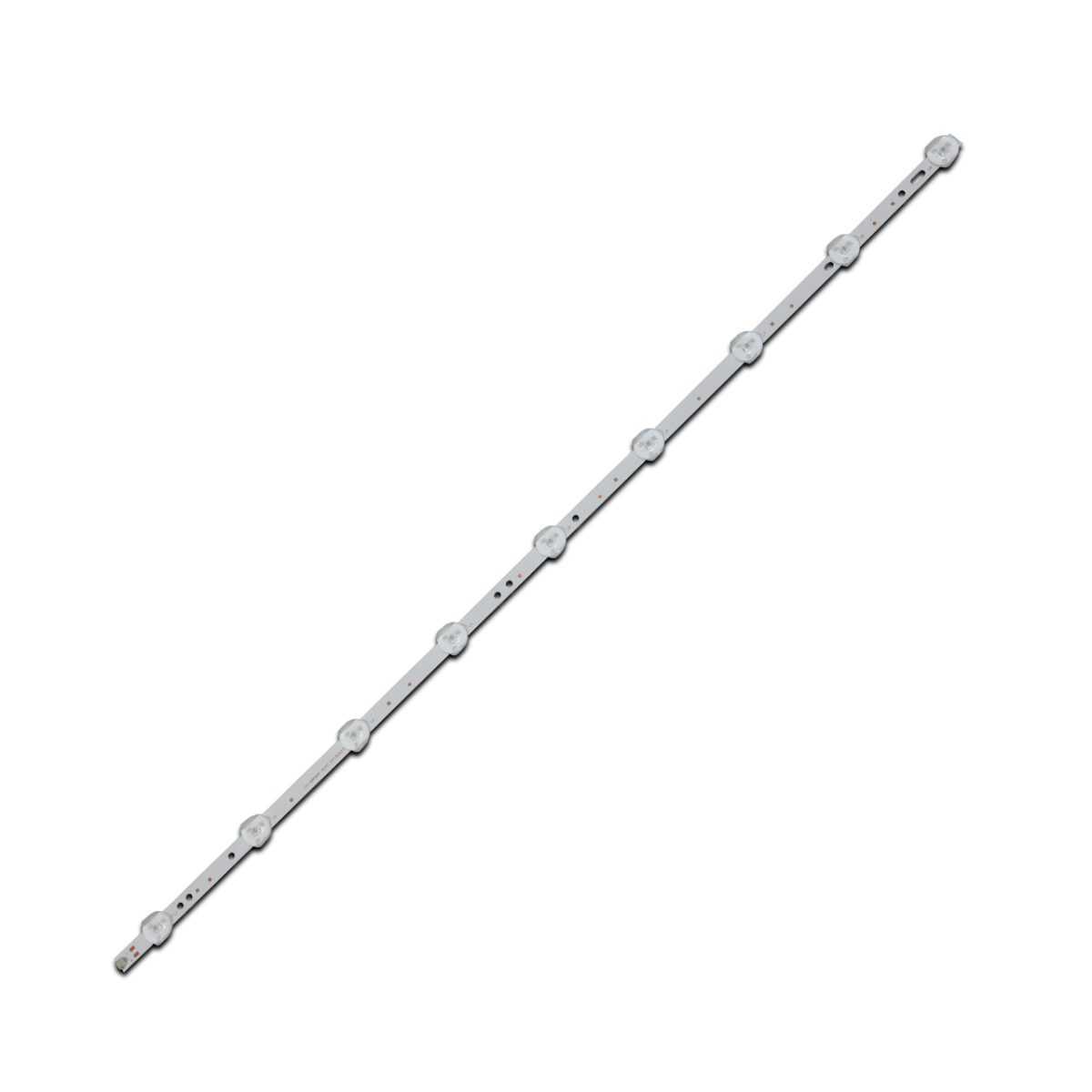

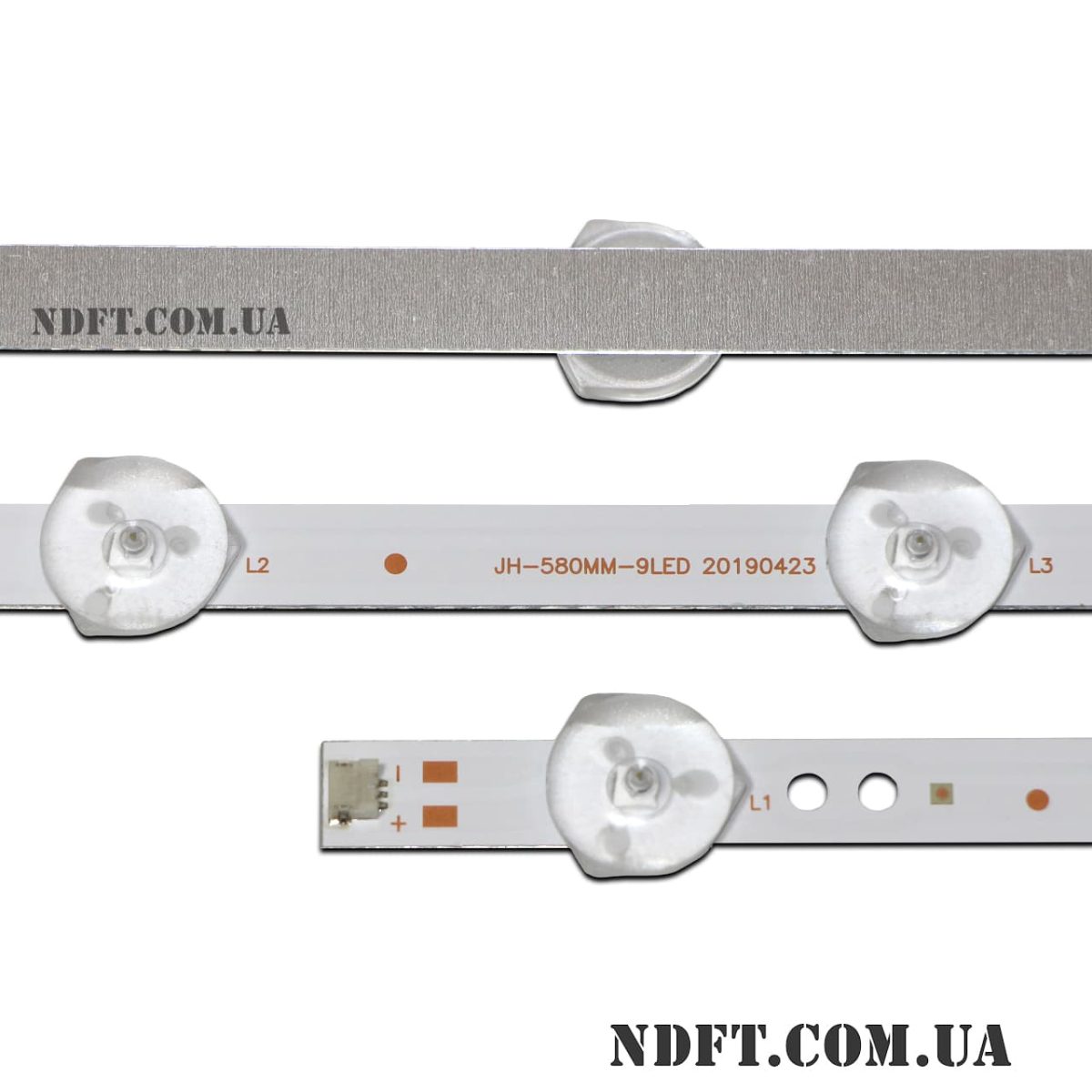

JH-580MM-9LED (580×10 мм, 3В, 9 led) – Универсальная планка LED подсветки для телевизоров

Артикул: 1460065

150.15

125.30 ₴
137.55 ₴
150.15 ₴

Доставка:

  • Новая почта / курьер НП
  • Укрпочта
  • Самовывоз (г. Ивано-Франковск)
3 Человека сейчас смотрит этот товар!

Описание

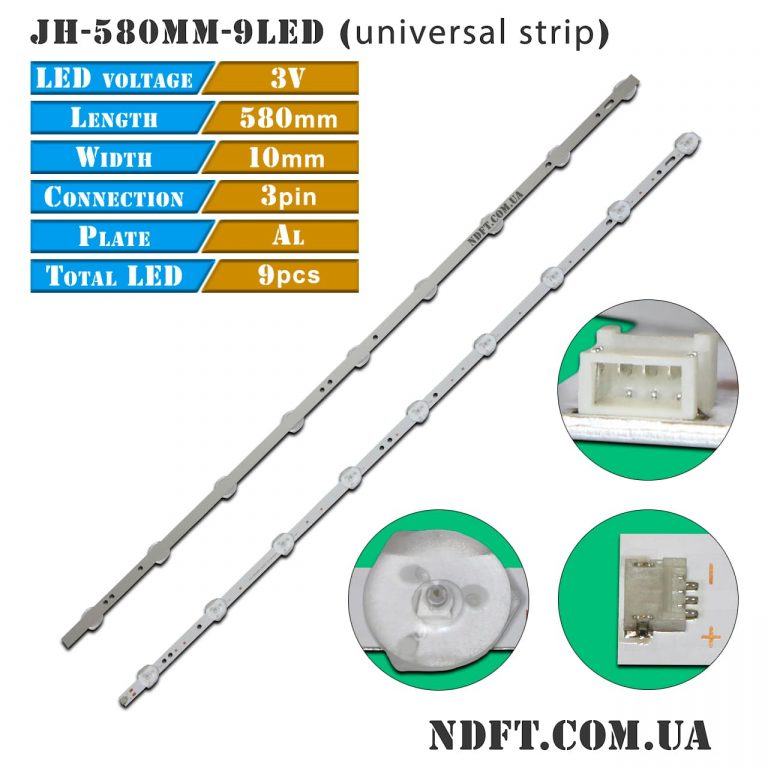

Универсальная планка LED подсветки JH-580MM-9LED 580mm 3V 9led характеристики:

  • Маркировка: JH-580MM-9LED
  • Рабочее напряжение одного светодиода: 3 В
  • Высота планки (подложка + линза): 7 мм
  • Диаметр светорассеивателя: 16 мм
  • Длина планки: 580 мм
  • Количество контактов на разъеме: 3
  • Количество светодиодов на планке: 9 шт.
  • Материал подложки: алюминий + теплопроводный скотч
  • Расстояние между центрами крепежных отверстий: 6-29-185-8-46-177-51-11 мм
  • Расстояние между центрами светодиодов: 68 мм
  • Тип светорассеивателя: выпуклый
  • Ширина подложки планок: 10 мм
  • Применение: ремонт задней (Direct LED) подсветки телевизоров

Аналоги JH-580MM-9LED 580mm 3V 9led:

  • CY 32 2X9 PB08D581103BL041-005H (отличается шаг LED, расположение разъема, полярность на разъеме)
  • CY 32 2X9 PB08D581103BL041-009H (отличается шаг LED, расположение разъема, полярность на разъеме)
  • 8D2A-DLM3-2009A1 (отличается шаг LED, расположение разъема, полярность на разъеме)

Применяются для ремонта телевизоров в следующих матрицах (панелях):

  • BOE HV320WHB-N80

Совместимость с моделями телевизоров диагональю 32″:

  • Jameson: JS-3200
  • Kamasonic: KS-1132
  • Nomi: 32H10
  • Sunny: SN032LD12AT071-S2, SN032DLDS512-ASTCS2F

Рекомендации по установке в качестве аналога планок JH-580MM-9LED 580mm 3V 9led:

  1. Отсутствие оригинальных планок на рынке: решается поиском и подбором аналогов, с максимально близкими ключевыми характеристиками к оригиналу. Ключевыми характеристиками могут быть:
    • форма линзы;
    • число светодиодов на планке;
    • вольтаж одного светодиода;
    • длина планки;
    • общее напряжение всей планки или группы светодиодов;
    • последовательное или параллельно-последовательное соединение групп светодиодов.
  2. Если не совпадают крепежные отверстия: решается установкой планок на двухсторонний теплопроводный скотч к корпусу телевизора. Все выступы на корпусе, которые мешают установке планок, нужно аккуратно демонтировать. На планках 780MMX14MM-10LED 1W 6V уже нанесен двухсторонний теплопроводный скотч.
  3. Если отличается разъем: решается подпайкой проводов к контактным площадкам возле разъема, соблюдая полярность указанную возле контактных площадок.
  4. Если не совпадает шаг светодиодов: решается надрезами в светоотражающей пленке для создания отверстий под другое расположение линз.
  5. Ширина планок и округлая форма линзы в большинстве случаев может незначительно отличаться, но на конечный результат сильно не влияет.

ВНИМАНИЕ:

  • Рекомендуем перед совершением покупки сверить маркировку LED планок с маркировкой товара на сайте. Иногда маркировка на товаре может не совпадать с той, что указана на ваших планках, хотя и полностью совместима или телевизоры определенной модели могут содержать подсветку отличную друг от друга в зависимости от партии производства. Если сомневаетесь какая подсветка вам нужна, то позвоните для уточнения и консультации.
  • Перед продажей проверяется каждая планка на работоспособность специальным тестером. Настоятельно не рекомендуется проверять светодиодные линейки устройствами, напрямую не предназначенными для этого. У нас вы можете заказать устройства для проверки работоспособности LED подсветки в разделе оборудование для диагностики.

Полный комплект состоит из трех универсальных планок:

  • JH-580MM-9LED (580×10 мм, 3В, 9 led)

Цена указана за одну универсальную светодиодную планку.
