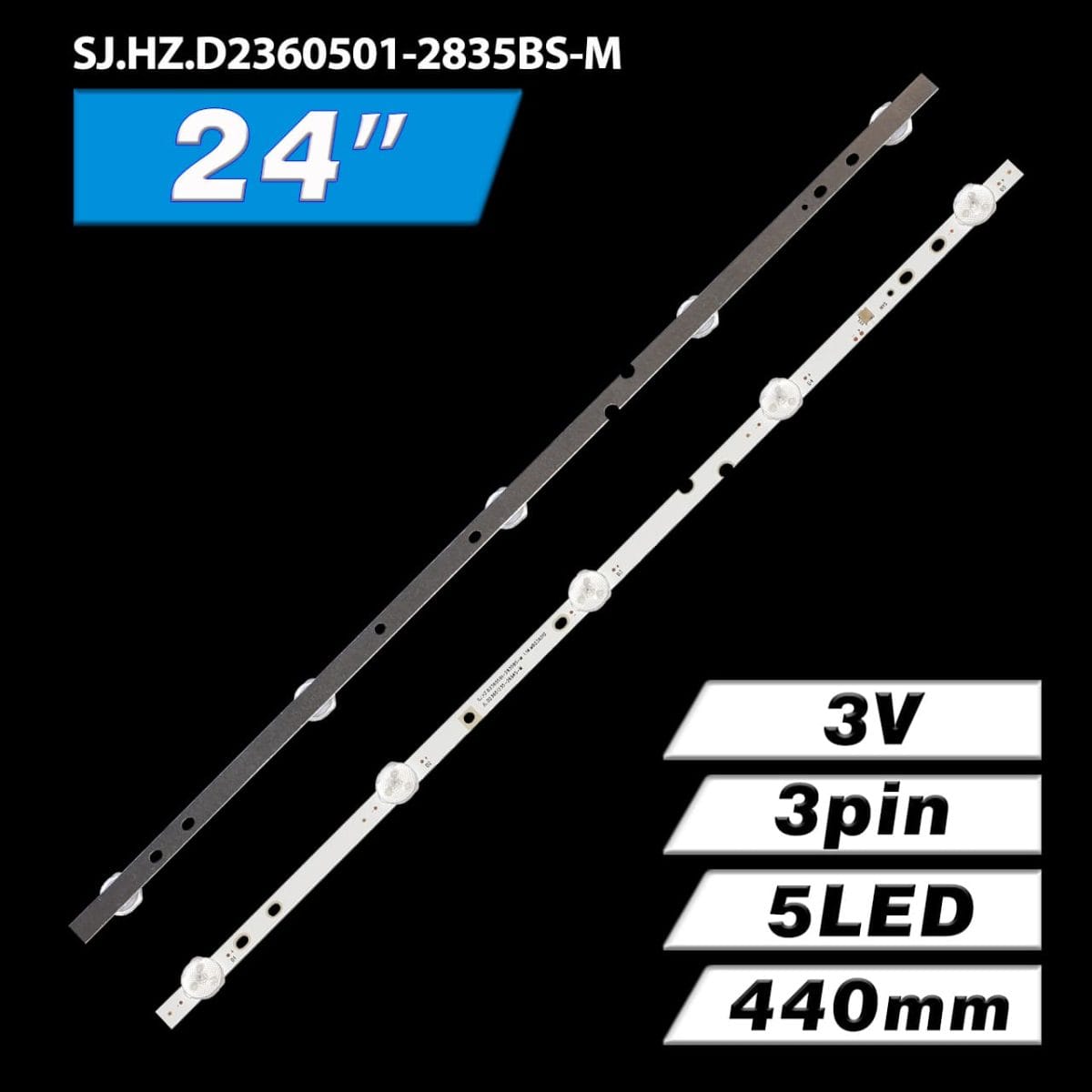

JL.D23651235-269AS-M (SJ.HZ.D2360501-2835BS-M 1.14.MD236012, Supra STV-LC24LT0010W, Liberton 24HE1HDT) – Комплект LED подсветки для телевизоров 24″

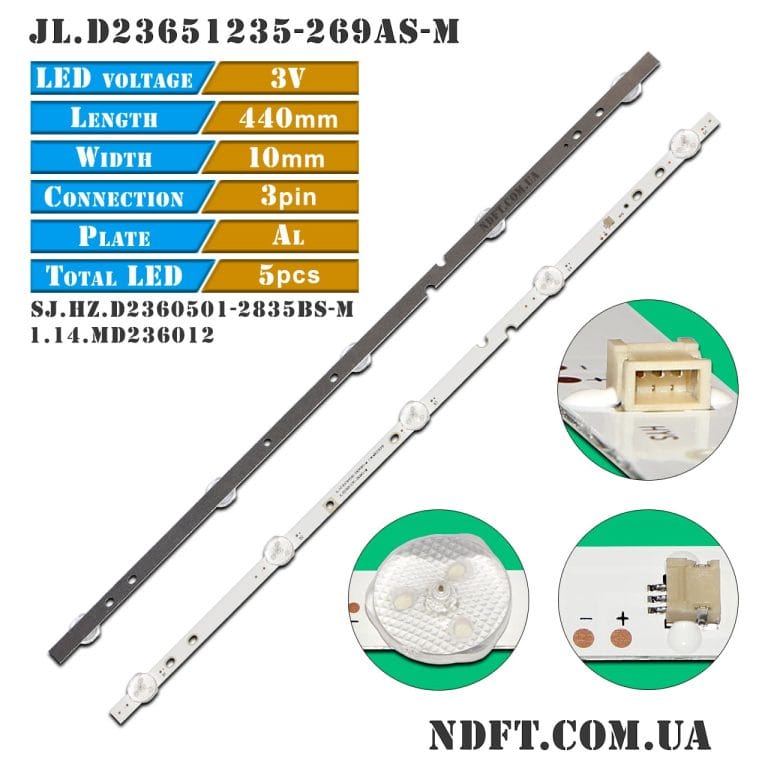

Комплект планок LED подсветки JL.D23651235-269AS-M (SJ.HZ.D2360501-2835BS-M 1.14.MD236012) характеристики:

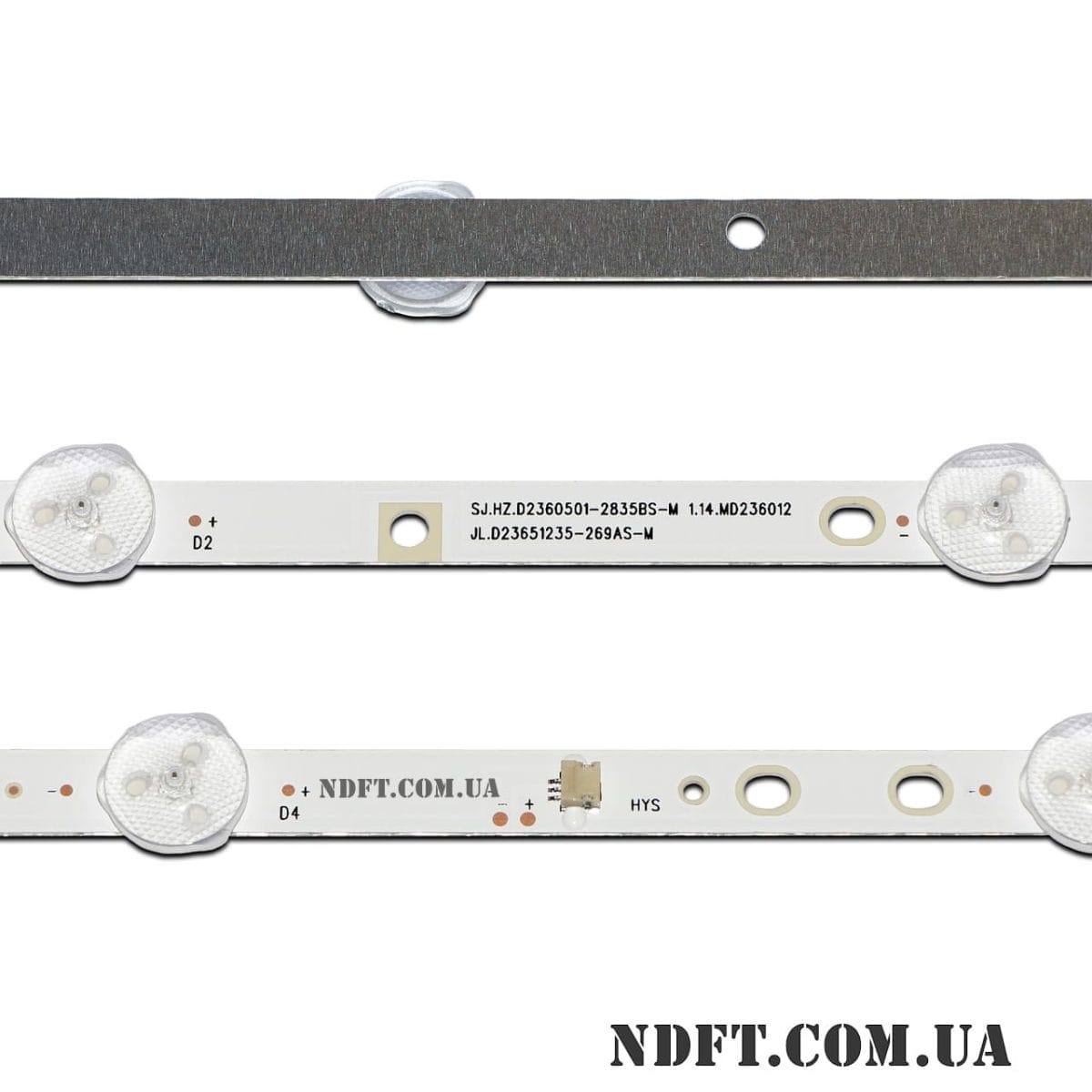

• Маркировка:
  • JL.D23651235-269AS-M
  • SJ.HZ.D2360501-2835BS-M 1.14.MD236012
• Рабочее напряжение одного светодиода: 3 В
• Общее напряжение планки: 15 В (5S1P)
• Количество светодиодов на каждой планке: 5 шт.
• Высота планки (подложка + линза): 7 мм
• Диагональ экрана: 24″
• Диаметр светорассеивателя: 16 мм
• Длина каждой планки: 440 мм
• Количество контактов на разъеме: 3
• Материал подложки: алюминий
• Расстояние между центрами крепежных отверстий: 17-100-49-171-8-17 мм
• Расстояние между центрами светодиодов: 100-99-99-100 мм
• Расстояние между центром 1-го и последнего LED: 398 мм
• Тип светорассеивателя: выпуклый
• Ширина подложки планок: 10 мм
• Применение: ремонт задней (Direct LED) подсветки телевизоров
• Гарантия: 6 мес.

Аналоги JL.D23651235-269AS-M (SJ.HZ.D2360501-2835BS-M 1.14.MD236012):

• FZD-03E 348124HN
• JL.D24051235-392AS-M (отличается разъем, проверить параметры планок)
• 06YY-31.11.023600011-D5-128T05V3C-180913N3-07368-HZ.D236S04-15286-DR1008

Применяются для ремонта телевизоров в следующих матрицах (панелях):

• CV236PW02S
• V236BJ1-P01 и других.

Совместимость с моделями телевизоров диагональю 24″:

• Awox: 2460, STV-LC24LT0010W
• Fusion: FLTV-24B100
• Harper: 24R575T
• Liberton: 24HE1HDT
• Supra: STV-LC24LT0010W
• Telefox: 24TD2400
• Vityas: 24LH0201 и другими.

ВНИМАНИЕ:

• Рекомендуем перед совершением покупки сверить маркировку LED планок с маркировкой товара на сайте. Иногда маркировка на товаре может не совпадать с той, что указана на ваших планках, хотя и полностью совместима или телевизоры определенной модели могут содержать подсветку отличную друг от друга в зависимости от партии производства. Если сомневаетесь какая подсветка вам нужна, то позвоните для уточнения и консультации.
• Перед продажей проверяется каждая планка на работоспособность специальным тестером. Настоятельно не рекомендуется проверять светодиодные линейки устройствами, напрямую не предназначенными для этого. У нас вы можете заказать устройства для проверки работоспособности LED подсветки в разделе оборудование для диагностики.

Возможна проклейка теплопроводного скотча по запросу.

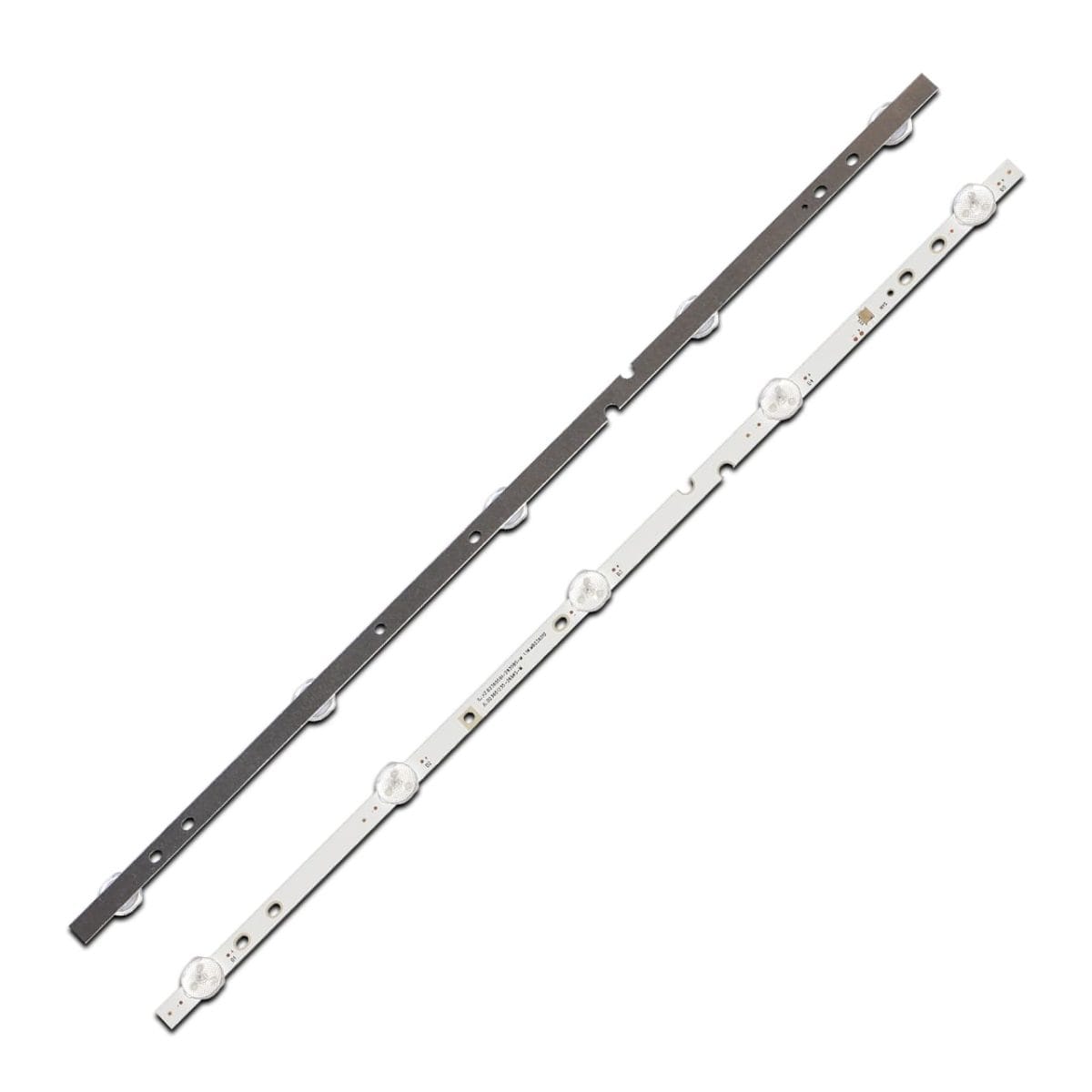

Полный комплект состоит из двух планок:

• JL.D23651235-269AS-M (SJ.HZ.D2360501-2835BS-M 1.14.MD236012) – 2 шт.

Цена указана за полный комплект из двух светодиодных планок.
