Существует два варианта схемы подключения светодиодов на данных планках: 3V/8S1P и 6V/4S2P. Оба варианта взаимозаменяемы, имеют общее напряжение планок 24 В.

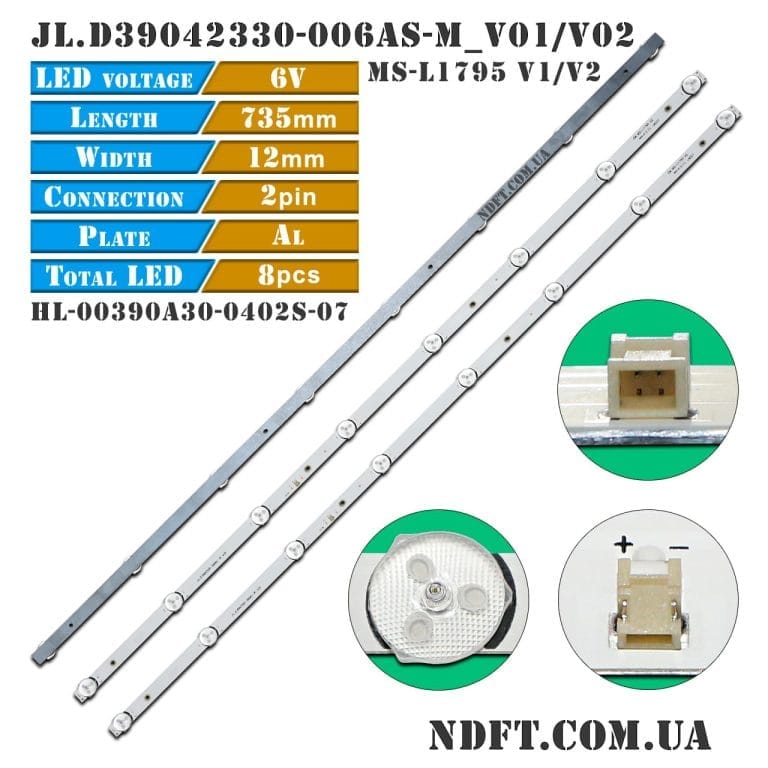

Комплект планок LED подсветки JL.D39042330-006AS-M_V01 (MS-L1795 V1/V2, JL.D39042330-006AS-M_V02) характеристики:

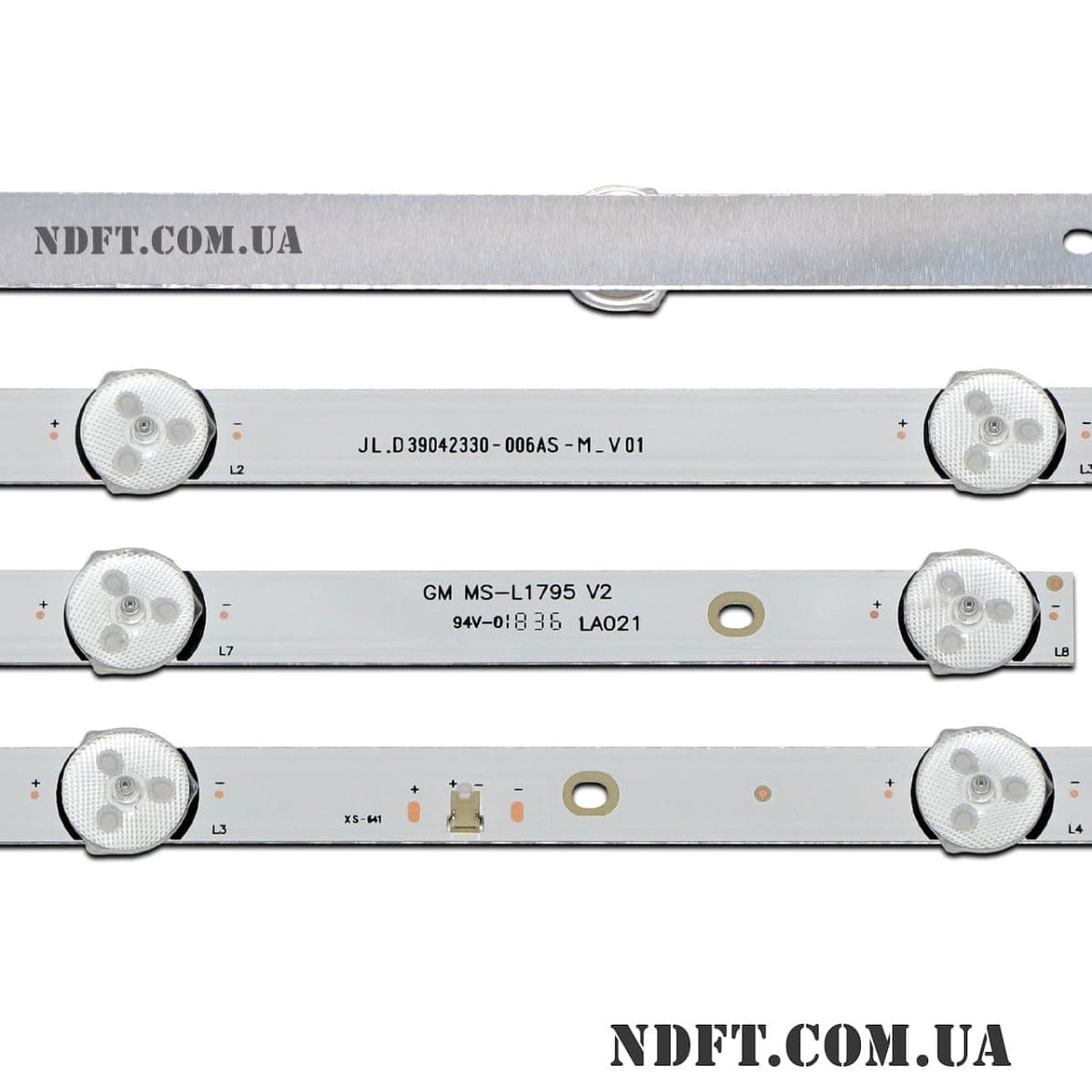

- Маркировка:
- JL.D39042330-006AS-M_V01
- MS-L1795 V2
- Рабочее напряжение одного светодиода: 6 В
- Общее напряжение планки: 24 В (4S2P)
- Высота планки (подложка + линза): 7 мм
- Диагональ экрана: 39″
- Диаметр светорассеивателя: 16 мм
- Длина каждой планки: 735 мм
- Количество контактов на разъеме: 2
- Количество светодиодов на каждой планке: 8 шт.
- Материал подложки: алюминий
- Расстояние между центрами крепежных отверстий: 230-195-230 мм
- Расстояние между центрами светодиодов: 100-102-102-102-102-102-100 мм
- Расстояние между центром 1-го и последнего LED: 710 мм
- Тип светорассеивателя: выпуклый
- Ширина подложки планок: 12 мм
- Применение: ремонт задней (Direct LED) подсветки телевизоров
- Гарантия: 6 мес.
Аналоги JL.D39042330-006AS-M_V01 (MS-L1795 V2):
- JL.D39042330-006AS-M-V01
- JL.D39042330-006AS-M_V02
- JL.D39042330-006AS-M-V02
- MS-L1795 V1
- HL-00390A30-0402S-07 A0
- 3080539Z10DTZ001
- 3080539Z10DTZ003
- SJ.CX.D3900402-3030DS-M
- SJ.CXD3900402-3030CS-M
- SJ.CX.D3900402-3030CS-M
- CX39D08-ZC22AG-02A 303CX390041A
- CX39D08-ZC22AG-02E 303CX390041E
Применяются для ремонта телевизоров в следующих матрицах (панелях):
- CX390DLEDM
- T390XVN02.0
- CX400DLEDM
- TPT420H2
- V400HJ6-PE1 и других.
Совместимость с моделями телевизоров диагональю 39″:
- Akai: AKTV409TS
- BBK: 39LEM-1045/T2C, 39LEX-5045/T2C
- Brandt: B4042FHD
- Centek: CT-8239
- DEXP: H39D7100E, F40D7300E
- Diamant: 39HL4300H-A
- Haier: LE40F9000CF
- Hoffson: A40FHD200T2S, A40FHD200
- Horizon: 39LH5320H
- Hyundai: H-LED40FT3001
- Manta: 40LFA29A, 40LFA29E
- Mystery: MTV-4023LW
- Navitech: LDS-4045FHD
- Neo: LED-39Z1T2, LED-40ZS1T2
- Philips: 42PFL3188H/12
- Pixel: LE39Z1
- Polarline: 39PL11TC
- Prestigio: PTV40SS04Y_CIS_BK, D1TV40SS05Y
- RCA: RTV-40P28NF
- Redline: PS40
- Sang: LE-40A10
- Selecline: 39S1810
- Silver: IP-LE410005, IP-LE400920, IP-LE410920, IP-LE411336
- Skymaster: 40DF3500
- Skytech: ST-4040C, SLT-4040A, 39LEM-1045/T2CTV, SLT-4040B, ST-4040B
- Smarttech: LE-39Z1
- Starlight: 39DM5500
- Starwind: SW-LED40SA301, SW-LED40SA303
- Telefunken: TF-LED39S62T2, TF-LED40S82T2S
- TD Systems: K40DLX9FS, K40DLX11FS
- TDLex: LE-40P28S, LE40P2
- Turbox: TXV-E4074 и другими.
ВНИМАНИЕ:
- Рекомендуем перед совершением покупки сверить маркировку LED планок с маркировкой товара на сайте. Иногда маркировка на товаре может не совпадать с той, что указана на ваших планках, хотя и полностью совместима или телевизоры определенной модели могут содержать подсветку отличную друг от друга в зависимости от партии производства. Если сомневаетесь какая подсветка вам нужна, то позвоните для уточнения и консультации.
- Перед продажей проверяется каждая планка на работоспособность специальным тестером. Настоятельно не рекомендуется проверять светодиодные линейки устройствами, напрямую не предназначенными для этого. У нас вы можете заказать устройства для проверки работоспособности LED подсветки в разделе оборудование для диагностики.
Возможна проклейка теплопроводного скотча по запросу.

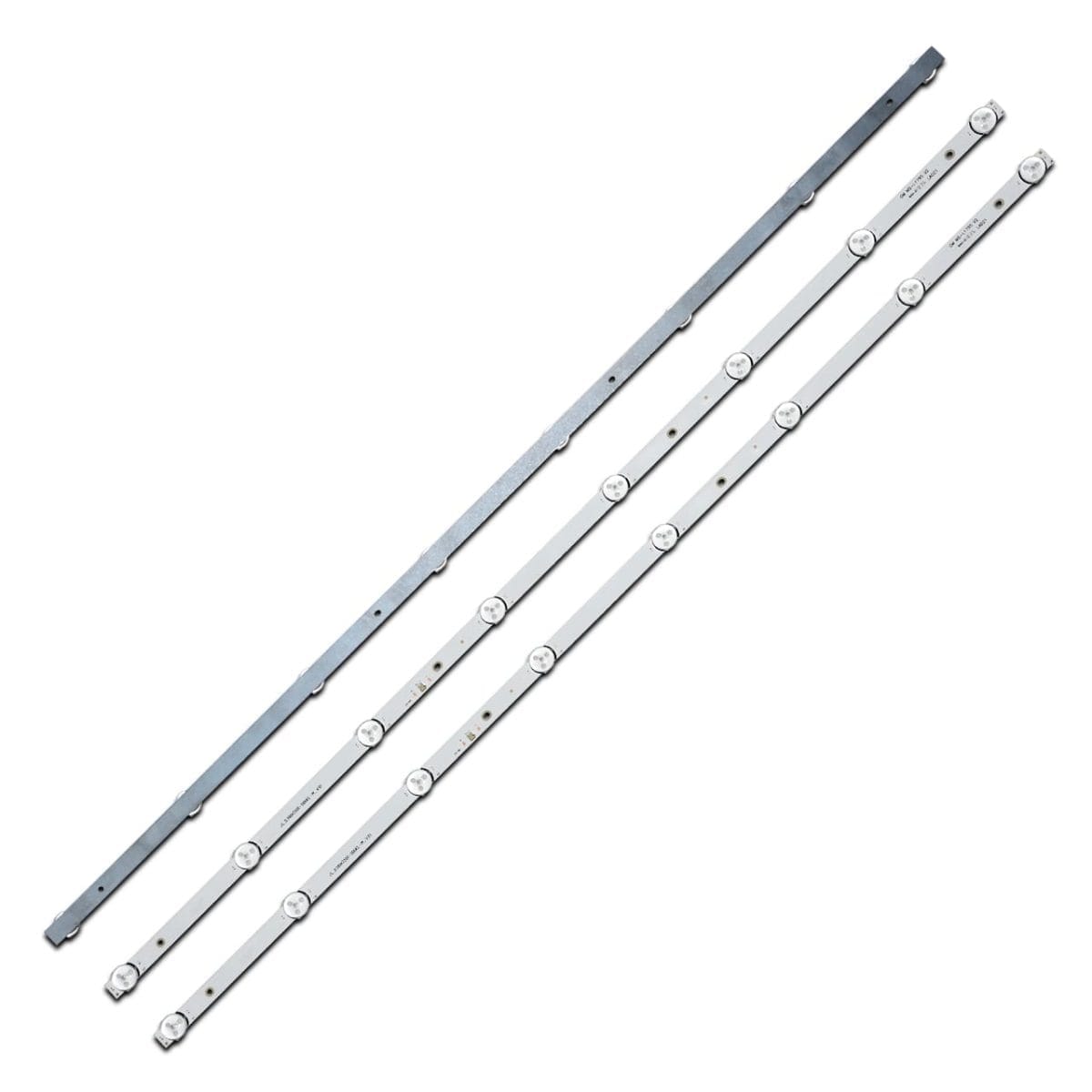

Полный комплект состоит из трёх планок:
- JL.D39042330-006AS-M_V01/V02 6V 4S2P (MS-L1795 V1/V2, HL-00390A30-0402S-07) – 3 шт.
Цена указана за полный комплект из трёх светодиодных планок.
