JL.D39681330-003BS-M 6V 8S1P (MS-L2695 V1, LB39600 V0, SJ.CX.D4000402-3030CS-M 1.14.MD400017) – Комплект планок LED подсветки для телевизоров 40″

Встречаются планки с данной маркировкой на 3 В, как аналог можно использовать JL.D39042330-006AS-M_V01 6V 4S2P (MS-L1795 V1/V2) с общим напряжением 24В 2 группы по 4LED/6V подключенных параллельно, отличается разъем и шаг крайних светодиодов.

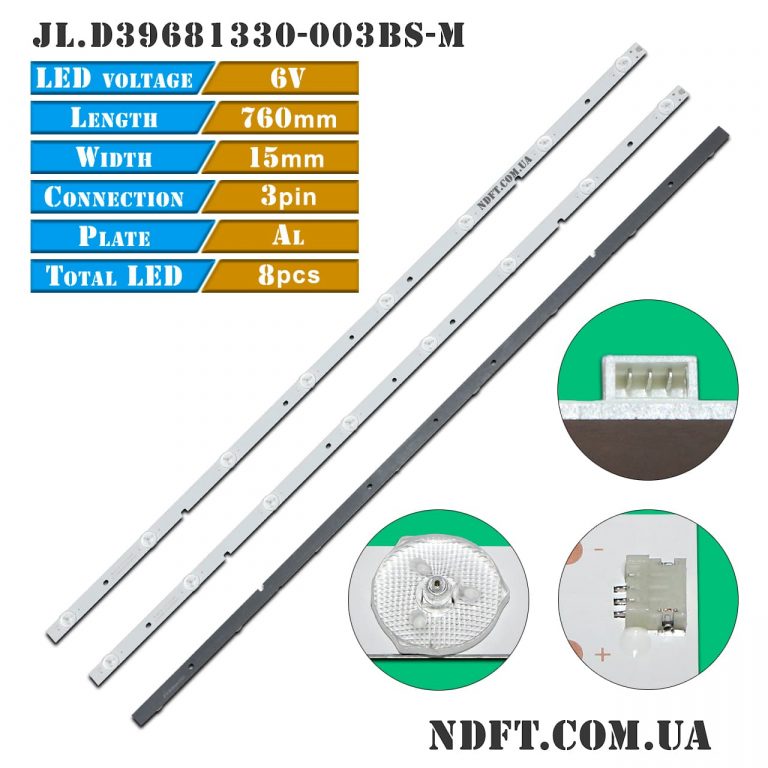

Комплект планок LED подсветки JL.D39681330-003BS-M характеристики:

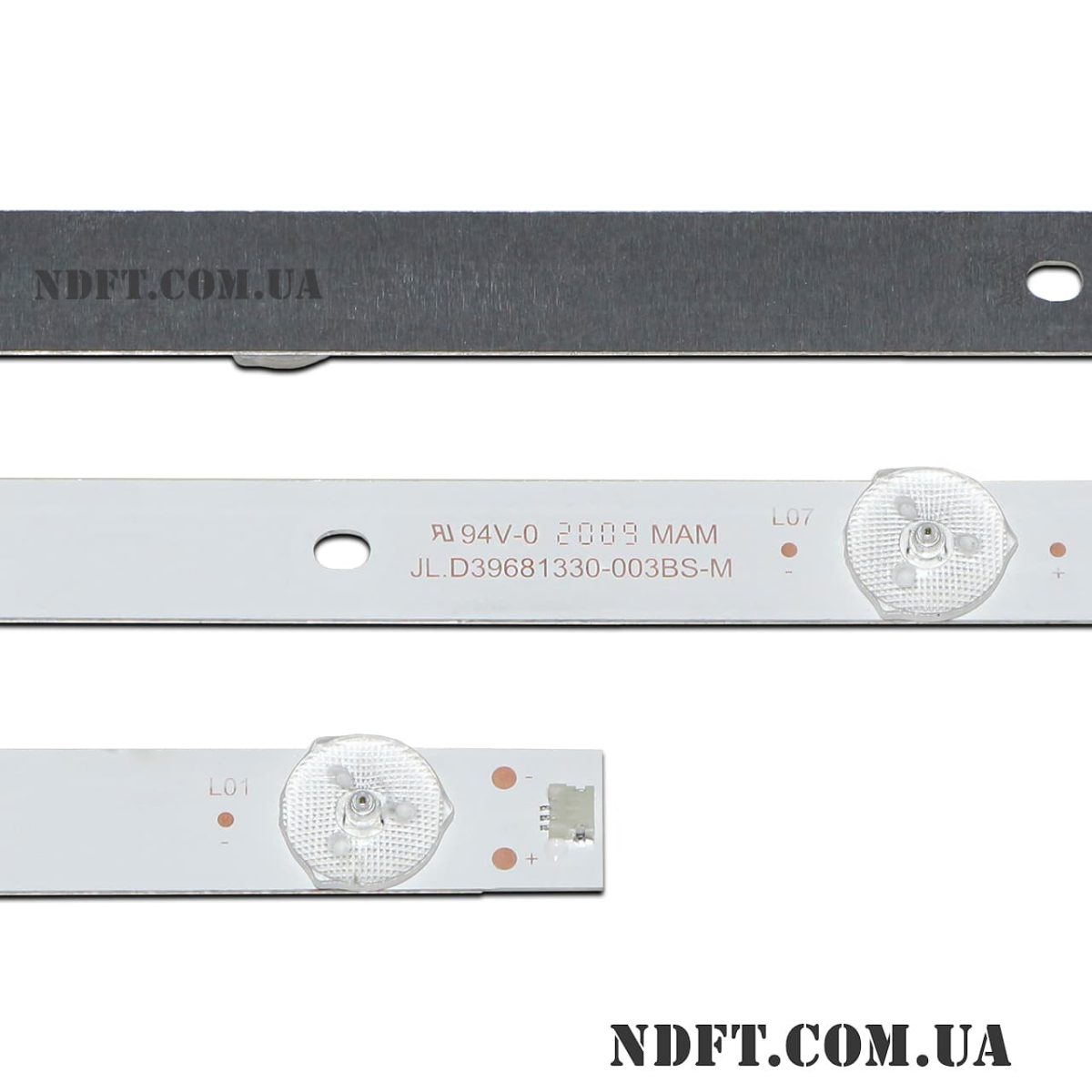

• Маркировка: JL.D39681330-003BS-M
• Рабочее напряжение одного светодиода: 6 В
• Общее напряжение планки: 48 В (8S1P)
• Высота планки (подложка + линза): 7 мм
• Диагональ экрана: 40″
• Диаметр светорассеивателя: 16 мм
• Длина каждой планки: 760 мм
• Количество контактов на разъеме: 3
• Количество светодиодов на каждой планке: 8 шт.
• Материал подложки: алюминий
• Расстояние между центрами крепежных отверстий: 230-85-75-330 мм
• Расстояние между центрами светодиодов: 102 мм
• Расстояние между центром 1-го и последнего LED: 714 мм
• Тип светорассеивателя: выпуклый
• Ширина подложки планок: 15 мм
• Применение: ремонт задней (Direct LED) подсветки телевизоров
• Гарантия: 6 мес.

Аналоги JL.D39681330-003BS-M:

• MS-L2695 V1
• LB39600 V0
• SJ.CX.D4000402-3030CS-M 1.14.MD400017

Применяются для ремонта телевизоров в следующих матрицах (панелях):

• JHD396N2F01-L2QL
• JHD396N2F01S0FMROH
• JHD396N2F01-K1QL
• JBD396X1F-LB01
• JBD396X1F-LB01-5-8
• U400HJ6-PE1 и других.

Совместимость с моделями телевизоров диагональю 40″:

• Condor: L40A3500, S40A5650
• Centec: CT-8240
• Doffler: 40DFS69
• Econ: EX-40FS001B
• Hisense: HX40N2176F, 40H5507, 40H3507, 40H3C1, 40H3B, 40H5D FHD, 40N2179PW, HX40N2170N, T1232084
• Nevir: NVR-7428-40FHD
• RCA: RTV4019SM
• Sharp: LC-40Q5020U, LC-40Q3000U, LC-40Q3070U, LC-40P5000U, LC-40LB601U
• Smart-Tech: LE4019NT, LE4019NTS
• Sony: KDL-32W600D
• Starlight: 40DM5500
• Telefunken: TF-LED40S44T2
• Vortex: LEDV-40DFS69, LEDV-40E19N и другими.

ВНИМАНИЕ:

• Рекомендуем перед совершением покупки сверить маркировку LED планок с маркировкой товара на сайте. Иногда маркировка на товаре может не совпадать с той, что указана на ваших планках, хотя и полностью совместима или телевизоры определенной модели могут содержать подсветку отличную друг от друга в зависимости от партии производства. Если сомневаетесь какая подсветка вам нужна, то позвоните для уточнения и консультации.
• Перед продажей проверяется каждая планка на работоспособность специальным тестером. Настоятельно не рекомендуется проверять светодиодные линейки устройствами, напрямую не предназначенными для этого. У нас вы можете заказать устройства для проверки работоспособности LED подсветки в разделе оборудование для диагностики.

Возможна проклейка теплопроводного скотча по запросу.

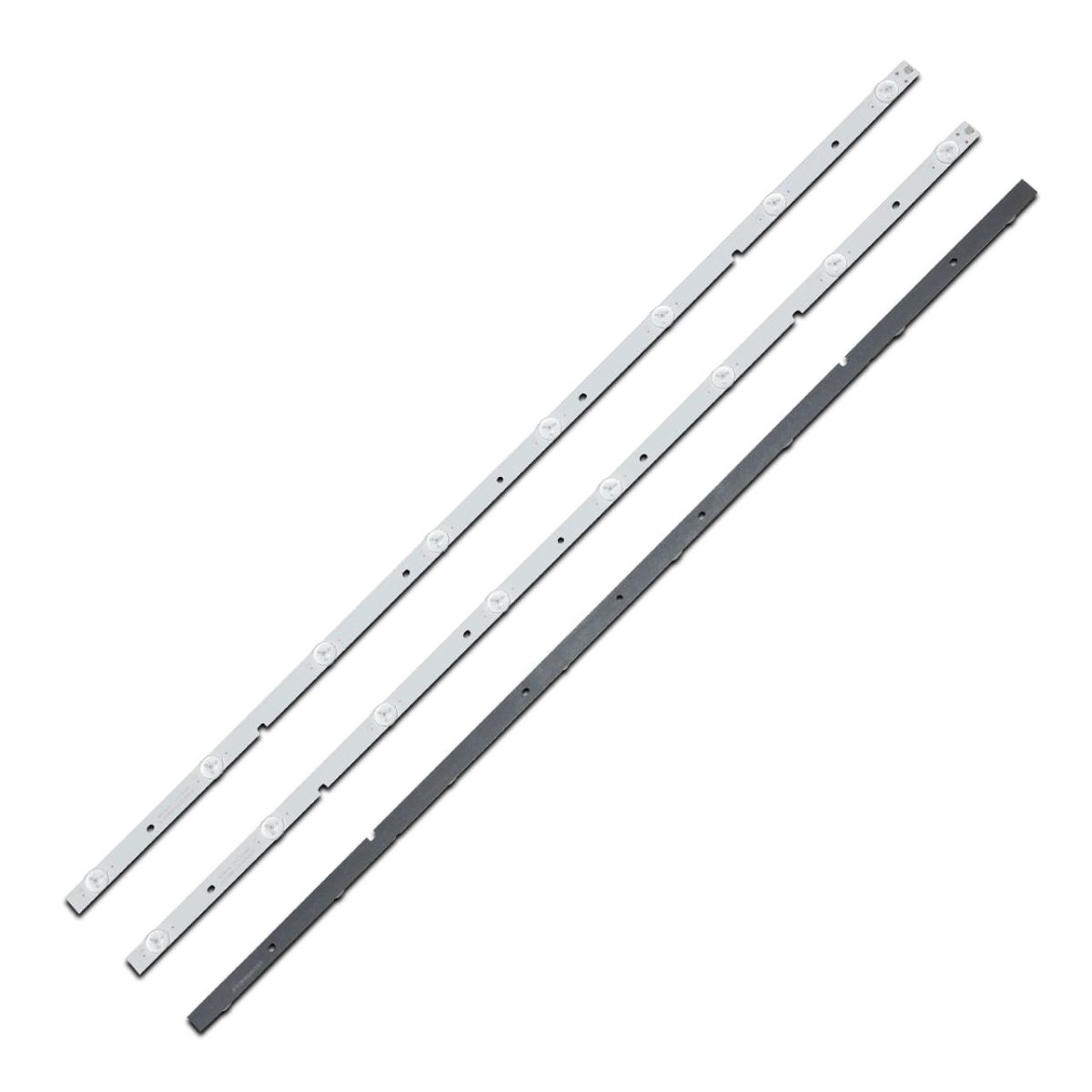

Полный комплект состоит из трех планок:

• JL.D39681330-003BS-M 6V 8S1P (MS-L2695 V1, LB39600 V0, SJ.CX.D4000402-3030CS-M 1.14.MD400017) – 3 шт.

Цена указана за полный комплект из трех светодиодных планок.
