JL.D425E1330-003BS-M_V02 L+R (SVH425A11, HD425X1U81-TOL2, ZD_SSC_D425_2x14_01_RFE30_V1.2_20191108) – Комплект планок LED подсветки для телевизоров Hisense 43″

Артикул: 1460532

760.20

760.20 ₴

Доставка:

  • Новая почта / курьер НП
  • Укрпочта
  • Самовывоз (г. Ивано-Франковск)
2 Человека сейчас смотрит этот товар!

Описание

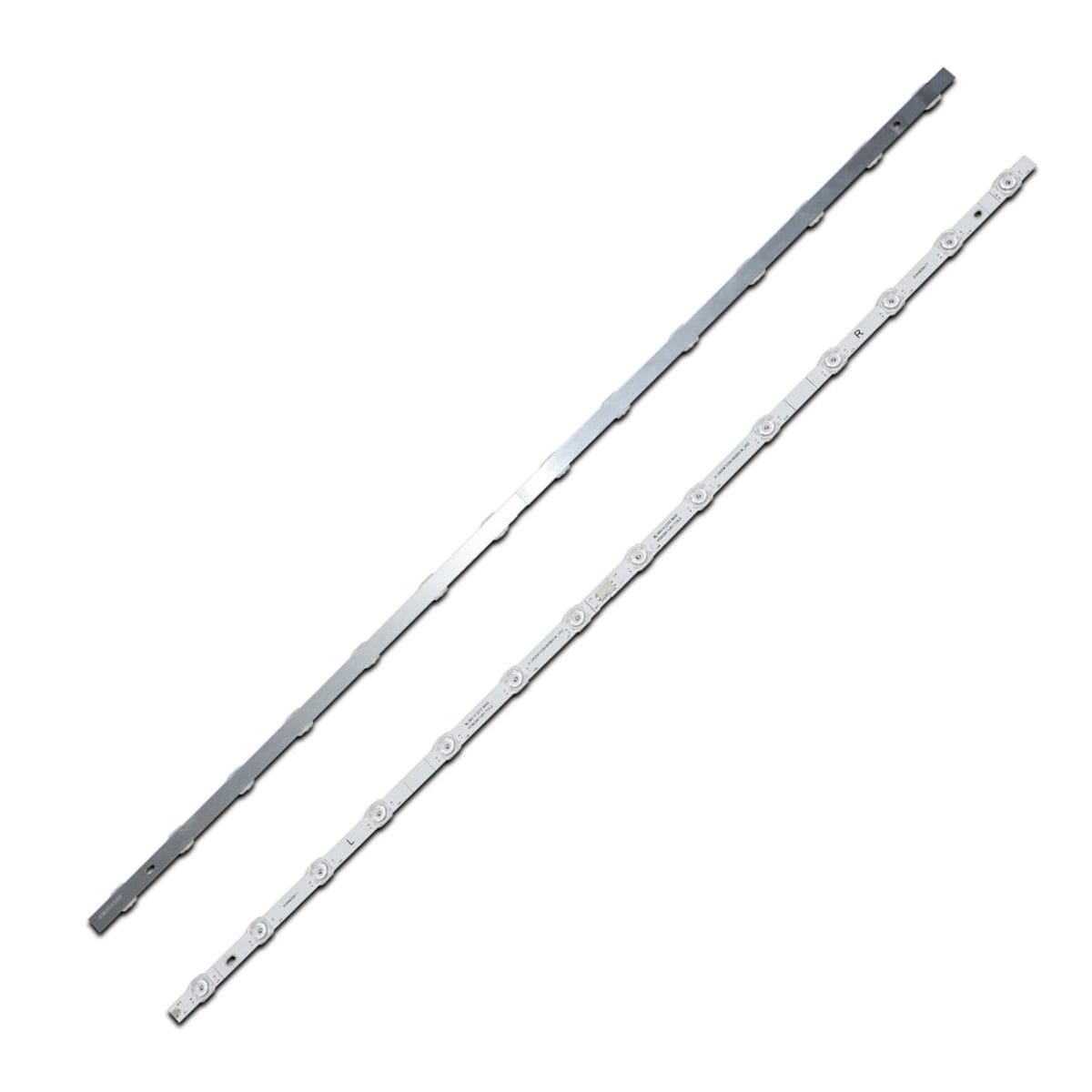

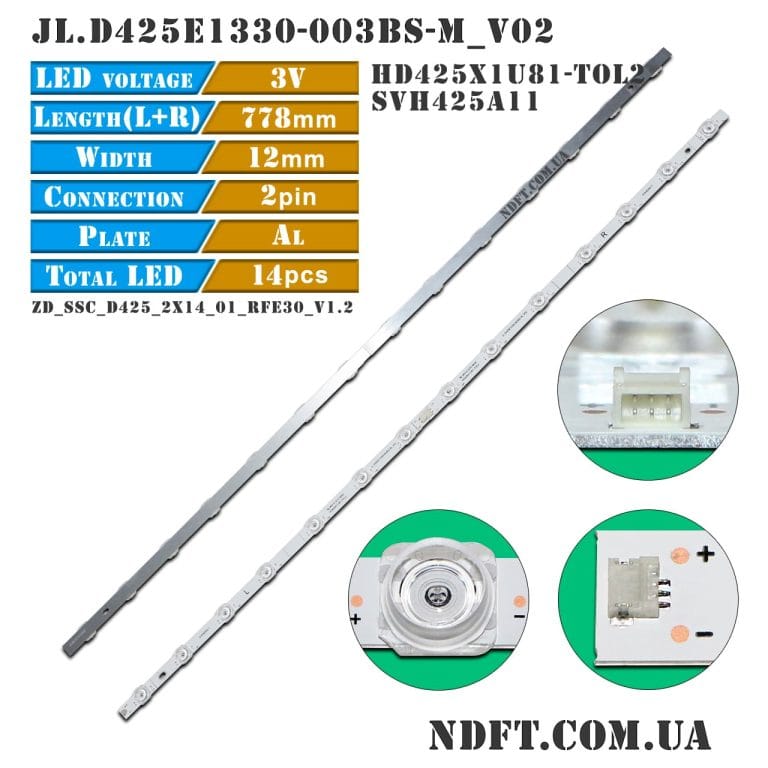

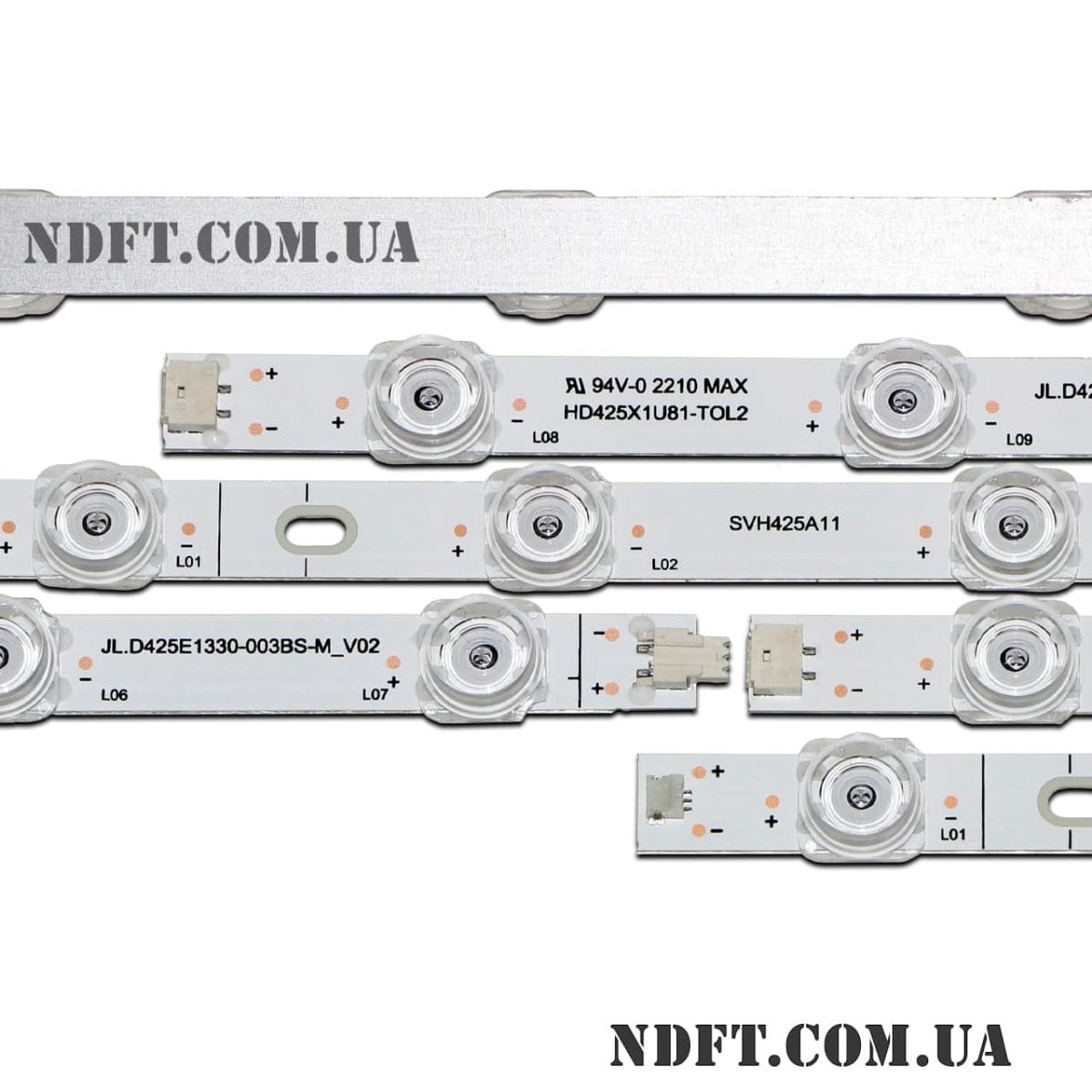

Комплект планок LED подсветки JL.D425E1330-003BS-M_V02 L R (SVH425A11, HD425X1U81-TOL2) характеристики:

  • Маркировка:
    • JL.D425E1330-003BS-M_V02
    • HD425X1U81-TOL2
    • SVH425A11
  • Рабочее напряжение одного светодиода: 3 В
  • Общее напряжение планки: 42 В (14S1P)
  • Высота планки (подложка + линза): 8 мм
  • Диагональ экрана: 43″
  • Диаметр светорассеивателя: 15 мм
  • Длина каждой планки:
    • L/R тип: 389 мм
    • L+R в сборе: 778 мм
  • Количество контактов на разъеме: 2
  • Количество светодиодов на каждой планке:
    • L/R тип: 7 шт.
    • L+R в сборе: 14 шт.
  • Материал подложки: алюминий
  • Расстояние между центрами крепежных отверстий:
    • L+R в сборе: 679 мм
  • Расстояние между центрами светодиодов:
    • L+R в сборе: 53-53-53-61-62-56-56-56-62-61-53-53-53 мм
  • Расстояние между центром 1-го и последнего LED: 732 мм
  • Тип светорассеивателя: вогнутый
  • Ширина подложки планок: 12 мм
  • Применение: ремонт задней (Direct LED) подсветки телевизоров
  • Гарантия: 6 мес.

Аналоги JL.D425E1330-003BS-M_V02 (SVH425A11, HD425X1U81-TOL2):

  • HD425X1U81-TOL3
  • HD425X1U81-T0L3 2019110801 SVH425A11 ZDJG
  • ZD_SSC_D425_2x14_01_RFE30_V1.2_20191108
  • ZD-SSC-D425-2X14-01-RFE30-V1.2-20191108
  • HIP7.820.150

Применяются для ремонта телевизоров в следующих матрицах (панелях):

  • HD425X1U51-T0L3/S0/GM/R0H и других.

Совместимость с моделями телевизоров Hisense диагональю 43″:

  • Hisense: 43R6E3, 43H6g, 43R6090G, 43H6500G, 43H6570G, 43R6000GM, 43R6090GS, 43R6090G5, 43A603AMV, 43A60GMV, 40H5F, 40B6600PA, 43A7100FTUK и другими.

ВНИМАНИЕ:

  • Рекомендуем перед совершением покупки сверить маркировку LED планок с маркировкой товара на сайте. Иногда маркировка на товаре может не совпадать с той, что указана на ваших планках, хотя и полностью совместима или телевизоры определенной модели могут содержать подсветку отличную друг от друга в зависимости от партии производства. Если сомневаетесь какая подсветка вам нужна, то позвоните для уточнения и консультации.
  • Перед продажей проверяется каждая планка на работоспособность специальным тестером. Настоятельно не рекомендуется проверять светодиодные линейки устройствами, напрямую не предназначенными для этого. У нас вы можете заказать устройства для проверки работоспособности LED подсветки в разделе оборудование для диагностики.
  • От партии к партии разъемы соединяющие составные части планок могут отличаться, на функциональность и работу это не влияет.
  • От партии к партии данная позиция может поставляться в виде 4-х составных планок по 7 LED или в виде двух цельных планок по 14 LED.

Возможна проклейка теплопроводного скотча по запросу.

Полный комплект состоит из 4-х планок (по 2 шт. каждого вида) или из двух цельных по 14LED:

  • JL.D425E1330-003BS-M_V02 (SVH425A11, HD425X1U81-TOL2, ZD_SSC_D425_2x14_01_RFE30_V1.2_20191108) L – 2 шт.
  • JL.D425E1330-003BS-M_V02 (SVH425A11, HD425X1U81-TOL2, ZD_SSC_D425_2x14_01_RFE30_V1.2_20191108) R – 2 шт.

Цена указана за полный комплект из 4-х светодиодных планок (2L 2R).
