JL.D48071330-002AS-M_V04 884mm 3V 7LED (LB-C480F17-E60-S-G01-JF1, Bravis LED-48G5000+T2, C480F17-E60-S, C480F18-E5S-S) – Комплект LED подсветки TV 48″

Артикул: 1460596

1420.30

1420.30 ₴

Доставка:

  • Новая почта / курьер НП
  • Укрпочта
  • Самовывоз (г. Ивано-Франковск)
2 Человек сейчас смотрят этот товар!

Описание

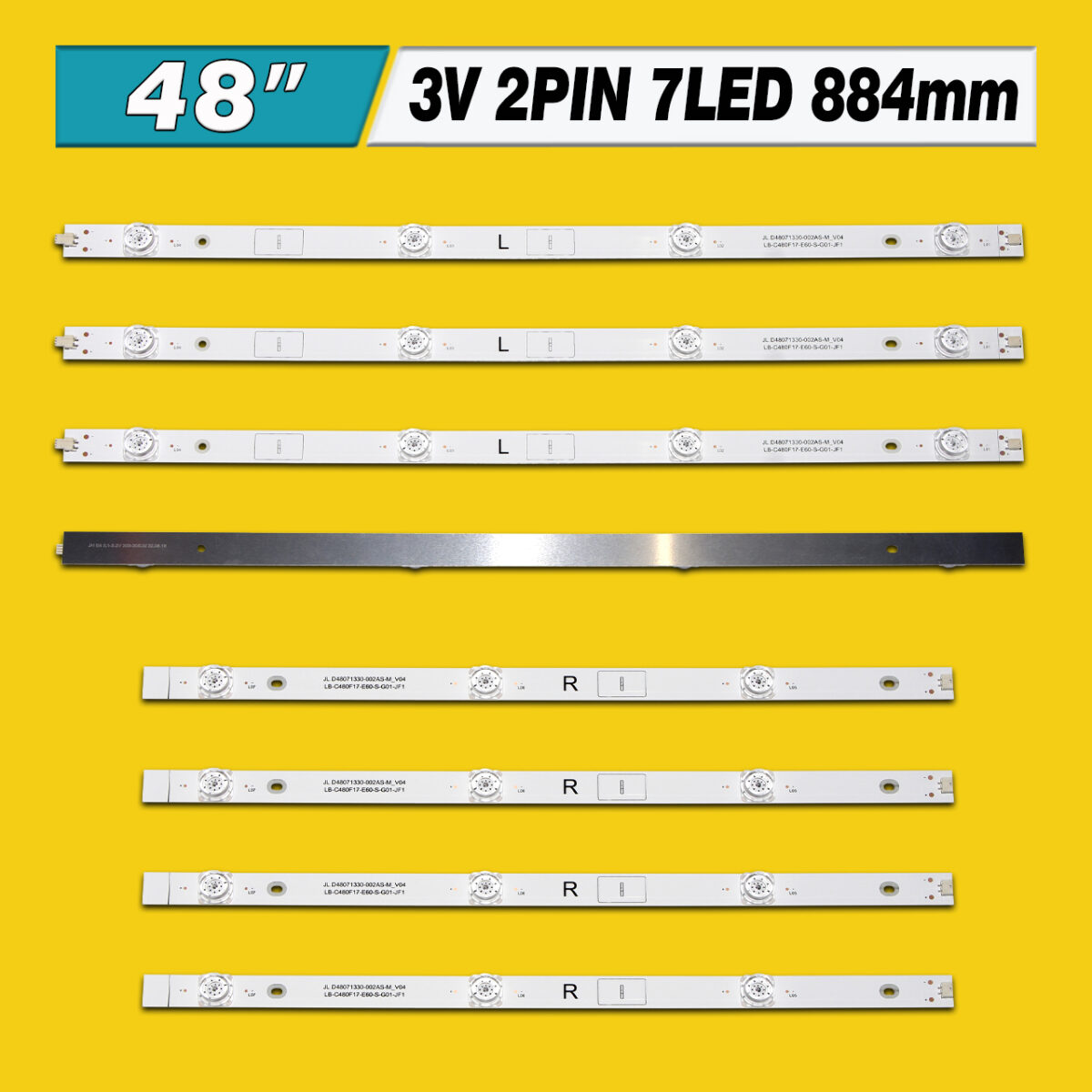

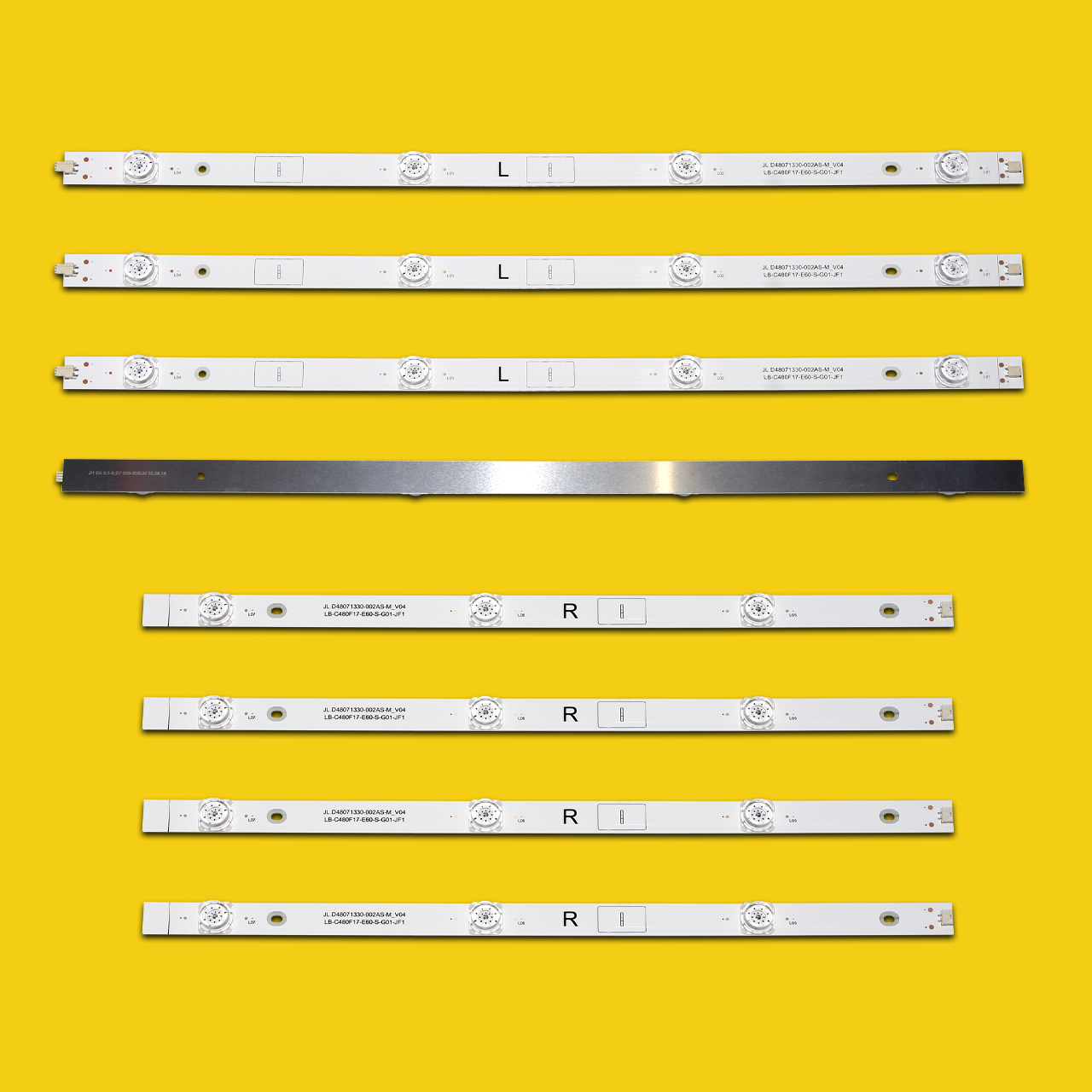

Полный комплект состоит из 4-х планок на 7LED:

  • JL.D48071330-002AS-M_V04 7LED (LB-C480F17-E60-S-G01-JF1) – 4 шт.

Цена указана за полный комплект из 4-x светодиодных планок на 7LED.

Возможна проклейка теплопроводного скотча по запросу.

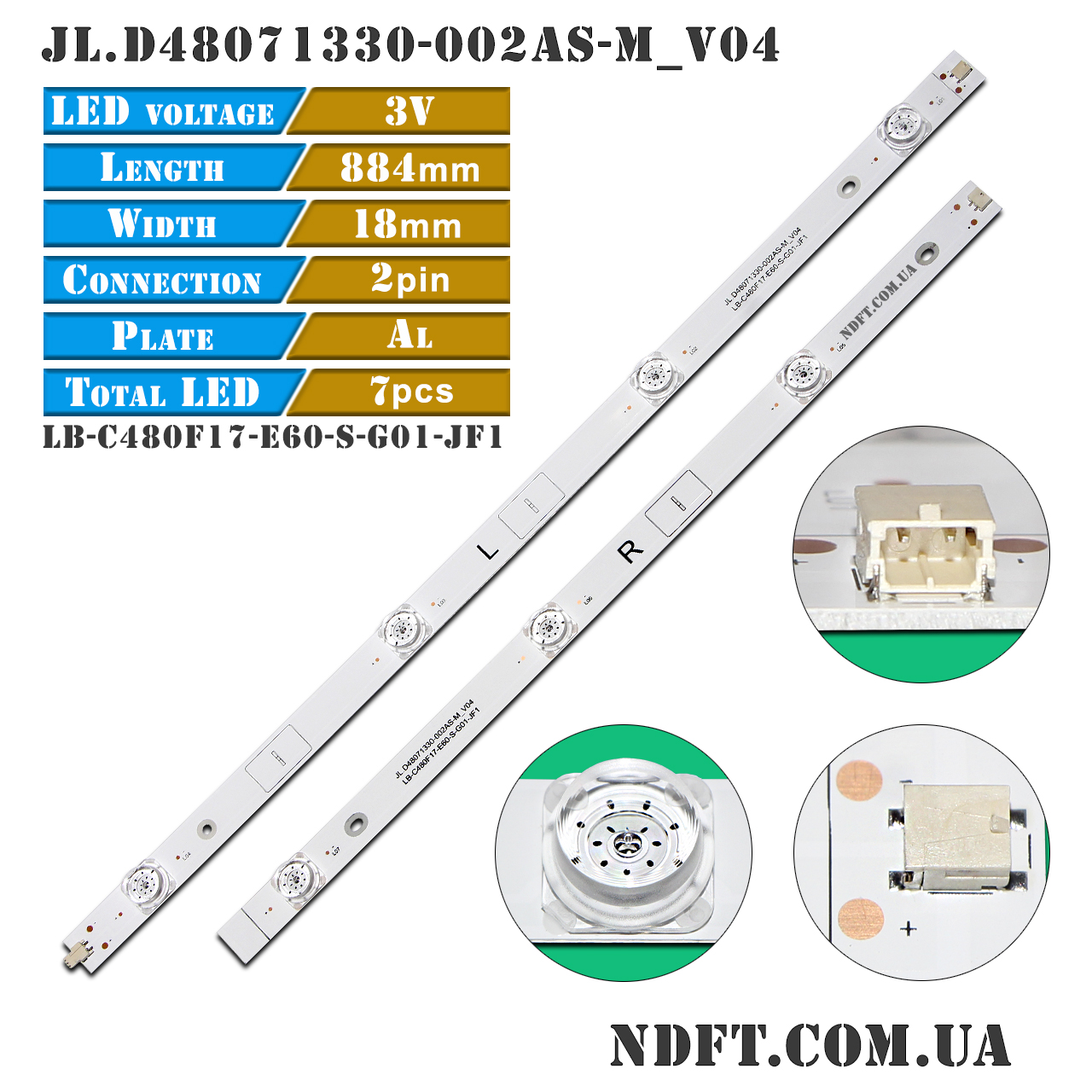

Комплект планок LED подсветки JL.D48071330-002AS-M_V04 (LB-C480F17-E60-S-G01-JF1) характеристики:

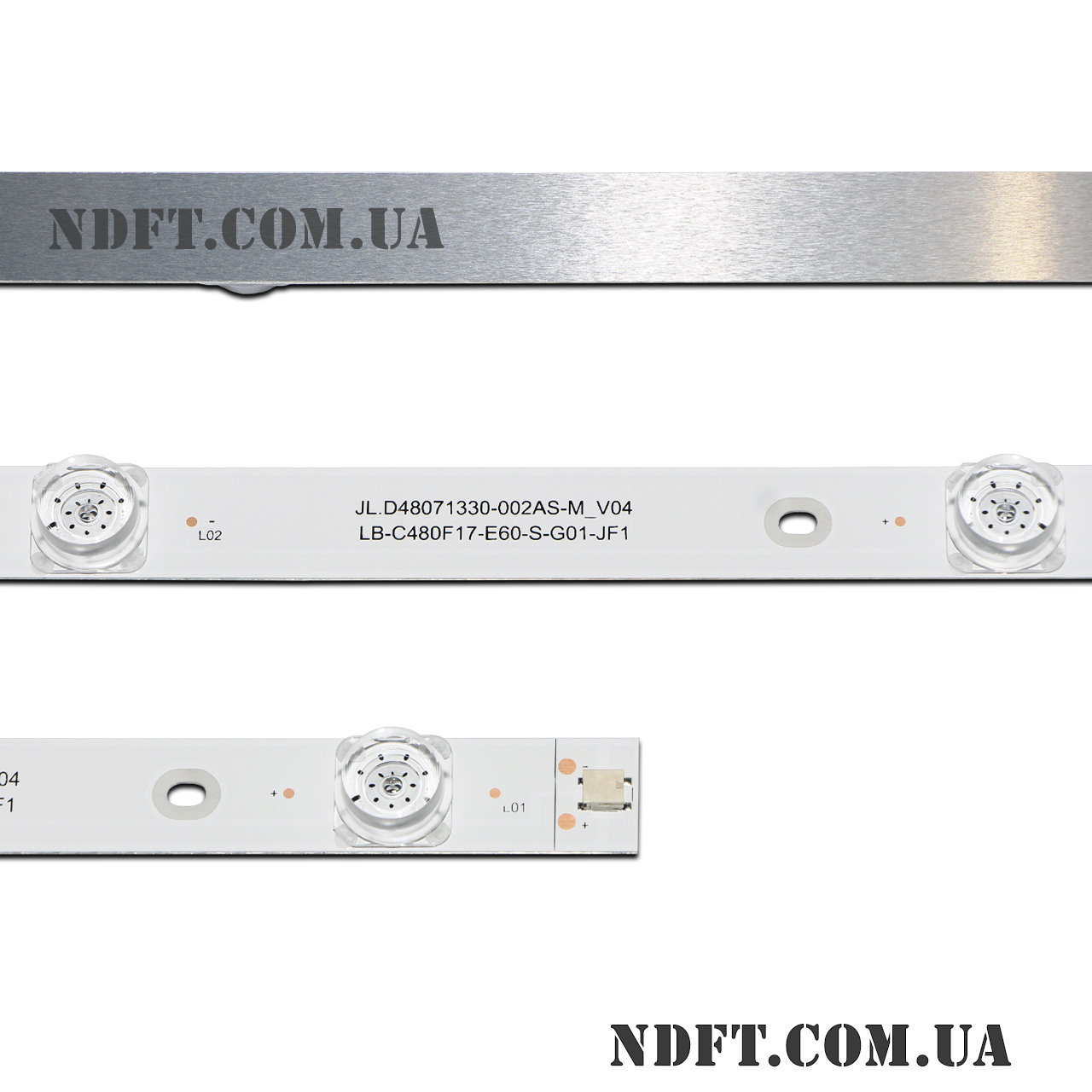

  • Маркировка:
    • JL.D48071330-002AS-M_V04
    • LB-C480F17-E60-S-G01-JF1
  • Рабочее напряжение одного светодиода: 3 В
  • Общее напряжение планки: 21 В (7S1P)
  • Количество светодиодов на каждой планке:
    • L тип: 4 шт.
    • R тип: 3 шт.
    • L+R в сборе: 7 шт.
  • Высота планки (подложка + линза): 9 мм
  • Диагональ экрана: 48″
  • Диаметр светорассеивателя: 17 мм
  • Длина каждой планки:
    • L тип: 480 мм
    • R тип: 404 мм
    • L+R в сборе: 884 мм
  • Количество контактов на разъеме: 2
  • Материал подложки: алюминий + теплопроводный скотч
  • Расстояние между центрами крепежных отверстий:
    • L+R в сборе: 346-100-306 мм
  • Расстояние между центрами светодиодов:
    • L+R в сборе: 134-136-136-136-136-134 мм
  • Расстояние между центром 1-го и последнего LED: 813 мм
  • Тип светорассеивателя: вогнутый
  • Ширина подложки планок: 18 мм
  • Применение: ремонт задней (Direct LED) подсветки телевизоров
  • Гарантия: 6 мес.

Аналоги JL.D48071330-002AS-M_V04 (LB-C480F17-E60-S-G01-JF1):

  • 488D3B7CY88618
  • 17A(L03,L04,L05)17BD530

Применяются для ремонта телевизоров в следующих матрицах (панелях):

  • C480F17-E60-S
  • C480F18-E5S-S и других.

Совместимость с моделями телевизоров диагональю 48″:

  • Bravis: LED-48G5000, LED-48G5000 T2
  • Hyundai: H-LED48F401BS2, H-LED48F502BS2S
  • Saba: SA48S50N
  • United: LED48HS60 и другими.

ВНИМАНИЕ:

  • Рекомендуем перед совершением покупки сверить маркировку LED планок с маркировкой товара на сайте. Иногда маркировка на товаре может не совпадать с той, что указана на ваших планках, хотя и полностью совместима или телевизоры определенной модели могут содержать подсветку отличную друг от друга в зависимости от партии производства. Если сомневаетесь какая подсветка вам нужна, то позвоните для уточнения и консультации.
  • Перед продажей проверяется каждая планка на работоспособность специальным тестером. Настоятельно не рекомендуется проверять светодиодные линейки устройствами, напрямую не предназначенными для этого. У нас вы можете заказать устройства для проверки работоспособности LED подсветки в разделе оборудование для диагностики.
  • От партии к партии разъемы соединяющие составные части планок могут отличаться, на функциональность и работу это не влияет.
  • Данный тип планок от партии к партии может поставляться в виде цельных или составных частей, для удобства транспортировки.
