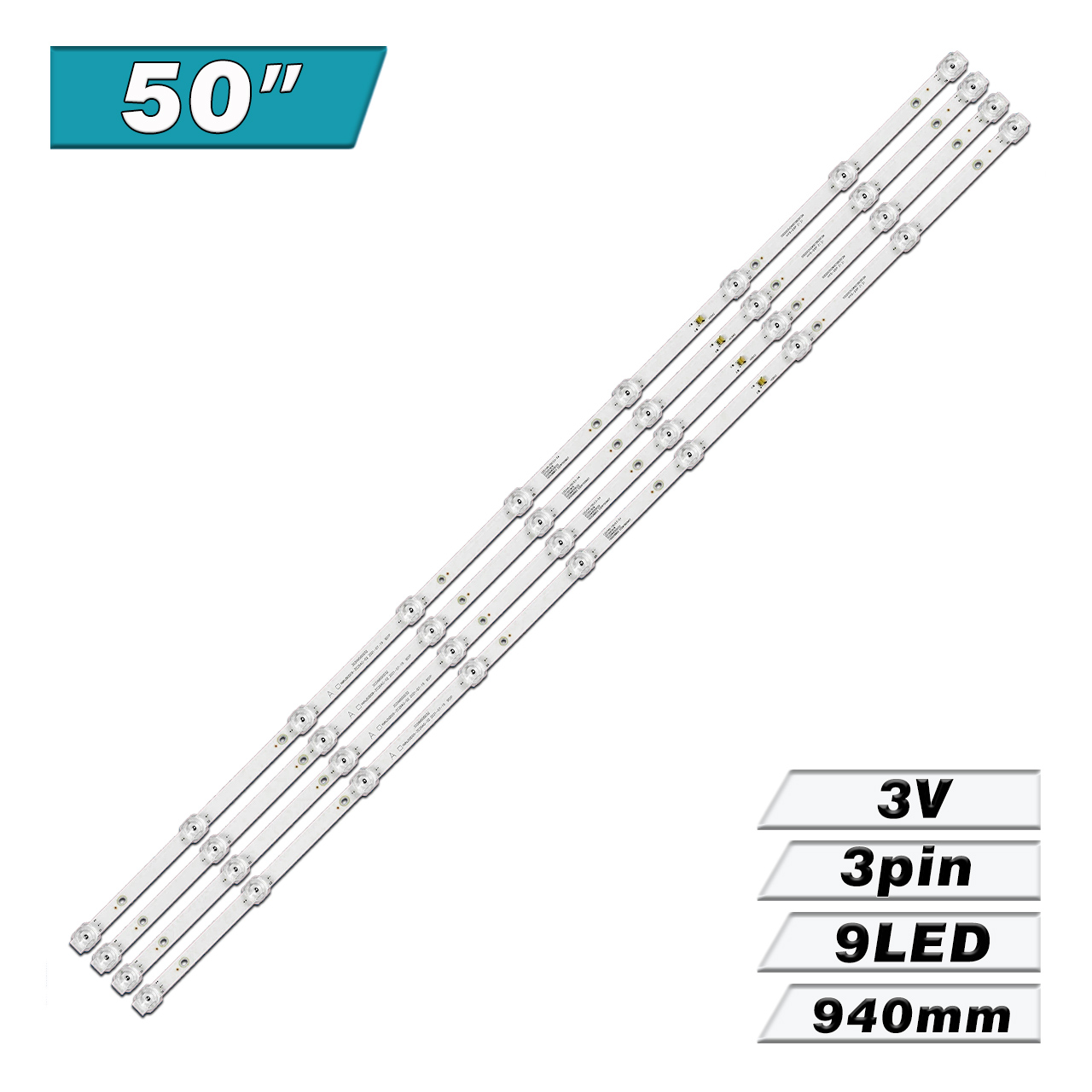

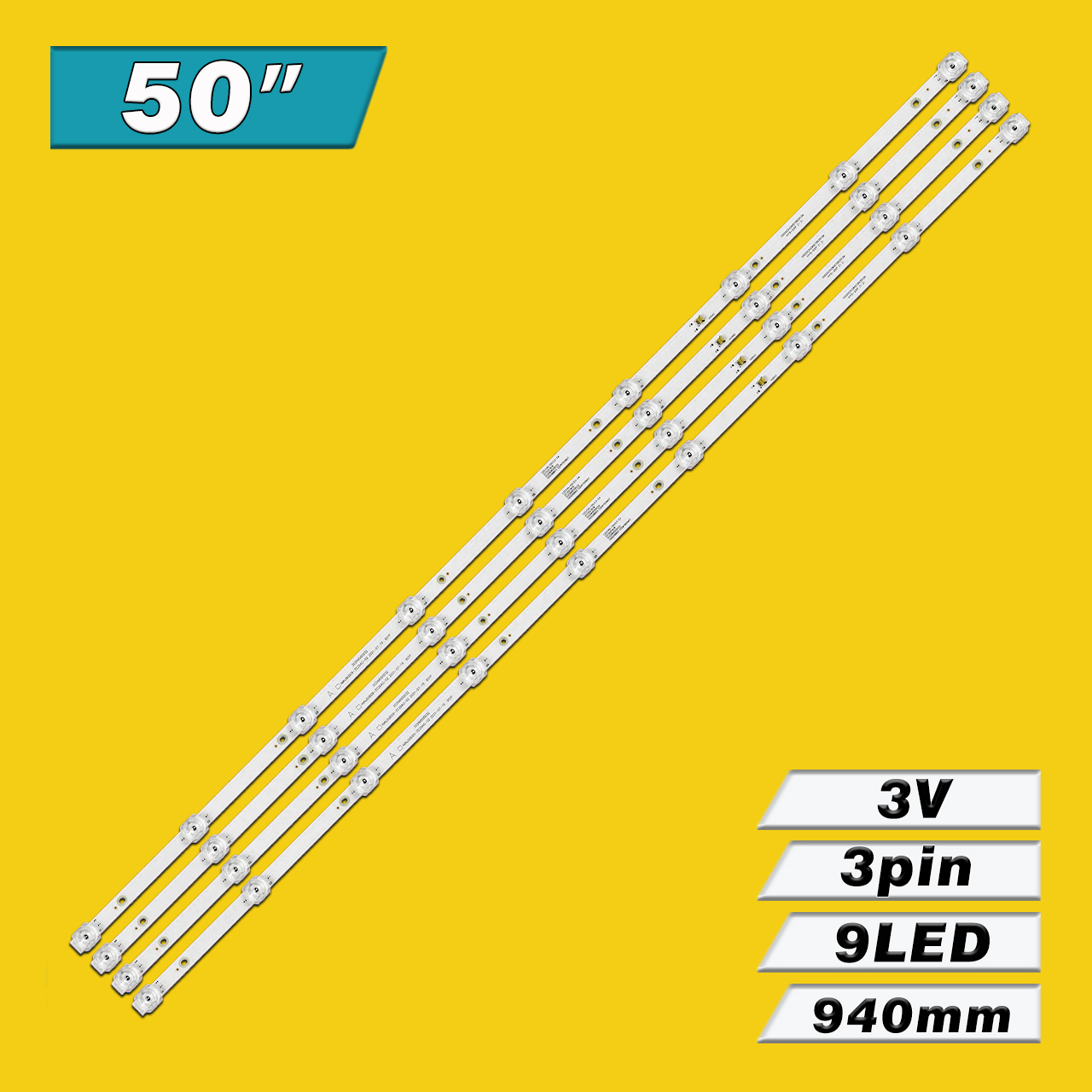

LED подсветка TV 50″ JL.D50091330-140ES-M_V01 (9LED 940mm 3V, 0D50D09-ZC23AG-03, XMNJ50D09-ZC26AG-02 303XM500032) – цена указана за комплект из 4-х светодиодных планок.
Полный комплект состоит из 4-х планок:
- JL.D50091330-140ES-M_V01 (9LED 940mm 3V) – 4 шт.
Возможна проклейка теплопроводного скотча по запросу.
Комплект планок LED подсветки JL.D50091330-140ES-M_V01 характеристики:
- Маркировка:
- JL.D50091330-140ES-M_V01
- 0D50D09-ZC23AG-03
- XMNJ50D09-ZC26AG-02 9S1P 303XM500032
- Рабочее напряжение одного светодиода: 3 В
- Общее напряжение планки: 27 В (9S1P)
- Количество светодиодов на каждой планке: 9 шт.
- Высота планки (подложка + линза): 9 мм
- Диагональ экрана: 50″

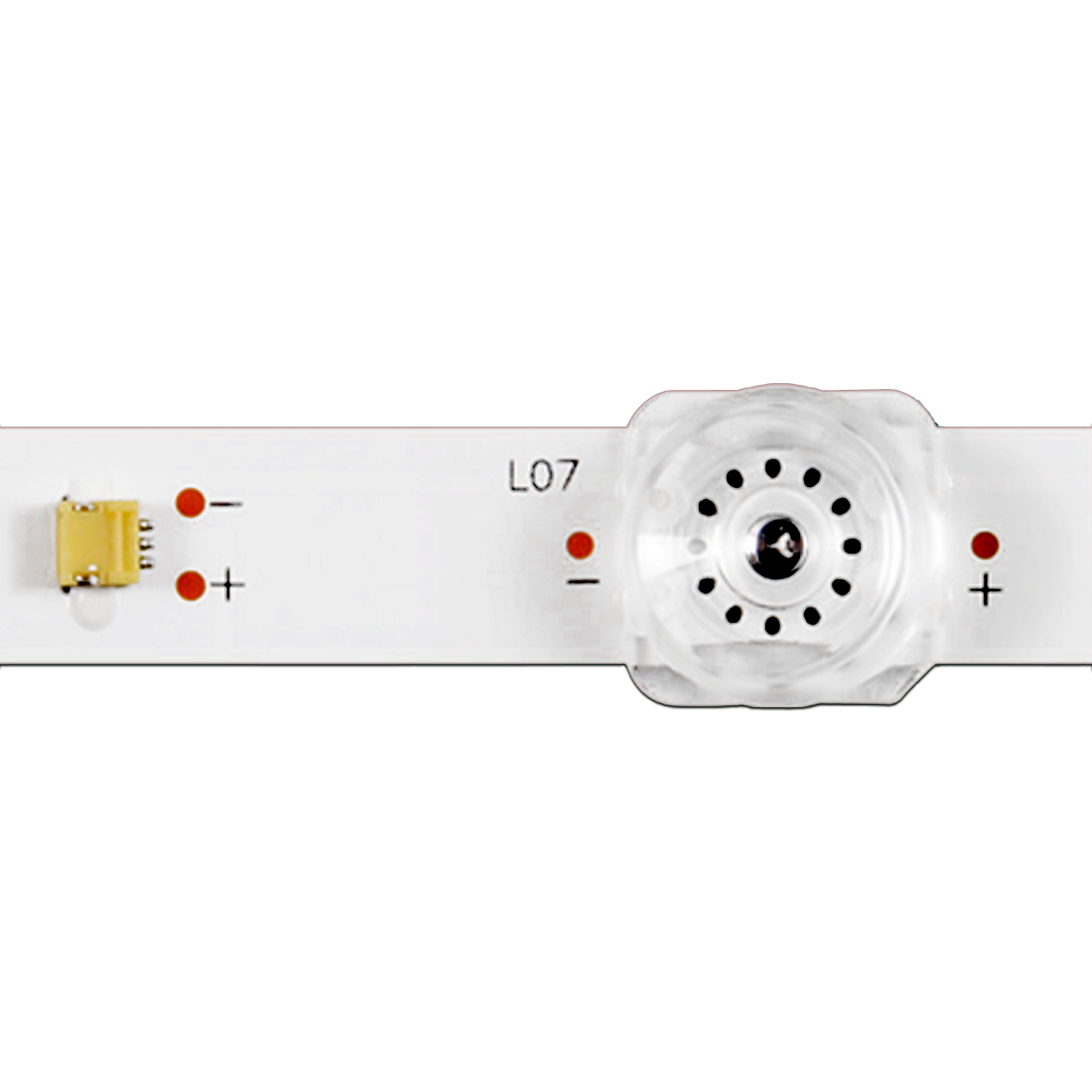

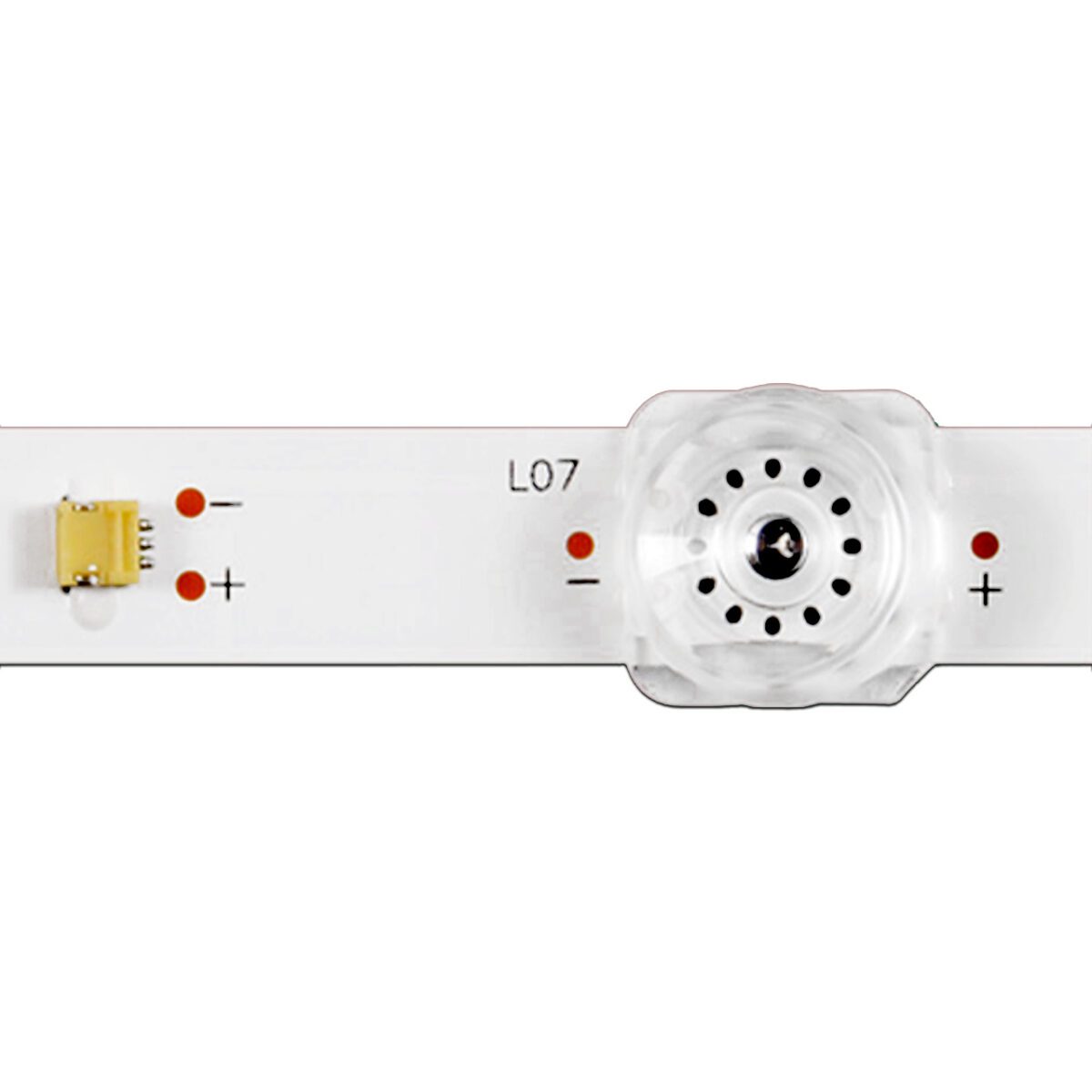

- Диаметр светорассеивателя: ▣17 мм
- Длина каждой планки: 940 мм
- Количество контактов на разъеме: 3pin (+N−)
- Материал подложки: алюминий
- Расстояние между центрами крепежных отверстий: 170-168-45-74-45-168-170 мм
- Расстояние между центрами светодиодов: 114 мм
- Расстояние между центром 1-го и последнего LED: 916 мм
- Тип светорассеивателя: вогнутый
- Ширина подложки планок: 12 мм
- Применение: ремонт задней (Direct LED) подсветки телевизоров
- Гарантия: 6 мес.
Аналоги JL.D50091330-140ES-M_V01:
- OD50D09-ZC23AG-03
- 303TT500046
Применяются для ремонта телевизоров в следующих панелях матриц (маркировки панелей и матриц):
- V50DJ6-D03 Rev.C1, MI50TV-CMI T3, MI50TV-CMI T4, MI50TV-CMI C1, MI50TV-Innolux, CV500U1-T01-CB-2, LS500PU1L03, LK500PF2A01 и других.
Совместимость с моделями телевизоров диагональю 50″:
- Atvio: ATV5017ILED, ATV5016ILED
- Awox: B-205000S, B 205000S
- Doffler: 50KUS86
- Panda: 50D6U, 50D8U, 50D7UK, 50D1U, 50F4AK, 50D64
- Philco: PTV50D60SA
- Pioneer: LED-50U670P, LED50U570P
- TD Systems: K50DLP8F
- Toshiba: 50V9U
- Xiaomi: L50M5-AD и другими.
ВНИМАНИЕ:
- Рекомендуем перед совершением покупки сверить маркировку LED планок с маркировкой товара на сайте. Иногда маркировка на товаре может не совпадать с той, что указана на ваших планках, хотя и полностью совместима или телевизоры определенной модели могут содержать подсветку отличную друг от друга в зависимости от партии производства. Если сомневаетесь какая подсветка вам нужна, то позвоните для уточнения и консультации.
- Перед продажей проверяется каждая планка на работоспособность специальным тестером. Настоятельно не рекомендуется проверять светодиодные линейки устройствами, напрямую не предназначенными для этого. У нас вы можете заказать устройства для проверки работоспособности LED подсветки в разделе оборудование для диагностики.
