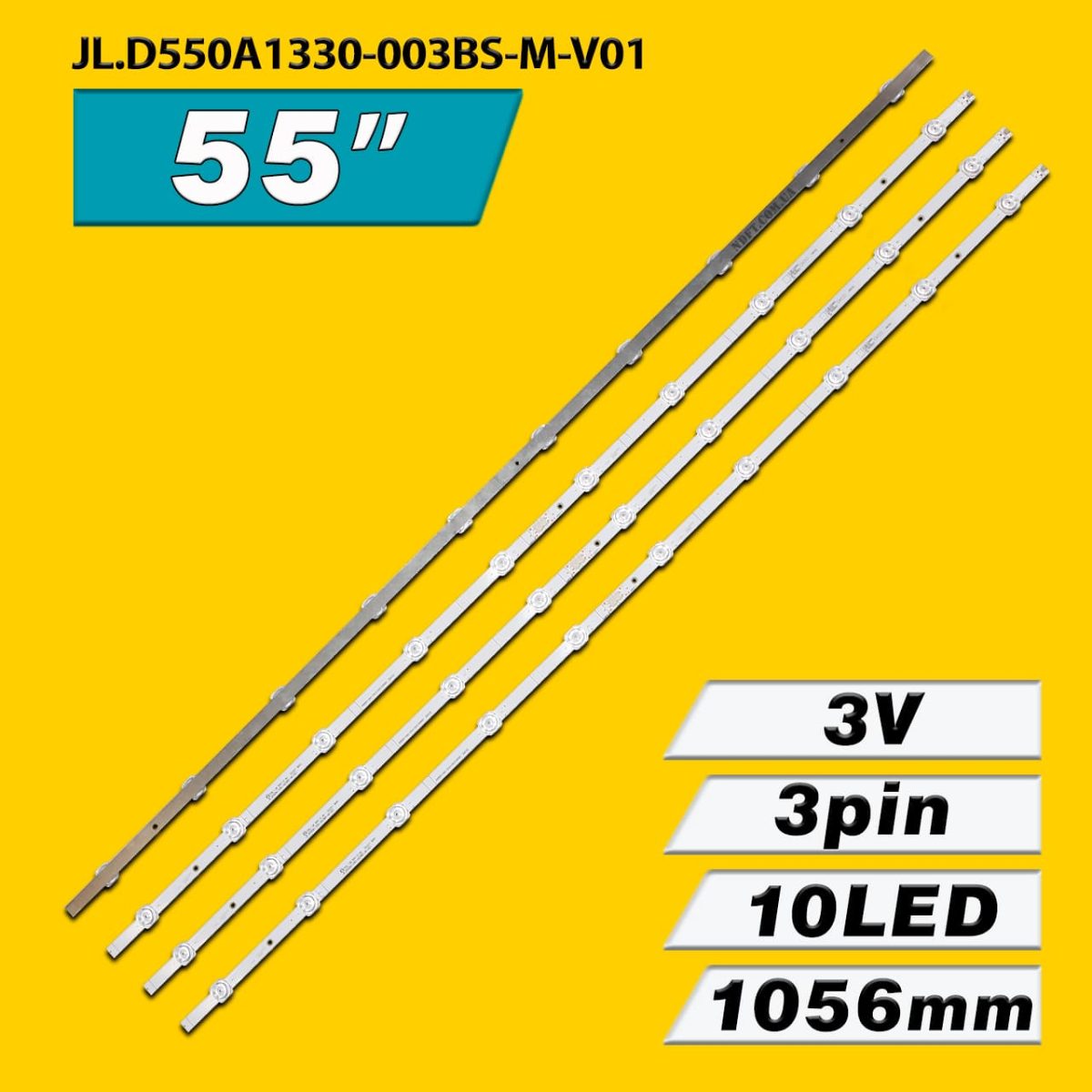

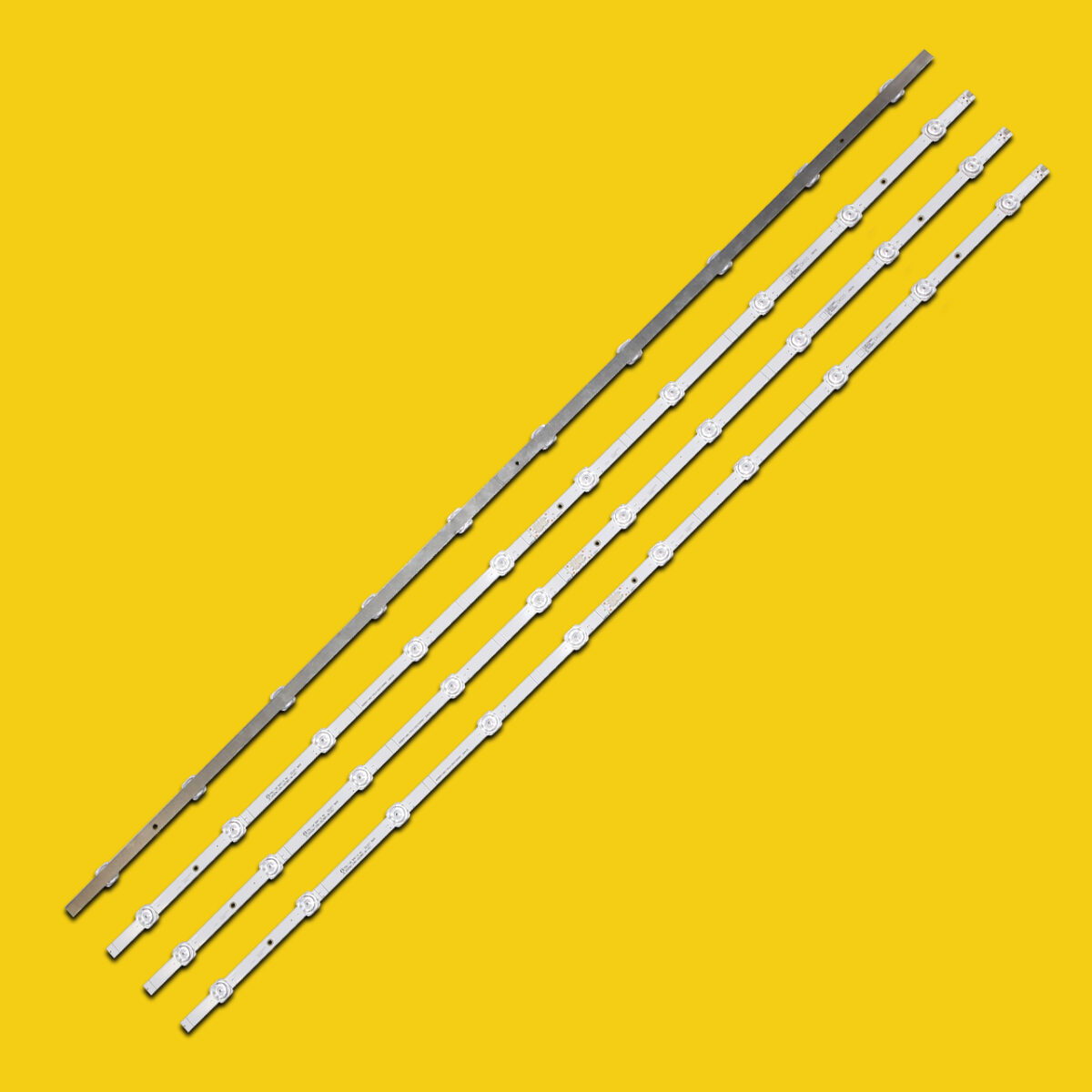

JL.D550A1330-003BS-M-V01 (ZD_SSC_D550_4X10_01_V2.20 HIP7.820.208, HD550Y1U62-T0L6, SVH550FA1+ZDJG HD550Y1U72-T0L2) – Комплект LED подсветки для TV 55″

Полный комплект состоит из цельных или составных планок:

• из 8-ми составных планок по 5LED:
  • JL.D550A1330-003BS-M-V01 L 5LED – 4 шт.
  • JL.D550A1330-003BS-M-V01 R 5LED – 4 шт.
• из 4-х цельных по 10LED:
  • JL.D550A1330-003BS-M-V01 10LED – 4 шт.

Цена указана за полный комплект из 4-х светодиодных планок на 10LED.

Возможна проклейка теплопроводного скотча по запросу.

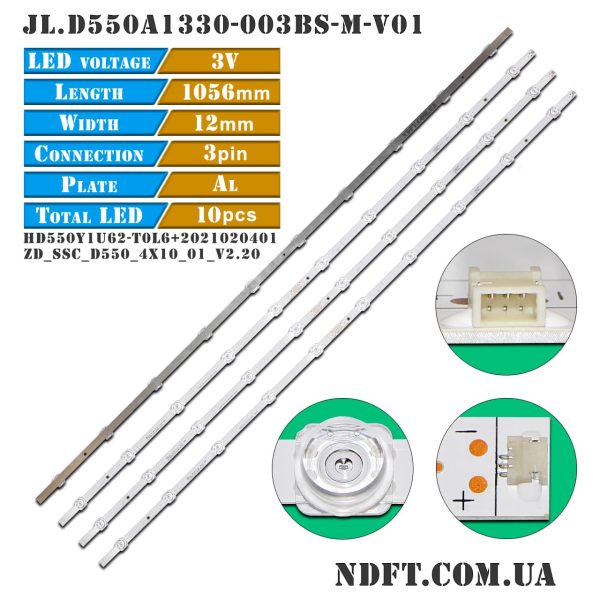

Комплект планок LED подсветки JL.D550A1330-003BS-M_V01 характеристики:

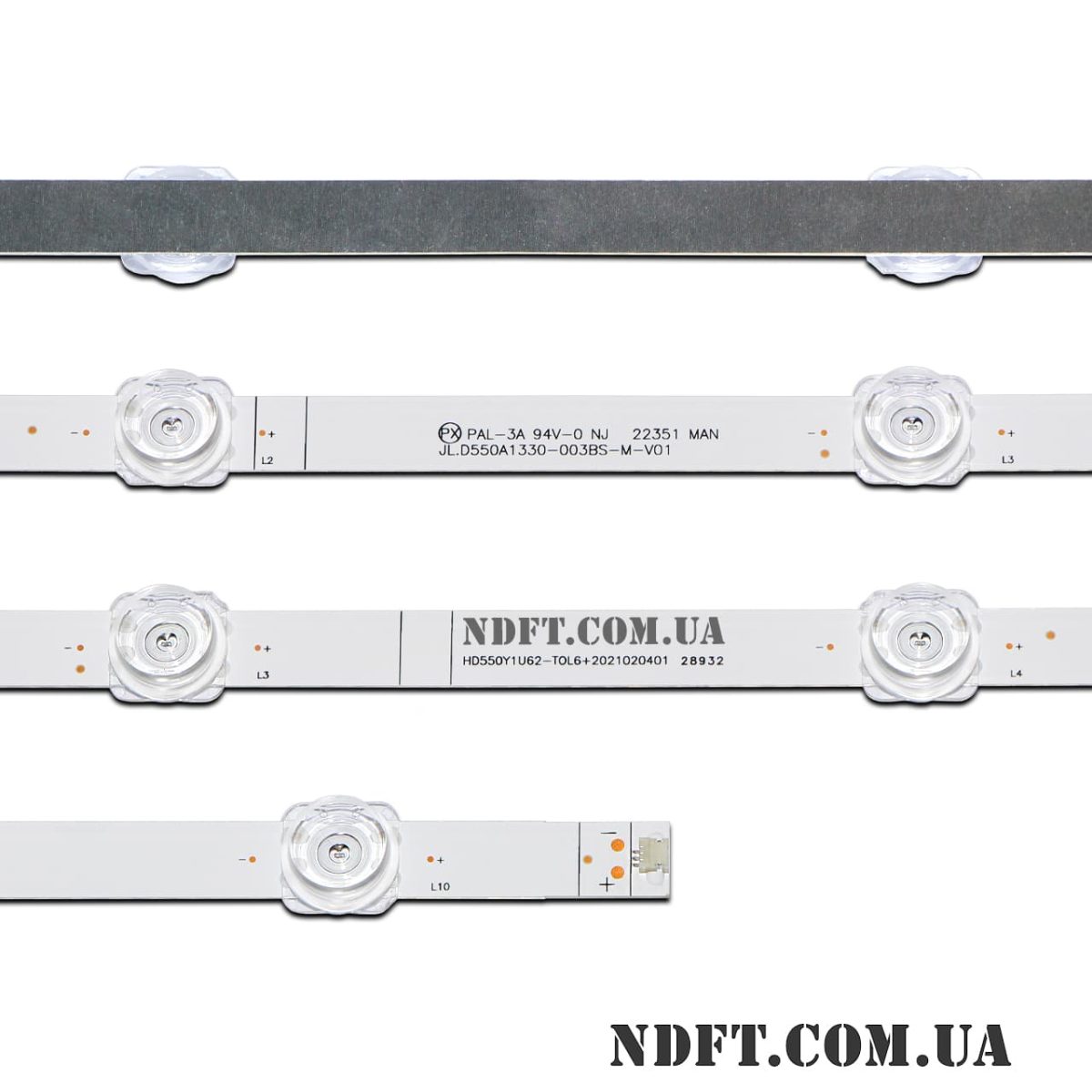

• Маркировка:
  • JL.D550A1330-003BS-M-V01
  • HD550Y1U62-T0L6+2021020401
• Рабочее напряжение одного светодиода: 3 В
• Общее напряжение планки: 30 В (10S1P)
• Количество светодиодов на каждой планке:
  • L/R тип: 5 шт.
  • L+R в сборе: 10 шт.
• Высота планки (подложка + линза): 9 мм
• Диагональ экрана: 55″
• Диаметр светорассеивателя: 17 мм
• Длина каждой планки:
  • L тип: 524 мм
  • R тип: 532 мм
  • L+R в сборе: 1056 мм
• Количество контактов на разъеме: 3
• Материал подложки: алюминий
• Расстояние между центрами крепежных отверстий:
  • L+R в сборе: 439-397 мм
• Расстояние между центрами светодиодов:
  • L+R в сборе: 108-109-110-103-100-103-110-109-108 мм
• Расстояние между центром 1-го и последнего LED: 961 мм
• Тип светорассеивателя: вогнутый
• Ширина подложки планок: 12 мм
• Применение: ремонт задней (Direct LED) подсветки телевизоров
• Гарантия: 6 мес.

Аналоги JL.D550A1330-003BS-M-V01:

• JL.D550A1330-003BS-M_V01
• HD550Y1U62-TOL6+2021020401
• ZD_SSC_D550_4x10_01_V2.20_20210319 HIP7.820.208
• ZD_SSC_D550_4X10_01_V2.20_20200813
• ZD_SSC_D550_4X10_01_V2.20
• ZD-SSC-D550-4X10-01-V2.20
• ZD_SSC_D550_4X10_01_V1.3_20200813
• ZD-SSC-D550-4X10-01-V1.3-2020081
• HD550Y1U72-T0L2+2021031901+SVH550FA1+ZDJG
• SVH550FA1
• JL.D550A1330-003AS-M_V02 (отличается шаг LED)
• CRH-BX55V1U713030T04108CS-REV1.2 (отличается шаг LED)

Применяются для ремонта телевизоров в следующих матрицах (панелях):

• BD550Y1U-LB72-T0L2-2-10
• HD55071U72-T0L2
• HD550Y1U62-T0L6
• HD550Y1U72-T0L2
• HV550QUB-F70
• HD550V1U71-T0L1K2 и других.

Совместимость с моделями телевизоров диагональю 55″:

• Hisense: 55R6G, 55A6G, 55R6095G5, 55R6070G, 55E78HQ, 55E7HQ, 55A6BG, 55A6H, 55R7G5, 55A65H, 55A6GV, 55A6GTUK, 55R6040G 55R6000FM 55R6040F 55R7F 55H6F 55R6E1 55R6000M R55B7120UK, 55R62G, 55A68G, 55R63G, 55AG65V, 55R6090G5, 55A6EG
• Toshiba: 55C350LC, 55C350KU, 55C350KB, 55C350LU
• Sharp: LC-55N7004U и другими.

ВНИМАНИЕ:

• Рекомендуем перед совершением покупки сверить маркировку LED планок с маркировкой товара на сайте. Иногда маркировка на товаре может не совпадать с той, что указана на ваших планках, хотя и полностью совместима или телевизоры определенной модели могут содержать подсветку отличную друг от друга в зависимости от партии производства. Если сомневаетесь какая подсветка вам нужна, то позвоните для уточнения и консультации.
• Перед продажей проверяется каждая планка на работоспособность специальным тестером. Настоятельно не рекомендуется проверять светодиодные линейки устройствами, напрямую не предназначенными для этого. У нас вы можете заказать устройства для проверки работоспособности LED подсветки в разделе оборудование для диагностики.
• От партии к партии разъемы соединяющие составные части планок могут отличаться, на функциональность и работу это не влияет.
• Данный тип планок от партии к партии может поставляться в виде цельных или составных частей, для удобства транспортировки.
