Товары / LED подсветка LCD / Комплекты задней LED подсветки для LCD / JL.D550A1330-114ES-M (DLED55CNC 5X10 0003, CX55D10-ZC52AG-02 303CX550054, MS-L3184 V2, CRH-K55K6003030T510R6C1-Rev1.3W, CRH-K55K6003030T510L6C1-Rev1.3W, CRH-K55K6003030T0510778-REV1.7I) – Комплект планок LED подсветки для телевизоров 55″
JL.D550A1330-114ES-M (DLED55CNC 5X10 0003, CX55D10-ZC52AG-02 303CX550054, MS-L3184 V2, CRH-K55K6003030T510R6C1-Rev1.3W, CRH-K55K6003030T510L6C1-Rev1.3W, CRH-K55K6003030T0510778-REV1.7I) – Комплект планок LED подсветки для телевизоров 55″
Артикул: 1460523900.20 грн.
900.20 грн.
В наличии

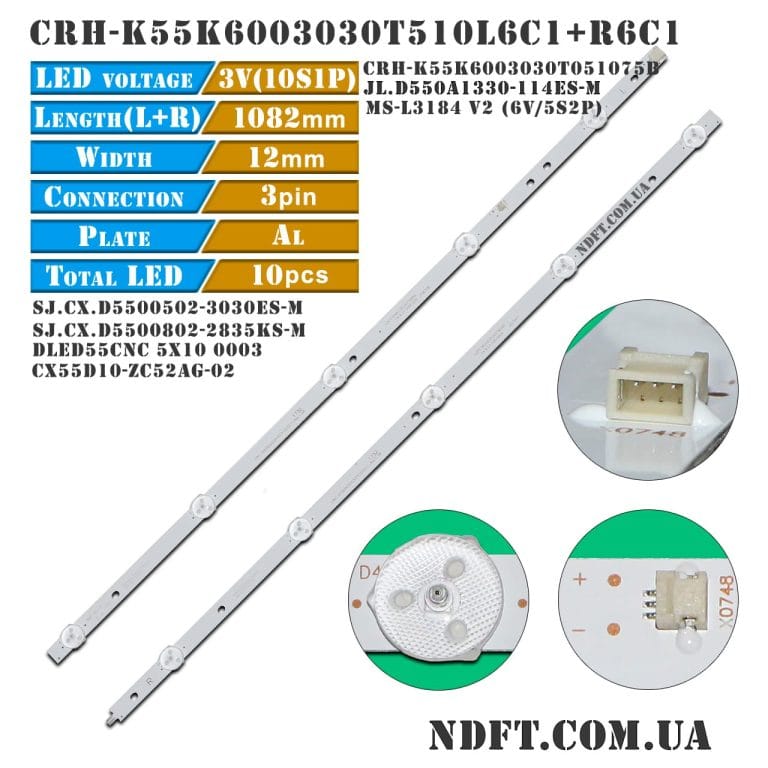

Комплект планок LED подсветки CRH-K55K6003030T510L6C1-Rev1.3W + CRH-K55K6003030T510R6C1-Rev1.3W характеристики:

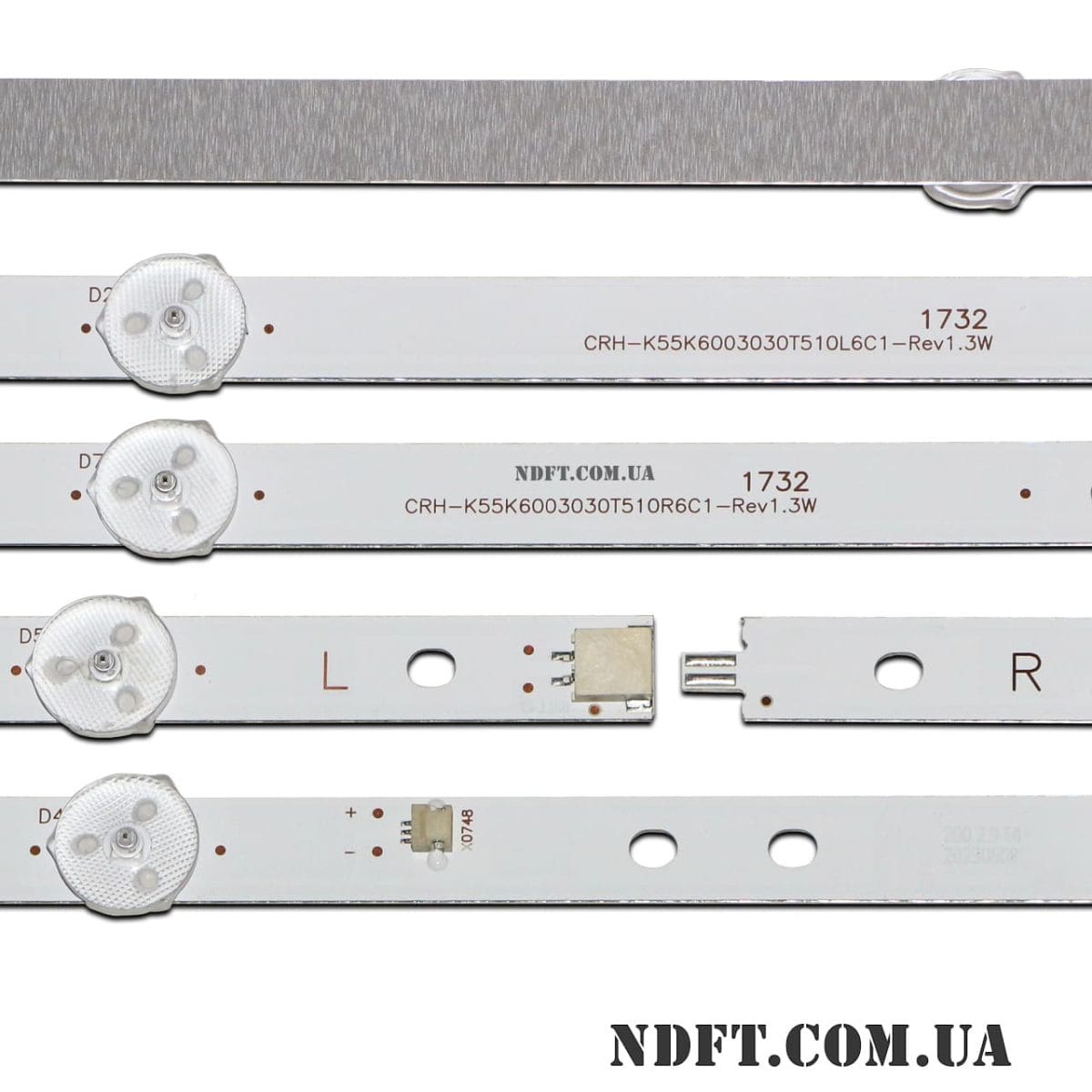

- Маркировка:
- CRH-K55K6003030T510L6C1-Rev1.3W
- CRH-K55K6003030T510R6C1-Rev1.3W
- ZX55ZC332M10A0A4
- Рабочее напряжение одного светодиода: 3 В
- Общее напряжение планки: 30 В (10S1P)
- Высота планки (подложка + линза): 7 мм
- Диагональ экрана: 55″
- Диаметр светорассеивателя: 15 мм
- Длина каждой планки:
- L тип: 545 мм
- R тип: 544 мм
- L+R в сборе: 1082 мм
- Количество контактов на разъеме: 3
- Количество светодиодов на каждой планке:
- L/R тип: 5 шт.
- L+R в сборе: 10 шт.
- Материал подложки: алюминий
- Расстояние между центрами крепежных отверстий:
- L+R в сборе: 212-159-15-78-41-78-174-212 мм
- Расстояние между центрами светодиодов:
- L+R в сборе: 116-117-119-115-110-115-119-117-116 мм
- Расстояние между центром 1-го и последнего LED: 1044 мм
- Тип светорассеивателя: выпуклый
- Ширина подложки планок: 12 мм
- Применение: ремонт задней (Direct LED) подсветки телевизоров
- Гарантия: 6 мес.
Аналоги CRH-K55K6003030T510L6C1-Rev1.3W + CRH-K55K6003030T510R6C1-Rev1.3W:
- DLED55CNC 5X10 0003 K600/T700
- SJ.CX.D5500802-2835KS-M (6V 5S2P)
- SJ.CX.D5500502-3030ES-M
- MS-L3184 V2 (6V 5S2P)
- JL.D550A1330-006BS-M_V01 (6V 5S2P)
- HL-00550A30-0502S-04 (6V 5S2P)
- ZK55D10L-ZC22AG-01 303ZK550032, ZK55D10R-ZC22AG-01, 303ZK550033
- CX55D10-ZC52AG-02 303CX550054
- CRH-K55K6003030T0510778-REV1.7I
- ZX55-A-Z-8811C-14470
- ZX55ZC332M10A0V2-K600
- CRH-K55K6003030T051075B
- JL.D55052330-006AS-M_V01 (6V 5S2P)
- JL.D550A1330-114BS-M
- JL.D550A1330-114BCS-M
- JL.D550A1330-114ES-M_V01
- CRH-K55EMC3030T0510L64K-REV1.1, CRH-K55EMC3030T0510R64K-REV1.1
- CRH-K55K6003030T0510L6C1-RE1.3W, CRH-K55K6003030T0510R6C1-REV1.3W
Применяются для ремонта телевизоров в следующих матрицах (панелях):
- ST5461D07-1
- CN55XB721 T201608090A M02
- CN550CN6211
- CN550CN7211, CN550CN7230
- CN55XB751
- CX550DLEDM и других.
Совместимость с моделями телевизоров диагональю 55″:
- CNC: CN55XB951, J55U916
- Dexp: U55E7000E, U55D7300E, U55D7200E
- Dijitsu: DJTV55S
- Element: E4SFT5517
- Haier: 55UG2500
- Kogan: KALED55JU8100VA
- Holleberg: HTV-LED55UHDS100T2, 55UHDS100T2
- Nevir: NVR-7604-55-4K-N
- Polaroid: TVB55R4PR004
- Proscan: PLDED5514, PLDED5515, PLDED5515-B-UHD
- Rca: RTV5519SM, RTV55Z1USM, RTU5540
- Sanyo: 55CE1810D2
- Sansui: SMX55Z2USM
- Sceptre: U55, U55-PCIV58CE, W55-UQTV58FE, W55-SITV58FE, W55-SUTV58FE, W55SUTV58FE, U550CV-UMR, U550CV-UMR8
- Silver: IP-LE410885
- Skytech: ST-5540US
- Smartbook: 55″ ULTRA HD SMART TV model: ART221282
- Starwind: SW-LED55UA402
- TD Systems: K55DLX9US
- TCL: 55BS3700, 55S3700, LED55C8U
- Vios: V552015S, V552015SM и другими.
ВНИМАНИЕ:
- Рекомендуем перед совершением покупки сверить маркировку LED планок с маркировкой товара на сайте. Иногда маркировка на товаре может не совпадать с той, что указана на ваших планках, хотя и полностью совместима или телевизоры определенной модели могут содержать подсветку отличную друг от друга в зависимости от партии производства. Если сомневаетесь какая подсветка вам нужна, то позвоните для уточнения и консультации.
- Перед продажей проверяется каждая планка на работоспособность специальным тестером. Настоятельно не рекомендуется проверять светодиодные линейки устройствами, напрямую не предназначенными для этого. У нас вы можете заказать устройства для проверки работоспособности LED подсветки в разделе оборудование для диагностики.
- От партии к партии разъемы соединяющие составные части планок могут отличаться, на функциональность и работу это не влияет.
- От партии к партии позиция может быть представлена в виде 5-ти цельных или 10-ти составных планок.
- В некоторых аналогах встречаются 6 В светодиоды подключенные двумя группами по 5 шт. (5S2P) с общим напряжением 30 В, они взаимозаменяемы.
Возможна проклейка теплопроводного скотча по запросу.

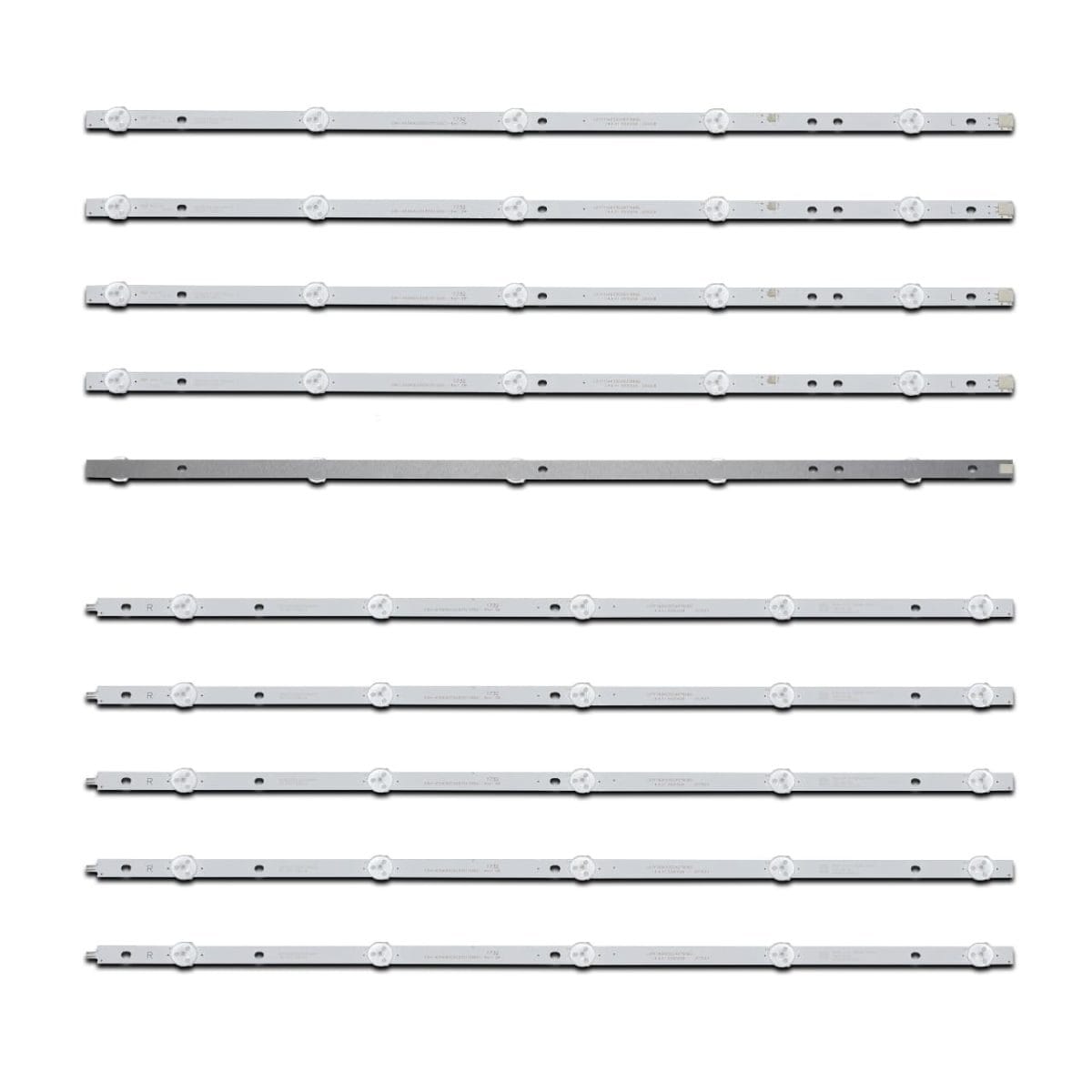

Полный комплект состоит из 10-ти планок (по 5шт. каждого вида):
- CRH-K55K6003030T510L6C1-Rev1.3W – 5 шт.
- CRH-K55K6003030T510R6C1-Rev1.3W – 5 шт.
Цена указана за полный комплект из 10-ти светодиодных планок.
