JL.D580A1330-365AS-M V2.0 (JL.D580A1330-003AS-M V01, CRH-BK58S13030T051087D-REV1.2, L07BY150J21E9C8-B1) – Комплект LED подсветки TV 58″

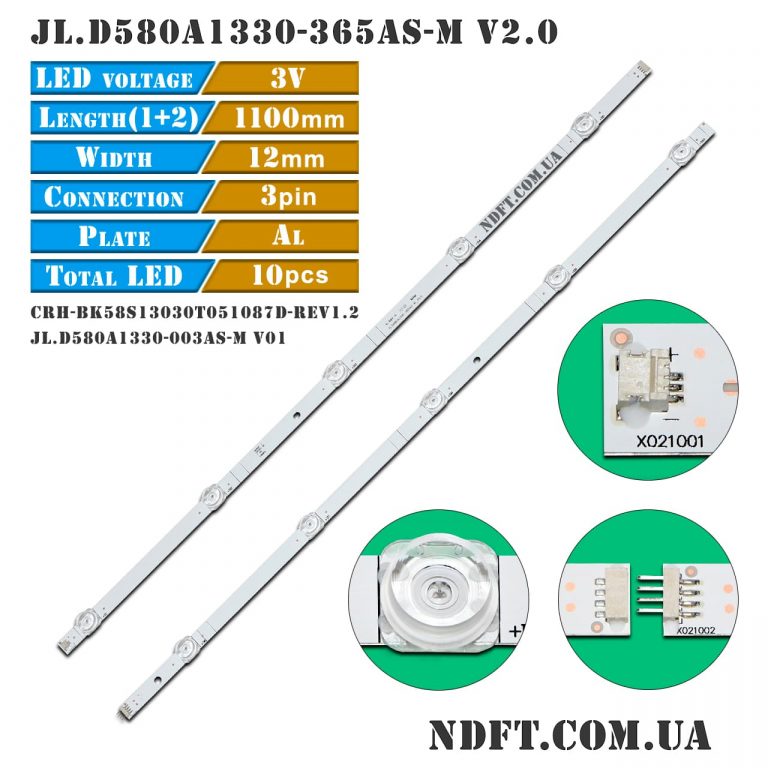

Комплект планок LED подсветки JL.D580A1330-365AS-M V2.0 характеристики:

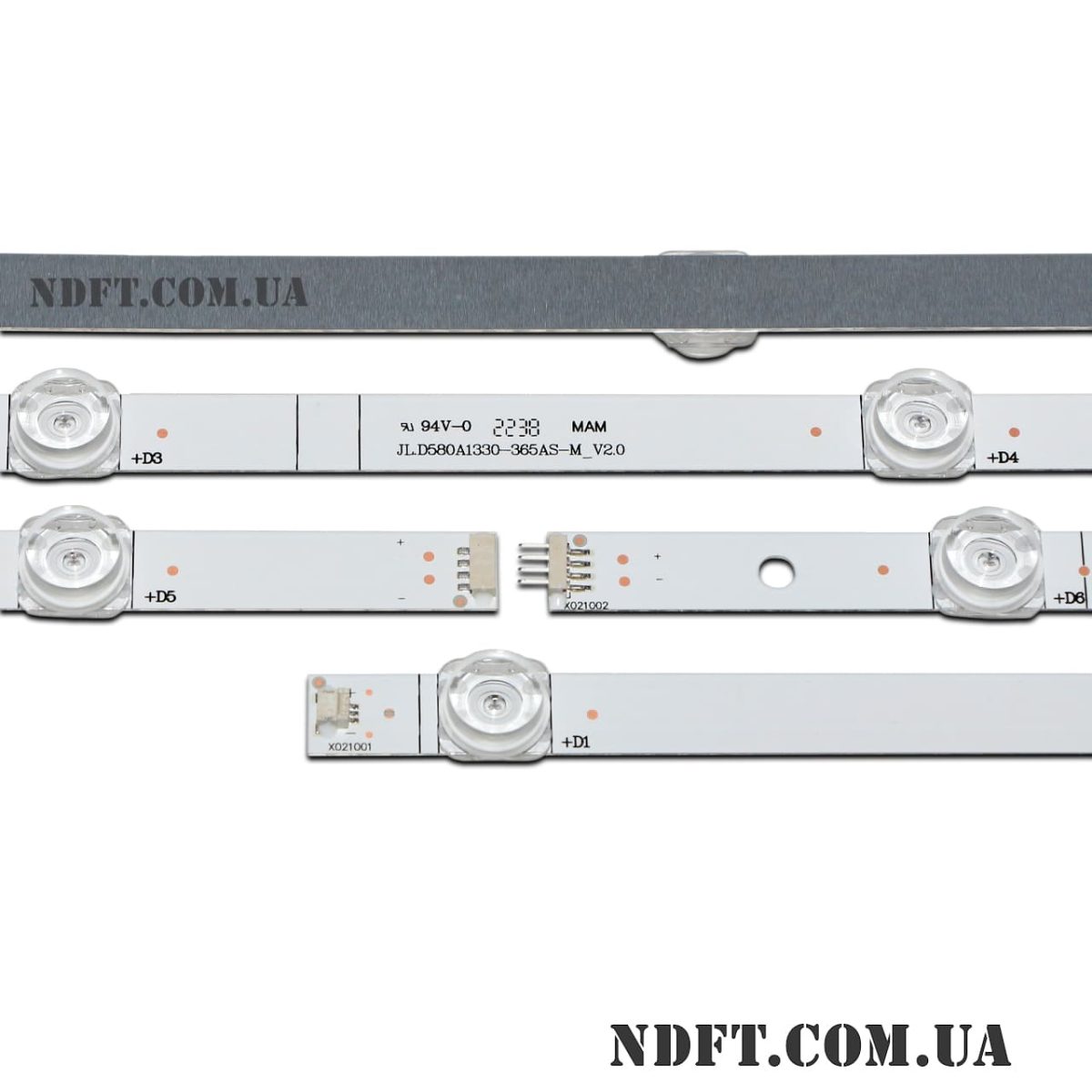

• Маркировка:
  • JL.D580A1330-365AS-M_V2.0 X021001
  • JL.D580A1330-365AS-M_V2.0 X021002
  • L07BY150J21E9C8-B1
• Рабочее напряжение одного светодиода: 3 В
• Высота планки (подложка + линза): 8 мм
• Диагональ экрана: 58″
• Диаметр светорассеивателя: 15 мм
• Длина каждой планки:
  • 01 тип: 548 мм
  • 02 тип: 551 мм
  • 01+02 в сборе: 1100 мм
• Количество контактов на разъеме: 3
• Количество светодиодов на каждой планке:
  • 01, 02 тип: 5 шт.
  • 01+02 в сборе: 10 шт.
• Материал подложки: алюминий
• Расстояние между центрами крепежных отверстий:
  • 01+02 в сборе: 360-300 мм
• Расстояние между центрами светодиодов: 116 мм
• Расстояние между центром 1-го и последнего LED: 1050 мм
• Тип светорассеивателя: вогнутый
• Ширина подложки планок: 12 мм
• Применение: ремонт задней (Direct LED) подсветки телевизоров
• Гарантия: 6 мес.

Аналоги JL.D580A1330-365AS-M-V2.0:

• JL.D580A1330-365AS-M_V2.0
• JL.D580A1330-365AS-M_V0.1
• JL.D580A1330-003AS-M_V01
• JL.D580A1330-003AS-M V01
• CRH-BK58S13030T051087D-REV1.2

Применяются для ремонта телевизоров в следующих матрицах (панелях):

• HD580S1U91-L1/S0/G32
• HD580S1U91-L1/S0/GM/ROH
• HD580S1U02-L1 и других.

Совместимость с моделями телевизоров диагональю 58″:

• Hisense: 58R6E, 58R7E1, 55R7E, 58H6550E, H58AE6100, H58AE6000, H58AE6100UK, HZ58A55, 58V1A, 58B7200UW, H58E3A, HZ58T3D, H58A6100, 55R6E, 58DUS83
• Sharp: LC-58Q7330U, LC-58Q620U, LC-58Q7370U и другими.

ВНИМАНИЕ:

• Рекомендуем перед совершением покупки сверить маркировку LED планок с маркировкой товара на сайте. Иногда маркировка на товаре может не совпадать с той, что указана на ваших планках, хотя и полностью совместима или телевизоры определенной модели могут содержать подсветку отличную друг от друга в зависимости от партии производства. Если сомневаетесь какая подсветка вам нужна, то позвоните для уточнения и консультации.
• Перед продажей проверяется каждая планка на работоспособность специальным тестером. Настоятельно не рекомендуется проверять светодиодные линейки устройствами, напрямую не предназначенными для этого. У нас вы можете заказать устройства для проверки работоспособности LED подсветки в разделе оборудование для диагностики.

Возможна проклейка теплопроводного скотча по запросу.

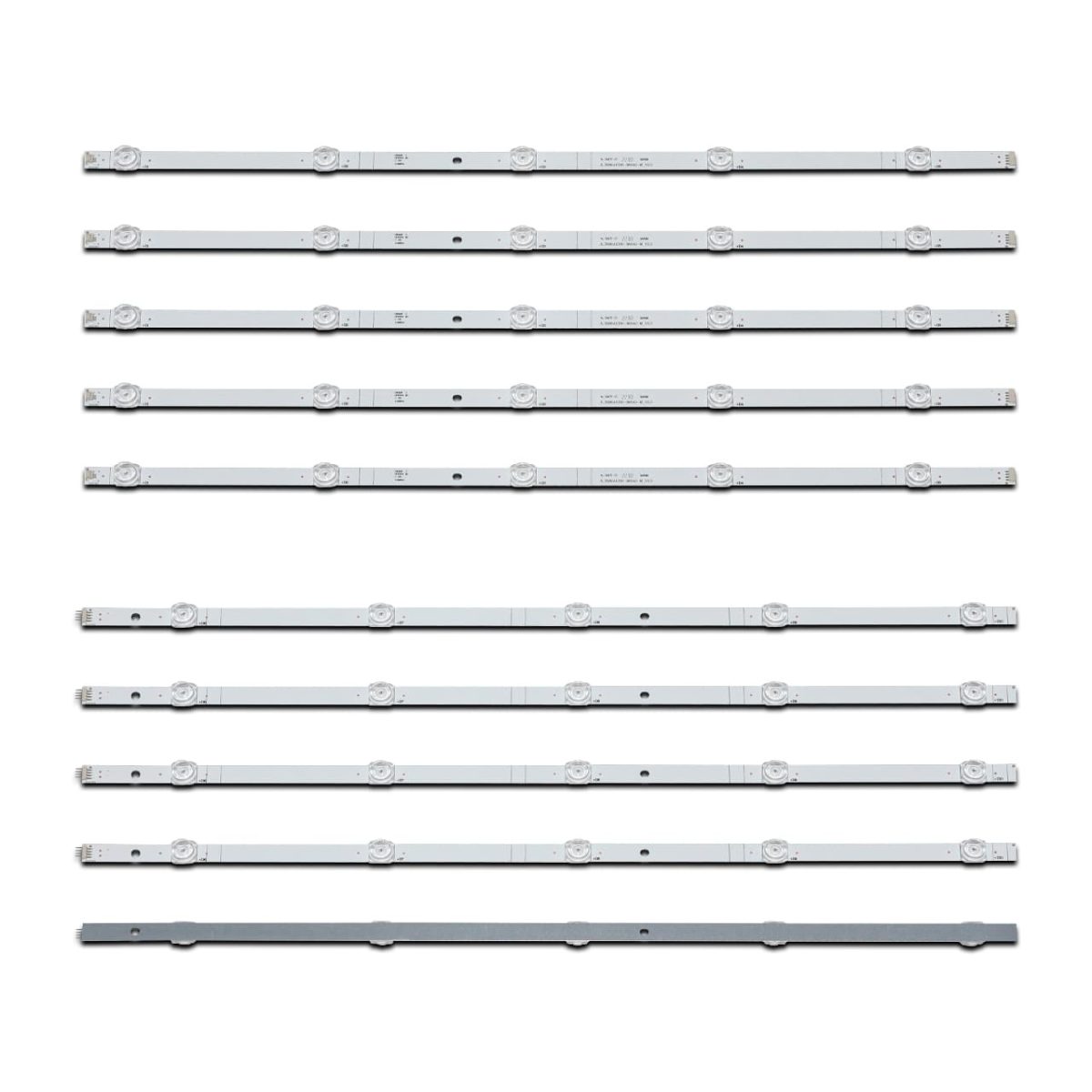

Полный комплект состоит из 10-ти планок (по 5 шт. каждого вида):

• JL.D580A1330-365AS-M V2.0 (JL.D580A1330-003AS-M V01, CRH-BK58S13030T051087D-REV1.2) X021001 — 5 шт.
• JL.D580A1330-365AS-M V2.0 (JL.D580A1330-003AS-M V01, CRH-BK58S13030T051087D-REV1.2) X021002 — 5 шт.

Цена указана за полный комплект из 10-ти светодиодных планок.
