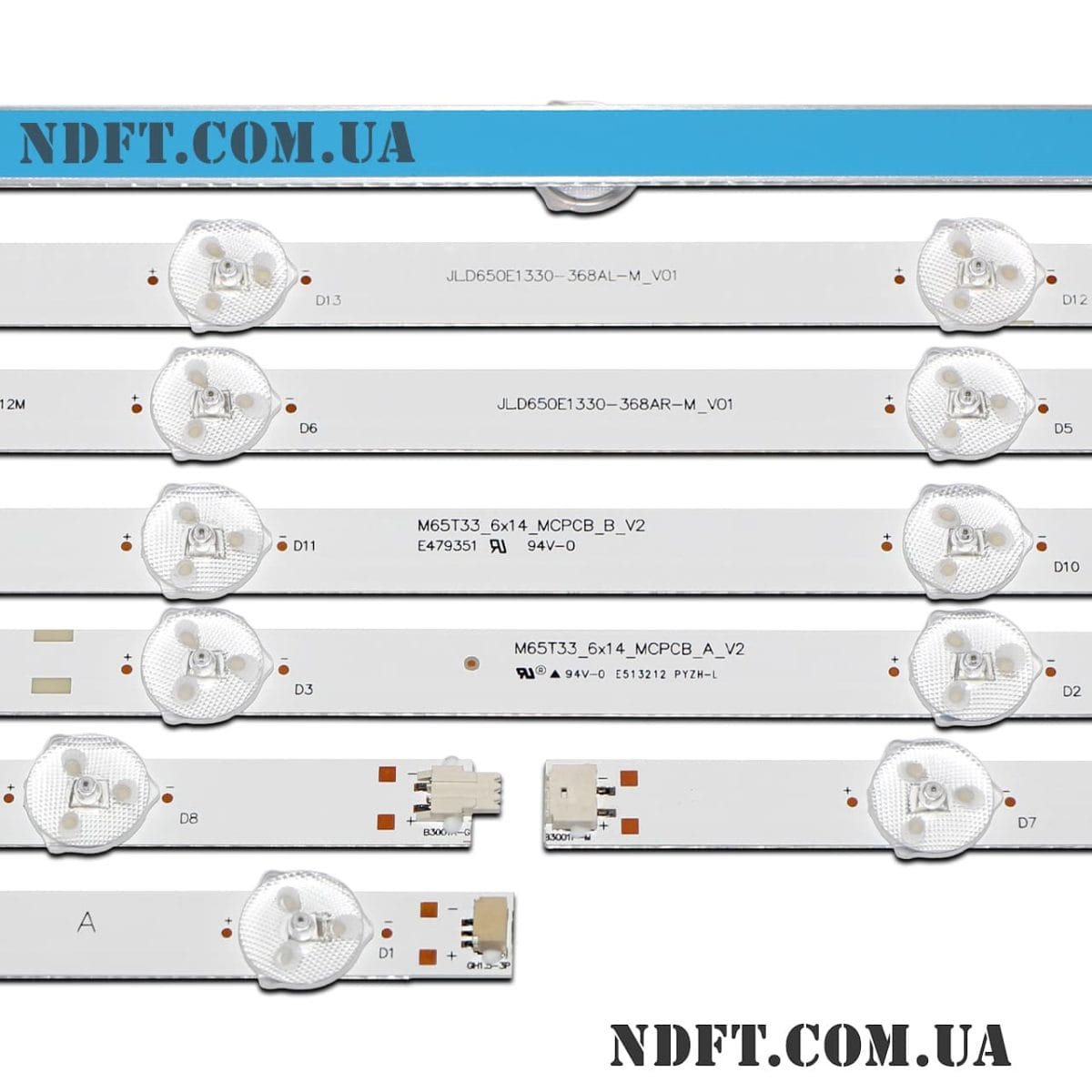

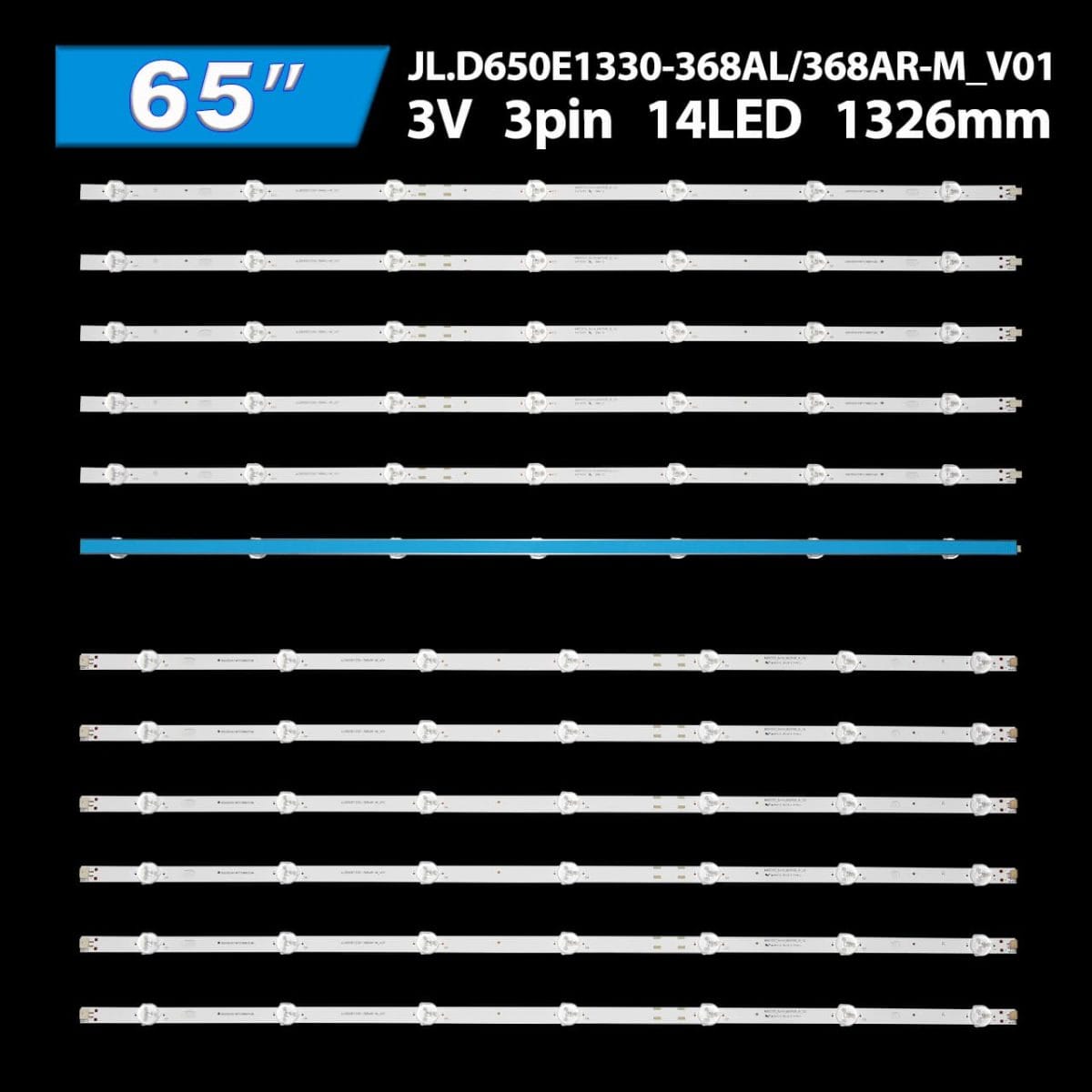

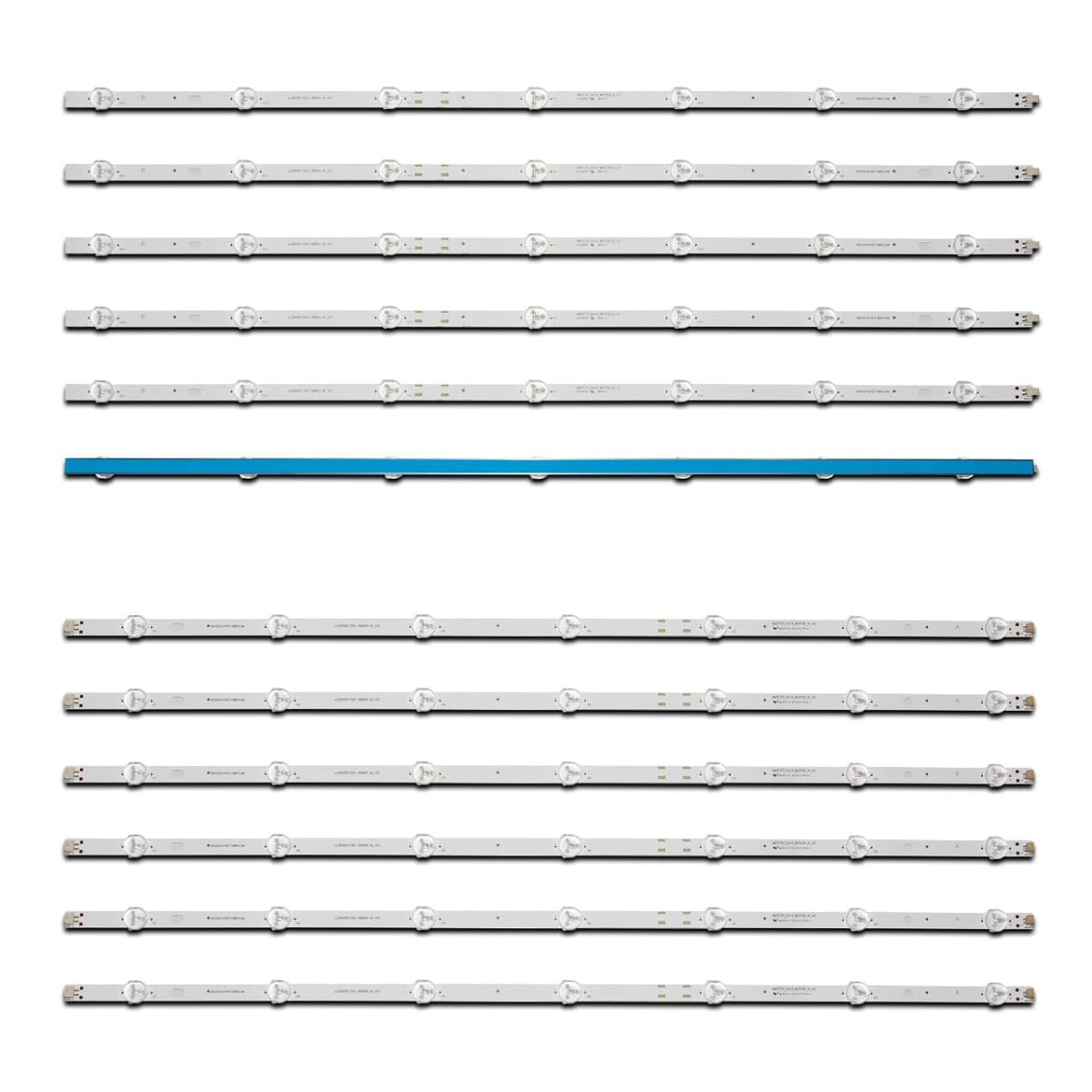

JL.D650E1330-368AL-M_V01 + JL.D650E1330-368AR-M_V01 (MI65T33_6X14_MCPCB_A_V2 + MI65T33_6X14_MCPCB_B_V2, Xiaomi L65M5-AD) – Комплект LED подсветки 65″

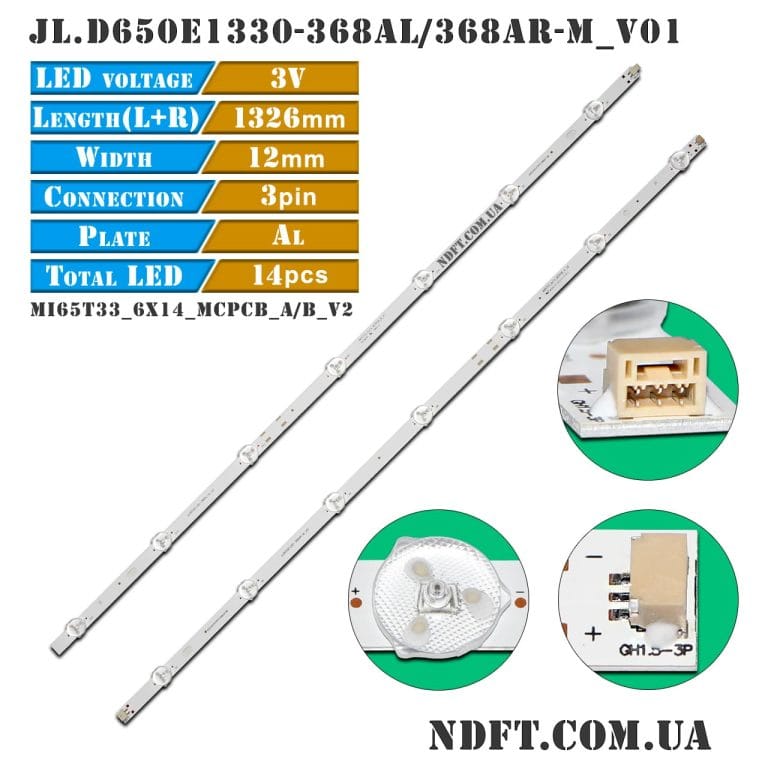

Комплект планок LED подсветки JL.D650E1330-368AL-M_V01 + JL.D650E1330-368AR-M_V01 характеристики:

• Маркировка:
  • JL.D650E1330-368AL-M_V01
  • JL.D650E1330-368AR-M_V01
  • MI65T33_6X14_MCPCB_A_V2
  • MI65T33_6X14_MCPCB_B_V2
  • 65D3503V1W7C1B66312M
• Рабочее напряжение одного светодиода: 3 В
• Общее напряжение планки: 42 В (14S1P)
• Количество светодиодов на каждой планке:
  • A (R) тип: 7 шт.
  • B (L) тип: 7 шт.
  • A+B (L+R) в сборе: 14 шт.
• Высота планки (подложка + линза): 7 мм
• Диагональ экрана: 65″
• Диаметр светорассеивателя: 16 мм
• Длина каждой планки:
  • A (R) тип: 663 мм
  • B (L) тип: 663 мм
  • A+B (L+R) в сборе: 1326 мм
• Количество контактов на разъеме: 3
• Материал подложки: алюминий + теплопроводный скотч
• Расстояние между центрами крепежных отверстий:
  • A+B (L+R) в сборе: 498-153-498 мм
• Расстояние между центрами светодиодов: 98 мм
• Расстояние между центром 1-го и последнего LED: 1274 мм
• Тип светорассеивателя: выпуклый
• Ширина подложки планок: 12 мм
• Применение: ремонт задней (Direct LED) подсветки телевизоров
• Гарантия: 6 мес.

Аналоги JL.D650E1330-368AL-M_V01 + JL.D650E1330-368AR-M_V01:

• MI65T33-6X14-MCPCB-A-V2
• MI65T33-6X14-MCPCB-B-V2
• JL.D650E1330-368AR-M-V01
• JL.D650E1330-368AL-M-V01
• NB1M-ECLG-2-4-6C8-01-00930 098101 OHAG01 19AE430
• NB1M-ECLG-2-4-6C8-02-00925 098101 OHAG02 19AE430
• LB-PC3030-GJUHD658X14ADM2-L-H (с доработкой)
• LB-PC3030-GJUHD658X14ADM2-R-H (с доработкой)
• CEJJ-LB650Z-14S1P-M2835-B-3 (с доработкой)
• EVT LBM650P0701-AA-4(L) (с доработкой)
• EVT LBM650P0701-AB-5(R) (с доработкой)

Применяются для ремонта телевизоров в следующих матрицах (панелях):

• HV650QUB-N90 и других.

Совместимость с моделями телевизоров Xiaomi диагональю 65″:

• Xiaomi: Mi L65M5-AD и другими.

ВНИМАНИЕ:

• Рекомендуем перед совершением покупки сверить маркировку LED планок с маркировкой товара на сайте. Иногда маркировка на товаре может не совпадать с той, что указана на ваших планках, хотя и полностью совместима или телевизоры определенной модели могут содержать подсветку отличную друг от друга в зависимости от партии производства. Если сомневаетесь какая подсветка вам нужна, то позвоните для уточнения и консультации.
• Перед продажей проверяется каждая планка на работоспособность специальным тестером. Настоятельно не рекомендуется проверять светодиодные линейки устройствами, напрямую не предназначенными для этого. У нас вы можете заказать устройства для проверки работоспособности LED подсветки в разделе оборудование для диагностики.
• От партии к партии разъемы соединяющие составные части планок могут отличаться, на функциональность и работу это не влияет.

Полный комплект состоит из 12-ти планок (по 6 шт. каждого вида):

• JL.D650E1330-368AL-M_V01 (MI65T33_6X14_MCPCB_B_V2) – 6 шт.
• JL.D650E1330-368AR-M_V01 (MI65T33_6X14_MCPCB_A_V2) – 6 шт.

Цена указана за полный комплект из 12-ти светодиодных планок.
