JLE550F5414-001AL-R7N-M-HF + JLE550F5414-001AR-R7N-M-HF 75LED (MI019A-367-0A, MI019A-368-0A, Xiaomi L55M5-AB, L55M5-AD) – Комплект LED подсветки 55″

Артикул: 1590192

800.10

800.10 ₴

Доставка:

  • Новая почта / курьер НП
  • Укрпочта
  • Самовывоз (г. Ивано-Франковск)
4 Человек сейчас смотрят этот товар!

Описание

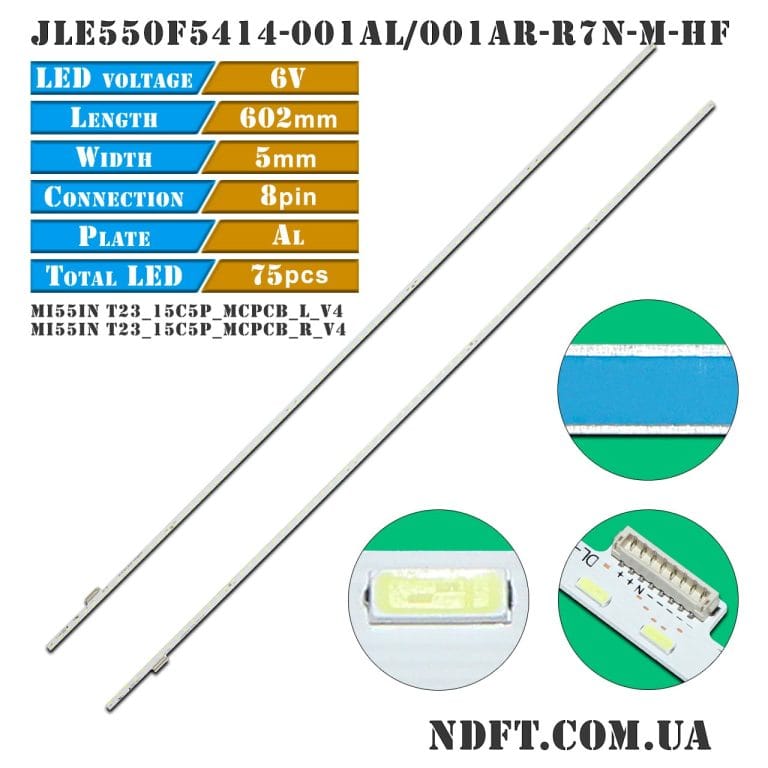

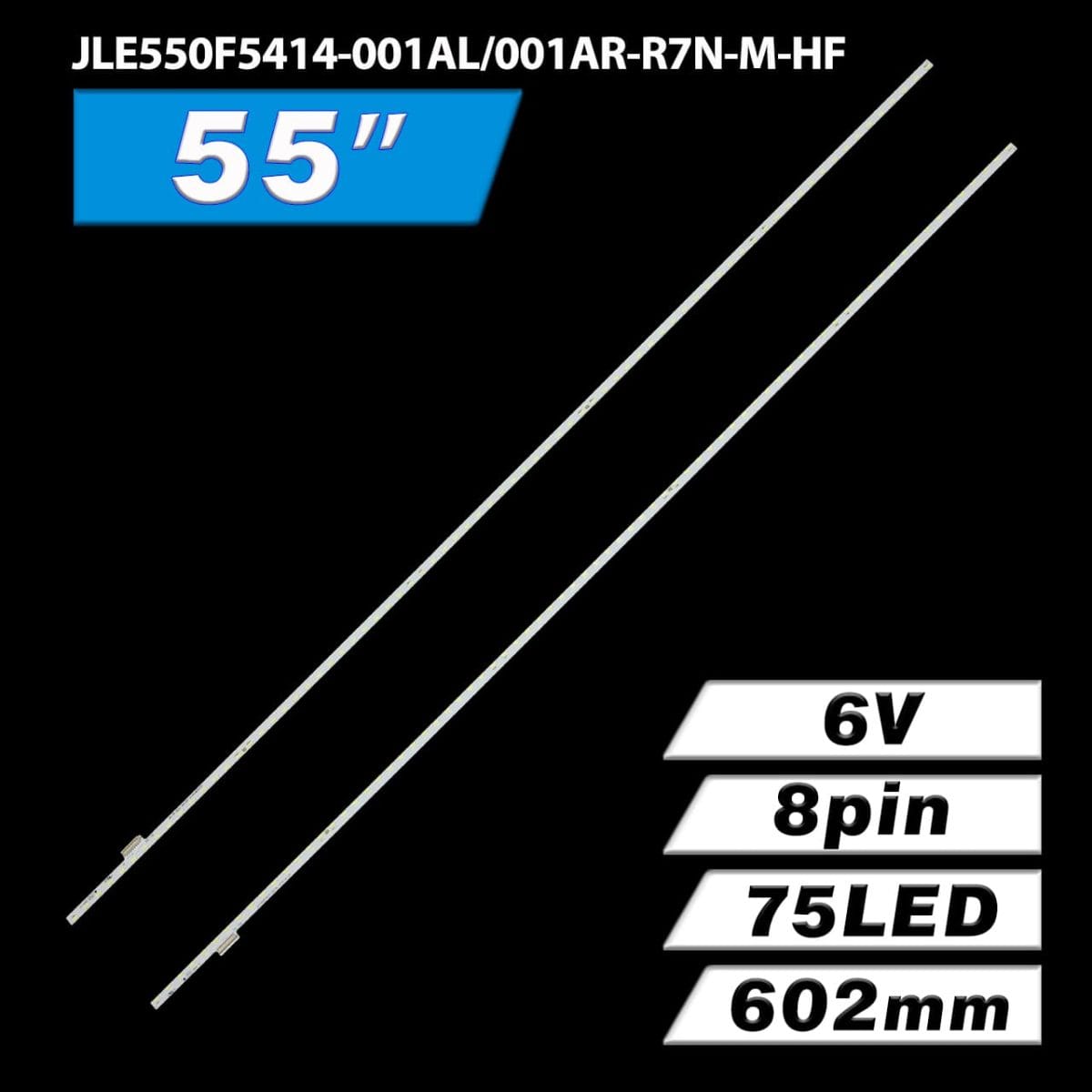

Комплект планок LED подсветки JLE550F5414-001AL-R7N-M-HF JLE550F5414-001AR-R7N-M-HF характеристики:

  • Маркировка:
    • JLE550F5414-001AL-R7N-M-HF
    • JLE550F5414-001AR-R7N-M-HF
  • Рабочее напряжение одного светодиода: 6 В
  • Общее напряжение группы: 90 В (5×15S1P)
  • Количество светодиодов на каждой планке: 75 шт. (5 групп по 15 шт.)
  • Высота планки (подложка + линза): 2 мм
  • Диагональ экрана: 55″
  • Длина каждой планки: 602 мм
  • Количество контактов на разъеме: 8
  • Материал подложки: алюминий + теплопроводный скотч
  • Расстояние между центрами светодиодов: 8 мм
  • Расстояние между центром 1-го и последнего LED: 595 мм
  • Тип светорассеивателя: открытый диод
  • Размеры светодиода (Д×Ш): 4×1,4 мм
  • Ширина подложки планок:
    • В узкой области: 5 мм
    • В широкой области: 9 мм
  • Применение: ремонт торцевой (Edge LED) подсветки телевизоров
  • Гарантия: 6 мес.

Аналоги JLE550F5414-001AL-R7N-M-HF JLE550F5414-001AR-R7N-M-HF:

  • MI55in T23_15C5P_MCPCB_L_V4, MI55in T23_15C5P_MCPCB_R_V4
  • MI55in T23-15C5P-MCPCB-L-V4, MI55in T23-15C5P-MCPCB-R-V4
  • MI019A-17116-A
  • GAN01-1360A-P1, GAN01-1361A-P1
  • MI019A-180822-A
  • MI019A-180224-A
  • MI019A180519-A (радиатор)
  • MI019A-170718-A
  • MI019A-170812-A
  • MI019A-180306-A
  • MI019A-367-0A, MI019A-368-0A L55M5-AB 80LED
  • HTOT-150EA-L, HTOT-150EA-R

Применяются для ремонта телевизоров в следующих матрицах (панелях):

  • MI55TV(T23) Z550M1019A и других.

Совместимость с моделями телевизоров Xiaomi диагональю 55″:

  • Xiaomi: L55M5-AB, L55M5-AQ, L55M5-AD и другими.

ВНИМАНИЕ:

  • Рекомендуем перед совершением покупки сверить маркировку LED планок с маркировкой товара на сайте. Иногда маркировка на товаре может не совпадать с той, что указана на ваших планках, хотя и полностью совместима или телевизоры определенной модели могут содержать подсветку отличную друг от друга в зависимости от партии производства. Если сомневаетесь какая подсветка вам нужна, то позвоните для уточнения и консультации.
  • Перед продажей проверяется каждая планка на работоспособность специальным тестером. Настоятельно не рекомендуется проверять светодиодные линейки устройствами, напрямую не предназначенными для этого. У нас вы можете заказать устройства для проверки работоспособности LED подсветки в разделе оборудование для диагностики.
  • Встречаются похожие планки, у которых отличается число светодиодов (80LED на планке).

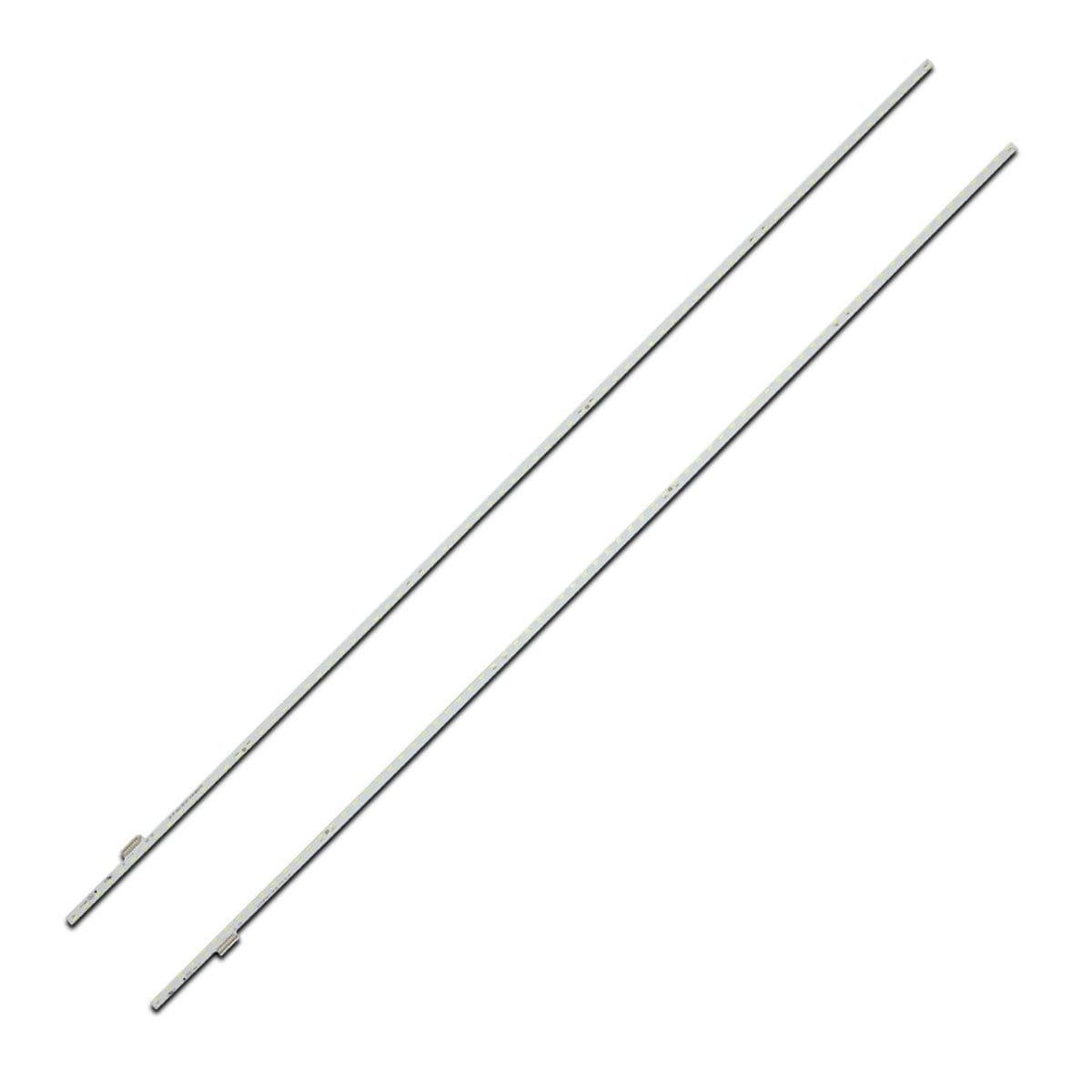

Полный комплект состоит из двух планок:

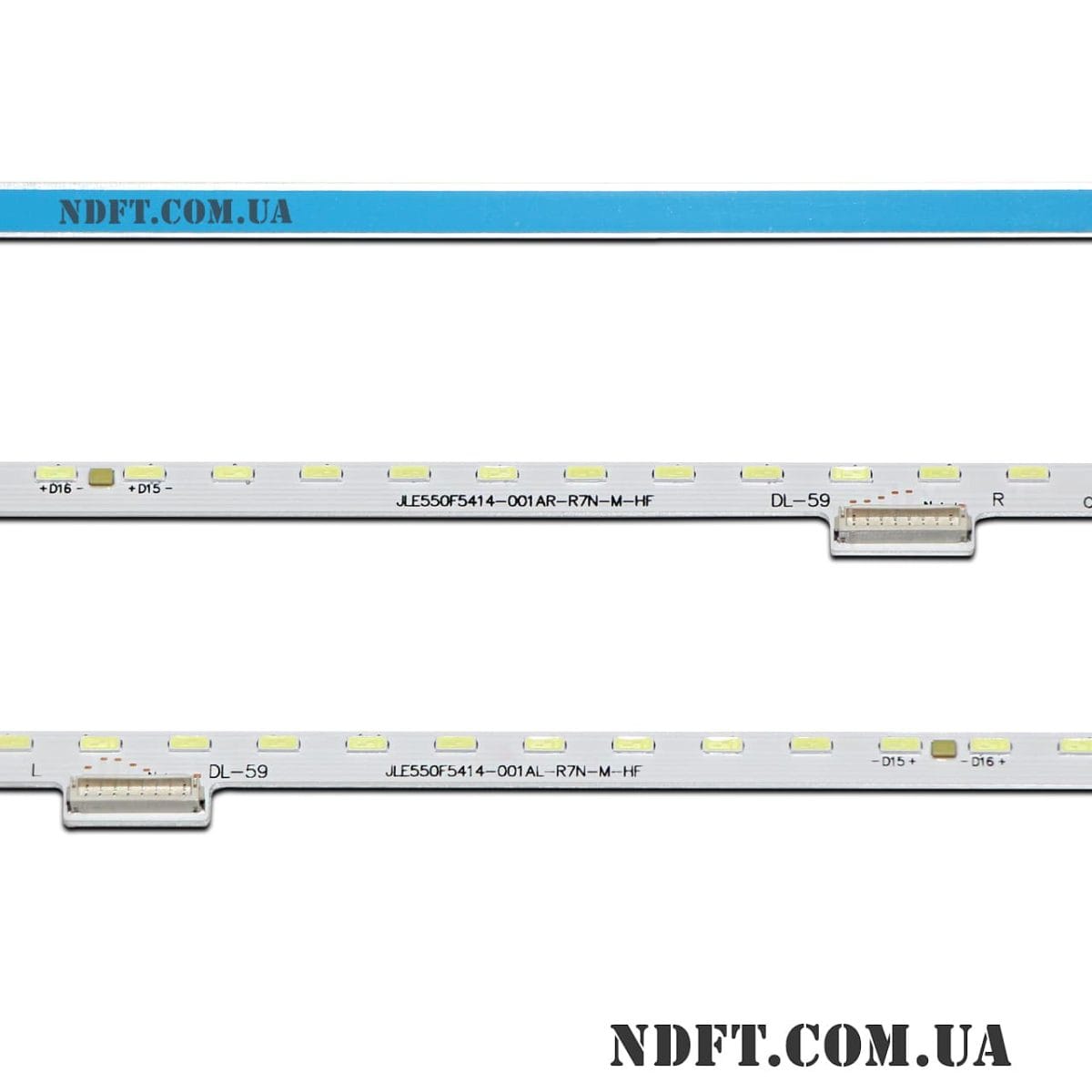

  • JLE550F5414-001AL-R7N-M-HF (MI55in T23_15C5P_MCPCB_L_V4) – 1 шт.
  • JLE550F5414-001AR-R7N-M-HF (MI55in T23_15C5P_MCPCB_R_V4) – 1 шт.

Цена указана за полный комплект из двух светодиодных планок.
