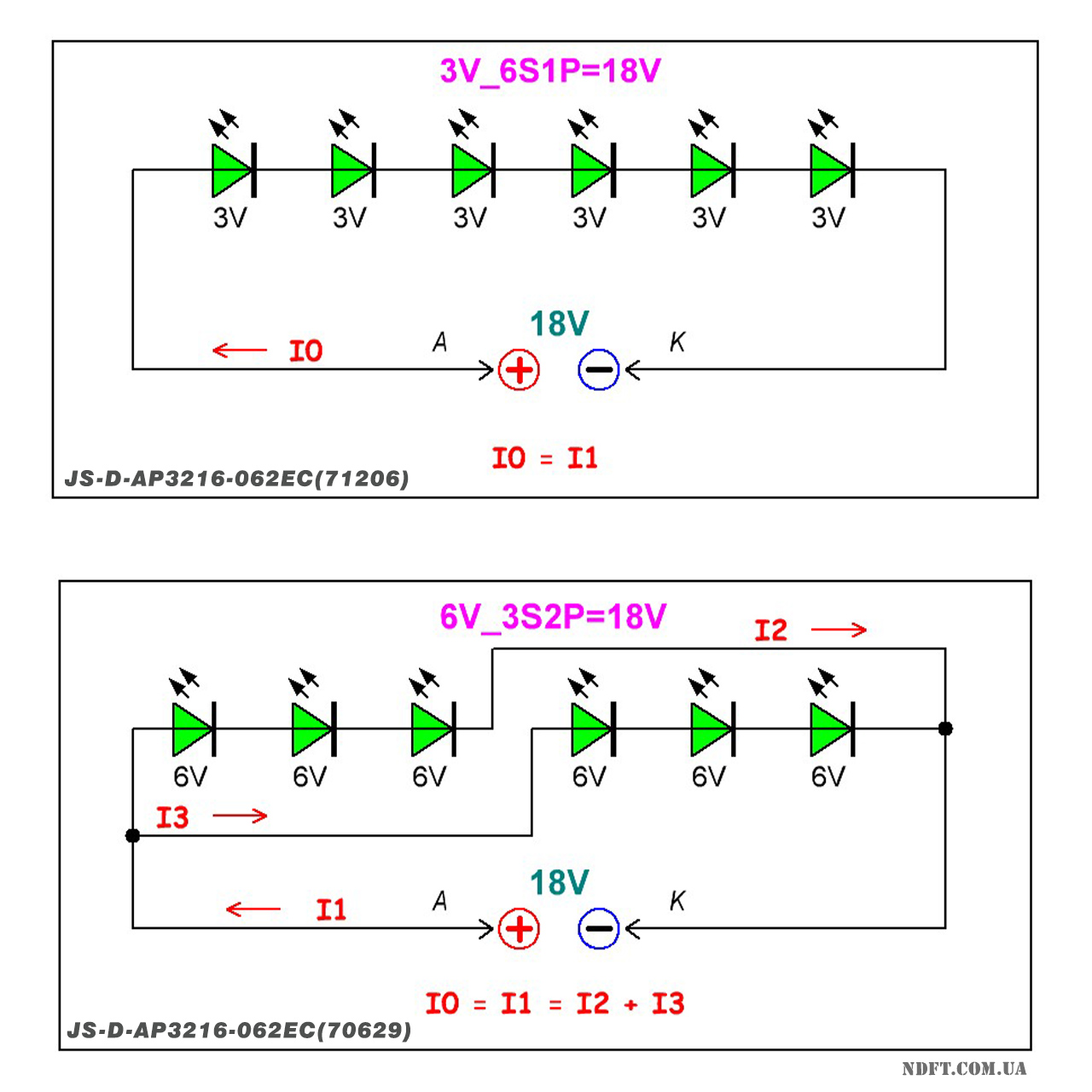

Общее напряжение планок 18 В, существует два варианта соединения светодиодов:
- 3V (6S1P): одна группа из 6-ти LED (последовательное соединение)
- 6V (3S2P): две группы из 3-х LED последовательно (параллельное соединение групп)
Полный комплект состоит из двух планок:
- JS-D-AP3216-062EC(70629) – 2 шт.
Цена указана за две светодиодные планки.
Возможна проклейка теплопроводящего скотча по запросу.

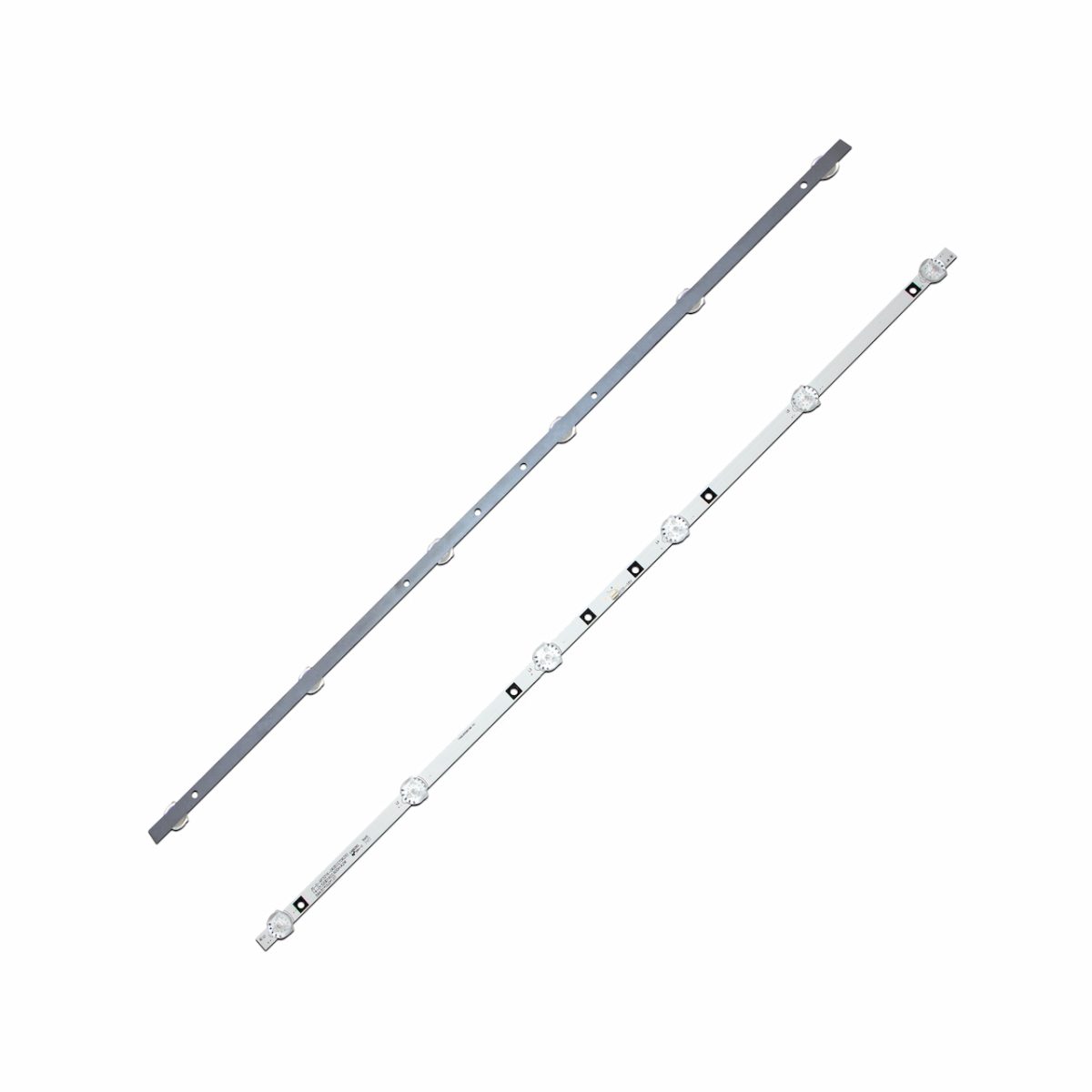

Комплект планок LED подсветки JS-D-AP3216-062EC характеристики:

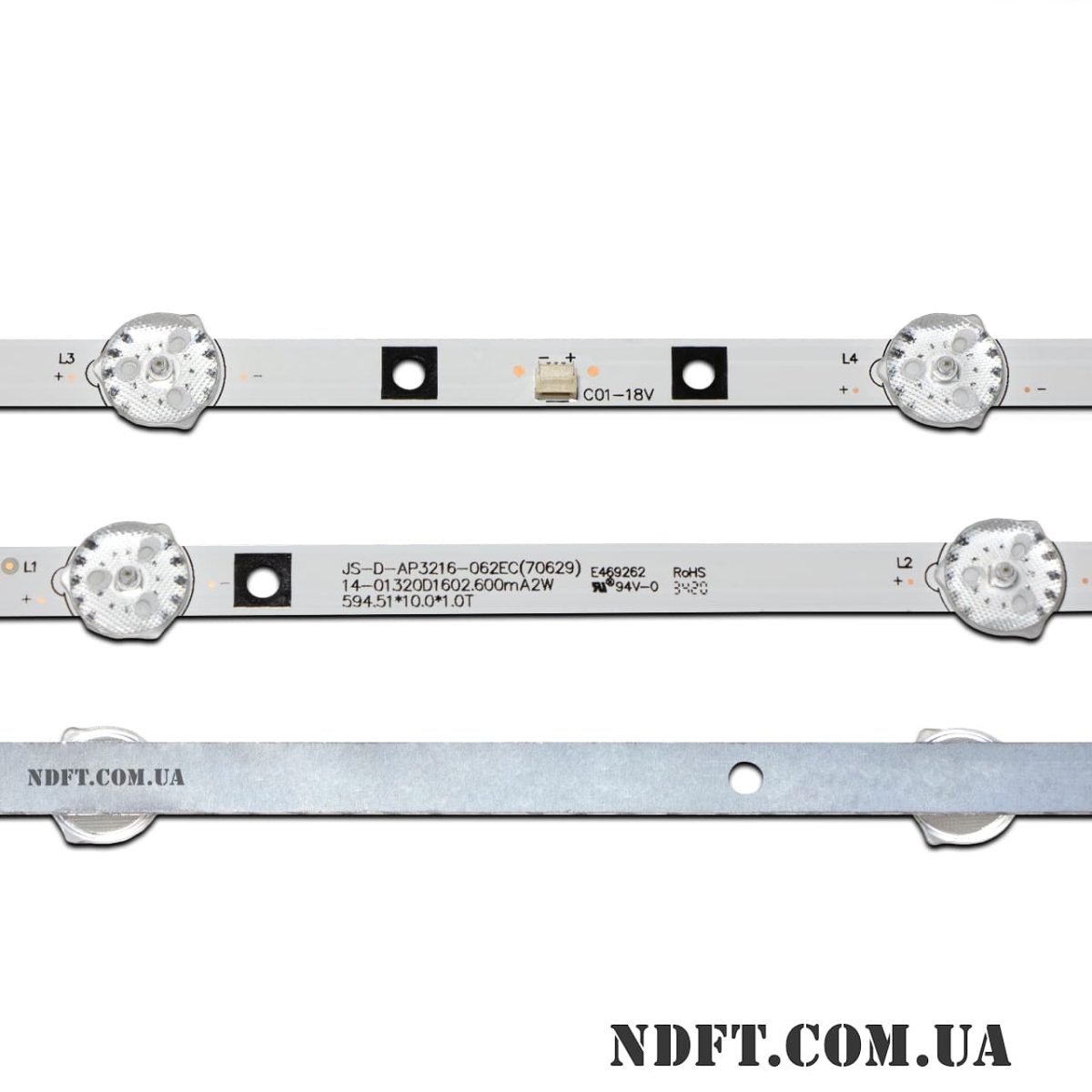

- Маркировка:
- JS-D-AP3216-062EC(70629)
- DMTBK70
- 170928BC
- Рабочее напряжение одного светодиода: 6 В
- Общее напряжение планки: 18 В (3S2P)
- Диагональ экрана: 32″
- Диаметр светорассеивателя: 16 мм
- Длина каждой планки: 595 мм
- Количество контактов на разъеме: 3
- Количество светодиодов на каждой планке: 6 шт.
- Материал подложки: алюминий
- Расстояние между центрами крепежных отверстий: 181-61-39-61-181 мм
- Расстояние между центрами светодиодов: 115-110-105-110-115 мм
- Расстояние между центром 1-го и последнего LED: 559 мм
- Тип светорассеивателя: выпуклый
- Ширина подложки планок: 10 мм
- Применение: ремонт задней (Direct LED) подсветки телевизоров
- Гарантия: 6 мес.
Аналоги JS-D-AP3216-062EC (70629):
- JS-D-AP3216-062EC(71206) 18V (3V 6S1P)
- HL-24320A28-0701S-02 A0
- HL-24320A28-070
- HY-B320C2
- HY-B320-03T3030B06 V2
- ZN-32D06A-2 80330 V2.3 (58203000039 14-01320D1602 315-В16-02)
Применяются для ремонта телевизоров в следующих матрицах (панелях):
- LMDS315D16A, LY315-D16, LMSD315D16C, SX-PT315AT01-1, PT315AT01, LMDS315D16C, LC320DXY-SKA3, ST3151A07-3 Ver.2.1 и других.
Совместимость с моделями телевизоров диагональю 32″:
- Akai: LY315-DH01W, LY315-DH1
- Aixiang: AX-LED3218G, AX-LED3218P
- Crown: 32A16BG, 3233T2, 32133
- Jinzheng: AX-LED3218G, AX-LED3218P
- Gaopu: GP-32188
- Noname: L34
- Royalstar: RSD-LED3216P
- Samsung: L34, RU34S00, RU34500 (Китай)
- Sast: LY315-DH01 W и другими.
ВНИМАНИЕ:
- Рекомендуем перед совершением покупки сверить маркировку LED планок с маркировкой товара на сайте. Иногда маркировка на товаре может не совпадать с той, что указана на ваших планках, хотя и полностью совместима или телевизоры определенной модели могут содержать подсветку отличную друг от друга в зависимости от партии производства. Если сомневаетесь какая подсветка вам нужна, то позвоните для уточнения и консультации.
- Перед продажей проверяется каждая планка на работоспособность специальным тестером. Настоятельно не рекомендуется проверять светодиодные линейки устройствами, напрямую не предназначенными для этого. У нас вы можете заказать устройства для проверки работоспособности LED подсветки в разделе оборудование для диагностики.
- Соединение светодиодов 3S2P общим напряжением подключения 18 В (3S светодиода последовательно 2P группы параллельно).
- Встречается версия комплекта с 3-вольтовыми светодиодами, также на 18 В подключение последовательное 6S1P. Оба варианта взаимозаменяемы.
