JS-D-AP5516-062EC(71223) 3V/3S2P (JS-D-AP5516-061CC(71201), JS-D-AP5516-061CC(71026), Crown 55UH16AWS) – Комплект планок LED подсветки TV 55″

Артикул: 1460591

1150.10

1150.10 ₴

Доставка:

  • Новая почта / курьер НП
  • Укрпочта
  • Самовывоз (г. Ивано-Франковск)
1 Человек сейчас смотрят этот товар!

Описание

Цена указана за полный комплект из 8-ми светодиодных планок.

Перед покупкой сверить общее напряжение планок.

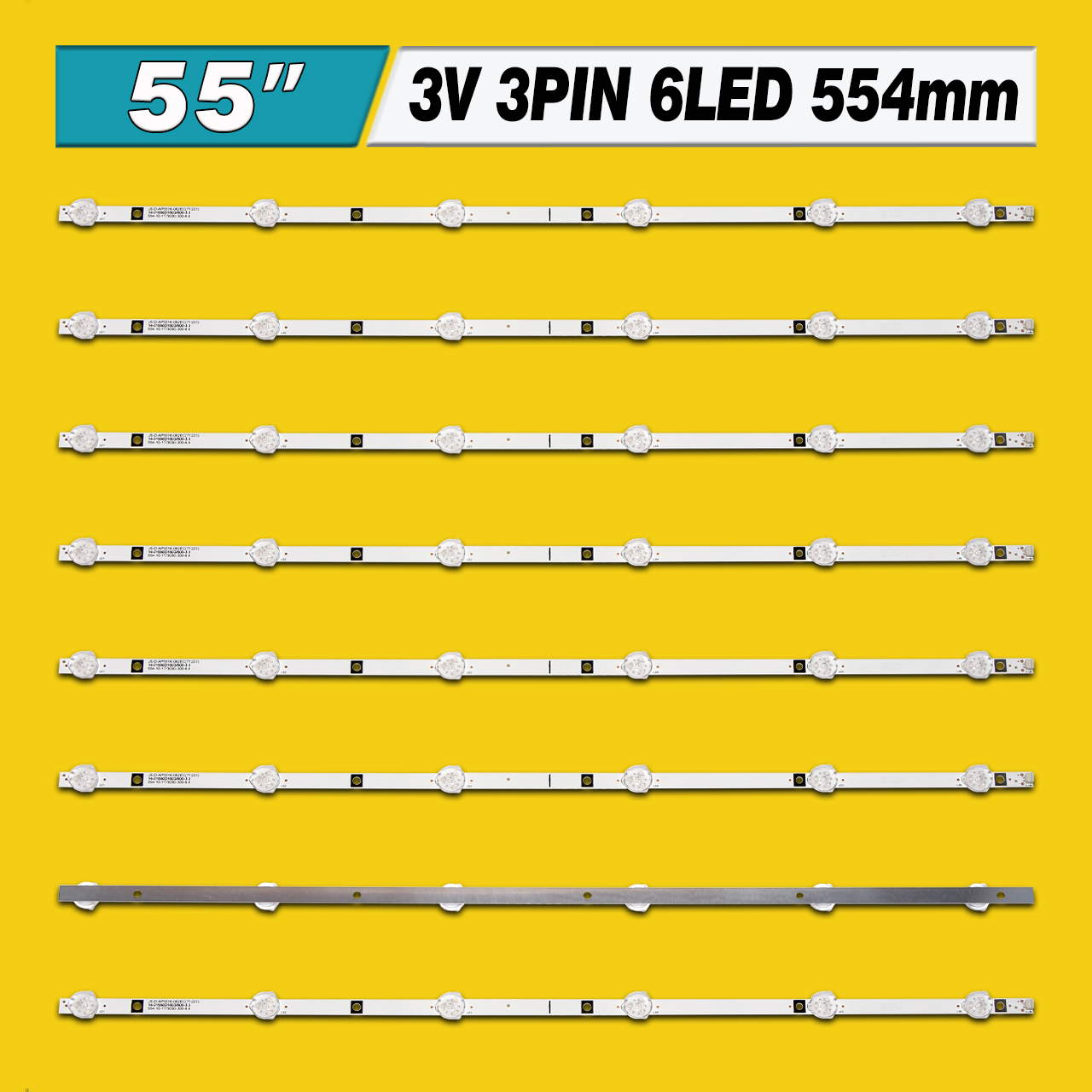

Полный комплект состоит из 8-ми планок:

  • JS-D-AP5516-062EC(71223) – 8 шт.

Возможна проклейка теплопроводного скотча по запросу.

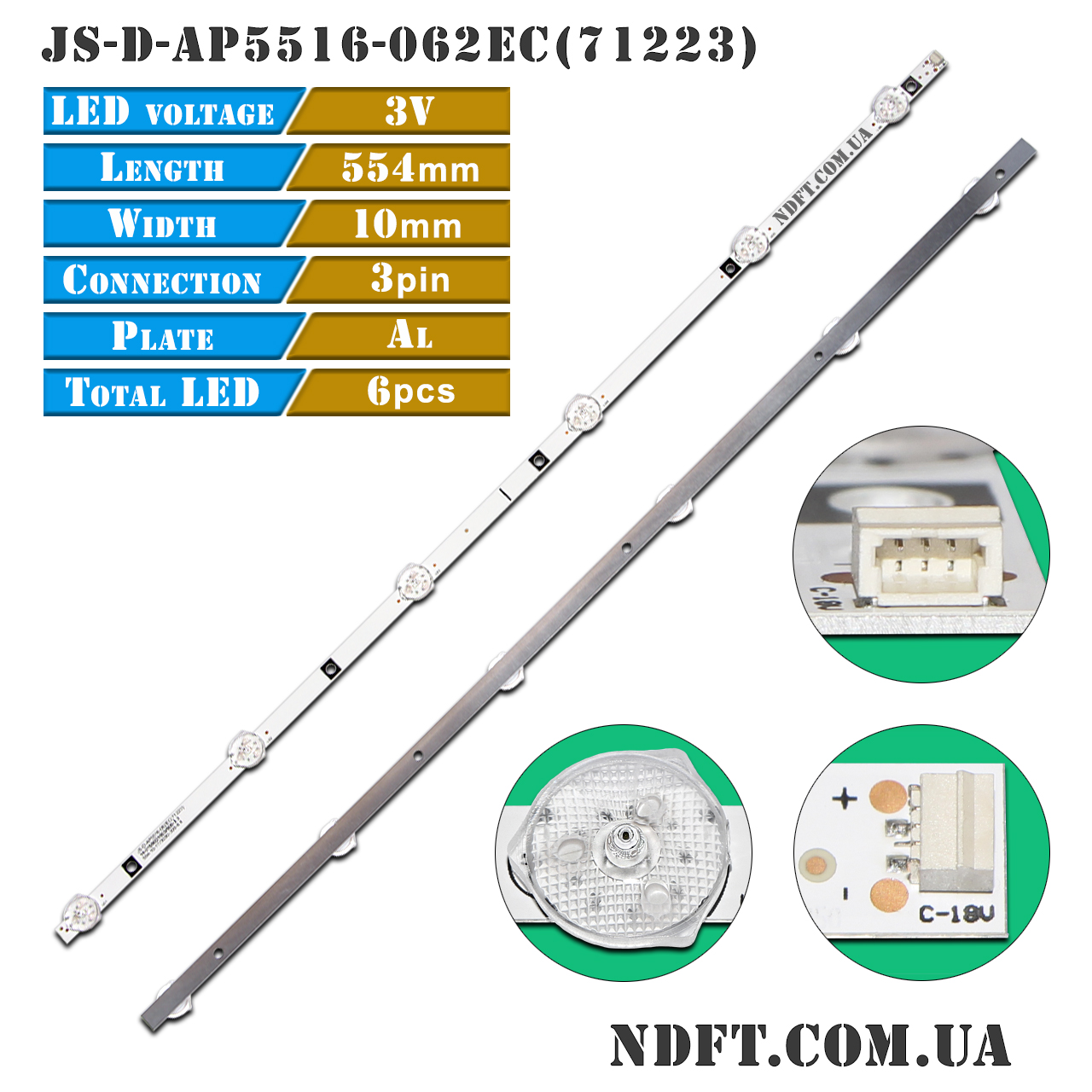

Комплект планок LED подсветки JS-D-AP5516-062EC(71223) характеристики:

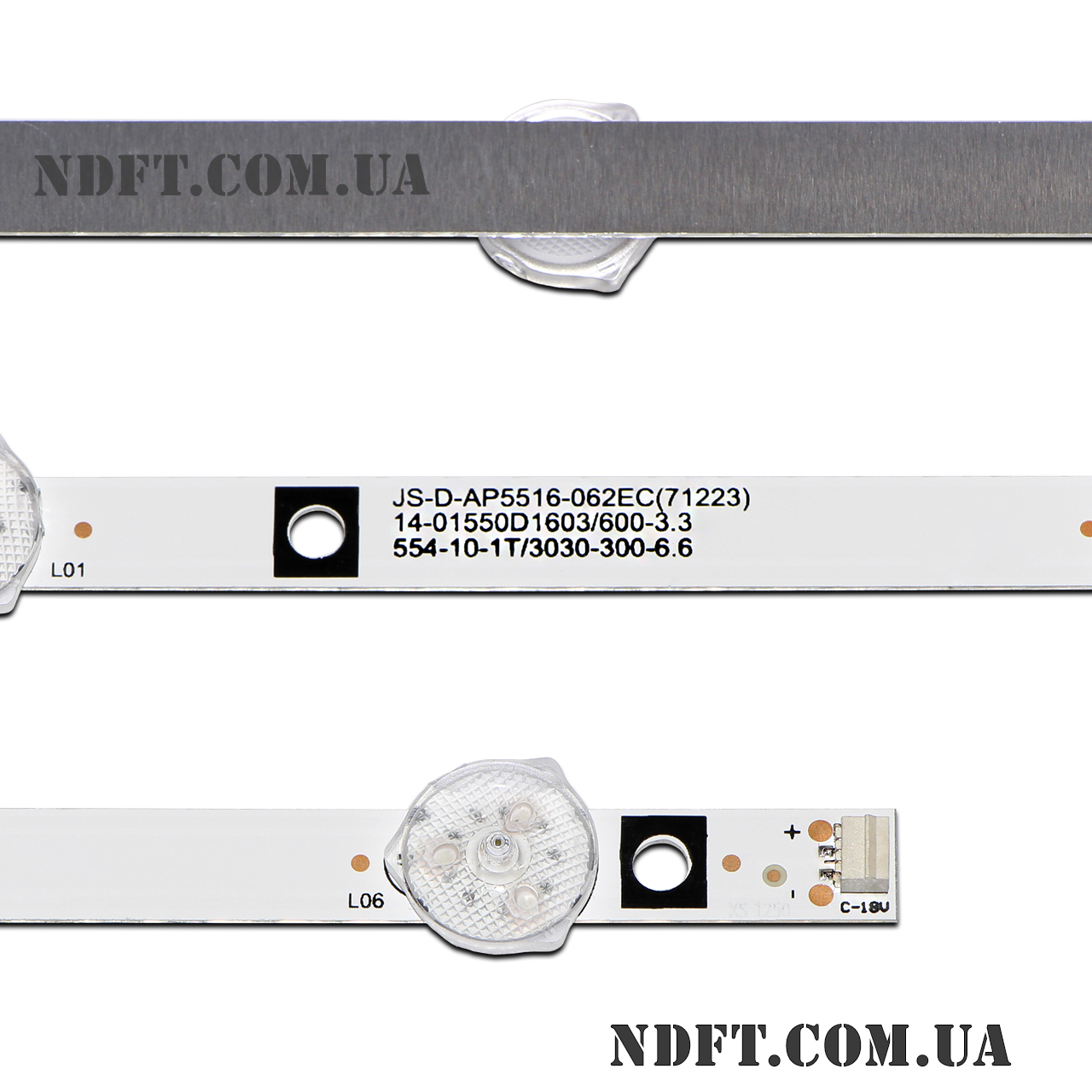

  • Маркировка:
    • JS-D-AP5516-062EC(71223)
    • 14-01550D1603/600-3.3
    • 554-10-1T/3030-300-6.6
  • Рабочее напряжение одного светодиода: 3 В
  • Общее напряжение планки: 9 В (3S2P)
  • Количество светодиодов на каждой планке: 6 шт.
  • Высота планки (подложка + линза): 7 мм
  • Диагональ экрана: 55″
  • Диаметр светорассеивателя: 16 мм
  • Длина каждой планки: 554 мм
  • Количество контактов на разъеме: 3
  • Материал подложки: алюминий
  • Расстояние между центрами крепежных отверстий: 125-130-120-115 мм
  • Расстояние между центрами светодиодов: 103-105-105-105-89 мм
  • Расстояние между центром 1-го и последнего LED: 507 мм
  • Тип светорассеивателя: выпуклый
  • Ширина подложки планок: 10 мм
  • Применение: ремонт задней (Direct LED) подсветки телевизоров
  • Гарантия: 6 мес.

Аналоги JS-D-AP5516-062EC(71223):

  • JS-D-AP5516-061CC(71201) (сверить общее напряжение планки)
  • 14-01550D1604 554-10-1t/2835-300-3.3
  • JS-D-AP5516-061CC(71026) (сверить общее напряжение планки)

Применяются для ремонта телевизоров в следующих матрицах (панелях):

  • LY550-DH0W
  • LY550-DH01
  • LMDS550D16C
  • LMDS550-D16C и других.

Совместимость с моделями телевизоров диагональю 55″:

  • Crown: 55UH16AWS и другими.

ВНИМАНИЕ:

  • Рекомендуем перед совершением покупки сверить маркировку LED планок с маркировкой товара на сайте. Иногда маркировка на товаре может не совпадать с той, что указана на ваших планках, хотя и полностью совместима или телевизоры определенной модели могут содержать подсветку отличную друг от друга в зависимости от партии производства. Если сомневаетесь какая подсветка вам нужна, то позвоните для уточнения и консультации.
  • Перед продажей проверяется каждая планка на работоспособность специальным тестером. Настоятельно не рекомендуется проверять светодиодные линейки устройствами, напрямую не предназначенными для этого. У нас вы можете заказать устройства для проверки работоспособности LED подсветки в разделе оборудование для диагностики.
