JS-D-JP3910-071EC(60620) + JS-D-JP3910-061EC(60620) (MS-L1136-L/R, MS-L0878-L/R) – Комплект планок LED подсветки для телевизоров 39″-40″

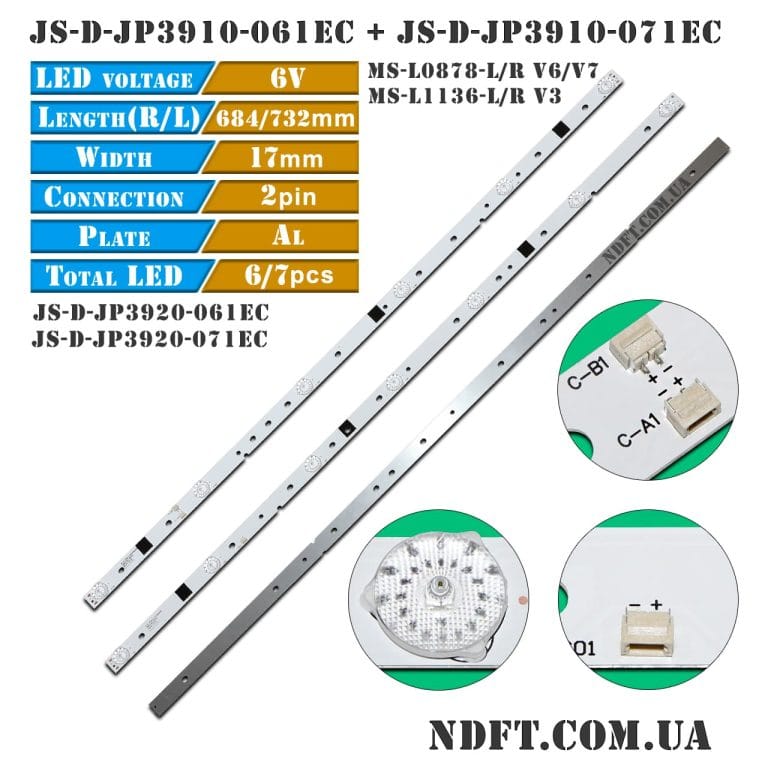

Комплект планок LED подсветки JS-D-JP3910-071EC(60620) + JS-D-JP3910-061EC(60620) характеристики:

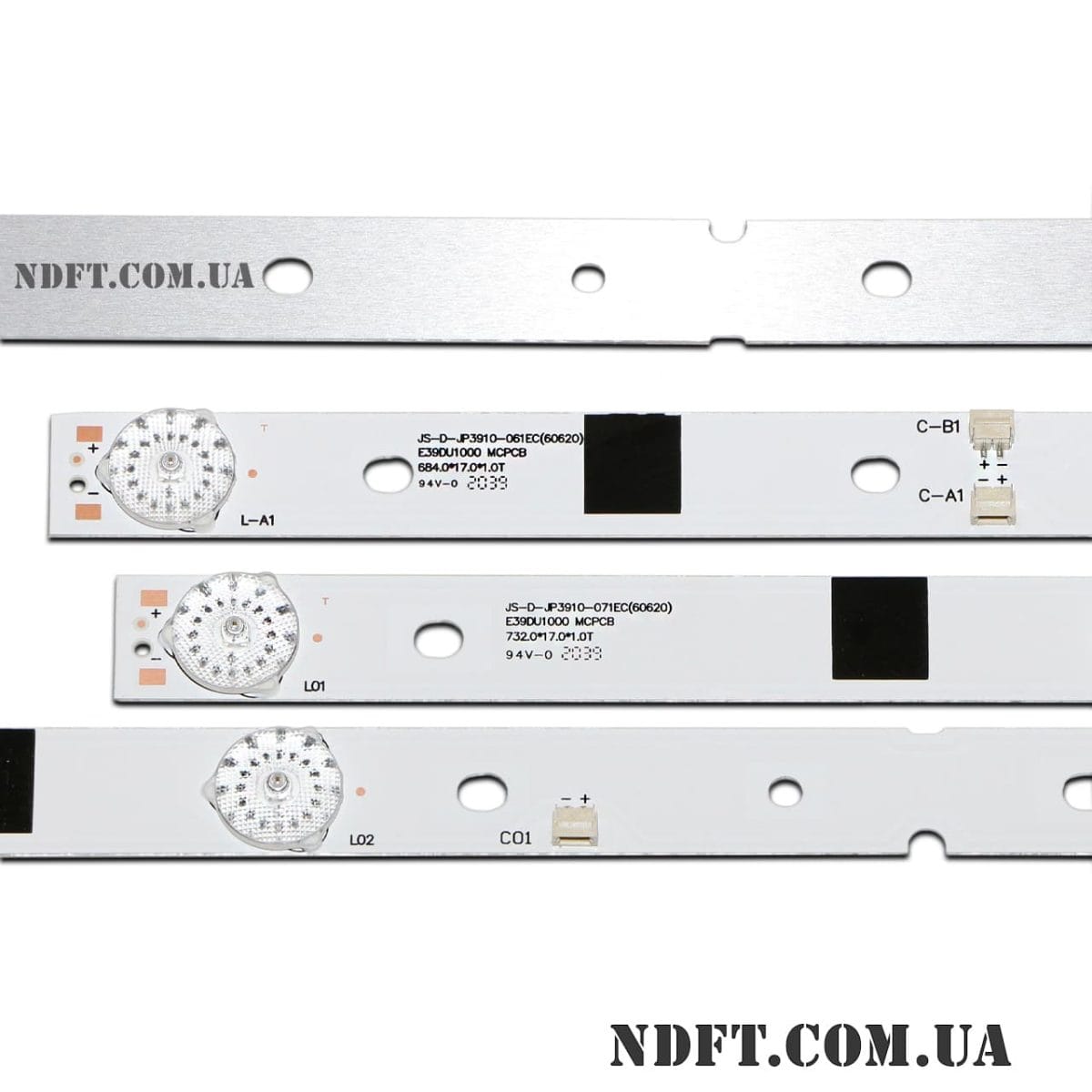

• Маркировка:
  • JS-D-JP3910-061EC(60620) E39DU1000 MCPCB
  • JS-D-JP3910-071EC(60620) E39DU1000 MCPCB
• Рабочее напряжение одного светодиода: 6 В
• Высота планки (подложка + линза): 7 мм
• Диагональ экрана: 39″-40″
• Диаметр светорассеивателя: 16 мм
• Длина каждой планки:
  • 061EC R-тип: 684 мм
  • 071EC L-тип: 732 мм
• Количество контактов на разъеме: 2
• Количество светодиодов на каждой планке:
  • 061EC R-тип: 6 шт.
  • 071EC L-тип: 7 шт.
• Материал подложки: алюминий
• Расстояние между центрами крепежных отверстий:
  • 061EC R-тип: 61-91-19-20-25-65-62-44-45-43-40-25-61 мм
  • 071EC L-тип:  116-38-38-54-20-40-37-63-55-19-43-134 мм
• Расстояние между центрами светодиодов:
  • 061EC R-тип: 131-133-126-133-131 мм
  • 071EC L-тип: 116-130-105-105-130-116 мм
• Расстояние между центром 1-го и последнего LED:
  • 061EC R-тип: 654 мм
  • 071EC L-тип: 702 мм
• Тип светорассеивателя: выпуклый
• Ширина подложки планок: 17 мм
• Применение: ремонт задней (Direct LED) подсветки телевизоров
• Гарантия: 6 мес.

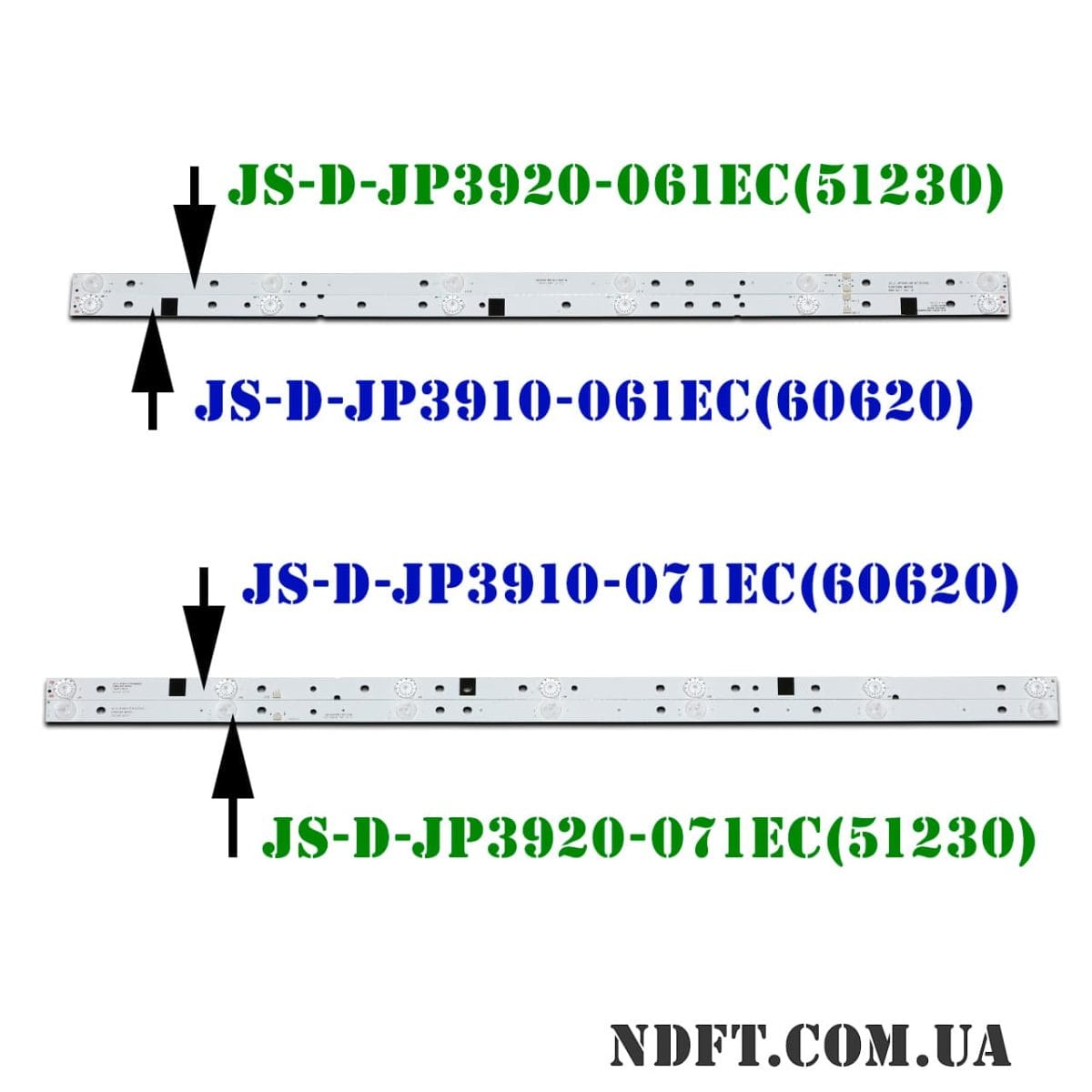

Аналоги JS-D-JP3910-071EC(60620) + JS-D-JP3910-061EC(60620):

• MS-L1136-L V3
• MS-L1136-R V3
• MS-L0878-L V6 V7
• MS-L0878-R V6 V7
• JS-D-JP3920-061EC(51230) E39F2000 MCPCB
• JS-D-JP3920-071EC(51230) E39F2000 MCPCB

Применяются для ремонта телевизоров в следующих матрицах (панелях):

• LC390TA
• E39DU1000
• D39F2000
• LC390TA2A-01
• LC390TU1A11
• LC390TU1A17
• LC390TU1A и других.

Совместимость с моделями телевизоров диагональю 39″-40″:

• Akai: AKTV401, AKTV403, AKTV4021, AKTV4028, AKTV4023T, AKTV4024, AKTV408, CTV400TS, CTV4025T, CTV4036
• Cello: C40229ANSMT, C40229T2CURVE
• Ergo: LE39CT5020JP
• Erisson: 39LES81T2
• Icarus: IC-CURVE39-HD
• Lehua: LED39C310A
• Nordstar: NSTV-4011
• Polaroid: TQC39R4PR001.133
• Shivaki: STV-39LED20W
• Star: LED-40E+7S
• Suzuki: SZTV-39LED3
• TCL: LED39C310A, LED39C310B
• Vekta: LD-39SR4215BT
• Vesta: LD40B, LD40B732S
• Yumatu: LC390TA и другими.

ВНИМАНИЕ:

• Рекомендуем перед совершением покупки сверить маркировку LED планок с маркировкой товара на сайте. Иногда маркировка на товаре может не совпадать с той, что указана на ваших планках, хотя и полностью совместима или телевизоры определенной модели могут содержать подсветку отличную друг от друга в зависимости от партии производства. Если сомневаетесь какая подсветка вам нужна, то позвоните для уточнения и консультации.
• Перед продажей проверяется каждая планка на работоспособность специальным тестером. Настоятельно не рекомендуется проверять светодиодные линейки устройствами, напрямую не предназначенными для этого. У нас вы можете заказать устройства для проверки работоспособности LED подсветки в разделе оборудование для диагностики.

Возможна проклейка теплопроводного скотча по запросу.

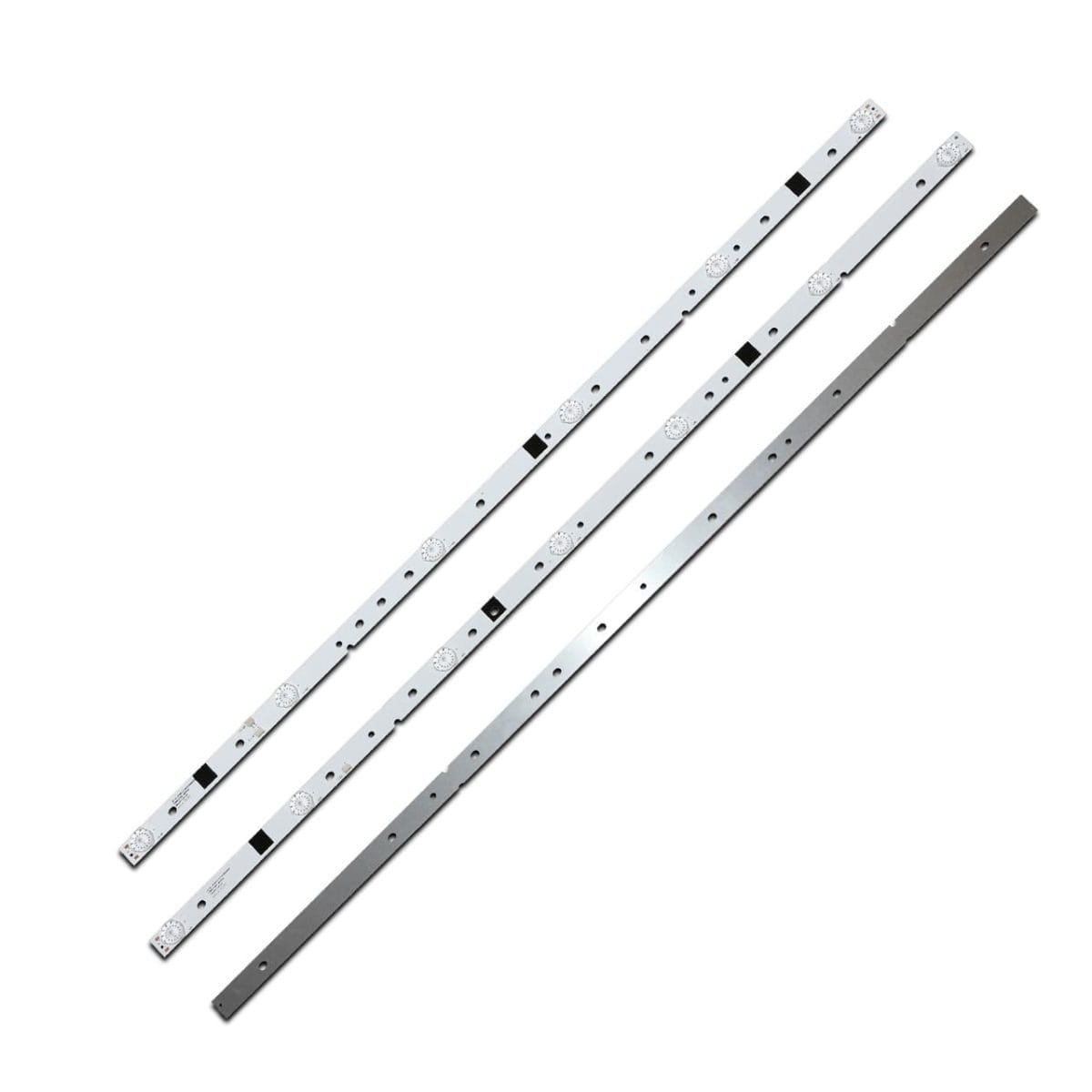

Полный комплект состоит из трёх планок:

• JS-D-JP3910-061EC(60620) E39DU1000 MCPCB (MS-L1136-R, MS-L0878-R) — 1 шт.
• JS-D-JP3910-071EC(60620) E39DU1000 MCPCB (MS-L1136-L, MS-L0878-L) — 2 шт.

Цена указана за полный комплект из трёх светодиодных планок.
