Цена указана за одну светодиодную планку на 10LED.
В телевизорах устанавливается от 3-х до 5-ти планок на 10LED.

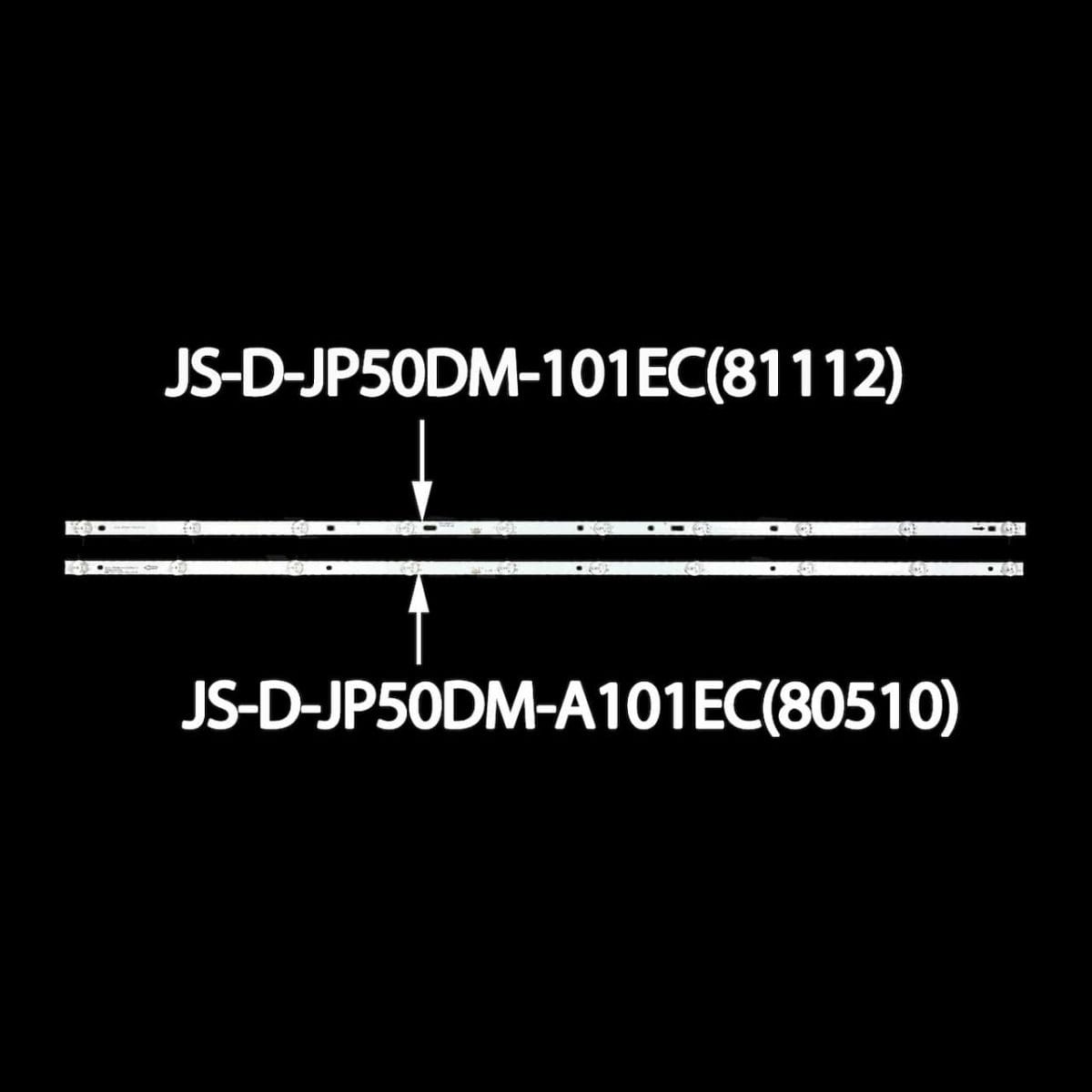

Разница между JS-D-JP50DM-101EC(81112) и JS-D-JP50DM-A101EC(80510) указана на фото в галерее.

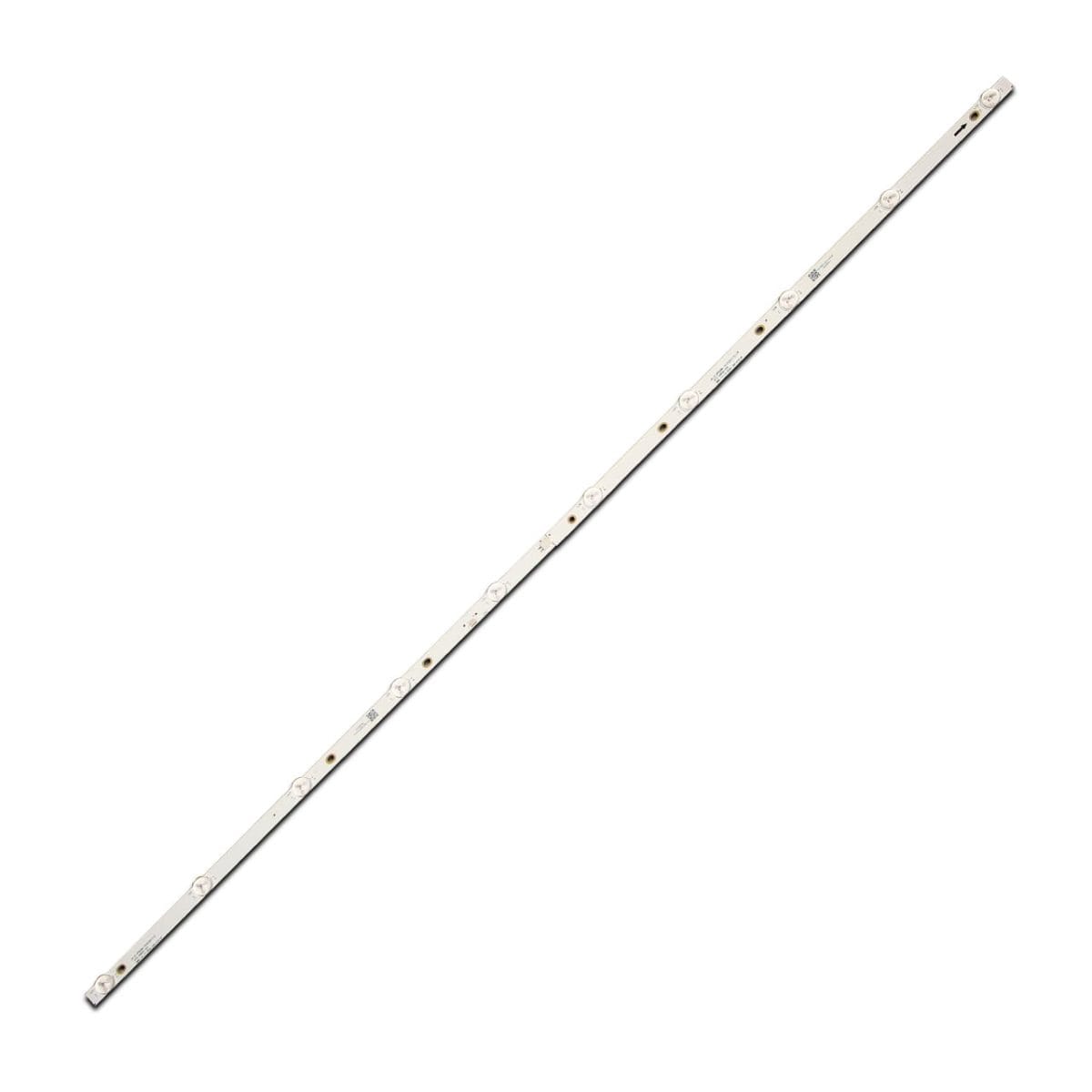

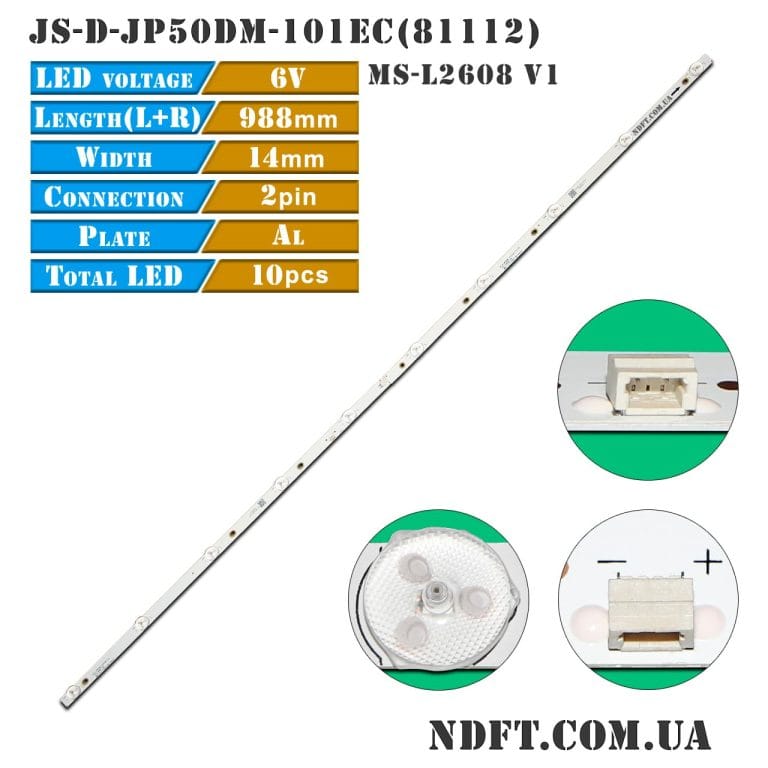

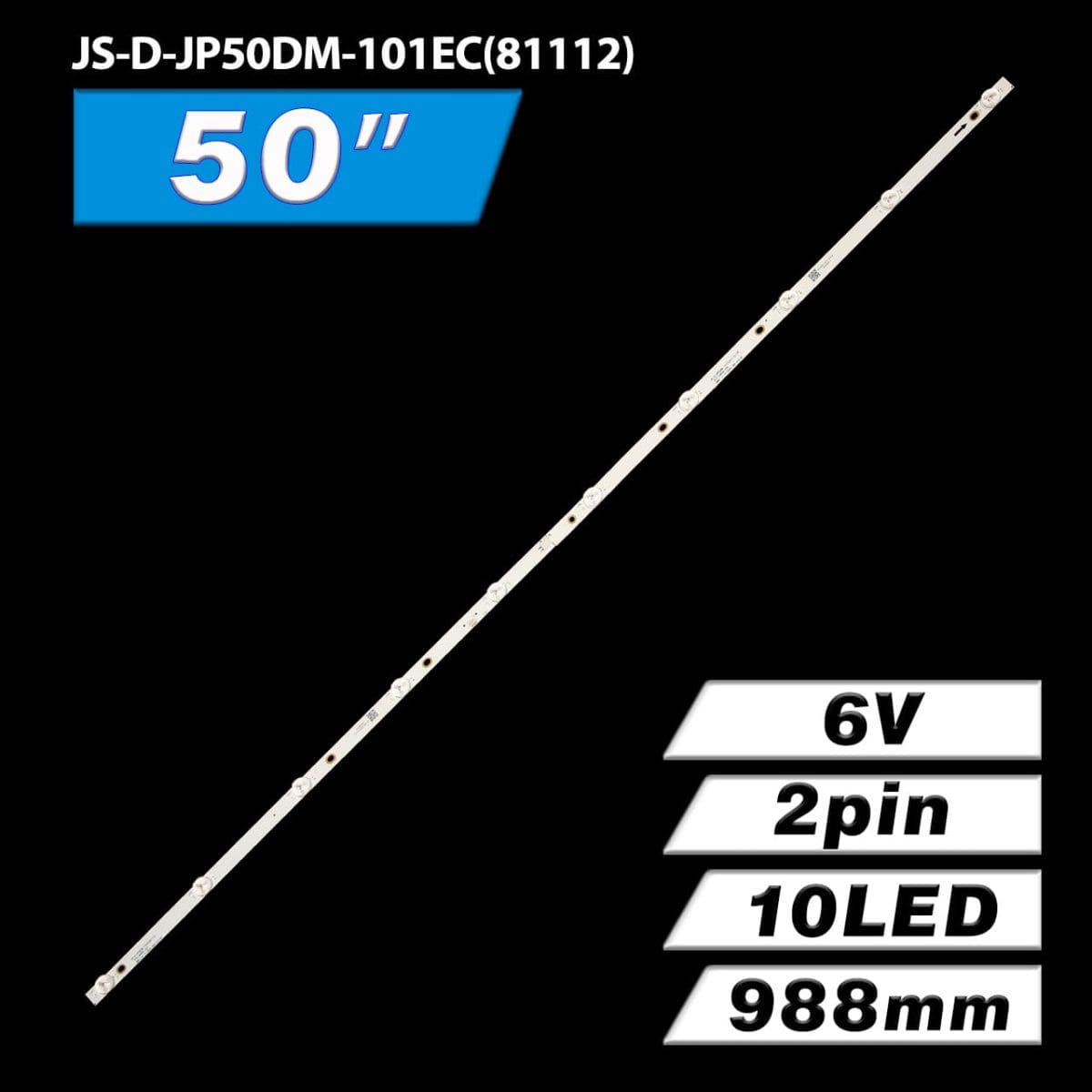

Планка LED подсветки JS-D-JP50DM-101EC(81112) характеристики:

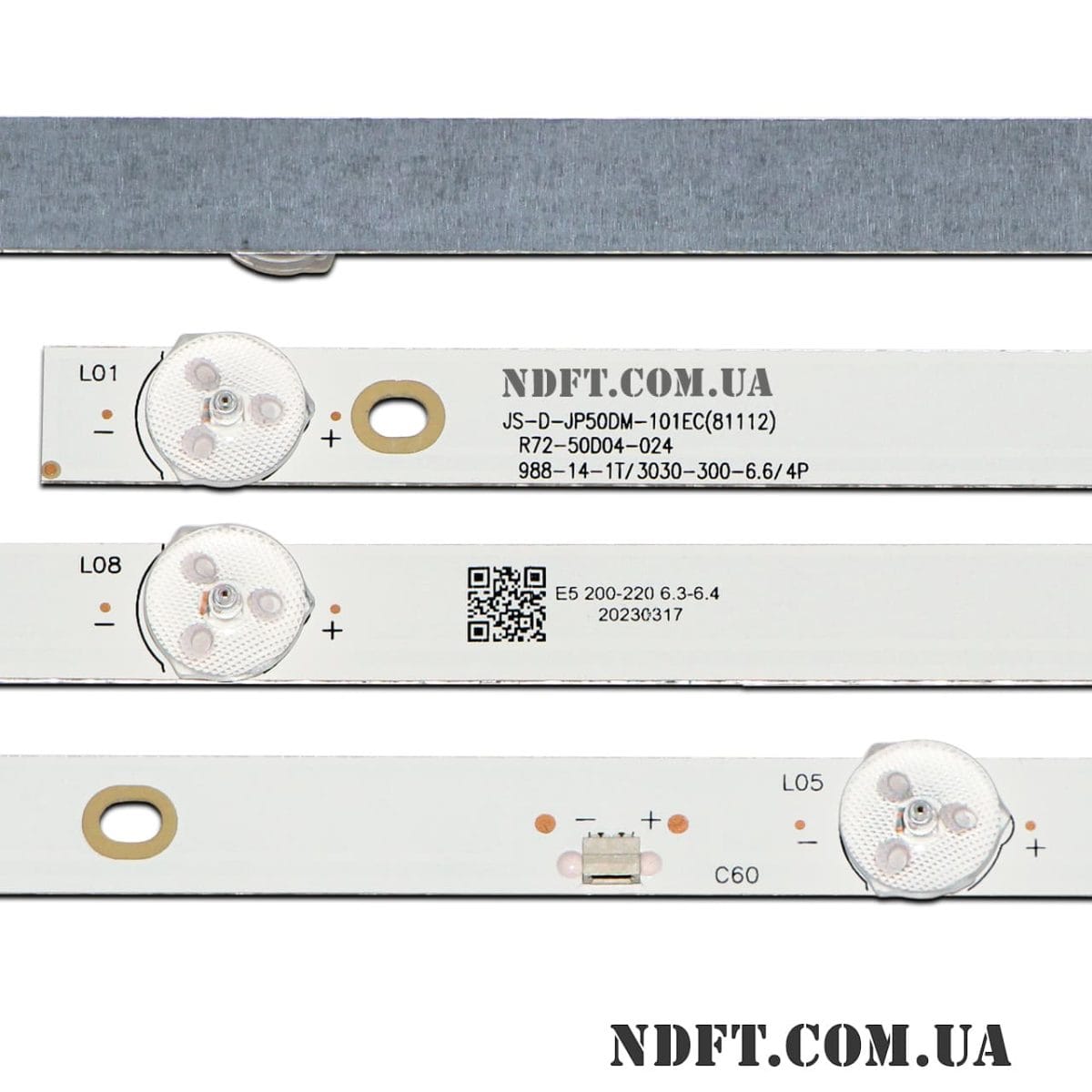

- Маркировка:
- JS-D-JP50DM-101EC(81112)
- R72-50D04-024
- 988-14-1T/3030-300-6.6/4P
- Рабочее напряжение одного светодиода: 6 В
- Общее напряжение планки: 60 В (10S1P)
- Количество светодиодов на каждой планке:
- L/R тип: 5 шт.
- L+R в сборе: 10 шт.
- Высота планки (подложка + линза): 7 мм
- Диагональ экрана: 50″
- Диаметр светорассеивателя: 16 мм
- Длина каждой планки:
- L тип: 499 мм
- R тип: 497 мм
- L+R в сборе: 988 мм
- Количество контактов на разъеме: 2
- Материал подложки: алюминий
- Расстояние между центрами крепежных отверстий:
- L+R в сборе: 229-104-154-98-104-229 мм
- Расстояние между центрами светодиодов:
- L+R в сборе: 107-108-107-103-102-103-107-108-107 мм
- Расстояние между центром 1-го и последнего LED: 952 мм
- Тип светорассеивателя: выпуклый
- Ширина подложки планок: 14 мм
- Применение: ремонт задней (Direct LED) подсветки телевизоров
- Гарантия: 6 мес.
Аналоги JS-D-JP50DM-101EC(81112):
- MS-L2608 V1
- JS-D-JP50DM-A101EC(80510) E50DM1000/FHD (3…5шт.=комплект: шаг LED: 97-116-116-100-97-100-116-116-97 мм)
- JS-D-JP50DM-A101EC(80510) E50DM1000/FHD JS-D-JP50DM-B102EC(80510) E50DM1000/UHD (4A/2pin+1B/2×2pin = комплект)
- R72-50D04-029-988141
- JS-D-JP50DM-102ED(00804) R72-50D04-029 988141T.30066.4P (с доработкой, общее напряжение планки: 30V, 5S2P)
Применяются для ремонта телевизоров в следующих матрицах (панелях):
- V500DJ6-QE1
- DMT9K70
- D50-M30 и других.
Совместимость с моделями телевизоров диагональю 50″:
- Akai: UA50DM2500S9
- BBK: 50LEM-1043/FTS2C, 50LEM-1058/FT2C, 50LEX-5043/FT2C, 50LEX-6027/UTS2C, 50LEX-7143/FTS2C, 50LEX-7158/FT2C, 50LEX-8158/UTS2C
- Cyberlux: CXLED50
- ElectriQ: eiQ-50UHDT2SMH
- Hoffson: A50HD300T2S
- Live: 50UA7410
- RCA: RC50B19S-4KSM
- TD Systems: K50DLJ10US, K50DLJ11US и другими.
ВНИМАНИЕ:
- Рекомендуем перед совершением покупки сверить маркировку LED планок с маркировкой товара на сайте. Иногда маркировка на товаре может не совпадать с той, что указана на ваших планках, хотя и полностью совместима или телевизоры определенной модели могут содержать подсветку отличную друг от друга в зависимости от партии производства. Если сомневаетесь какая подсветка вам нужна, то позвоните для уточнения и консультации.
- Перед продажей проверяется каждая планка на работоспособность специальным тестером. Настоятельно не рекомендуется проверять светодиодные линейки устройствами, напрямую не предназначенными для этого. У нас вы можете заказать устройства для проверки работоспособности LED подсветки в разделе оборудование для диагностики.
- От партии к партии разъемы соединяющие составные части планок могут отличаться, на функциональность и работу это не влияет.
- Данный тип планок от партии к партии может поставляться в виде цельных или составных частей, для удобства транспортировки.
Возможна проклейка теплопроводного скотча по запросу.
Полный комплект состоит из 3…5-х цельных планок по 10LED или из 6…10-ти составных по 5LED:
- JS-D-JP50DM-101EC(81112) (MS-L2608 V1) L 5LED – 3…5 шт.
- JS-D-JP50DM-101EC(81112) (MS-L2608 V1) R 5LED – 3…5 шт.
или:
- JS-D-JP50DM-101EC(81112) (MS-L2608 V1) 10LED – 3…5 шт.
Цена указана за одну светодиодную планку на 10LED.
