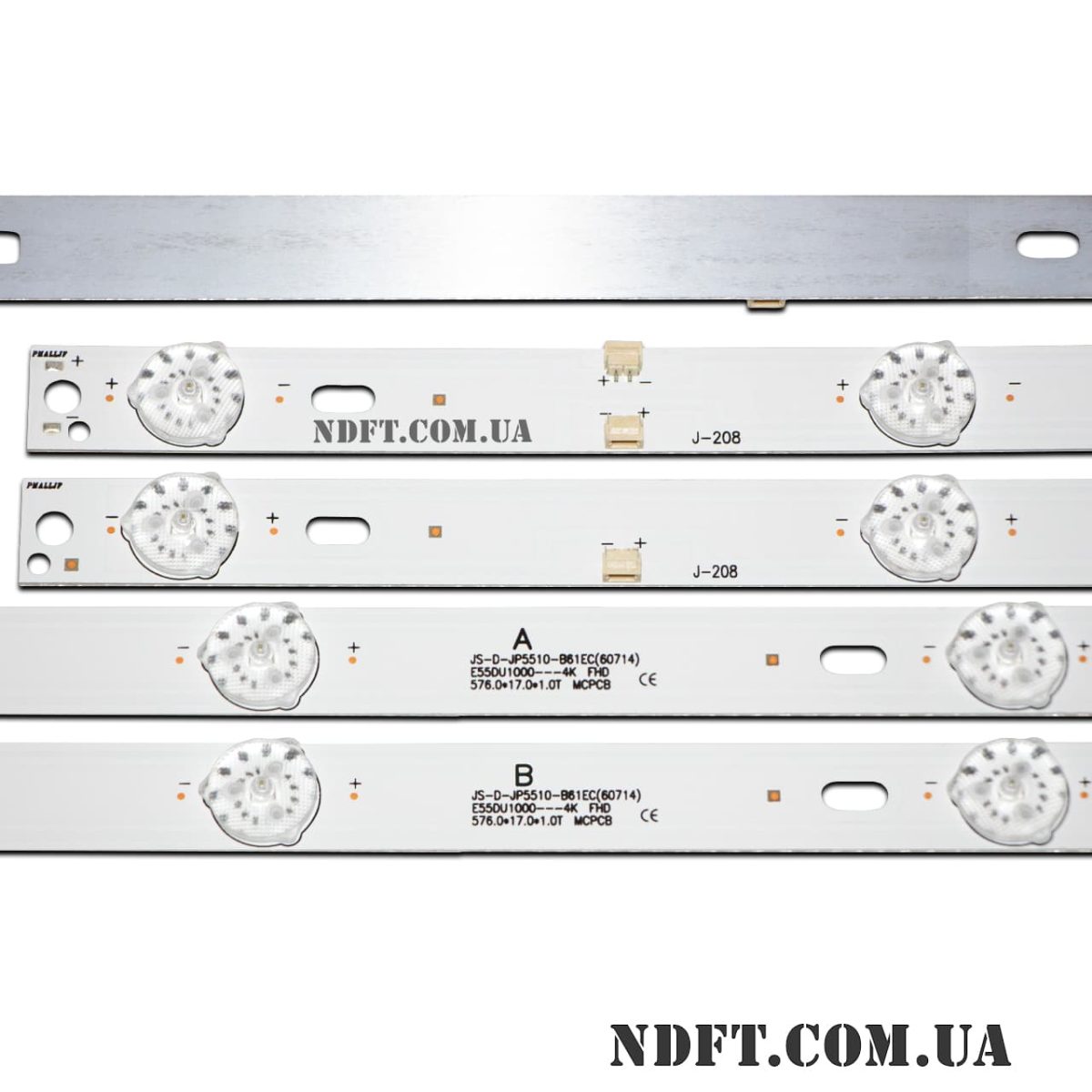

Комплект планок LED подсветки JS-D-JP5510-A61EC JS-D-JP5510-B61EC характеристики:
- Маркировка:
- JS-D-JP5510-A61EC(60517) (A) MS-L1239-L V2
- JS-D-JP5510-B61EC(60714) (B) MS-L1239-R V2
- E55DU1000
- Рабочее напряжение одного светодиода: 6 В
- Общее напряжение планки (A): 36 В (6S1P)
- Общее напряжение группы (B): 18 В (2×3S1P)
- Высота планки (подложка + линза): 7 мм
- Диагональ экрана: 55″
- Диаметр светорассеивателя: 16 мм
- Длина каждой планки: 576 мм
- Количество контактов на разъеме: 2
- Количество светодиодов на каждой планке: 6 шт.
- Материал подложки: алюминий
- Расстояние между центрами крепежных отверстий: 40-155-24-84-15-53-155-39 мм
- Расстояние между центрами светодиодов: 106 мм
- Расстояние между центром 1-го и последнего LED: 531 мм
- Тип светорассеивателя: выпуклый
- Ширина подложки планок: 17 мм
- Применение: ремонт задней (Direct LED) подсветки телевизоров
- Гарантия: 6 мес.
Аналоги JS-D-JP5510-A61EC JS-D-JP5510-B61EC:
- JS-D-JP5510-B61EC(60714), JS-D-JP5510-C51EC(50517) (C) (8C/5LED 1B/6LED)
- MS-L1239-L V2, MS-L1239-R V2
Применяются для ремонта телевизоров в следующих матрицах (панелях):
- ST5461D04-2 и других.
Совместимость с моделями телевизоров диагональю 55″:
- Akai: E55DU1000, CTV5584, CTV550T, CTV550TS CURVED, CTV5584UHD, CTV554 UHD TS CURVED, DU55100055JP
- JVC: LT-55N776
- Liberty: LD-5516
- MBI: 55QHQJP и другими.
ВНИМАНИЕ:
- Рекомендуем перед совершением покупки сверить маркировку LED планок с маркировкой товара на сайте. Иногда маркировка на товаре может не совпадать с той, что указана на ваших планках, хотя и полностью совместима или телевизоры определенной модели могут содержать подсветку отличную друг от друга в зависимости от партии производства. Если сомневаетесь какая подсветка вам нужна, то позвоните для уточнения и консультации.
- Перед продажей проверяется каждая планка на работоспособность специальным тестером. Настоятельно не рекомендуется проверять светодиодные линейки устройствами, напрямую не предназначенными для этого. У нас вы можете заказать устройства для проверки работоспособности LED подсветки в разделе оборудование для диагностики.
Возможна проклейка теплопроводящего скотча по запросу.

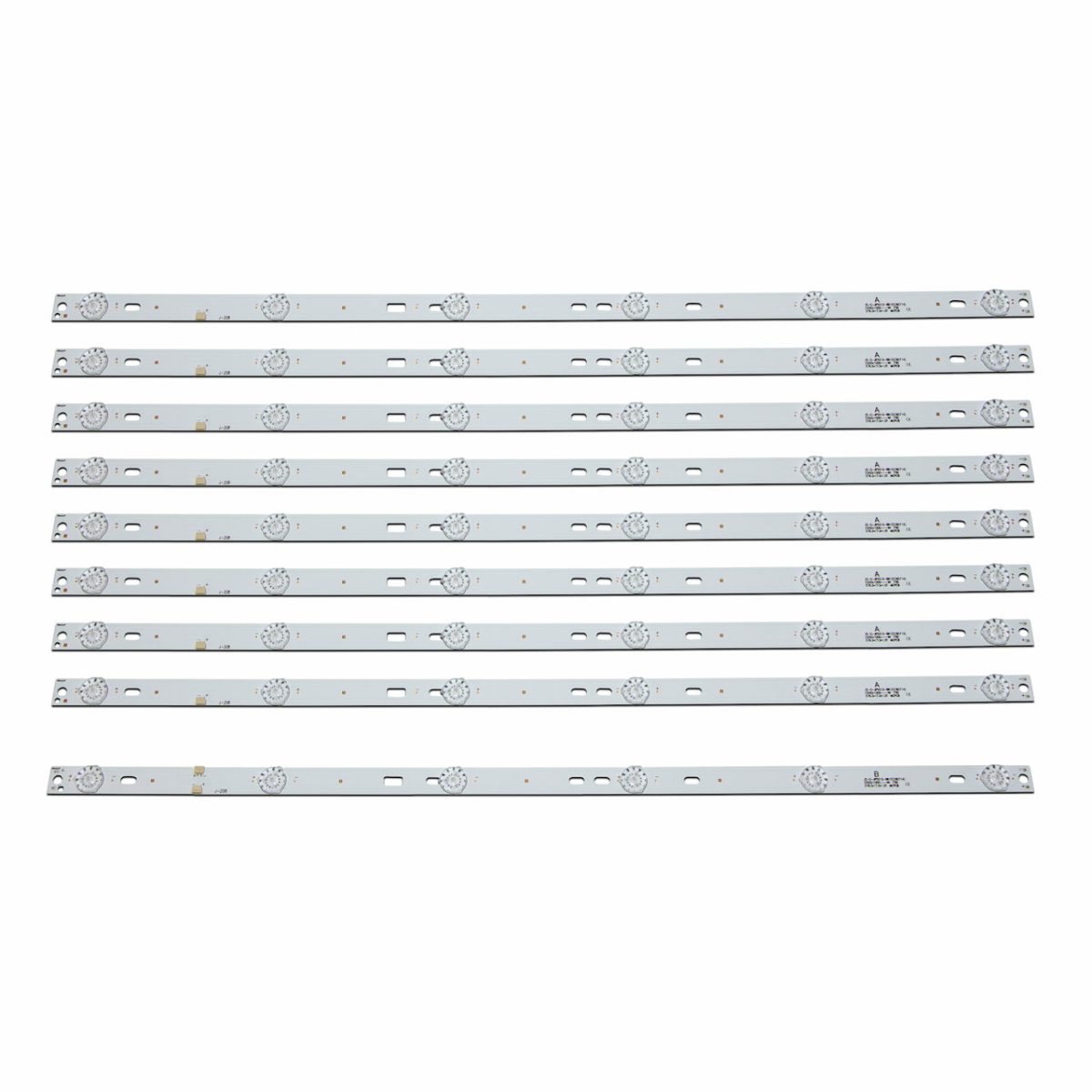

Полный комплект состоит из 9-ти планок:
- JS-D-JP5510-A61EC (60517) (A) MS-L1239-L – 8 шт.
- JS-D-JP5510-B61EC(60714) (B) MS-L1239-R – 1 шт.
Цена указана за полный комплект из 9-ти светодиодных планок.
