KJ40D12-ZC21FG-01 303KJ400034 (SJ.HZ.D4000602-2835AS-F, KJ400M03, KJ400M05) – Комплект планок LED подсветки для телевизоров 40″

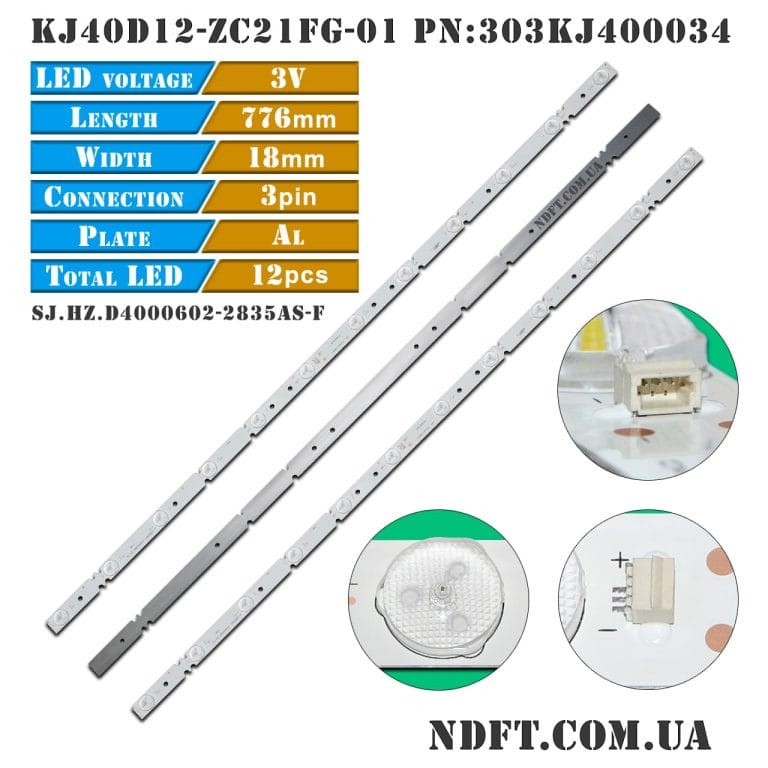

Комплект планок LED подсветки KJ40D12-ZC21FG-01 303KJ400034 (SJ.HZ.D4000602-2835AS-F) характеристики:

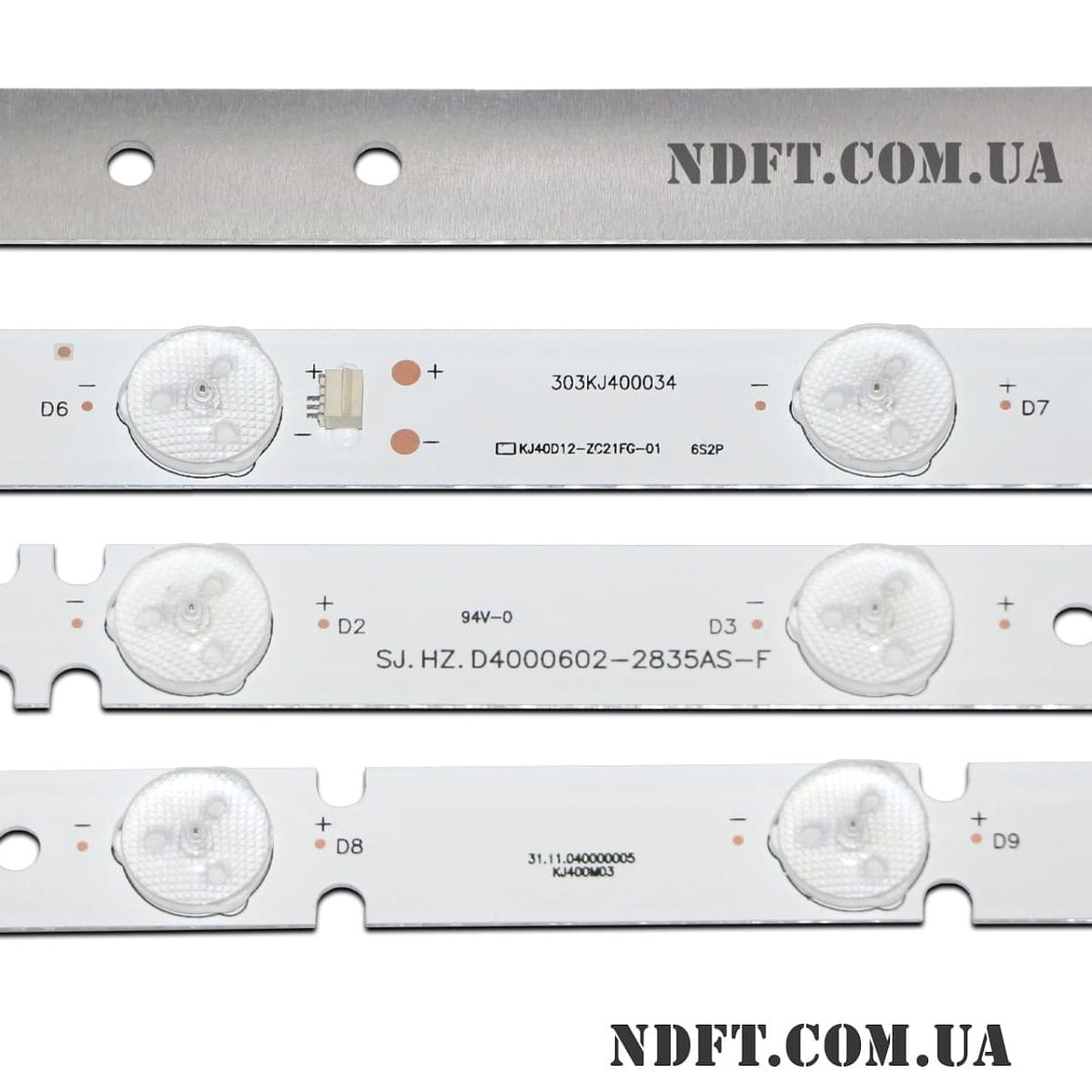

• Маркировка:
  • KJ40D12-ZC21FG-01
  • PN:303KJ400034
  • SJ.HZ.D4000602-2835AS-F
  • KJ400M03
• Рабочее напряжение одного светодиода: 3 В
• Общее напряжение планки: 18 В (6S2P)
• Высота планки (подложка + линза): 7 мм
• Диагональ экрана: 40″
• Диаметр светорассеивателя: 16 мм
• Длина каждой планки: 776 мм
• Количество контактов на разъеме: 3
• Количество светодиодов на каждой планке: 12 шт.
• Материал подложки: алюминий
• Расстояние между центрами крепежных отверстий: 130-134-25-116-25-134-130 мм
• Расстояние между центрами светодиодов: 68 мм
• Расстояние между центром 1-го и последнего LED: 746 мм
• Тип светорассеивателя: выпуклый
• Ширина подложки планок: 18 мм
• Применение: ремонт задней (Edge LED) подсветки телевизоров
• Гарантия: 6 мес.

Аналоги KJ40D12-ZC21FG-01 303KJ400034 (SJ.HZ.D4000602-2835AS-F, KJ400M03):

• KJ400M05
• KJ395D06-ZC22AG-04, PN:303KJ395039

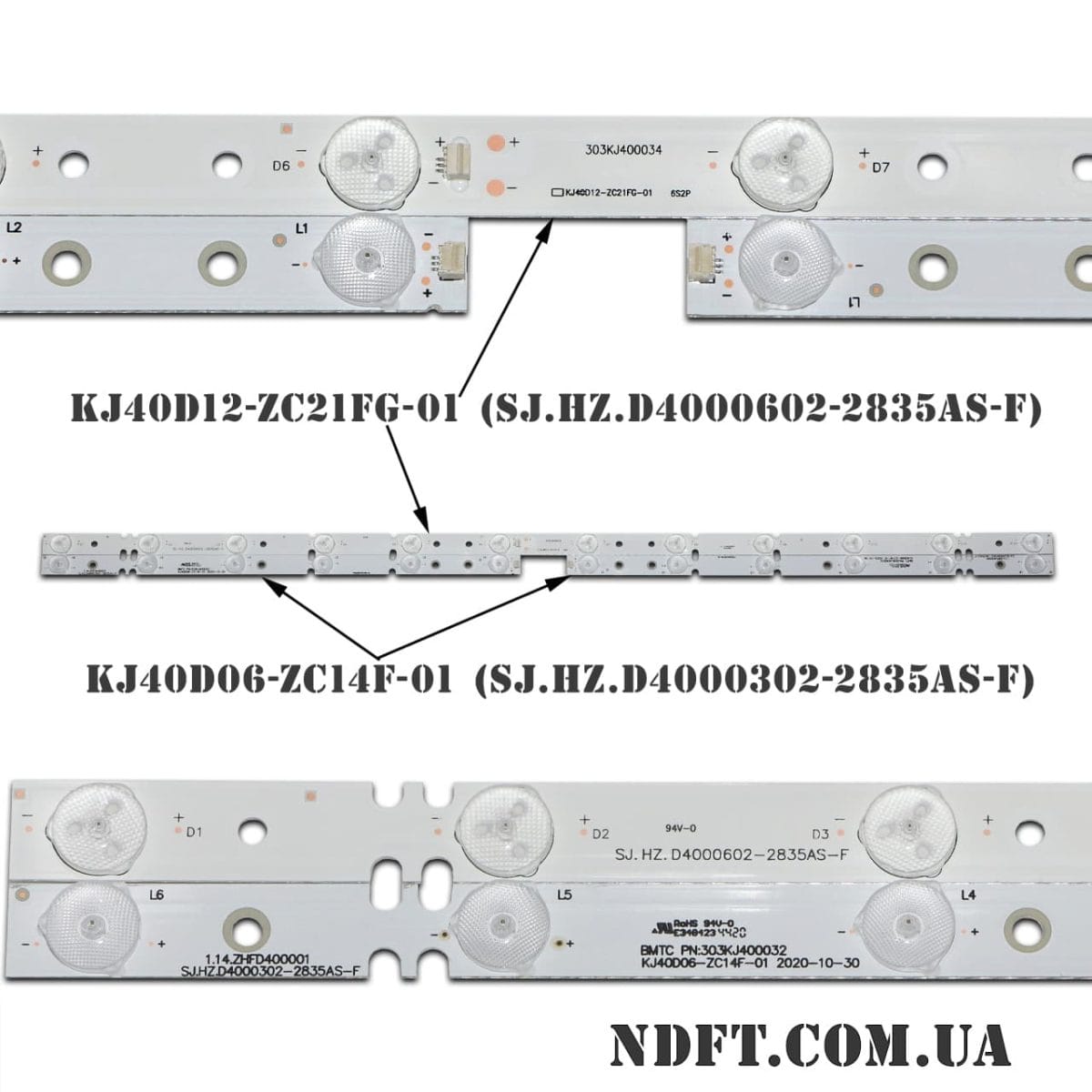

• KJ40D06-ZC14F-01 (из 2-х планок по 6 LED)
• KJ40D06-ZC21F-01 (из 2-х планок по 6 LED)

Применяются для ремонта телевизоров в следующих матрицах (панелях):

• LSC400HN02-G01
• KM0395LDCF00105
• KM0400LDSH52 и других.

Совместимость с моделями телевизоров диагональю 40″:

• Awox: 40102, AWX40102, U400STR, U4000STR/FH
• Mystery: MTV-4030
• Saturn: ST LED40FHD500U, LED40FHD700UT2
• Supra: STV-LC40T700FL и другими.

ВНИМАНИЕ:

• Рекомендуем перед совершением покупки сверить маркировку LED планок с маркировкой товара на сайте. Иногда маркировка на товаре может не совпадать с той, что указана на ваших планках, хотя и полностью совместима или телевизоры определенной модели могут содержать подсветку отличную друг от друга в зависимости от партии производства. Если сомневаетесь какая подсветка вам нужна, то позвоните для уточнения и консультации.
• Перед продажей проверяется каждая планка на работоспособность специальным тестером. Настоятельно не рекомендуется проверять светодиодные линейки устройствами, напрямую не предназначенными для этого. У нас вы можете заказать устройства для проверки работоспособности LED подсветки в разделе оборудование для диагностики.

Возможна проклейка теплопроводного скотча по запросу.

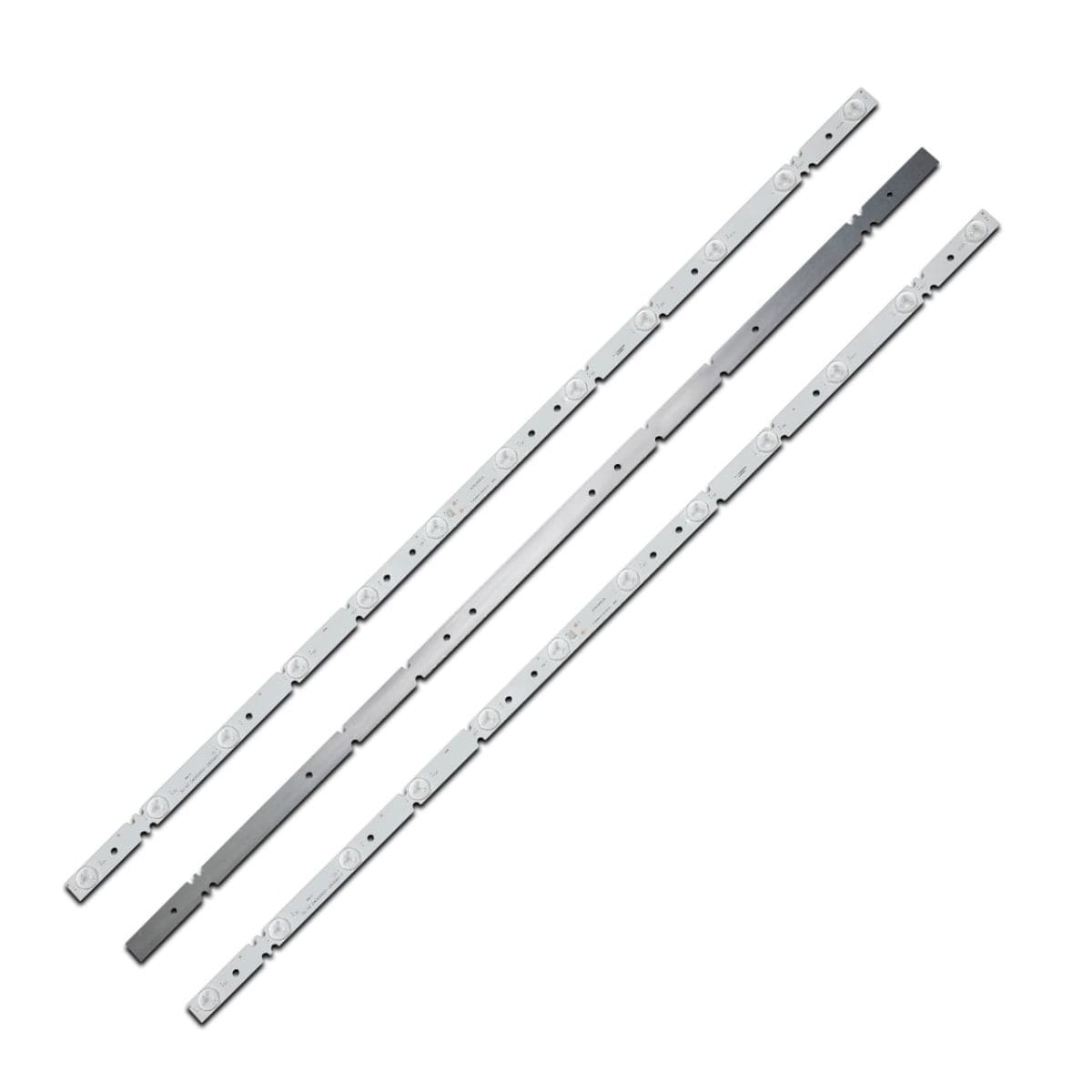

Полный комплект состоит из трёх планок:

• KJ40D12-ZC21FG-01 303KJ400034 (SJ.HZ.D4000602-2835AS-F, KJ400M03, KJ400M05) — 3 шт.

Цена указана за полный комплект из трёх светодиодных планок.
