LB-C490F14-E4-L-G1-DL1 + LB-C490F14-E4-L-G1-DL2 (SVJ490A17 Rev02, 49D2000) — Комплект планок LED подсветки для телевизоров Bravis 49″

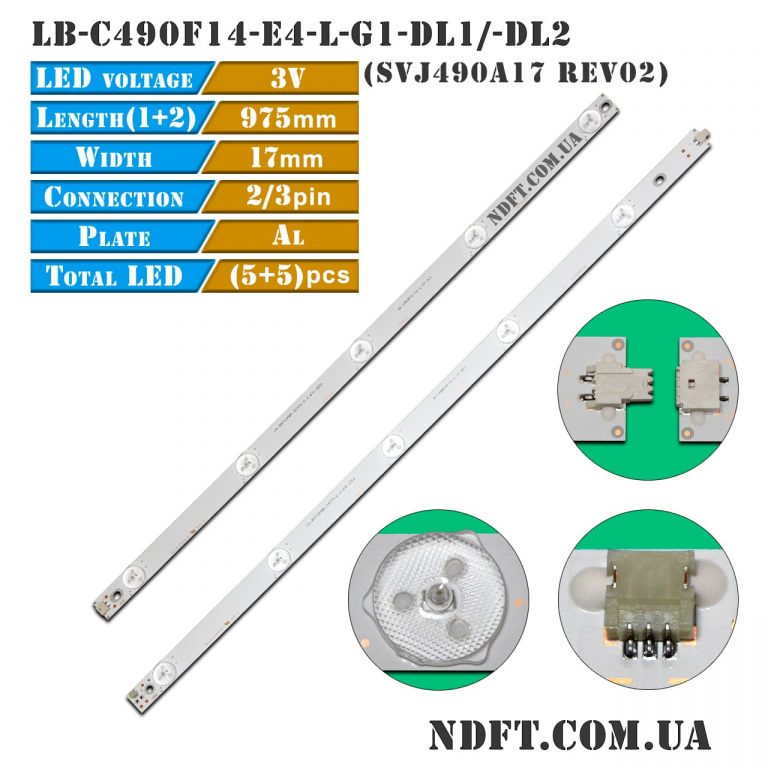

Комплект планок LED подсветки LB-C490F14-E4-L-G1-DL1 + LB-C490F14-E4-L-G1-DL2 характеристики:

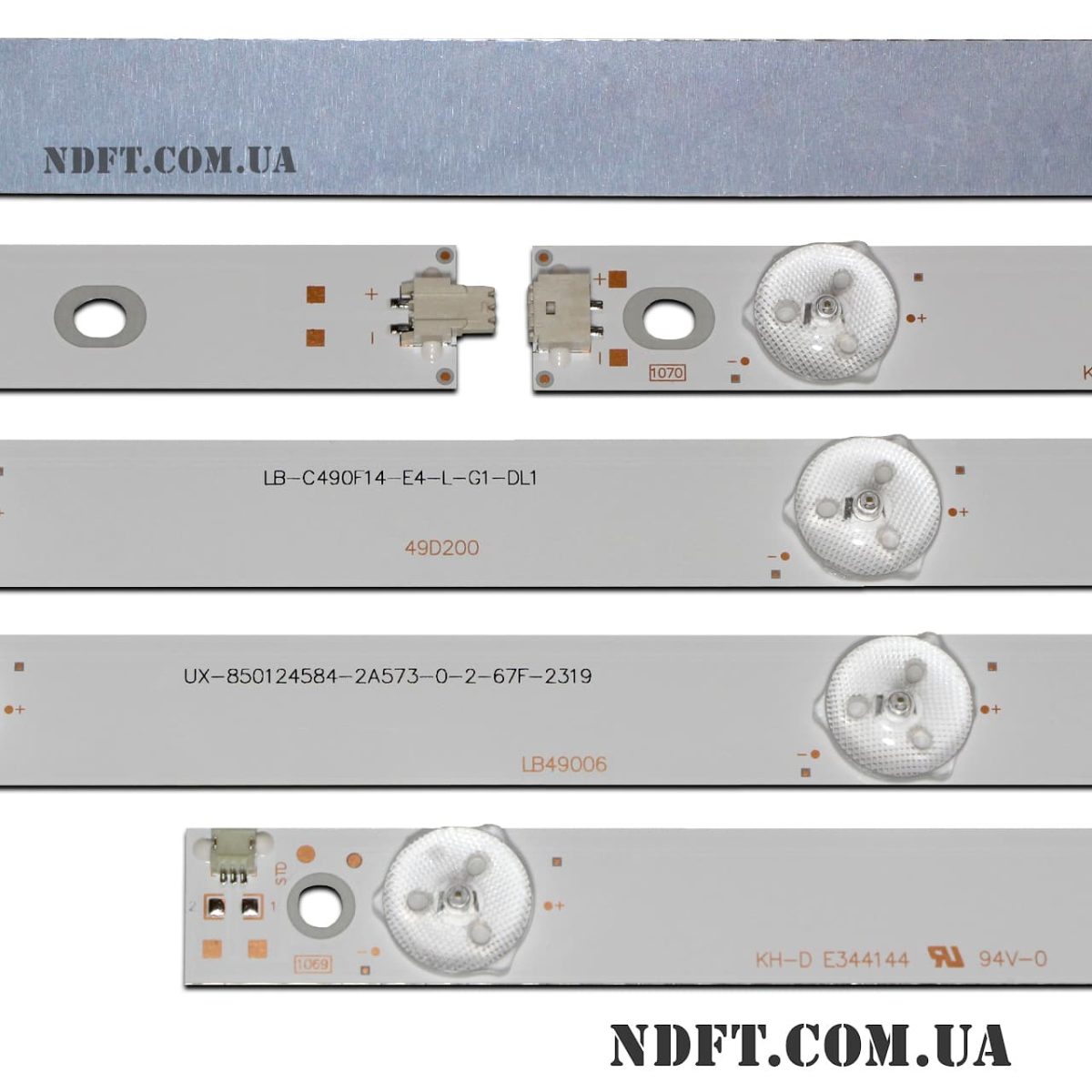

• Маркировка:
  • LB-C490F14-E4-L-G1-DL1 KHP200650C
  • LB-C490F14-E4-L-G1-DL2 KHP200649C
• Рабочее напряжение одного светодиода: 3 В
• Высота планки (подложка + линза): 7 мм
• Диагональ экрана: 49″
• Диаметр светорассеивателя: 16 мм
• Длина планок:
  • DL1 тип: 512 мм
  • DL2 тип: 463 мм
  • DL1+DL2 тип: 975 мм
• Количество контактов на разъеме:
  • DL1 тип: 2/3 шт.
  • DL2 тип: 2 шт.
• Количество светодиодов на планке:
  • DL1/DL2 тип: 5 шт.
  • DL1+DL2 тип: 10 шт.
• Материал подложки: алюминий
• Расстояние между центрами крепежных отверстий:
  • DL1 тип: 458 мм
  • DL2 тип: 443 мм
• Расстояние между центрами светодиодов: 103 мм
• Тип светорассеивателя: выпуклый
• Ширина подложки планок: 17 мм
• Применение: ремонт задней (Direct LED) подсветки телевизоров

Аналоги LB-C490F14-E4-L-G1-DL1 + LB-C490F14-E4-L-G1-DL2:

• KHP200650B, KHP200649B
• SVJ490A17
• SVJ490A17_Rev02_5LED_L_141212
• SVJ490A17_Rev02_5LED_R_141212
• CHGD49LB14_LED3030_V0.5_20150331, CHGD49LB15_LED3030_V0.5_20150331
• LB-C490F13-E2-L-G1-LD8-ZHONGSHAN
• LB-C490F13-E2-L-G1-LD2-SİCHUAN
• LB-C490F13-E2-L-G1-LD1-SİCHUAN
• LB-C490F13-E2-L-G1-LD7-1-ZHONGSHAN

Применяются для ремонта телевизоров в следующих матрицах (панелях):

• C490F15-E2-L
• C490F14-E1-L
• C490F14-E6(G9)
• C490F14-E6-L и других.

Совместимость с моделями телевизоров диагональю 49″:

• BENQ: 49IE6500
• Bravis: 49D2000, LED-49D2000
• Condor: 49C6500
• Changhong: 49D2000, 49D3700i, UD49D6000i, 49U1, 49U3C, 49A1U, CHGD49LB14, CHGD49LB1
• Hitachi: LE49A509, LE49A6R9, LB49006
• Sunny: SN49ABD2100, SN049LD1200E-SSTCF и другими.

ВНИМАНИЕ:

• Рекомендуем перед совершением покупки сверить маркировку LED планок с маркировкой товара на сайте. Иногда маркировка на товаре может не совпадать с той, что указана на ваших планках, хотя и полностью совместима или телевизоры определенной модели могут содержать подсветку отличную друг от друга в зависимости от партии производства. Если сомневаетесь какая подсветка вам нужна, то позвоните для уточнения и консультации.
• Перед продажей проверяется каждая планка на работоспособность специальным тестером. Настоятельно не рекомендуется проверять светодиодные линейки устройствами, напрямую не предназначенными для этого. У нас вы можете заказать устройства для проверки работоспособности LED подсветки в разделе оборудование для диагностики.

Возможна проклейка теплопроводного скотча по запросу.

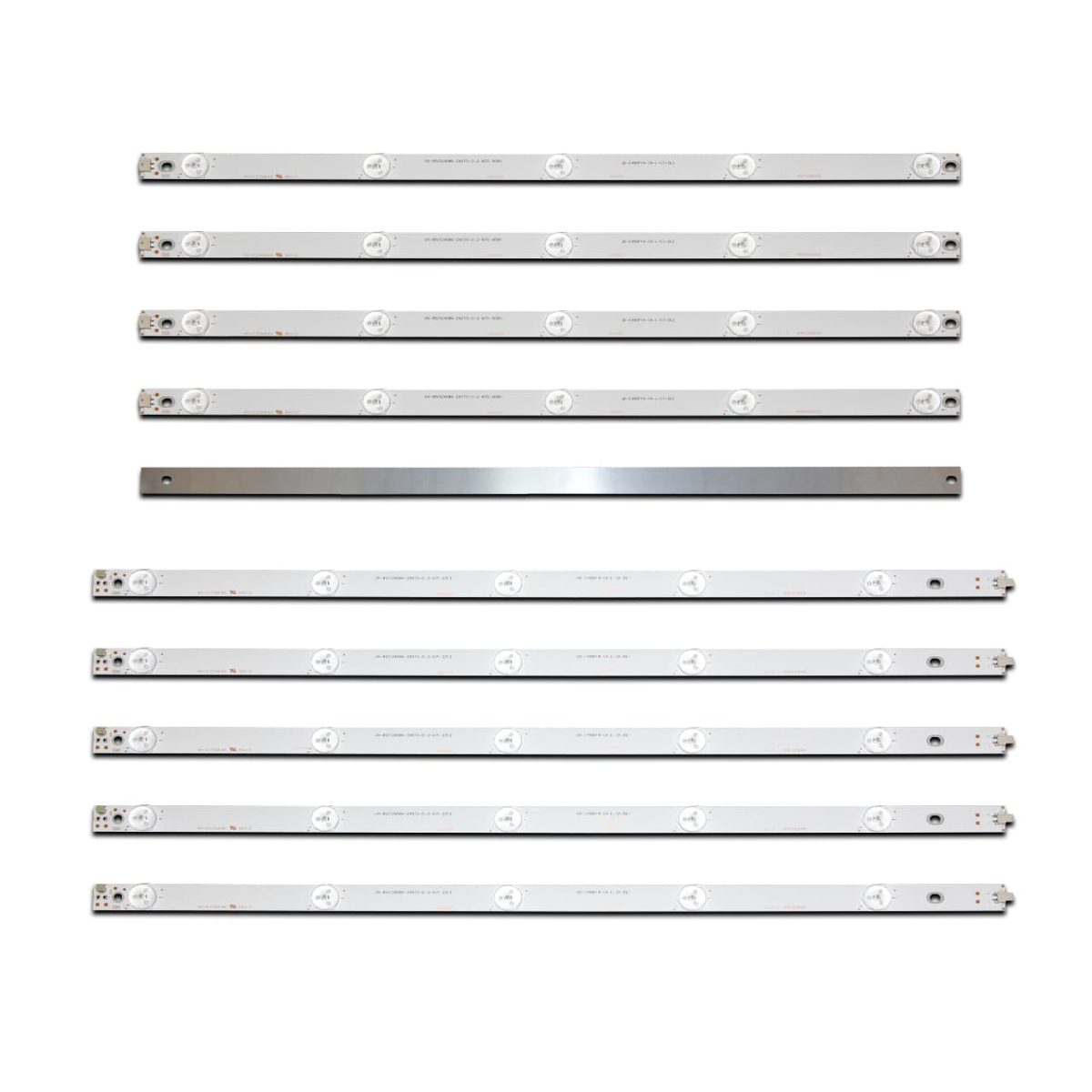

Полный комплект состоит из 10-ти планок:

• LB-C490F14-E4-L-G1-DL1 KHP200650C — 5 шт.
• LB-C490F14-E4-L-G1-DL2 KHP200649C — 5 шт.

Цена указана за полный комплект из 10-ти светодиодных планок.
