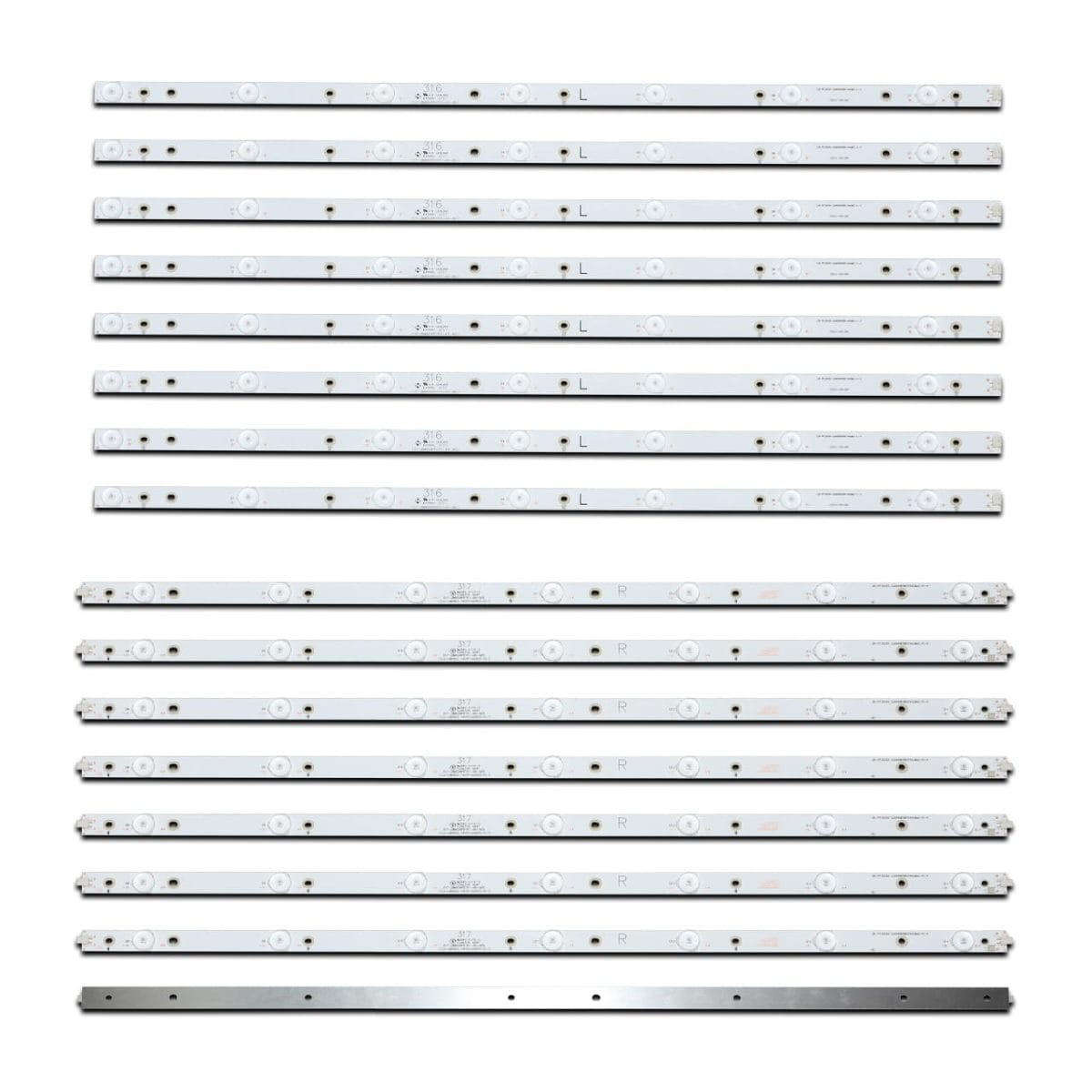

Полный комплект состоит из 16-ти планок (по 8 шт. каждого вида):
- LB-PC3030-GJUHD658X14ADM2-L-H (CEJJ-LB650Z-14S1P-M2835-B-3, EVT LBM650P0701-AA-4(L), LB-PC3030-GJD2P5658X14UHD-L-H) – 8 шт.
- LB-PC3030-GJUHD658X14ADM2-R-H (CEJJ-LB650Z-14S1P-M2835-B-3, EVT LBM650P0701-AB-5(R), LB-PC3030-GJD2P5658X14UHD-R-H) – 8 шт.
Цена указана за полный комплект из 16-ти светодиодных планок.
Возможна проклейка теплопроводного скотча по запросу.

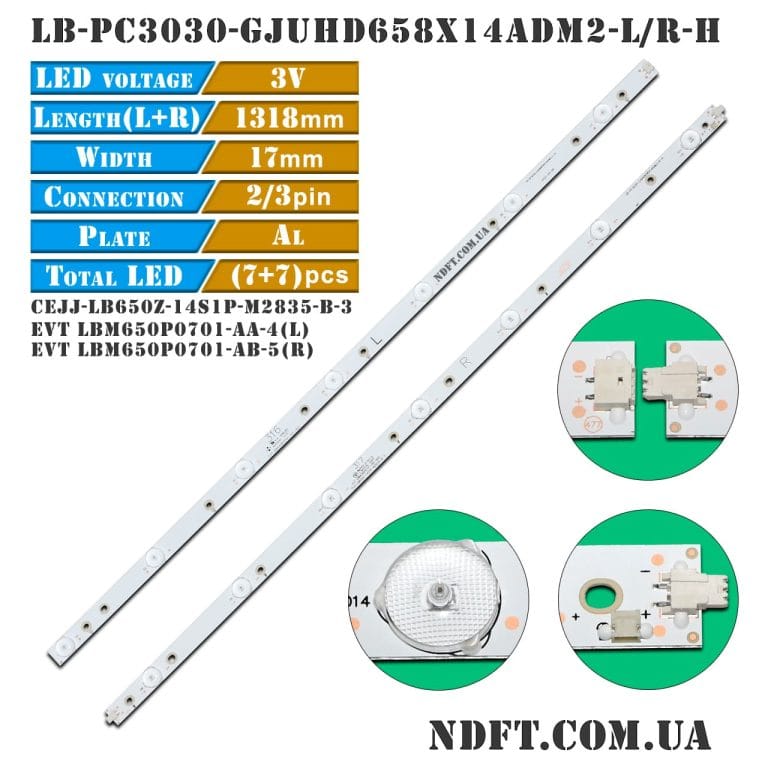

Комплект планок LED подсветки LB-PC3030-GJUHD658X14ADM2-L/R-H (CEJJ-LB650Z-14S1P-M2835-B-3, EVT LBM650P0701-AA-4(L)/AB-5(R) характеристики:

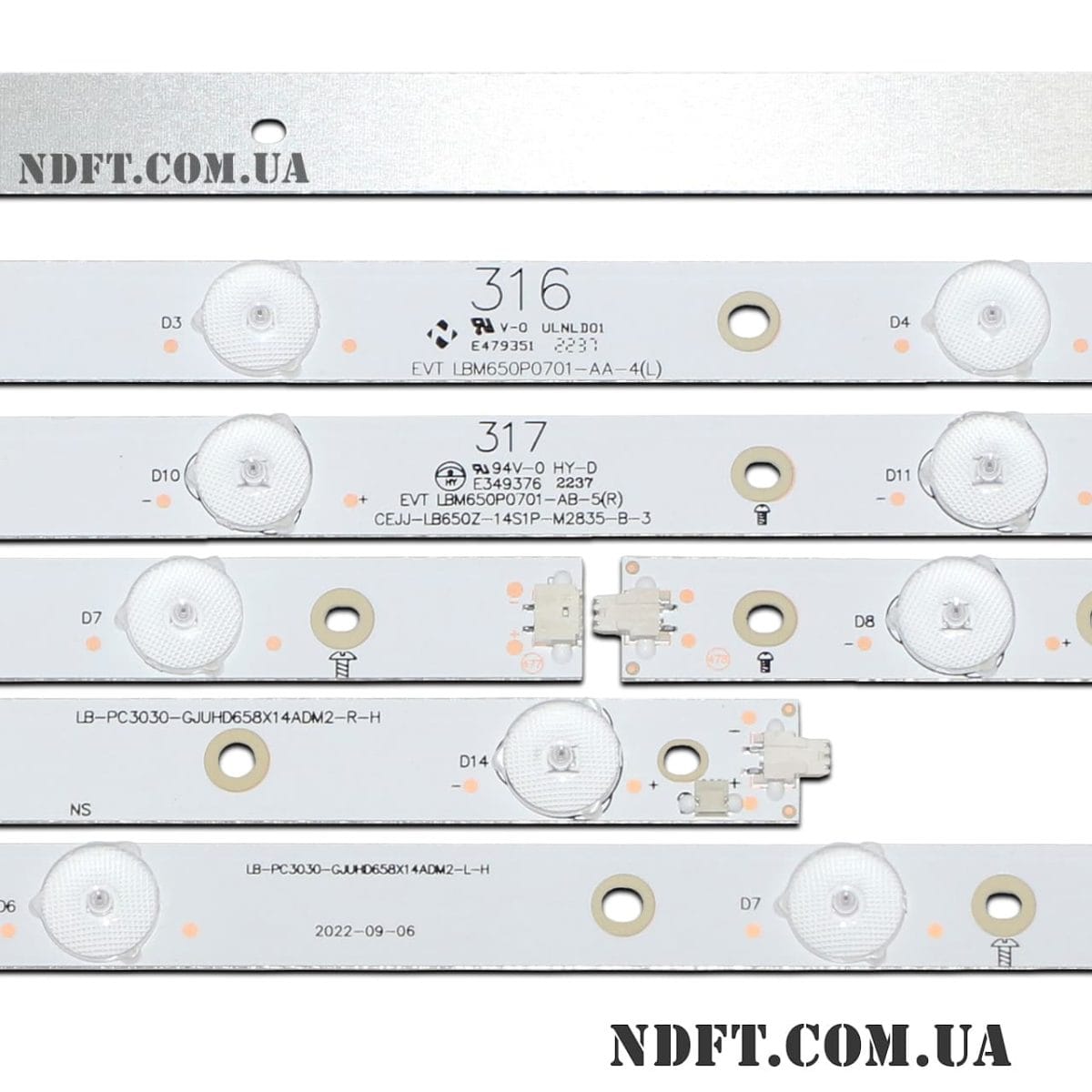

- Маркировка:
- LB-PC3030-GJUHD658X14ADM2-L-H
- LB-PC3030-GJUHD658X14ADM2-R-H
- CEJJ-LB650Z-14S1P-M2835-B-3
- EVT LBM650P0701-AA-4(L)
- EVT LBM650P0701-AB-5(R)
- Рабочее напряжение одного светодиода: 3 В
- Высота планки (подложка + линза): 7 мм
- Диагональ экрана: 65″
- Диаметр светорассеивателя: 16 мм
- Длина каждой планки:
- L тип: 654 мм
- R тип: 664 мм
- L+R в сборе: 1318 мм
- Количество контактов на разъеме:
- L тип: 2 шт.
- R тип: 2/3 шт.
- Количество светодиодов на каждой планке:
- L/R тип: 7 шт.
- L+R в сборе: 14 шт.
- Материал подложки: алюминий
- Расстояние между центрами крепежных отверстий:
- L тип: 20-115-105-65-142-91-50 мм
- R тип: 46-97-146-61-101-119-59 мм
- Расстояние между центрами светодиодов: 98 мм
- Тип светорассеивателя: выпуклый
- Ширина подложки планок: 17 мм
- Применение: ремонт задней (Direct LED) подсветки телевизоров
- Гарантия: 6 мес.
Аналоги LB-PC3030-GJUHD658X14ADM2-L-H LB-PC3030-GJUHD658X14ADM2-R-H:
- LB-PC3030-GJD2P5658X14UHD-R-H, LB-PC3030-GJD2P5658X14UHD-L-H
- 65D3AS7CX65517L, 65D3AS7CX65517R
- 65ADM2-L, 65ADM2-R
- 210BZ07DR43030P06X, 210BZ07DL43030P06X
Применяются для ремонта телевизоров в следующих матрицах (панелях):
- TPT650UA-DJ
- TPT650UA-DJ4QS5.N
- TPT650UA-QVN06.U и других.
Совместимость с моделями телевизоров диагональю 65″:
- AOC: LE65U7876, LE65U7970
- LG: 65LFS70U
- Philips: 65PUS6121, 65PUF6656, 65PUF6652, 65PUF6652/T3, LD65P19U, 60PUT612, 60PUF6061,65PUF6721/T3, 5PUF6071/T3, 65PUS6551, 65PFF5656/T3, 65PUF66061/T3, 65PUF5656, 65PUF6701/T3, 65PFF5652/T3, 65PUT6121/12, 65PUF6061/T3
- Sony: KDL-65R580C и другими.
ВНИМАНИЕ:
- Рекомендуем перед совершением покупки сверить маркировку LED планок с маркировкой товара на сайте. Иногда маркировка на товаре может не совпадать с той, что указана на ваших планках, хотя и полностью совместима или телевизоры определенной модели могут содержать подсветку отличную друг от друга в зависимости от партии производства. Если сомневаетесь какая подсветка вам нужна, то позвоните для уточнения и консультации.
- Перед продажей проверяется каждая планка на работоспособность специальным тестером. Настоятельно не рекомендуется проверять светодиодные линейки устройствами, напрямую не предназначенными для этого. У нас вы можете заказать устройства для проверки работоспособности LED подсветки в разделе оборудование для диагностики.
